نظرة عامة

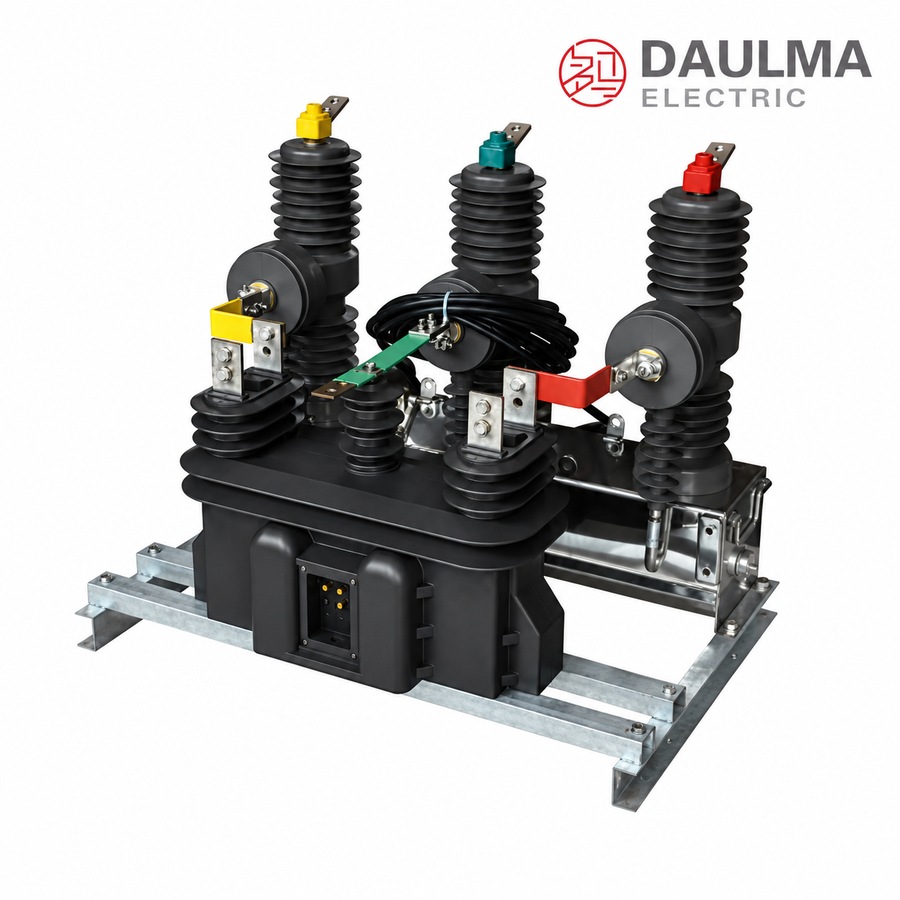

ZWJ-12 هو صندوق قياس مدفوع مسبقًا عالي الجهد مصمم لأنظمة توزيع الطاقة بجهد 10 كيلوفولت وتردد 50 هرتز وبقدرات تصل إلى 5000 كيلو فولت أمبير. يتميز بتصميم مغلق ومتكامل يجمع بين قاطع دارة فراغي (VCB) ومحول جهد (PT) ومحول تيار (CT) ضمن هيكل معزول بالراتنج المصبوب، مناسب للتركيب في الأماكن المغلقة أو المفتوحة.
يوفر دقة قياس من الفئة 0.5S (مع خيار الفئة 0.2S)، ويُستخدم في شبكات الريف والمناطق الحضرية والمنشآت الصناعية والمواقع النائية. يتيح حماية الإيرادات عبر فصل الخدمة عند نفاد الرصيد، كما يدعم التكامل مع الشبكات الذكية عبر واجهات GSM/GPRS أو RS485 أو Ethernet. يتوافق المنتج مع المعايير IEC 62271-200 وGB 17201-2007 وGB 1984-2003.
ملخص المواصفات الرئيسية
| المعامل | القيمة المصنّفة |
|---|---|
| فئة جهد النظام | 10 كيلوفولت (متاح أيضًا 6–35 كيلوفولت) |
| التردد المصنّف | 50 هرتز |
| التيار المصنّف | 630 أمبير (قابل للضبط بين 400–1250 أمبير) |
| قدرة فصل الدارة القصيرة | 20 كيلو أمبير / 3 ثوانٍ (متاح حتى 31.5 كيلو أمبير) |
| مستوى العزل | 12/42/75 كيلوفولت (Um/AC/LI وفق IEC 60071-1) |
| مدى درجة حرارة المحيط | -40°م إلى +55°م (متاح مدى موسّع من -45°م إلى +60°م) |
| درجة الحماية | IP4X (داخلي)، IP54 (خارجي) |
| دقة القياس | الفئة 0.5S (خيار الفئة 0.2S متاح) |
| جهد التحكم | تيار متردد/مستمر 110–240 فولت (تيار مستمر 24–48 فولت متاح) |
| واجهة الاتصال | GSM/GPRS، RS485، Ethernet (اختياري) |
| نوع التركيب | مثبت على عمود أو مثبت على الحائط |
| المعايير المطبقة | IEC 62271-200، GB 17201-2007، GB 1984-2003 |
ترميز الموديل
- Z: محول أجهزة مدمج (صندوق قياس)
- W: نوع التركيب الخارجي
- J: وظيفة القياس المدفوع مسبقًا
- 12: تعيين فئة الجهد (نظام 10 كيلوفولت)
البناء
يستخدم ZWJ-12 بناءً مدمجًا ومغلقًا بالكامل يدمج جميع مكونات الجهد العالي ودوائر التحكم في غلاف واحد مقاوم للعوامل الجوية، مصنوع من الفولاذ المقاوم للصدأ 304 أو الفولاذ المجلفن بالغمس الساخن بطبقة زنك ≥80μm. تم عزل الحجرات الداخلية لفصل دوائر الجهد العالي عن أقسام التحكم والاتصالات ذات الجهد المنخفض، مما يعزز السلامة والتوافق الكهرومغناطيسي. يستخدم التصميم عزلًا من راتنج الإبوكسي مع مواد مثبّتة ضد الأشعة فوق البنفسجية لمتانة الاستخدام الخارجي، وحشيات سيليكون مصنّفة لتحمل درجات حرارة من -50°م إلى +120°م. تتضمن الميزات الميكانيكية أبواب وصول قابلة للقفل مع أقفال أمان، وتبريد بالحمل الطبيعي، وقنوات كابلات مدمجة، ومقاومة زلزالية تصل إلى 0.3g وفق IEC 60068-2-57. تتوافق جميع ملفات التوصيل مع IEC 61869، وتم وضع علامات واضحة على المحطات (K1/K2 لمحولات التيار، A/X لمحولات الجهد) وفق المعايير الدولية.
المعطيات التقنية
ظروف التشغيل
- بيئات التركيب: المناطق الريفية، البيئات الحضرية، المنشآت الصناعية، المناطق الساحلية، والمواقع ذات الارتفاعات العالية.
- التكيفات البيئية: مكونات بمدى درجات حرارة موسّع، حماية من الرطوبة باستخدام منافس جافة، مقاومة تآكل معززة ببناء من الفولاذ المقاوم للصدأ، مواد مستقرة ضد الأشعة فوق البنفسجية، وحماية من الغبار والرمال بختم معزز.
المواصفات الفنية
تم تصميم صندوق القياس المدفوع مسبقًا ZWJ-12 عالي الجهد لأنظمة تيار متردد 10 كيلوفولت (50 هرتز) مع عزل من الراتنج المصبوب، ويعمل عبر نطاقات درجات حرارة موسّعة وارتفاعات تصل إلى 3000 متر. يتوافق تمامًا مع المعايير IEC 62271-1 وIEC 62271-100 وIEC 60270، ويدعم تيارات أولية مصنّفة من 400 أمبير إلى 1250 أمبير.
متغيرات الموديل
| الموديل | العرض (مم) |
الارتفاع (مم) |
العمق (مم) |
الوزن (كغ) |
|---|---|---|---|---|
| ZWJ-12 | 800 | 1200 | 600 | 180 |
| ZWJ-12F | 850 | 1250 | 650 | 200 |
| ZWJ-12LD | 900 | 1300 | 700 | 220 |
بيانات محول الجهد
| المعامل | محول جهد القياس | محول جهد التحكم |
|---|---|---|
| جهد الدائرة الأولية | 10000/√3 فولت | 10000/√3 فولت |
| جهد الدائرة الثانوية | 100/√3 فولت | 100/3 فولت |
| فئة الدقة | 0.5 | 3P |
| الحمل (فولت أمبير) | 30 | 50 |
| مستوى العزل المصنّف (كيلوفولت) | 12/42/75 | 12/42/75 |
بيانات محول التيار
| المعامل | المواصفة |
|---|---|
| التيار الأولي المصنّف | 400/5، 630/5، 800/5،
1000/5، 1250/5 |
| التيار الثانوي المصنّف | 5 أمبير |
| فئة الدقة | 10P15 / 0.5S |
| الحمل (فولت أمبير) | 15 (للقياس)، 30 (لحماية) |
| مستوى العزل المصنّف (كيلوفولت) | 12/42/75 |
التركيب والتوصيلات
مخطط التركيب
يتم تركيب صندوق القياس المدفوع مسبقًا ZWJ-12 عالي الجهد كوحدة خارجية كاملة، عادةً ما تُثبّت على عمود أو هيكل محطة فرعية. يتضمن التركيب التثبيت الميكانيكي الآمن، والتوصيل الكهربائي الصحيح لدوائر الأولي والثانوي، والتوصيل بنظام التأريض وفق الأكواد المحلية.
الاختيار والأسئلة الشائعة
دليل الاختيار
- حدد فئة جهد النظام: 6 كيلوفولت، 10 كيلوفولت، أو 15 كيلوفولت.
- اختر التيار الأولي المصنّف من الخيارات المتاحة: 400 أمبير، 630 أمبير، 800 أمبير، 1000 أمبير، أو 1250 أمبير، بناءً على متطلبات الحمل وهامش النمو المستقبلي.
- عرّف متطلبات تحمل الدوائر القصيرة وفق معايير الشبكة المحلية.
- اختر بروتوكول الاتصال: GSM أو RS485 أو Ethernet أو LoRaWAN، حسب احتياجات الإدارة عن بُعد.
- حدّد الظروف البيئية مثل مدى درجة الحرارة، الارتفاع، مستوى التلوث، أو التعرض للبيئة الساحلية لاختيار الغلاف والمواد المناسبة.
- قدّم أي متطلبات تخصيص؛ تتطلب التكوينات الخاصة اتفاقًا فنيًا قبل الإنتاج.
الأسئلة الشائعة
Q1: هل يمكن تركيب صندوق القياس ZWJ-12 في المرتفعات؟
نعم، مصمم للتركيب على ارتفاعات تصل إلى 3000 متر. يستخدم عزل راتنج مصبوب ونطاق درجات حرارة موسع. يرجى تأكيد الارتفاع الفعلي للموقع مع المصنع.
Q2: كيف يتحمل الصندوق البيئات الساحلية والتآكل؟
يوفر حماية ممتازة بفضل هيكل من الفولاذ المقاوم للصدأ ومواد مستقرة ضد الأشعة فوق البنفسجية. يتضمن حماية من الرطوبة وختم معزز ضد الغبار. تواصل معنا لتأكيد متطلبات البيئة الساحلية.
Q3: ما هي الأبعاد والأوزام المتاحة لموديلات ZWJ-12؟
يتوفر بثلاثة موديلات بأبعاد تتراوح بين 800×1200×600 مم و900×1300×700 مم. تتراوح الأوزن من 180 كغ إلى 220 كغ حسب الموديل. راجع الجدول الفني لاختيار الموديل المناسب.
Q4: ما هي نطاقات التيار الأولي المدعومة في هذا الصندوق؟
يدعم تيارات أولية مصنّفة من 400 أمبير إلى 1250 أمبير. يعمل بنظام تيار متردد 10 كيلوفولت بتردد 50 هرتز. حدد الحمل المطلوب للتأكيد من المصنع.
Q5: هل يتوافق الصندوق مع معايير IEC الدولية؟
نعم، يتوافق تماماً مع معايير IEC 62271-1 وIEC 62271-100 وIEC 60270. يضمن هذا المطابقة لمتطلبات الشبكات الصناعية والحضرية. اطلب شهادات الاختبار الخاصة بالمشروع عند الطلب.
Q6: ما هي التطبيقات الرئيسية لصندوق القياس المدفوع مسبقاً؟
يُستخدم بشكل أساسي في المناطق الريفية والحضرية والمنشآت الصناعية لإدارة قياس الطاقة. مناسب للمواقع الساحلية والمرتفعات. راجع المواصفات الفنية للتأكد من ملاءمته لمشروعك.
Q7: ما هي مواصفات محولات الجهد المدمجة في الصندوق؟
تبلغ دائرة الجهد الأولية 10000/√3 فولت، والثانوية 100/√3 فولت لكل من محولات القياس والتحكم. تواصل مع الدعم الفني لمزيد من التفاصيل الكهربائية.
