Обзор

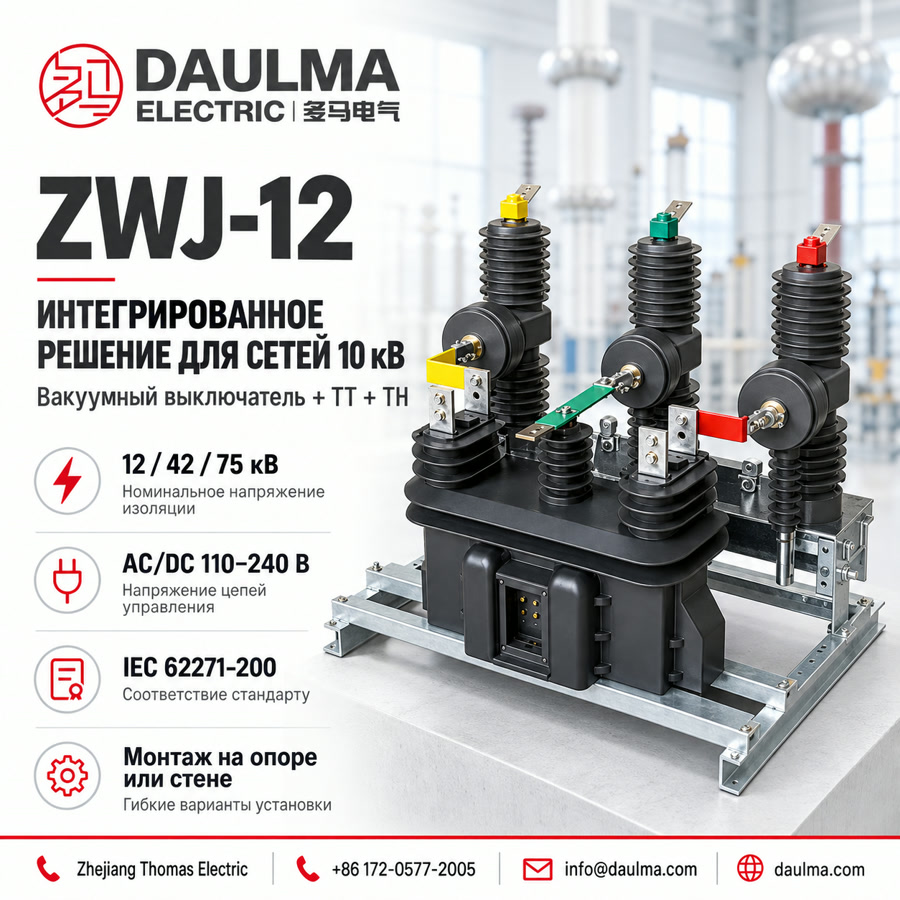

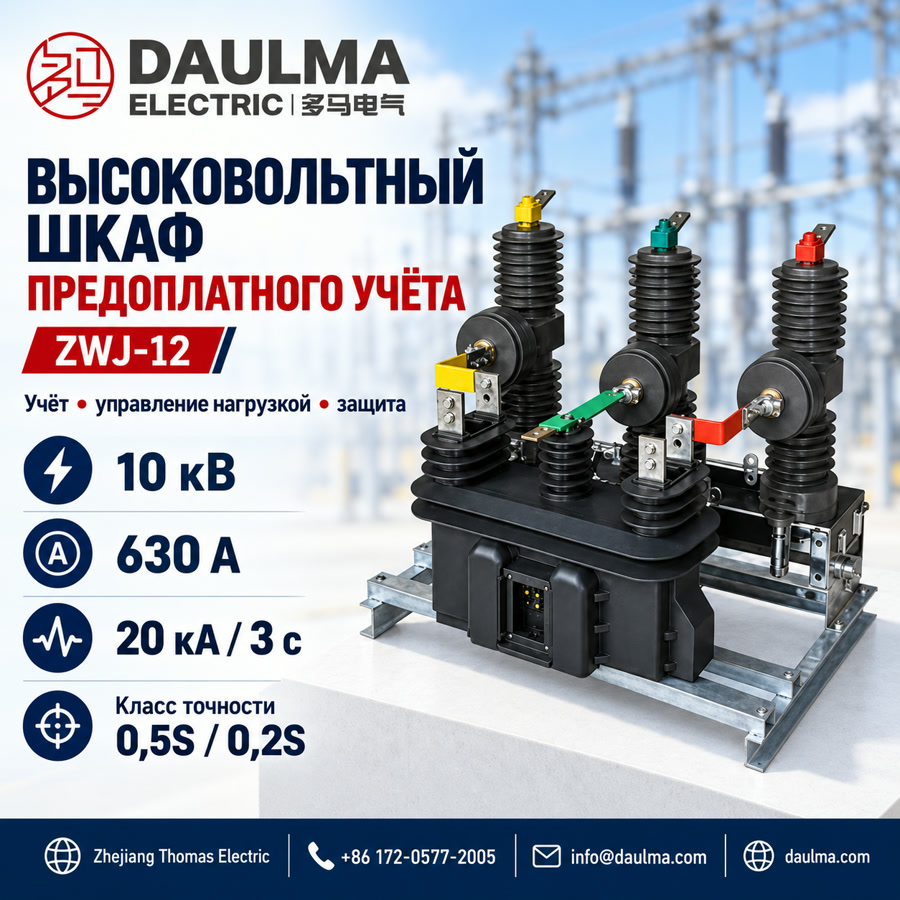

ZWJ-12 — это высоковольтный предоплаченный измерительный шкаф, предназначенный для систем распределения электроэнергии напряжением 10 кВ и частотой 50 Гц с мощностью до 5000 кВ·А. Конструкция полностью герметична и интегрирована: в литом эпоксидном изоляционном корпусе размещены вакуумный выключатель (ВВ), трансформатор напряжения (ТН) и трансформатор тока (ТТ). Шкаф подходит как для наружной, так и для внутренней установки.

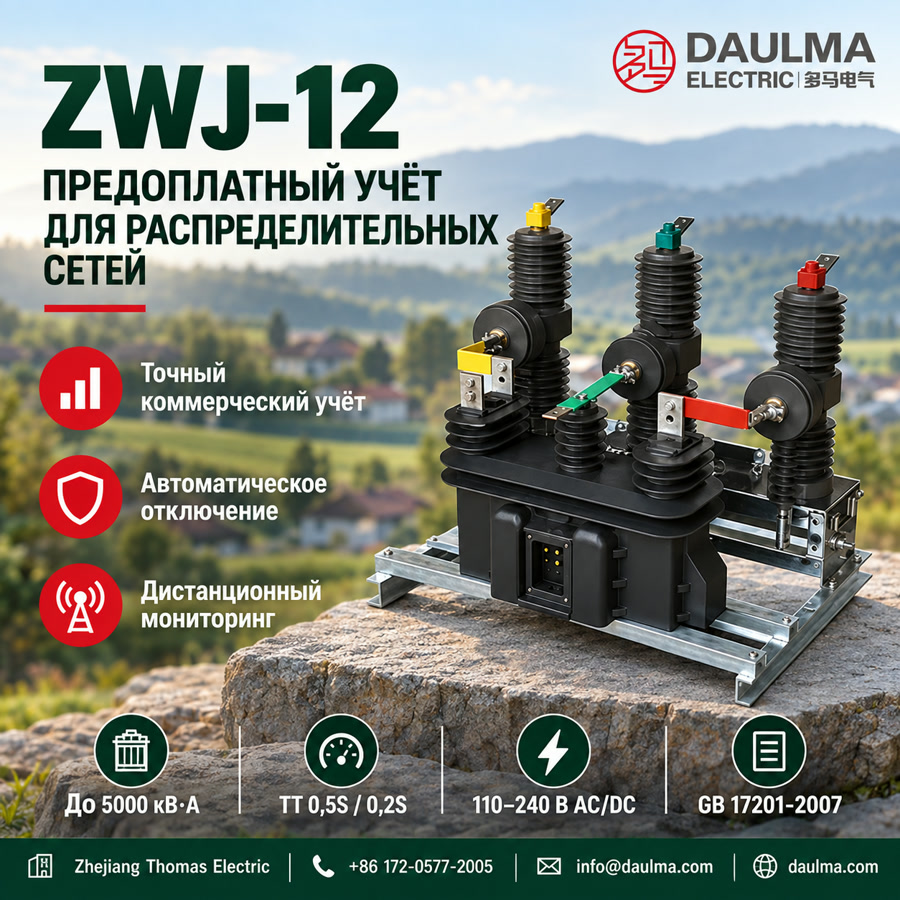

Прибор обеспечивает класс точности измерений 0,5S (опционально — 0,2S) и применяется в сельских и городских электрических сетях, промышленных объектах и удалённых локациях. Устройство защищает доходы поставщика энергии за счёт автоматического отключения при исчерпании баланса и поддерживает интеграцию в интеллектуальные сети через интерфейсы GSM/GPRS, RS485 или Ethernet. Изделие соответствует стандартам IEC 62271-200, GB 17201-2007 и GB 1984-2003.
Ключевые номинальные параметры
| Параметр | Значение |
|---|---|
| Класс напряжения системы | 10 кВ (доступны 6–35 кВ) |
| Номинальная частота | 50 Гц |
| Номинальный ток | 630 А (настраиваемый диапазон 400–1250 А) |
| Отключающая способность при КЗ | 20 кА / 3 с (до 31,5 кА опционально) |
| Уровень изоляции | 12/42/75 кВ (Um/AC/LI согласно IEC 60071-1) |

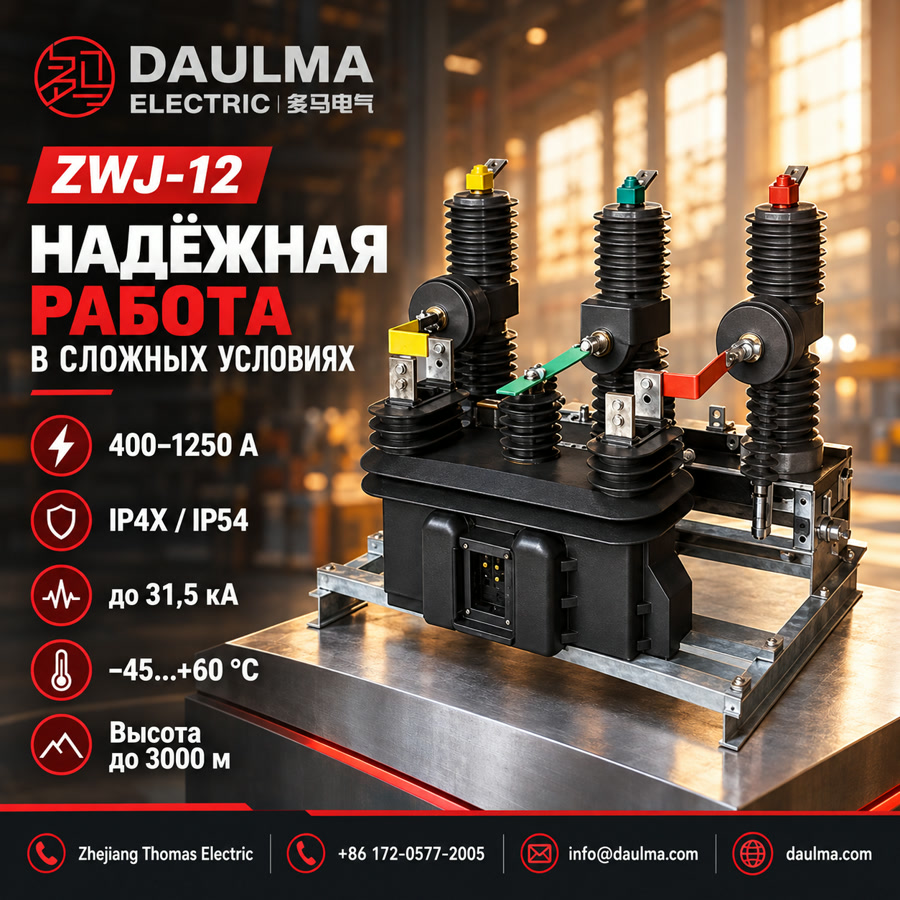

| Диапазон температур окружающей среды | от –40°C до +55°C (расширенный вариант: от –45°C до +60°C) |
| Степень защиты | IP4X (в помещении), IP54 (на улице) |
| Класс точности измерений | 0,5S (опционально 0,2S) |
| Напряжение цепей управления | перем./пост. ток 110–240 В (опционально 24–48 В постоянного тока) |
| Интерфейс связи | GSM/GPRS, RS485, Ethernet (опционально) |
| Тип монтажа | на опоре или на стене |
| Применимые стандарты | IEC 62271-200, GB 17201-2007, GB 1984-2003 |
Расшифровка обозначения модели
- Z: Комбинированный измерительный трансформатор (измерительный шкаф)
- W: Тип установки — наружный
- J: Функция предоплаты
- 12: Обозначение класса напряжения (система 10 кВ)
Конструкция
ZWJ-12 выполнен в компактном полностью герметичном исполнении: все высоковольтные и управляющие компоненты интегрированы в единый атмосферостойкий корпус из нержавеющей стали марки 304 или горячеоцинкованной стали с толщиной цинкового покрытия ≥80 мкм. Внутренние отсеки разделены для изоляции высоковольтных цепей от низковольтных секций управления и связи, что повышает безопасность и электромагнитную совместимость. В конструкции применена эпоксидная изоляция со стабилизаторами УФ-излучения для долговечности на открытом воздухе и силиконовые уплотнения, рассчитанные на диапазон температур от –50°C до +120°C. Механические особенности включают дверцы с замками и блокировками безопасности, охлаждение естественной конвекцией, встроенные кабельные лотки и сейсмостойкость до 0,3g согласно IEC 60068-2-57. Все обмотки соответствуют IEC 61869, а выводы чётко маркированы (K1/K2 для ТТ, A/X для ТН) в соответствии с международными стандартами.
Технические параметры
Условия эксплуатации
- Среды установки: сельские районы, городские территории, промышленные объекты, прибрежные зоны и высокогорные местности.
- Адаптации к условиям: компоненты с расширенным температурным диапазоном, защита от влажности с помощью адсорбционных дыхательных клапанов, повышенная коррозионная стойкость за счёт корпуса из нержавеющей стали, материалы со стабилизаторами УФ-излучения, защита от пыли и песка с помощью усиленной герметизации.
Технические параметры
Высоковольтный предоплаченный измерительный шкаф ZWJ-12 предназначен для систем переменного тока 10 кВ (50 Гц) с литой эпоксидной изоляцией, работает в расширенных температурных диапазонах и на высотах до 3000 м. Полностью соответствует стандартам IEC 62271-1, IEC 62271-100 и IEC 60270 и поддерживает номинальные первичные токи от 400 А до 1250 А.
Модификации
| Модель | Ширина (мм) |
Высота (мм) |
Глубина (мм) |
Масса (кг) |
|---|---|---|---|---|
| ZWJ-12 | 800 | 1200 | 600 | 180 |
| ZWJ-12F | 850 | 1250 | 650 | 200 |
| ZWJ-12LD | 900 | 1300 | 700 | 220 |
Данные трансформатора напряжения
| Параметр | Измерительный ТН | ТН цепей управления |
|---|---|---|
| Первичное напряжение | 10000/√3 В | 10000/√3 В |
| Вторичное напряжение | 100/√3 В | 100/3 В |
| Класс точности | 0,5 | 3P |
| Нагрузка (В·А) | 30 | 50 |
| Номинальный уровень изоляции (кВ) | 12/42/75 | 12/42/75 |
Данные трансформатора тока
| Параметр | Характеристика |
|---|---|
| Номинальный первичный ток | 400/5, 630/5, 800/5,
1000/5, 1250/5 |
| Номинальный вторичный ток | 5 А |
| Класс точности | 10P15 / 0,5S |
| Нагрузка (В·А) | 15 (измерение), 30 (защита) |
| Номинальный уровень изоляции (кВ) | 12/42/75 |
Установка и подключение
Схема установки
Высоковольтный предоплаченный измерительный шкаф ZWJ-12 устанавливается как единый наружный блок, обычно на опоре или конструкции подстанции. Монтаж включает надёжное механическое крепление, правильное подключение первичных и вторичных цепей и соединение с системой заземления в соответствии с местными нормами.
Подбор и частые вопросы
Руководство по выбору
- Укажите класс напряжения системы: 6 кВ, 10 кВ или 15 кВ.
- Выберите номинальный первичный ток из доступных вариантов: 400 А, 630 А, 800 А, 1000 А или 1250 А с учётом текущей нагрузки и запаса на будущее увеличение потребления.
- Определите требования к термической и динамической стойкости при коротком замыкании в соответствии с местными сетевыми нормами.
- Выберите протокол связи: GSM, RS485, Ethernet или LoRaWAN в зависимости от требований к удалённому управлению.
- Укажите условия эксплуатации: диапазон температур, высоту над уровнем моря, степень загрязнения или близость к побережью — для правильного подбора корпуса и материалов.
- Сообщите о любых специальных требованиях; нестандартные конфигурации требуют технического соглашения до начала производства.
Часто задаваемые вопросы
В1: Чем ZWJ-12 отличается от стандартных наружных выключателей?
ZWJ-12 объединяет в одном герметичном корпусе вакуумный выключатель, трансформаторы тока и напряжения, а также систему предоплаты. В отличие от обычных выключателей, требующих отдельной установки ТТ/ТН и внешних измерительных приборов, данная «всё-в-одном» конструкция упрощает монтаж и обеспечивает автоматическое отключение при нулевом балансе для предоплаченного учёта электроэнергии.
В2: Как правильно выбрать коэффициент трансформации ТТ?
Выбирайте коэффициент трансформации так, чтобы номинальный первичный ток составлял 120–150% от нормального рабочего тока, чтобы сохранить класс точности 0,5S согласно IEC 61869. Заложите запас 20–50% на рост нагрузки в будущем. Например, для фидера с током 150 А обычно применяют ТТ с коэффициентом 200/5 А. Убедитесь, что выбранный коэффициент обеспечивает точность как при минимальной, так и при пиковой нагрузке.
В3: Какие функции удалённой связи и управления поддерживаются?

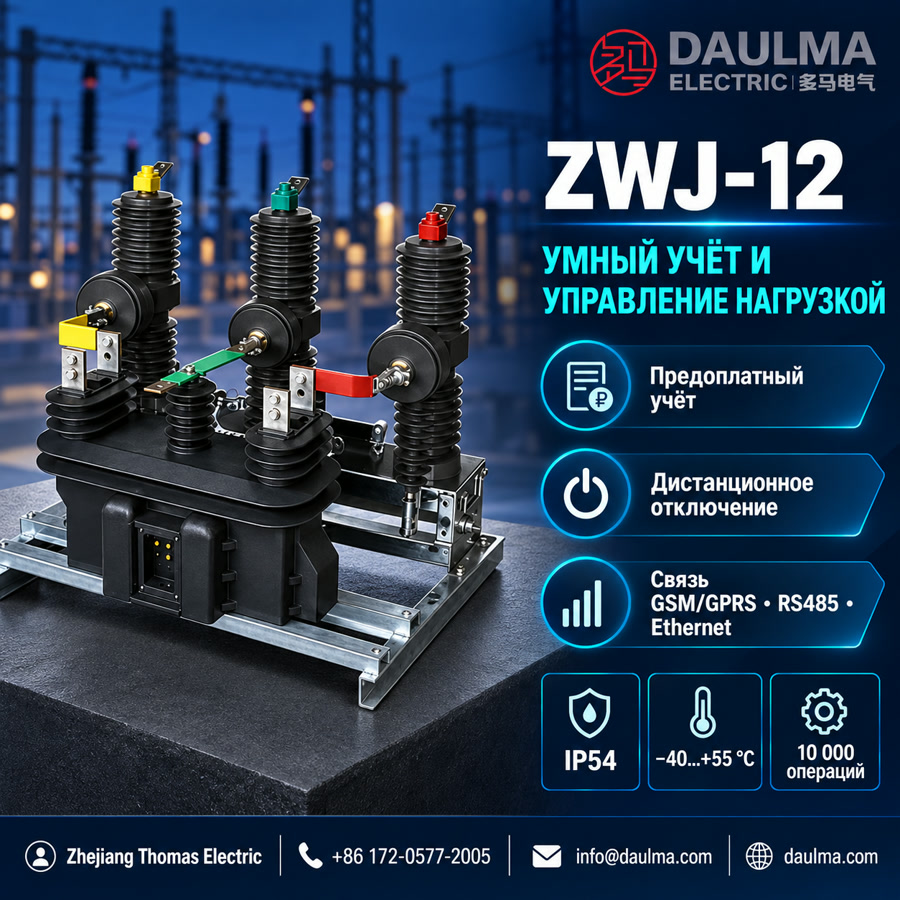

ZWJ-12 в базовой комплектации оснащён GSM/GPRS для удалённого снятия показаний, пополнения баланса и управления нагрузкой. Опционально доступны интерфейсы RS485 для интеграции в SCADA, Ethernet для подключения к локальной сети и LoRaWAN для дальнобойной беспроводной связи в удалённых районах. Встроенный электронный счётчик автоматически отключает питание при исчерпании средств, повышая защиту доходов.
В4: Каковы пределы рабочих температур и условий эксплуатации?
Базовая версия работает в диапазоне от –40°C до +55°C; опционально доступен расширенный диапазон от –45°C до +60°C. Степень защиты — IP4X для установки в помещении и IP54 для наружного монтажа. При установке выше 2000 м над уровнем моря требуется консультация завода-изготовителя по снижению номиналов. Для прибрежных зон или районов с высокой степенью загрязнения могут потребоваться усиленная герметизация или материалы с повышенной коррозионной стойкостью согласно IEC 60815.
В5: Какие преимущества даёт корпус из нержавеющей стали?
Цилиндрический корпус из нержавеющей стали обеспечивает отличную коррозионную стойкость в суровых условиях — на побережье, в промышленных и загрязнённых зонах. Он имеет УФ-стойкое эпоксидное покрытие, силиконовые уплотнения против влаги и степень защиты от загрязнения III по IEC 60815. Также доступен вариант из горячеоцинкованной стали (толщина цинкового покрытия ≥80 мкм) для проектов с ограниченным бюджетом.
В6: Какие меры безопасности применимы к вторичным цепям ТТ?
Никогда не размыкайте вторичную цепь ТТ при включённом первичном токе — это может вызвать опасное высокое напряжение. Всегда закорачивайте вторичные выводы перед отключением оборудования и поддерживайте их в закороченном состоянии до завершения работ. Постоянно заземляйте одну точку вторичной цепи согласно IEC 61869, соблюдайте полярность (маркировка K1/K2) и следуйте всем местным правилам электробезопасности.
Часто задаваемые вопросы
Q1: Подходит ли шкаф ZWJ-12 для установки в высокогорных и прибрежных зонах?
Да, шкаф адаптирован для сложных условий. Нержавеющий корпус и усиленная герметизация защищают от коррозии и влаги, обеспечивая работу на высотах до 3000 м. Уточните климатические требования при заказе.
Q2: Каким международным стандартам соответствует измерительный шкаф ZWJ-12?
Оборудование полностью соответствует стандартам IEC 62271-1, IEC 62271-100 и IEC 60270. Предназначено для систем переменного тока 10 кВ с частотой 50 Гц. Запросите сертификаты соответствия у менеджера.
Q3: Какие номинальные первичные токи поддерживает данная модификация?
Шкаф поддерживает номинальные первичные токи в диапазоне от 400 А до 1250 А. Используется литая эпоксидная изоляция для работы в сетях 10 кВ. Свяжитесь с нами для подбора тока.
Q4: Можно ли заказать шкаф ZWJ-12 с нестандартными габаритами?
Базовые модели ZWJ-12, ZWJ-12F и ZWJ-12LD имеют фиксированные размеры. Изготовление шкафов по индивидуальным чертежам возможно по согласованию. Отправьте техническое задание для расчета стоимости.
Q5: Какие трансформаторы напряжения используются в измерительном шкафу?
В составе применяются специализированные измерительные ТН и ТН для цепей управления. Точные характеристики и коэффициенты трансформации зависят от выбранной комплектации. Запросите подробную спецификацию ТН.
Q6: Для каких задач применяется высоковольтный измерительный шкаф Daulma?
Изделие применяется для коммерческого учета и предоплаты электроэнергии в сетях 10 кВ. Используется на промышленных объектах, в городских и сельских распределительных сетях. Оставьте заявку для консультации.
