Přehled

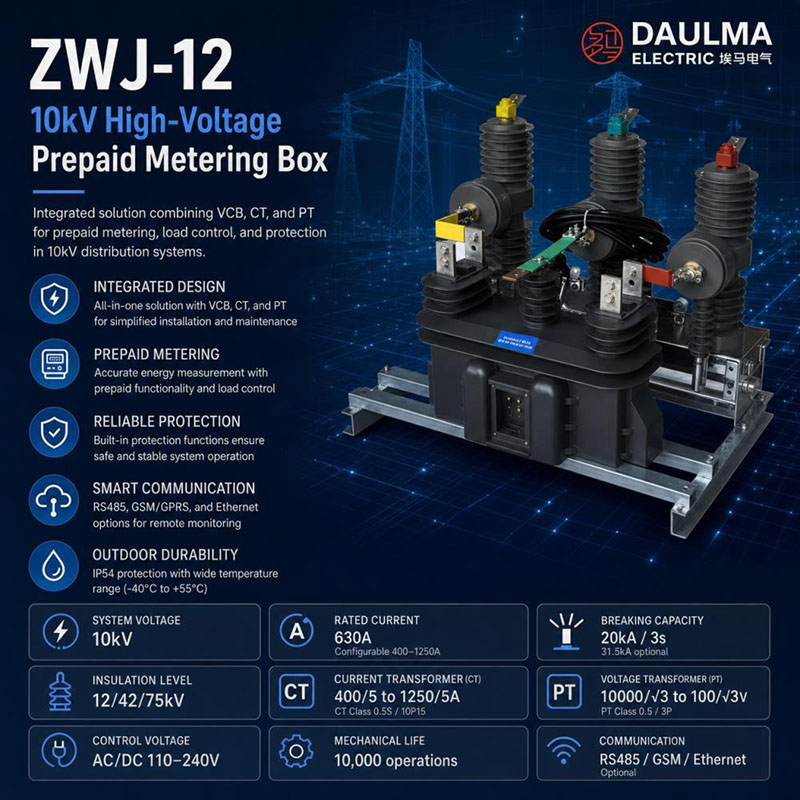

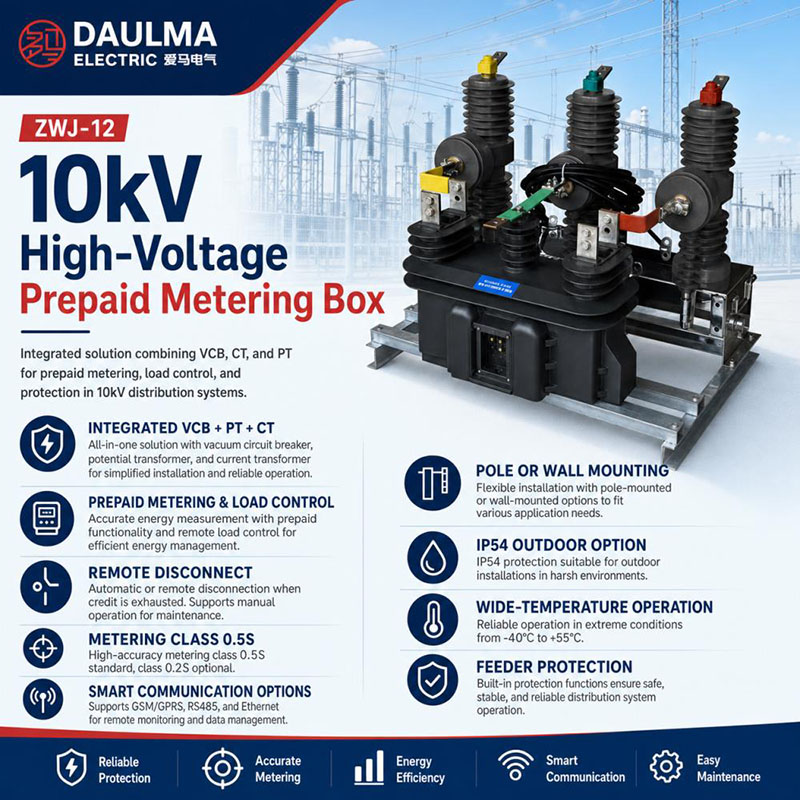

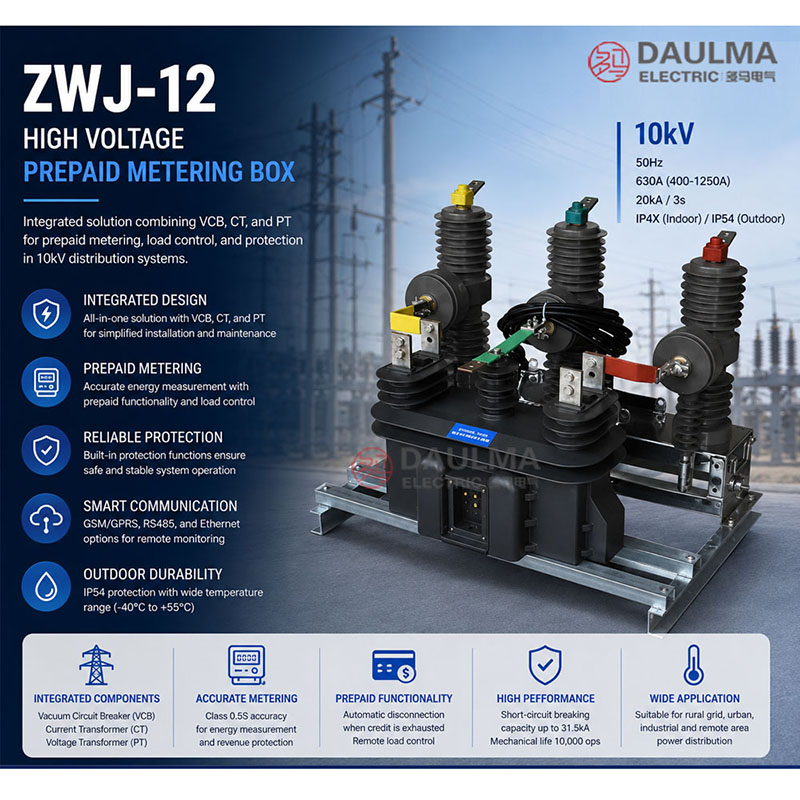

Skříň ZWJ-12 je předplacená měřicí jednotka vysokého napětí určená pro distribuční soustavy 10 kV, 50 Hz s výkony až 5000 kVA. Vyznačuje se plně uzavřeným integrovaným provedením, které kombinuje vakuový jistič (VCB), napěťový transformátor (PT) a proudový transformátor (CT) v jednom litém izolačním tělese z pryskyřice vhodném pro venkovní i vnitřní instalaci.
Zařízení nabízí měřicí přesnost třídy 0,5S (volitelně 0,2S) a je vhodné pro aplikace v venkovských sítích, městských distribučních sítích, průmyslových provozech i vzdálených lokalitách. Zajišťuje ochranu příjmů prostřednictvím odpojení při vyčerpání kreditu a integraci do chytré sítě pomocí rozhraní GSM/GPRS, RS485 nebo Ethernet. Výrobek splňuje normy IEC 62271-200, GB 17201-2007 a GB 1984-2003.
Klíčové jmenovité hodnoty
| Parametr | Jmenovitá hodnota |
|---|---|
| Třída napětí soustavy | 10 kV (k dispozici 6–35 kV) |
| Jmenovitá frekvence | 50 Hz |
| Jmenovitý proud | 630 A (konfigurovatelné 400–1250 A) |
| Zkratová vypínací schopnost | 20 kA / 3 s (až 31,5 kA k dispozici) |
| Hladina izolace | 12/42/75 kV (Um/AC/LI dle IEC 60071-1) |
| Rozsah okolní teploty | -40 °C až +55 °C (rozšířený rozsah -45 °C až +60 °C k dispozici) |
| Stupeň ochrany | IP4X (vnitřní), IP54 (venkovní) |
| Přesnost měření | Třída 0,5S (volitelně 0,2S) |
| Ovládací napětí | AC/DC 110–240 V (volitelně DC 24–48 V) |
| Komunikační rozhraní | GSM/GPRS, RS485, Ethernet (volitelné) |
| Typ instalace | Na sloup nebo na zeď |
| Použitelné normy | IEC 62271-200, GB 17201-2007, GB 1984-2003 |
Označení modelu
- Z: Kombinovaný měřicí transformátor (měřicí skříň)
- W: Typ pro venkovní instalaci
- J: Funkce předplaceného měření
- 12: Označení třídy napětí (soustava 10 kV)
Konstrukce
Skříň ZWJ-12 má kompaktní, plně uzavřenou konstrukci, která integruje všechny vysokonapěťové a řídicí komponenty do jednoho odolného pouzdra proti povětrnostním vlivům z nerezové oceli 304 nebo žárově pozinkované oceli s vrstvou zinku ≥80 μm. Vnitřní prostory jsou odděleny tak, aby byly vysokonapěťové obvody izolovány od nízkonapěťových řídicích a komunikačních částí, což zvyšuje bezpečnost a elektromagnetickou kompatibilitu. Konstrukce využívá epoxidovou izolaci s UV stabilizátory pro venkovní odolnost a těsnění z křemičitanové gumy odolné v rozsahu -50 °C až +120 °C. Mechanické prvky zahrnují zamykatelné přístupové dveře se bezpečnostními blokacemi, chlazení přirozenou konvekcí, integrované kabelové nosiče a odolnost proti otřesům až 0,3g dle IEC 60068-2-57. Všechny vinutí splňují normu IEC 61869 a svorky jsou jasně označeny (K1/K2 pro CT, A/X pro PT) podle mezinárodních norem.
Technické parametry
Provozní podmínky
- Prostředí instalace: Venkovské oblasti, městská prostředí, průmyslové areály, pobřežní oblasti a lokality ve vysoké nadmořské výšce.
- Environmentální úpravy: Komponenty pro rozšířený teplotní rozsah, ochrana proti vlhkosti s vysoušecími filtry, zvýšená korozní odolnost díky nerezové konstrukci, materiály stabilizované proti UV záření a ochrana proti prachu/písku zvýšeným těsněním.
Technické parametry
Předplacená měřicí skříň vysokého napětí ZWJ-12 je navržena pro soustavy AC 10 kV (50 Hz) s litou pryskyřicovou izolací, provozní teplotní rozsah a nadmořskou výšku až 3000 m. Plně splňuje normy IEC 62271-1, IEC 62271-100 a IEC 60270 a podporuje jmenovité primární proudy od 400 A do 1250 A.
Varianty modelu
| Model | Šířka (mm) |
Výška (mm) |
Hloubka (mm) |
Hmotnost (kg) |
|---|---|---|---|---|
| ZWJ-12 | 800 | 1200 | 600 | 180 |
| ZWJ-12F | 850 | 1250 | 650 | 200 |
| ZWJ-12LD | 900 | 1300 | 700 | 220 |
Data napěťového transformátoru
| Parametr | Měřicí PT | Ovládací PT |
|---|---|---|
| Primární napětí | 10000/√3 V | 10000/√3 V |
| Sekundární napětí | 100/√3 V | 100/3 V |
| Třída přesnosti | 0,5 | 3P |
| Zatížitelnost (VA) | 30 | 50 |
| Jmenovitá hladina izolace (kV) | 12/42/75 | 12/42/75 |
Data proudového transformátoru
| Parametr | Specifikace |
|---|---|
| Jmenovitý primární proud | 400/5, 630/5, 800/5,
1000/5, 1250/5 |
| Jmenovitý sekundární proud | 5 A |
| Třída přesnosti | 10P15 / 0,5S |
| Zatížitelnost (VA) | 15 (měření), 30 (ochrana) |
| Jmenovitá hladina izolace (kV) | 12/42/75 |
Instalace a zapojení
Instalační schéma
Předplacená měřicí skříň vysokého napětí ZWJ-12 se instaluje jako kompletní venkovní jednotka, obvykle na sloup nebo na rozvodnou konstrukci. Instalace zahrnuje pevné mechanické uchycení, správné elektrické zapojení primárních a sekundárních obvodů a připojení k uzemňovacímu systému v souladu s místními předpisy.
Výběr a časté otázky
Průvodce výběrem
- Upřesněte třídu napětí soustavy: 6 kV, 10 kV nebo 15 kV.
- Vyberte jmenovitý primární proud z dostupných možností: 400 A, 630 A, 800 A, 1000 A nebo 1250 A podle požadavků zátěže a rezervy pro budoucí růst.
- Stanovte požadavky na odolnost proti zkratu podle místních sítěových norem.
- Zvolte komunikační protokol: GSM, RS485, Ethernet nebo LoRaWAN v závislosti na potřebách dálkové správy.
- Uveďte provozní podmínky, jako je rozsah teplot, nadmořská výška, stupeň znečištění nebo pobřežní prostředí, pro vhodný výběr pouzdra a materiálů.
- Uveďte případné požadavky na přizpůsobení; speciální konfigurace vyžadují technickou dohodu před výrobou.
Často kladené otázky
Otázka 1: Čím se liší ZWJ-12 od běžných venkovních jističů?
ZWJ-12 integruje vakuový jistič, proudové transformátory, napěťové transformátory a systém předplaceného řízení do jednoho odolného pouzdra. Na rozdíl od standardních jističů, které vyžadují samostatnou instalaci CT/VT a externí měřicí zařízení, toto all-in-one řešení zjednodušuje montáž a umožňuje automatické odpojení při vyčerpání kreditu pro předplacený energetický management.
Otázka 2: Jak zvolit správný převodní poměr CT pro mou aplikaci?
Vyberte převodní poměr CT s primárním jmenovitým proudem 120–150 % běžného provozního proudu, aby byla zachována měřicí přesnost třídy 0,5S dle IEC 61869. Zahrňte rezervu 20–50 % pro budoucí růst zátěže. Například odbočka 150 A obvykle využívá převod 200/5 A. Ujistěte se, že zvolený převod zajišťuje přesnost jak při minimálním, tak při špičkovém zatížení.
Otázka 3: Jaké funkce dálkové komunikace a správy jsou podporovány?
ZWJ-12 standardně nabízí GSM/GPRS pro dálkové odečty, doplňování kreditu a řízení zátěže. Volitelná rozhraní zahrnují RS485 pro integraci do SCADA, Ethernet pro lokální síťové připojení a LoRaWAN pro bezdrátovou komunikaci na dlouhé vzdálenosti ve vzdálených oblastech. Vestavěný elektronický měřič automaticky odpojí napájení při vyčerpání kreditu, čímž posiluje ochranu příjmů.
Otázka 4: Jaké jsou provozní teplotní a environmentální limity?
Standardní jednotka pracuje v rozsahu -40 °C až +55 °C, s volitelným rozšířeným rozsahem až -45 °C / +60 °C. Má stupeň ochrany IP4X pro vnitřní použití a IP54 pro venkovní instalace. Pro lokality nad 2000 m n. m. kontaktujte výrobce kvůli deratingu. Pobřežní nebo silně znečištěná prostředí mohou vyžadovat zvýšené těsnění nebo korozivně odolné materiály dle IEC 60815.
Otázka 5: Jaké výhody nabízí nerezové pouzdro?
Válcové nerezové pouzdro zajišťuje vynikající odolnost proti korozi v náročných venkovních podmínkách, včetně pobřežních, průmyslových a znečištěných oblastí. Disponuje UV-odolným epoxidovým povlakem, těsněním z křemičitanové gumy proti vlhkosti a stupněm znečištění III dle IEC 60815. Alternativou je žárově pozinkovaná ocel (vrstva zinku ≥80 μm) pro cenově citlivé projekty.
Otázka 6: Jaká bezpečnostní opatření platí pro sekundární obvody CT?
Nikdy neotevírejte sekundární obvod CT, pokud je primární strana pod napětím – může vzniknout nebezpečné vysoké napětí. Sekundární svorky vždy zkratujte před odpojením jakýchkoli zařízení a ponechte je zkratované, dokud práce nebude dokončena. Trvale uzemněte jeden bod sekundáru dle IEC 61869, dodržujte značení polarity (K1/K2) a respektujte všechny místní předpisy pro bezpečnost práce s elektřinou.
Frequently Asked Questions
Q1: Jaká je přesnost měřicího transformátoru pro fakturaci?
Skříň využívá třídu přesnosti 0,5S pro měřicí transformátory. Tato přesnost je vhodná pro komerční měření energie v sítích 10 kV. Pro detailní kalibrační listy kontaktujte naše oddělení.
Q2: Lze tuto 10kV skříň instalovat v pobřežních oblastech nebo ve vysoké nadmořské výšce?
Ano, je navržena pro náročné podmínky včetně pobřeží a nadmořské výšky až 3000 m. Nerezová konstrukce a UV stabilní materiály zajišťují odolnost. Specifikujte přesné prostředí při objednávce.
Q3: Které modelové varianty jsou k dispozici pro řadu ZWJ-12?
K dispozici jsou tři varianty: standardní ZWJ-12, ZWJ-12F a ZWJ-12LD. Liší se rozměry a hmotností od 180 do 220 kg. Vyžádejte si technický výkres pro konkrétní model.
Q4: Jaké mezinárodní normy splňuje 10kV vakuový jistič?
Zařízení plně splňuje normy IEC 62271-1, IEC 62271-100 a IEC 60270. Jmenovité primární proudy se pohybují od 400 A do 1250 A. Parametry jsou fixní pro daný model.
Q5: Provádějí se před odesláním měřicí skříně tovární zkoušky?
Ano, každý kus prochází standardními výstupními kontrolami dle IEC. Detailní rozsah testů a dodací lhůty podléhají potvrzení. Pro aktuální informace o testování kontaktujte obchodní oddělení.
Q6: Pro jaké distribuční sítě je předplacená měřicí skříň ZWJ-12 určena?
Je určena pro venkovní a průmyslové distribuční sítě AC 10 kV s litou pryskyřicovou izolací. Výrobce Daulma zajišťuje splnění norem IEC 62271. Pro konzultaci aplikace kontaktujte naše inženýry.
