Přehled

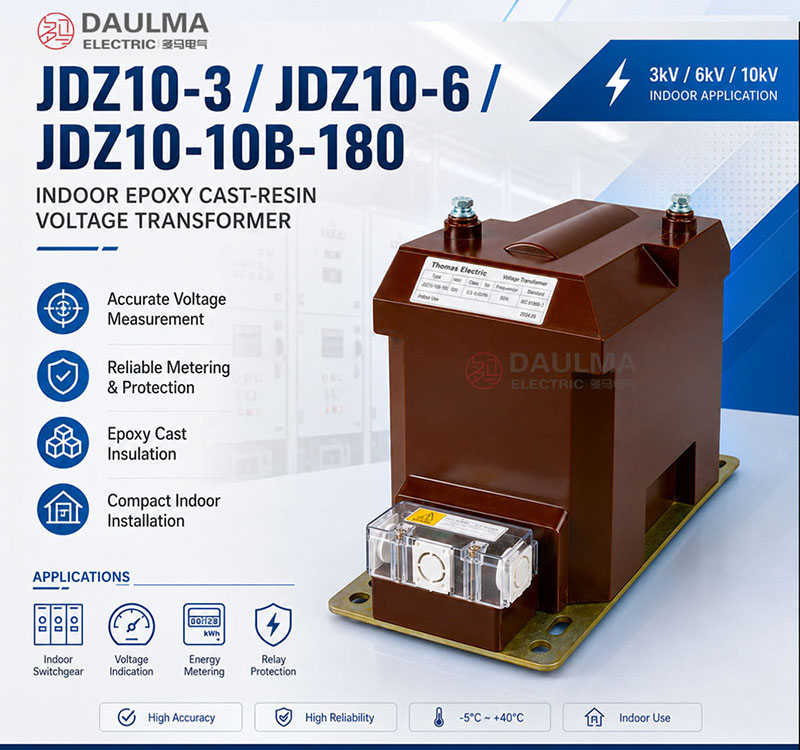

JDZ10-3/6/10B/180 je jednofázový vnitřní napěťový transformátor s epoxidovou izolací určený pro střední napěťové systémy 3 kV, 6 kV a 10 kV, což odpovídá mezinárodním izolačním třídám 3,6 kV, 7,2 kV a 12 kV. Zařízení má kompaktní skříňovou konstrukci o šířce 180 mm a primárně-sekundární převody jako 3/0,1, 6/0,1 a 10/0,1 kV, přičemž podporuje dvojité sekundární konfigurace včetně 0,1/0,1 kV a 0,1/0,22 kV.
Tento transformátor poskytuje standardizované sekundární výstupy pro měření napětí, elektroměrování (třídy přesnosti 0,2, 0,5 nebo 3,0), ochrannou reléovou techniku a pomocné obvody. Splňuje normy GB20840.3-2013 a IEC61869-3:2011 a spolehlivě pracuje v 50Hz nebo 60Hz střídavých systémech v rozsahu okolní teploty od -25 °C do +40 °C.
Přehled hlavních jmenovitých hodnot
| Parametr | Jmenovitá hodnota |
|---|---|
| Systémové napětí | 3 kV, 6 kV, 10 kV |
| Izolační třída | 3,6 kV, 7,2 kV, 12 kV |
| Kmitočet | 50 Hz / 60 Hz |
| Typ izolace | Epoxidová litá pryskyřice |
| Sekundární výstupy | 0,1 kV, 0,1/0,1 kV, 0,1/0,22 kV |
| Max. výkon | 500 VA, 600 VA nebo 1000 VA |
| Třídy přesnosti | 0,2, 0,5, 3,0 |
| Izolační úroveň | 3,6/25/40 kV, 7,2/30/60 kV, 12/42/75 kV |
| Okolní teplota | -25 °C až +40 °C |
| Instalace | Pouze uvnitř rozváděče |
| Hmotnost | Přibližně 33 kg |
| Normy | GB20840.3-2013, IEC61869-3:2011 |
Označení modelu
- J: Napěťový transformátor
- D: Jednofázová konstrukce
- Z: Epoxidová litá izolace
- 10: Kód konstrukční řady
- 3 / 6 / 10: Jmenovité systémové napětí (3 kV, 6 kV nebo 10 kV)
- B: Variantní konfigurace podle schválené výkresové dokumentace
- 180: Kód kompaktních rozměrů (šířka 180 mm)
Konstrukce
Transformátor JDZ10-3/6/10B/180 má robustní vnitřní konstrukci z epoxidové lité pryskyřice, která zajišťuje vynikající elektrickou izolaci, mechanickou pevnost a odolnost proti vlivům prostředí, jako jsou vlhkost a prach. Jádro i vinutí jsou plně zalita do vysoce kvalitní epoxidové pryskyřice za podmínek vakua, což zaručuje bezpuchý izolační systém a dlouhodobou spolehlivost. Konstrukce eliminuje potřebu olejové nebo plynové izolace, čímž je zařízení bezúdržbové a vhodné pro instalace v omezeném vnitřním prostoru. Primární i sekundární svorky jsou integrovány přímo do litého tělesa s jasným označením a sekundární svorkovnice je přístupná pro zapojení a zkoušky při zachování ochrany IP2X proti dotyku prsty po instalaci do rozváděče.
Technické parametry
Provozní podmínky
- Okolní teplota: -5 °C až +40 °C
- Nadmořská výška: Nejvýše 1000 m nad mořem
- Relativní vlhkost: Denní průměr nejvýše 95 %, měsíční průměr nejvýše 90 %
- Prostředí instalace: Vnitřní, nekorozivní, bez výbušného nebo hořlavého prachu a plynů
- Stupeň znečištění: Třída II
- Seismická intenzita: Nejvýše 8 stupňů
Technické parametry
Transformátor JDZ10-3/6/10B/180 je vnitřní napěťový transformátor s epoxidovou izolací pro izolační třídy 3,6 kV, 7,2 kV a 12 kV, což odpovídá systémovým napětím 3 kV, 6 kV a 10 kV. Pracuje v teplotním rozsahu -5 °C až +40 °C při nadmořské výšce do 1000 m, splňuje příslušné normy IEC a GB a nabízí více sekundárních konfigurací s výstupním výkonem až 1000 VA.
Údaje napěťového transformátoru
| Typ (Převod) |
Jmenovité napětí (kV) |
Třída přesnosti / Jmenovitý výkon (VA) |
Max. výkon (VA) |
Jmenovitá izolační úroveň (kV) |
|---|---|---|---|---|
| JDZ10-3B/180 | 3 / 0,1 | 0,2 — 30 VA 0,5 — 75 VA 1,0 — 150 VA 3,0 — 300 VA |
600 | 3,6/25/40 |
| JDZ10-6B/180 | 6 / 0,1 | 0,2 — 30 VA 0,5 — 75 VA 1,0 — 150 VA 3,0 — 300 VA |
600 | 7,2/30/60 |
| JDZ10-10B/180 | 10 / 0,1 | 0,2 — 30 VA 0,5 — 75 VA 1,0 — 150 VA 3,0 — 300 VA |
600 | 12/42/75 |
| JDZ10-3B/180 | 3 / 0,1 / 0,1 | 0,2 / 0,2 — 15 / 15 VA 0,2 / 0,5 — 15 / 15 VA |
500 | 3,6/25/40 |
| JDZ10-6B/180 | 6 / 0,1 / 0,1 | 0,2 / 0,2 — 15 / 15 VA 0,2 / 0,5 — 15 / 15 VA |
500 | 7,2/30/60 |
| JDZ10-10B/180 | 10 / 0,1 / 0,1 | 0,2 / 0,2 — 15 / 15 VA 0,2 / 0,5 — 15 / 15 VA |
500 | 12/42/75 |
| JDZ10-3B/180 | 3 / 0,1 / 0,22 | 0,2 / 3,0 — 30 / 800 VA 0,5 / 3,0 — 75 / 800 VA |
1000 | 3,6/25/40 |
| JDZ10-6B/180 | 6 / 0,1 / 0,22 | 0,2 / 3,0 — 30 / 800 VA 0,5 / 3,0 — 75 / 800 VA |
1000 | 7,2/30/60 |
| JDZ10-10B/180 | 10 / 0,1 / 0,22 | 0,2 / 3,0 — 30 / 800 VA 0,5 / 3,0 — 75 / 800 VA |
1000 | 12/42/75 |
Instalace a zapojení
Montážní nárys
Napěťový transformátor JDZ10-3/6/10B/180 je určen pro vnitřní montáž na rovný a tuhý povrch pomocí hlavních montážních otvorů s referenční vzdáleností 310 mm. Zajistěte dostatečnou vůli kolem jednotky pro ventilaci a elektrickou bezpečnost. Rozměry základny jsou 370 ±2 mm v délce a 180 ±1 mm v šířce, celková výška činí 265 ±5 mm.
Schématické zapojení
Primární svorky jsou označeny A a B podle schématu zapojení. Sekundární svorky mohou být označeny jako a, b (u jednosekundárních modelů) nebo 1a, 1b, 2a, 2b (u dvousekundárních modelů). U dvousekundárních konfigurací ověřte, které vinutí je určeno pro elektroměrování a které pro monitorování nebo pomocné účely. Polarita všech svorek musí odpovídat požadavkům systému a svorník uzemnění (referenční M8) musí být pevně připojen k ochrannému vodiči. Před zapnutím napájení ověřte vůle v rozváděči a integritu izolace.
Výběr a časté otázky
Návod na výběr
- Přiřaďte napětí a izolaci: vyberte poměr 3/0,1 kV, 6/0,1 kV nebo 10/0,1 kV s odpovídající izolační úrovní 3,6/25/40 kV, 7,2/30/60 kV nebo 12/42/75 kV.
- Vyberte sekundární schéma: použijte jedno vinutí 100 V pro sdílený měřicí obvod, dvě vinutí 100 V pro oddělené obvody nebo kombinaci 100 V a 220 V, pokud rozváděč vyžaduje pomocné napájení.
- Správně dimenzujte zátěž: vyberte uvedený výkon ve VA pro požadovanou třídu přesnosti; maximální výkony 500 VA, 600 VA nebo 1000 VA jsou tepelné limity a nezvyšují přesnost měření.
- Použijte správné zapojení: tento model JDZ má primární svorky A–B pro fázové napětí a neposkytuje reziduální vinutí 100/3 V typické pro uzemněné transformátory JDZX.
- Ověřte údaje místa a rozváděče: potvrďte rozměry obálky 370 × 180 × 265 mm, referenční montážní rozměr 310 mm, přidělení svorek, standardní minimální teplotu −5 °C, nadmořskou výšku a ochranné uzemnění M8.
Nejčastější dotazy
Otázka 1: Je JDZ10-3/6/10B/180 transformátor fázového nebo fázově-zemního napětí?
Jedná se o transformátor fázového napětí s primárními svorkami A a B. Pro měření fázově-zemního napětí a reziduálního napětí vyberte vhodný model JDZX.
Otázka 2: Kterou sekundární konfiguraci mám zvolit?
Zvolte jedno vinutí 100 V pro jeden měřicí obvod, dvě vinutí 100 V pro oddělení elektroměrování a monitorování nebo kombinaci 100 V/220 V, pokud rozváděč vyžaduje pomocný výstup.
Otázka 3: Může vinutí 220 V trvale napájet zátěž 800 VA?
Tabulka uvádí 800 VA při třídě přesnosti 3,0 pro toto vinutí. Ověřte charakteristiky zátěže, trvalý provoz a přípustnou regulaci napětí pro konkrétní pomocné zařízení.
Otázka 4: Znamená třída přesnosti 3,0 ochrannou třídu 3P?
Ne. Třída 3,0 je označení přesnosti pro měření nebo pomocný výstup; nesmí být prezentována jako ochranná třída 3P podle IEC.
Otázka 5: Je maximální výkon totožný s jmenovitou zátěží pro danou přesnost?
Ne. Maximální výkon je tepelný limit. Přesnost měření platí pouze při jmenovitém výkonu ve VA spojeném s vybranou třídou přesnosti.
Otázka 6: Je provoz při −25 °C standardně zahrnut?
Provozní podmínky uvádějí rozsah −5 °C až +40 °C, i když v přehledu je uvedeno −25 °C. Pro jakoukoli nižší okolní teplotu požádejte o specifikaci a schválení.
Otázka 7: Jaké jsou základní kontroly při uvedení do provozu?
Zkontrolujte převod a polaritu, udržujte každé sekundární vinutí v rámci jeho zátěže, aplikujte schválené jednobodové uzemnění a pojistky, připojte ochranné uzemnění M8 a nikdy nezkratujte sekundární obvod napěťového transformátoru.
Často kladené otázky
Q1: Lze tento napěťový transformátor instalovat do venkovního prostředí?
Ne, zařízení je určeno výhradně pro vnitřní instalaci. Vyžaduje nekorozivní prostředí bez výbušného prachu (stupeň znečištění II). Pro venkovní aplikace nás kontaktujte pro alternativní řešení.
Q2: Která třída přesnosti je vhodná pro ochranná relé?
Třída 3,0 je doporučena pro měřicí přístroje a ochranná relé. Pro fakturační měřiče energie je vyžadována třída 0,2 nebo 0,5. Uveďte přesnou aplikaci při poptávce.
Q3: Jaká je maximální provozní nadmořská výška pro tento model?
Standardní provedení je dimenzováno pro nadmořskou výšku do 1000 metrů. Pro vyšší nadmořské výšky je nutná úprava výkonu nebo speciální výroba. Před objednávkou potvrďte nadmořskou výšku lokality.
Q4: Splňuje tento transformátor mezinárodní normy IEC?
Ano, řada JDZ10 je vyráběna v souladu s příslušnými normami IEC a GB. Před odesláním probíhají standardní tovární zkoušky. Vyžádejte si konkrétní protokol o zkouškách pro váš projekt.
Q5: Lze přizpůsobit sekundární výstupní výkon nad 600 VA?
Standardní maximální výkon je dle tabulky 600 VA. Požadavky na vyšší výkon až do 1000 VA podléhají továrnímu potvrzení. Pro vyhodnocení nám zašlete jednopólové schéma.
Q6: Jaký typ izolace používá tento 10kV napěťový transformátor?
Transformátor využívá litou epoxidovou izolaci pro vysokou dielektrickou pevnost. Tento vnitřní design je ideální pro rozváděče s izolačními hladinami 3,6 kV, 7,2 kV a 12 kV.
Q7: Který model si mám vybrat pro systém 6 kV?
Pro systém 6 kV zvolte model JDZ10-6B/180 se jmenovitým napětím 6/0,1 kV. Izolační hladina tohoto modelu je 7,2/30/60 kV. Ověřte si přesné parametry s vaším technickým oddělením.
