Přehled

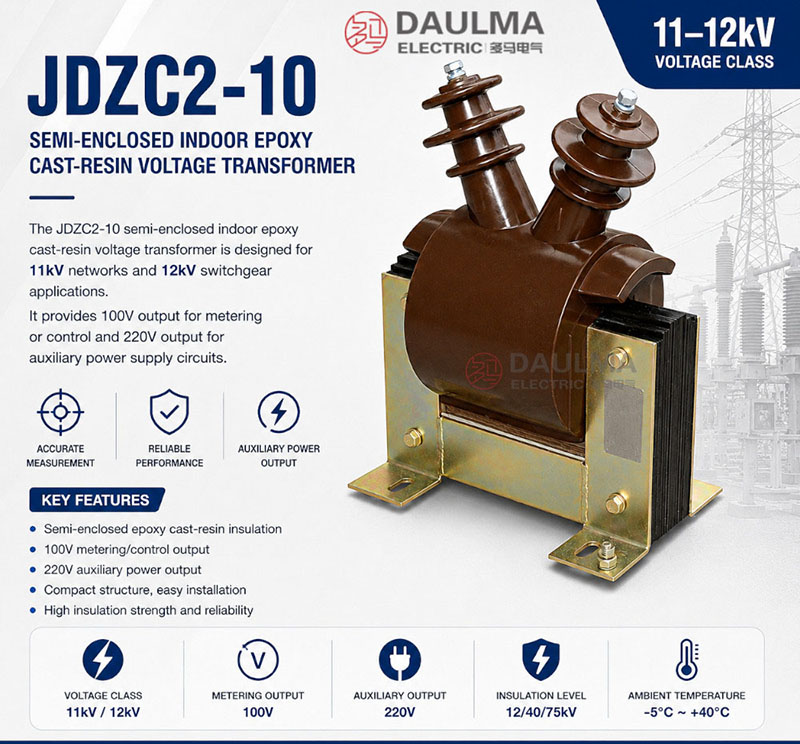

JDZC2-10 je polootevřený vnitřní napěťový transformátor s epoxidovou izolací určený pro sítě 11 kV a rozvaděče 12 kV. Vyznačuje se kompaktním jednofázovým provedením s epoxidovou izolací, které zajišťuje spolehlivý provoz ve středněnapěťových aplikacích.
Tento transformátor poskytuje přesné sekundární výstupy 100 V pro měřicí a řídicí obvody a 220 V pro pomocné napájení. Je vhodný pro použití ve vnitřních prostorách rozvaděčů, kde je omezen prostor a jsou vyžadovány jak měřicí, tak pomocné napájecí funkce. Zařízení splňuje standardní požadavky na vnitřní napěťové transformátory používané v distribučních sítích do 12 kV.
Přehled hlavních jmenovitých hodnot
| Parametr | Jmenovitá hodnota |
|---|---|
| Primární napětí | 10000 V |
| Sekundární napětí (měření) | 100 V |
| Sekundární napětí (pomocné) | 220 V |
| Napěťová soustava | 11 kV / 12 kV |
| Typ izolace | Epoxidová litá pryskyřice |
| Konfigurace fází | Jednofázový |
| Provozní prostředí | Pouze vnitřní |
| Konstrukční provedení | Polootevřený |
Konstrukce
Transformátor JDZC2-10 má polootevřenou konstrukci z epoxidové lité pryskyřice, která kombinuje mechanickou odolnost s vynikajícími elektrickými izolačními vlastnostmi. Jádro i vinutí jsou plně zalita epoxidovou pryskyřicí, což zajišťuje vysokou dielektrickou pevnost, odolnost proti vlhkosti a tepelnou stabilitu. Toto provedení zaručuje dlouhodobou spolehlivost ve vnitřních středněnapěťových rozvaděčích při zachování kompaktního a lehkého tvaru ve srovnání s plně uzavřenými nebo olejovými alternativami.
Technické parametry
Provozní podmínky
- Okolní teplota: -5 °C až +40 °C
- Provozní prostředí: Vnitřní instalace v rozvaděči
Technické parametry
Transformátor JDZC2-10 je polootevřený vnitřní napěťový transformátor s epoxidovou izolací určený pro sítě 11 kV a rozvaděče 12 kV. Má epoxidovou izolaci, pracuje v rozsahu okolní teploty -5 °C až +40 °C, splňuje normy GB1207-2006 a IEC60044-2:2003 a podporuje dva sekundární výstupy pro měření/řízení a pomocné napájení.
| Jmenovité napětí (kV) |
Třída přesnosti / Jmenovitý výkon (VA) |
Max. výkon (VA) |
||||
|---|---|---|---|---|---|---|
| 1a-1b (Měření nebo monitorování) |
2a-2b (Napájení) |
|||||
| Výstupní napětí (V) |
Třída přesnosti |
Jmenovitá kapacita (VA) |
Výstupní napětí (V) |
Jmenovitá kapacita (VA) |
||
| 10000 | 100 | 0,2/0,5 | 30/50 | 220 | 500 | 1000 |
Instalace a zapojení
Instalační schéma
Napěťový transformátor JDZC2-10 s polootevřenou epoxidovou izolací musí být instalován v souladu se schváleným obrysovým výkresem, zapojovacím schématem a uspořádáním rozvaděče. Zajistěte správné zarovnání při stanovené montážní šířce 120 ±1 mm a bezpečně upevněte jednotku čtyřmi šrouby M12 v základně. Primární svorky A a B musí být připojeny podle schváleného zapojovacího schématu a před uvedením do provozu je třeba ověřit všechny označení svorek, uspořádání uzemnění a izolační vzdálenosti.
Výběr a časté otázky
Průvodce výběrem
- Ověřte primární převod: uvedené vinutí je 10000 V; pro síť 11 kV je nutné objednat verzi s jmenovitým napětím 11000 V, nikoli spoléhat se na označení třídy zařízení 12 kV.
- Zvolte přesnost měření: specifikujte třídu 0,2 při 30 VA nebo třídu 0,5 při 50 VA po výpočtu zatížení přístrojů a úbytku napětí v sekundárních vedeních.
- Zkontrolujte zatížení 220 V: udržujte trvalý odběr do 500 VA a ověřte náběhový proud, pracovní cyklus, účiník a přípustný pokles napětí pro cívky nebo jiná pomocná zařízení.
- Rozlišujte jmenovitý a maximální výkon: 1000 VA je maximální tepelný výkon transformátoru, nikoli výkon dostupný při přesnosti třídy 0,2 nebo 0,5.
- Schvalte integraci do rozvaděče: potvrďte podmínky vnitřního polootevřeného provedení, izolaci 12/40/75 kV, šířku 120 mm, čtyři upevnění M12, svorky A–B, ochranu obvodů a uzemnění.
Často kladené otázky
Otázka 1: Jaký je hlavní rozdíl mezi JDZC2-10 a měřicím VT?
JDZC2-10 obsahuje vyhrazené pomocné vinutí 220 V / 500 VA a zároveň zachovává samostatně jmenované přesné měřicí vinutí 100 V.
Otázka 2: Lze jej použít přímo v síti 11 kV?
Uvedené primární napětí je 10000 V. Při 11 kV by neudržel požadovaný převod, proto je třeba objednat verzi s jmenovitým napětím 11000 V, pokud je síť skutečně 11 kV.
Otázka 3: Jakou přesnost měření zvolit?
Pro vyšší požadavky na přesnost použijte třídu 0,2 při 30 VA, pro běžné měření třídu 0,5 při 50 VA dle projektové specifikace měření.
Otázka 4: Může vinutí 220 V napájet cívky vypínačů?
Pouze pokud jsou náběhový proud, doba sepnutí, frekvence opakování a minimální sepínací napětí cívky kompatibilní s povolenou regulací VT a jmenovitým výkonem 500 VA.
Otázka 5: Mohou být obě vinutí zatíženy až na maximálních 1000 VA?
Ne. Každé vinutí musí zůstat v rámci svého jmenovitého zatížení a celkové zatížení musí splňovat tepelný limit transformátoru.
Otázka 6: Jak se JDZC2-10 liší od JDZC3-10?
Tato stránka popisuje JDZC2 jako kompaktní variantu s nižším výkonem. Pro porovnání s vyšší kapacitou použijte samostatný ověřený datový list JDZC3.
Otázka 7: Co je třeba zkontrolovat před uvedením do provozu?
Ověřte převod, polaritu, oddělené svorky 100 V/220 V, měřicí zatížení, chování pomocného zatížení, pojistky nebo jističe, pevnost uchycení a uzemnění; sekundární obvod VT nikdy nezkratujte.
Frequently Asked Questions
Q1: Lze tento 10kV napěťový transformátor použít v sítích 11 kV?
Ano, je vhodný pro sítě 11 kV a rozvaděče 12 kV. Jmenovité napětí primáru je 10 kV. Před objednávkou potvrďte přesné systémové napětí.
Q2: Jaký je vztah mezi třídou přesnosti a jmenovitým výkonem?
Třídy přesnosti a jmenovité výkony se vzájemně vylučují. Pro měření zvolte 0,2/30 VA nebo 0,5/50 VA. Nad rámec těchto hodnot vyžaduje dohodu s výrobcem.
Q3: Jaké jsou požadavky na instalační prostředí a teplotu?
Zařízení je určeno pro vnitřní instalaci do rozvaděčů. Povolený rozsah okolní teploty je -5 °C až +40 °C. Pro technický list kontaktujte podporu.
Q4: Jaké mezinárodní normy tento napěťový transformátor splňuje?
Transformátor splňuje normy GB1207-2006 a IEC60044-2:2003. Dokumentace je připravena pro mezinárodní projekty. Pro specifikaci požadovaných certifikací kontaktujte naše obchodní oddělení.
Q5: Lze upravit sekundární výstupy pro specifické aplikace?
Ano, standardně disponuje dvěma sekundárními výstupy pro měření a napájení. Pokud požadavky přesahují uvedené rozsahy, musí být individuálně dohodnuty s výrobcem.
Q6: Pro jaké aplikace je tento typ transformátoru vhodný?
Jedná se o vnitřní napěťový transformátor s epoxidovou izolací. Je vhodný pro měření, řízení a pomocné napájení v 10kV až 12kV rozváděčích. Poptejte přesnou konfiguraci.
