Descripción general

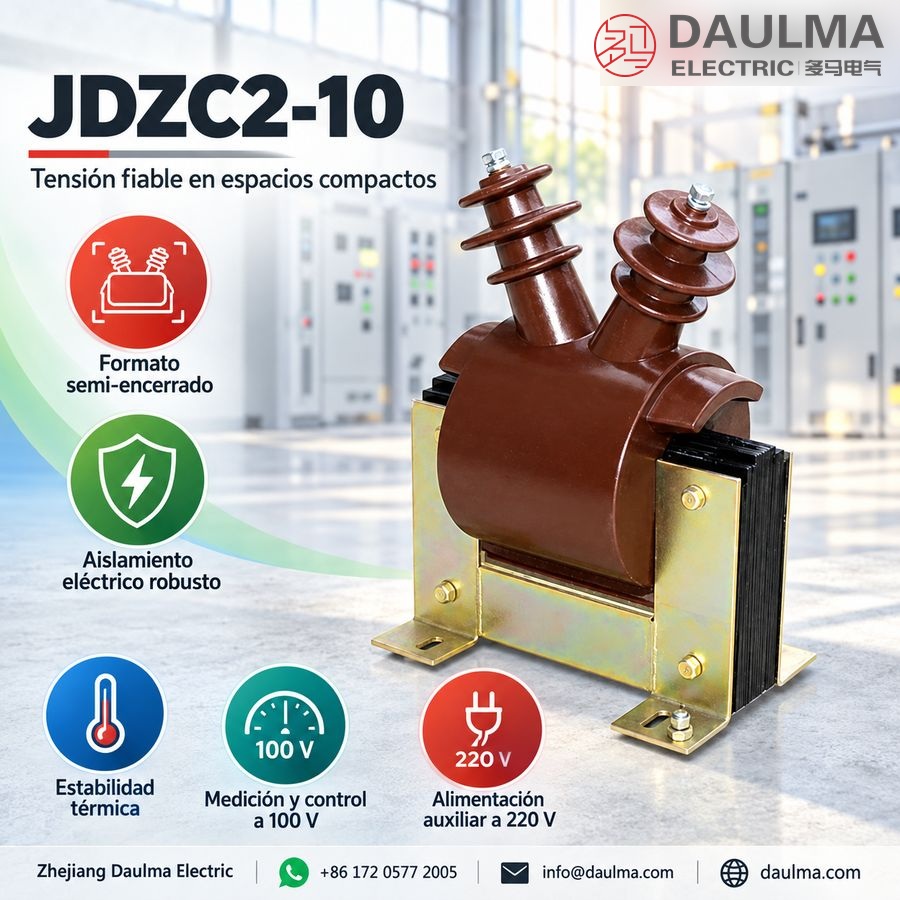

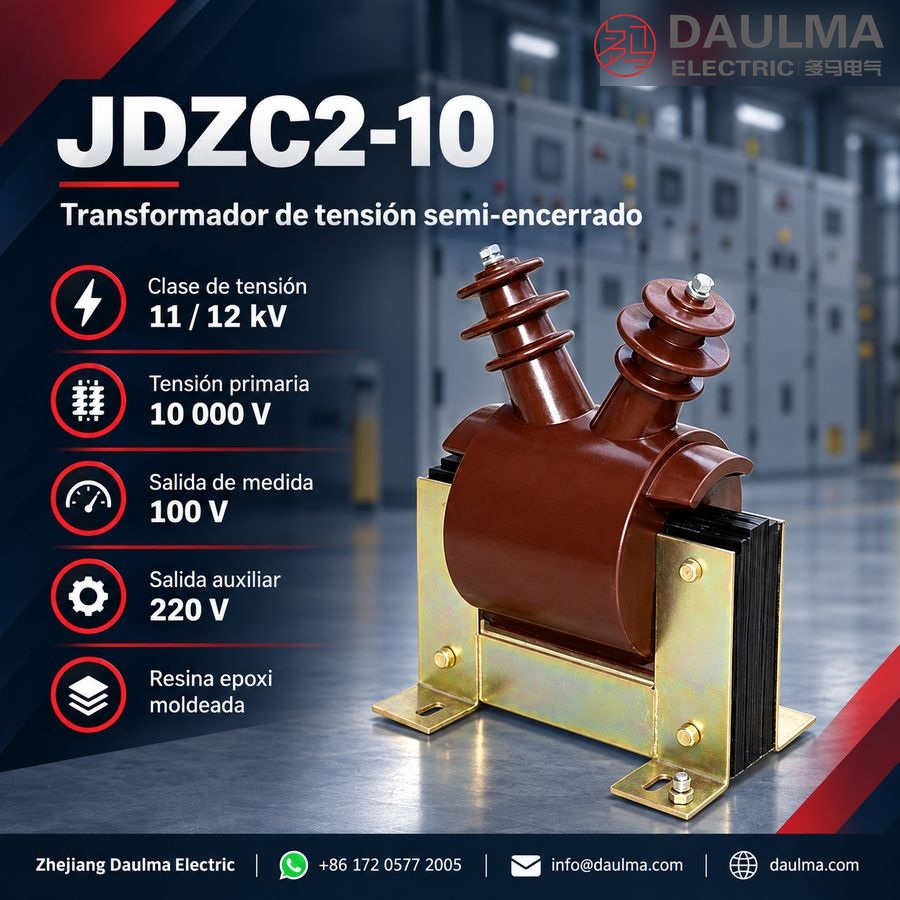

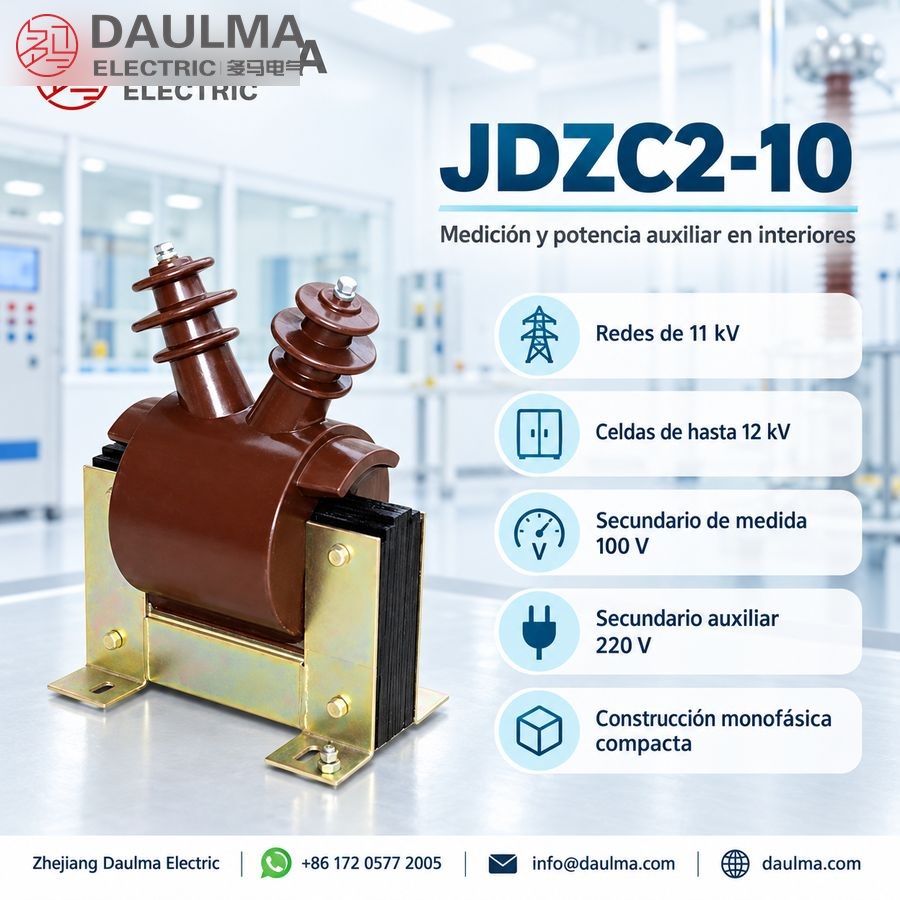

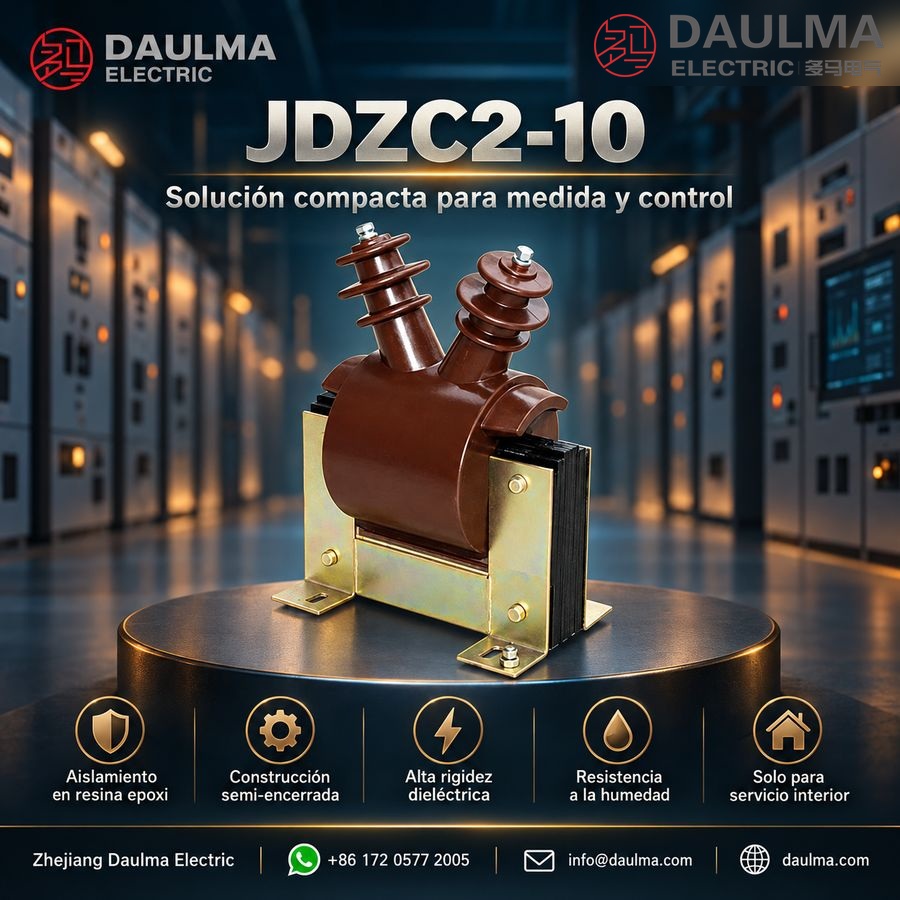

El JDZC2-10 es un transformador de tensión interior semi-encerrado, moldeado en resina epoxi, diseñado para redes de 11 kV y aplicaciones en celdas de media tensión de 12 kV. Cuenta con un diseño compacto monofásico y aislamiento en resina epoxi, garantizando un rendimiento fiable en entornos de media tensión.
Este transformador proporciona salidas secundarias precisas de 100 V para circuitos de medida y control, y de 220 V para alimentación auxiliar. Es adecuado para su uso en compartimentos interiores de celdas donde el espacio es limitado y se requieren simultáneamente funciones de medida y alimentación auxiliar. La unidad cumple con los requisitos normativos aplicables a transformadores de tensión interiores en sistemas de distribución hasta 12 kV.
Resumen de características eléctricas
| Parámetro | Valor nominal |
|---|---|
| Tensión primaria | 10000 V |
| Tensión secundaria (medida) | 100 V |
| Tensión secundaria (auxiliar) | 220 V |
| Clase de tensión del sistema | 11 kV / 12 kV |
| Tipo de aislamiento | Resina epoxi moldeada |
| Configuración de fases | Monofásico |
| Ambiente de instalación | Solo interior |
| Tipo de construcción | Semi-encerrado |
Construcción
El JDZC2-10 emplea una construcción semi-encerrada moldeada en resina epoxi, combinando robustez mecánica con excelentes propiedades de aislamiento eléctrico. El núcleo y los devanados están completamente encapsulados en resina epoxi, lo que proporciona alta rigidez dieléctrica, resistencia a la humedad y estabilidad térmica. Este diseño asegura fiabilidad a largo plazo en entornos interiores de celdas de media tensión, manteniendo al mismo tiempo un formato compacto y ligero en comparación con alternativas totalmente cerradas o inmersas en aceite.
Parámetros técnicos
Condiciones de servicio
- Temperatura ambiente: -5 °C a +40 °C
- Ambiente de instalación: Instalación en celdas interiores
Parámetros técnicos
El JDZC2-10 es un transformador de tensión interior semi-encerrado moldeado en resina epoxi, diseñado para redes de 11 kV y aplicaciones en celdas de 12 kV. Cuenta con aislamiento en resina epoxi, opera en un rango de temperatura ambiente de -5 °C a +40 °C, cumple con las normas GB1207-2006 e IEC60044-2:2003, y soporta salidas secundarias duales para medida/control y alimentación auxiliar.
| Tensión nominal (kV) |
Clase de precisión / Potencia nominal (VA) |
Potencia máxima (VA) |
||||
|---|---|---|---|---|---|---|
| 1a-1b (Medida o supervisión) |
2a-2b (Alimentación) |
|||||
| Tensión de salida (V) |
Clase de precisión |
Potencia nominal (VA) |
Tensión de salida (V) |
Potencia nominal (VA) |
||
| 10000 | 100 | 0,2/0,5 | 30/50 | 220 | 500 | 1000 |
Instalación y cableado
Diagrama de instalación
El transformador de tensión JDZC2-10 semi-encerrado moldeado en resina epoxi debe instalarse conforme al plano dimensional aprobado, al diagrama de conexiones y al diseño de la celda. Asegure el correcto alineamiento utilizando el ancho de montaje especificado de 120 ±1 mm y fije la unidad con cuatro pernos de base M12. Los terminales primarios A y B deben conectarse según el diagrama de cableado aprobado, y todas las marcas de terminales, disposiciones de puesta a tierra y distancias de aislamiento deben verificarse antes de la puesta en servicio.
Selección y preguntas frecuentes
Guía de selección
- Confirme la relación primaria: el devanado publicado es de 10000 V; una red de 11 kV requiere una opción correctamente clasificada de 11000 V, en lugar de depender únicamente de la etiqueta de clase de equipo de 12 kV.
- Seleccione la precisión de medida: especifique clase 0,2 a 30 VA o clase 0,5 a 50 VA tras calcular la carga de los instrumentos y la caída de tensión en los conductores secundarios.
- Verifique la carga de 220 V: mantenga la demanda continua dentro de los 500 VA y compruebe la corriente de arranque, ciclo de trabajo, factor de potencia y caída de tensión admisible para bobinas u otros equipos auxiliares.
- Distinga entre potencia nominal y máxima: 1000 VA es la potencia térmica máxima del transformador, no la capacidad disponible con precisión clase 0,2 o 0,5.
- Apruebe la integración en el panel: confirme condiciones interiores semi-encerradas, aislamiento de 12/40/75 kV, ancho de 120 mm, cuatro fijaciones M12, terminales A–B, protección del circuito y puesta a tierra.
Preguntas Frecuentes
Q1: ¿Puede usarse este transformador de tensión de 10 kV en redes de 11 kV o 12 kV?
Sí, sujeto a confirmación del proyecto. Está diseñado para redes de 11 kV y aplicaciones en celdas de 12 kV. Especifique la tensión del sistema para verificación en fábrica.
Q2: ¿Qué clase de precisión y salidas secundarias ofrece para funciones de medida y control?
Ofrece clase 0,2 o 0,5 para medida (100 V) y 220 V para alimentación auxiliar. La potencia máxima es de 1000 VA. Consulte a fábrica para configuraciones específicas.
Q3: ¿Cuáles son las condiciones ambientales requeridas para la instalación interior de este equipo?
Requiere instalación en celdas interiores con temperatura ambiente de -5 °C a +40 °C. El aislamiento está moldeado en resina epoxi. Confirme las condiciones específicas de su proyecto.
Q4: ¿Qué normas internacionales cumple este transformador de tensión de resina epoxi?
Cumple con las normas GB1207-2006 e IEC60044-2:2003. Estos estándares garantizan su rendimiento en redes de media tensión. Solicite los certificados actualizados al departamento comercial.
Q5: ¿Cómo proceder si los datos de potencia requeridos exceden los rangos estándar?
La potencia nominal y clase de precisión son alternativas únicas. Si sus requisitos exceden los 1000 VA máximos, contacte con nuestro equipo técnico para evaluar una solución personalizada.
Q6: ¿Qué tipo de transformador de tensión es el modelo JDZC2-10?
Es un transformador de tensión interior semi-encerrado, moldeado en resina epoxi. Está diseñado para aplicaciones de media tensión en celdas de distribución. Consulte el catálogo para más detalles.
Q7: ¿En qué aplicaciones es típico usar este transformador de tensión interior de 10 kV?
Se utiliza en celdas de interior para funciones de medida, supervisión y alimentación auxiliar. Su diseño en resina epoxi asegura fiabilidad en cuadros de media tensión. Contacte para detalles.
