Přehled
JDZW-35, JDZFW-35, JDZXFW-35 (JDZW-35QIV) je plně uzavřený jednofázový venkovní napěťový transformátor určený pro systémy 35 kV. Využívá epoxidovou pryskyřici jako izolační materiál, která zajišťuje vysokou dielektrickou pevnost, odolnost proti vlhkosti a dlouhodobou stabilitu i v náročném venkovním prostředí.
Navržen pro vysokou přesnost v měření (třídy 0,2, 0,5) i ochraně (např. 6P), podporuje aplikace jako účtovné měření, reléová ochrana a integrace do SCADA systémů ve 35kV rozvodnách a distribučních sítích. Zařízení splňuje normy IEC 61869-3/-1 a GB/T 20840.3/20840.1 a zaručuje spolehlivý provoz za standardních podmínek při frekvenci 50 Hz (60 Hz na vyžádání).
Přehled hlavních jmenovitých hodnot
| Parametr | Hodnota |
|---|---|
| Třída napětí sítě | 35 kV (venkovní) |
| Jmenovitá frekvence | 50 Hz (60 Hz na vyžádání) |
| Jmenovité sekundární napětí | 100 V nebo 100/√3 V |
| Třídy přesnosti | 0,2, 0,5 (měření); 6P (ochrana) |
| Jmenovitá zátěž | Dle specifikace jádra (VA) |
| Účiník zátěže | cosφ = 0,8 induktivní |
| Úroveň izolace | 40,5/95/200 kV (Um/LIPL/ACSD) |
| Použitelné normy | IEC 61869-3, IEC 61869-1, GB/T 20840.3, GB/T 20840.1 |

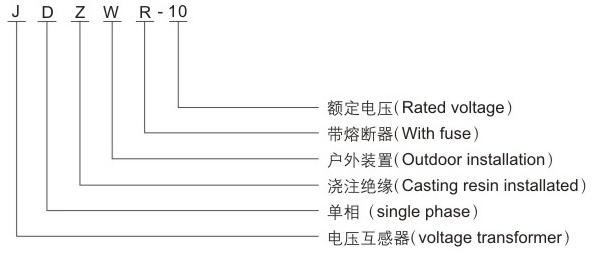

Označení modelu
- J: Napěťový transformátor (VT / PT)
- D: Jednofázové provedení
- Z: Sloupový (sloupkový) typ
- W: Venkovní instalace
- 35: Třída napětí (kV)
- F: Varianta s pojistkami
- X: Pomocné sekundární vinutí pro otevřený trojúhelník

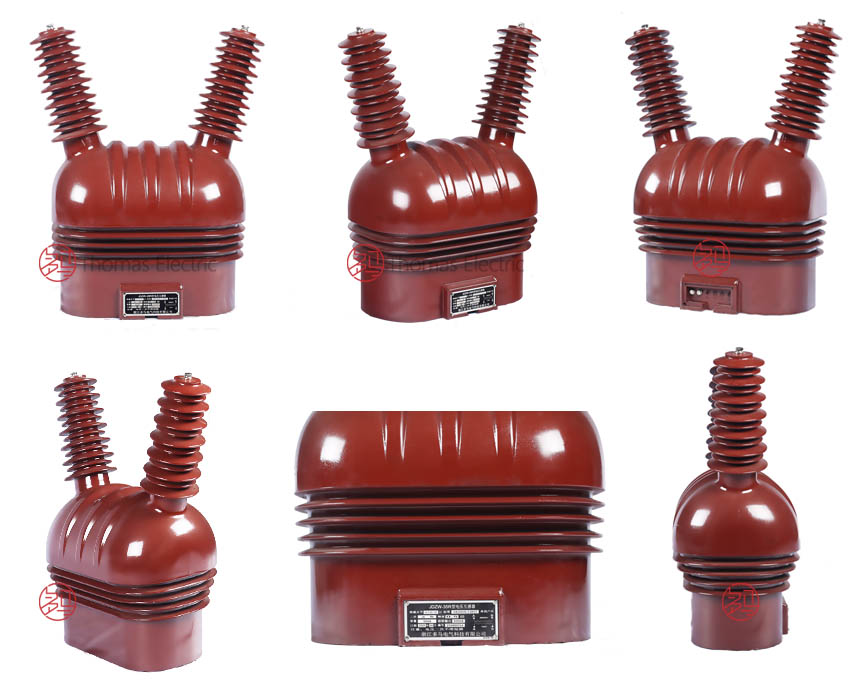

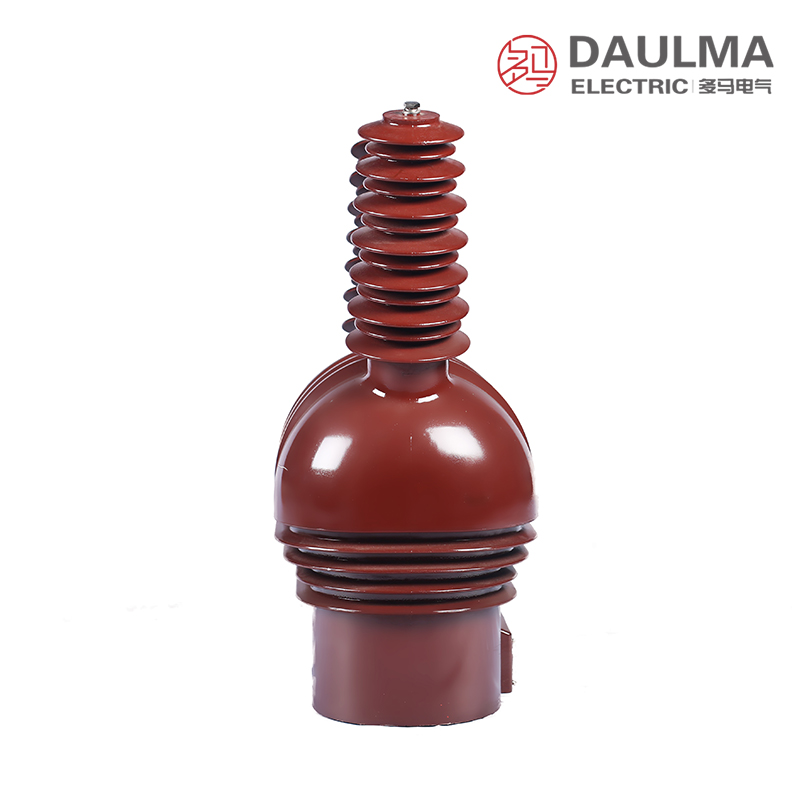

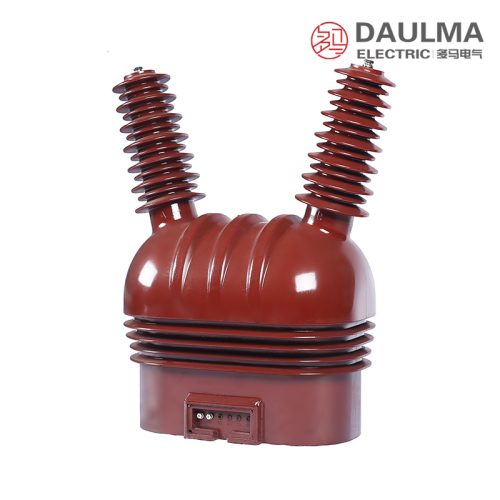

Konstrukce

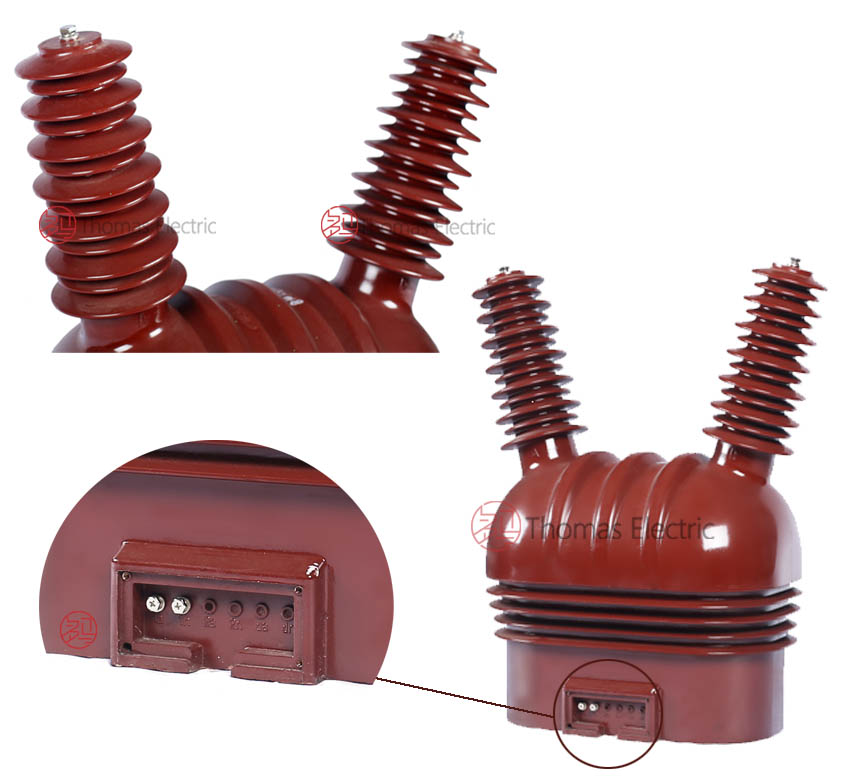

Transformátor má sloupovou (sloupkovou) konstrukci optimalizovanou pro venkovní montáž s plně uzavřenou epoxidovou izolací odolnou proti UV záření a povrchovému průrazu. Magnetické jádro tvoří plechy z chlazeného orientovaného elektrotechnického plechu, tepelně upravené pro zlepšení magnetických vlastností. Pokročilá technologie vakuumového lití zajišťuje bezpuchý izolační systém s rovnoměrnými dielektrickými vlastnostmi. Uzavřená kovová svorkovnice se zámkem obsahuje všechny sekundární svorky a chrání je před vniknutím vlhkosti a neoprávněným přístupem. Kompaktní, údržbou nezávislé provedení poskytuje vynikající odolnost proti znečištění, povětrnostním vlivům a dlouhodobou spolehlivost v venkovním provozu.
Technické parametry
Provozní podmínky
- Prostředí instalace: Venkovní instalace
- Nadm. výška: Do 1000 m n. m. (pro vyšší nadmořské výšky je nutné upřesnění pro inženýrské schválení)
- Okolní teplota: −5 °C až +40 °C
- Relativní vlhkost: Denní průměr ≤ 95 %, měsíční průměr ≤ 90 % (při referenční teplotě +20 °C)
- Prostředí: Bez korozivních plynů nebo par; bez výbušných nebo hořlavých látek; stupeň znečištění II dle IEC 60815
Technické parametry
Série JDZW-35 je plně uzavřený epoxidový venkovní napěťový transformátor určený pro střídavé sítě 35 kV s frekvencí 50 Hz. Má úroveň izolace 40,5/95/200 kV, splňuje normu IEC 61869-1 a je určen pro okolní teploty −5 °C až +40 °C a nadmořské výšky do 1000 m.
Údaje napěťového transformátoru
| Model | Typ (Převod) |
Třída přesnosti (Ochrana/ Měření) |
Jmenovitý výkon (VA) |
Maximální výkon (VA) |
Jmenovitá úroveň izolace (kV) |
|---|---|---|---|---|---|
| JDZW-35 | 35000/100 | 0,2 | 75 | 1000 | 40,5/95/200 |
| JDZW-35 | 35000/100 | 0,5 | 100 | 1000 | 40,5/95/200 |
| JDZFW-35 | 35000/100/100 | 0,2/0,2 | 30/30 | 2 × 500 | 40,5/95/200 |
| JDZFW-35 | 35000/100/100 | 0,2/0,5 | 30/60 | 2 × 500 | 40,5/95/200 |
| JDZFW-35 | 35000/100/100 | 0,5/0,5 | 60/60 | 2 × 500 | 40,5/95/200 |
| JDZXW-35 | 35000/√3 / 100/√3 / 100/3 | 0,2/6P | 40/100 | 1000 | 40,5/95/200 |
| JDZXW-35 | 35000/√3 / 100/√3 / 100/3 | 0,5/6P | 80/100 | 1000 | 40,5/95/200 |
| JDZXW-35 | 35000/√3 / 100/√3 / 100/3 | 0,2/0,2/6P | 20/20/100 | 1000 | 40,5/95/200 |
| JDZXFW-35 | 35000/√3 / 100/√3 / 100/3 / 100/3 | 0,2/0,5/6P | 25/25/100 | 2 × 400 | 40,5/95/200 |
| JDZXFW-35 | 35000/√3 / 100/√3 / 100/3 / 100/3 | 0,5/0,5/6P | 40/40/100 | 2 × 400 | 40,5/95/200 |
Instalace a zapojení

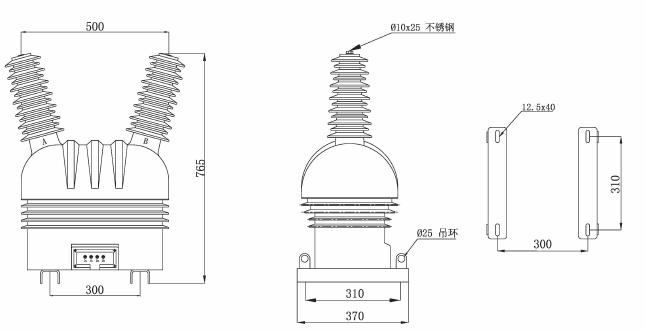

Rozměrový výkres
Rozměrový výkres uvádí klíčové rozměry včetně celkové výšky, šířky, hloubky a polohy montážních otvorů. Tyto rozměry je nutné respektovat pro správné osazení na příslušný základ nebo nosnou konstrukci.

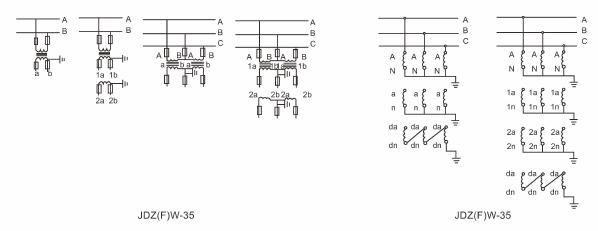

Schématické zapojení
Schéma zapojení znázorňuje označení svorek a zapojení primárních a sekundárních vinutí. Primární svorky jsou obvykle označeny A a X, zatímco sekundární svorky odpovídají standardnímu označení napěťových transformátorů (např. a, x nebo da, dx pro pomocná vinutí, pokud jsou přítomna). Zapojení musí být provedeno přesně podle schématu, aby byla zajištěna správná polarita a požadovaný výkon měření/ochrany.
Výběr a časté otázky
Návod pro výběr
- Vyberte správnou variantu modelu (JDZW-35, JDZFW-35, JDZXW-35 nebo JDZXFW-35) podle toho, zda potřebujete měření, ochranu nebo detekci zbytkového napětí.
- Specifikujte převodový poměr tak, aby odpovídal jmenovitému napětí sítě (35 kV) a požadavkům sekundárních přístrojů (obvykle 100 V nebo 100/√3 V).
- Definujte třídy přesnosti pro každé sekundární jádro – např. třída 0,2 pro účtovné měření, třída 0,5 pro indikaci a třída 6P pro ochranu – dle norem IEC 61869 a GB/T 20840.
- Vypočtěte a uveďte jmenovitou zátěž (VA) pro každé vinutí tak, aby pokryla připojené přístroje a ztráty v přívodech při sekundárním napětí 100 V.
- Ověřte, že úroveň izolace (standardně 40,5/95/200 kV) splňuje požadavky sítě dle její konfigurace a způsobu uzemnění.
- Pro detekci poruch země v neuzemněných nebo impedančně uzemněných sítích zvolte varianty JDZXW-35 nebo JDZXFW-35 s pomocným vinutím (svorky da/dn).
Často kladené otázky
Otázka 1: Jak vybrat správný převodový poměr pro venkovní epoxidový napěťový transformátor 35 kV?
Primární napětí musí odpovídat jmenovitému napětí sítě (35 kV), zatímco sekundární napětí je obvykle 100 V pro fázové napětí nebo 100/√3 V pro fáze-země. Volba závisí na způsobu uzemnění sítě a kompatibilitě přístrojů.
Otázka 2: Jaké třídy přesnosti specifikovat pro měření a ochranu?
Dle norem IEC 61869-3 a GB/T 20840.3 použijte třídu 0,2 pro účtovné měření, třídu 0,5 pro obecnou indikaci a třídu 6P pro reléovou ochranu. Každá funkce vyžaduje samostatné sekundární jádro s vlastní třídou přesnosti a jmenovitou zátěží.
Otázka 3: Jak se určuje jmenovitá zátěž (VA) pro sekundární obvody napěťového transformátoru?
Jmenovitá zátěž musí pokrýt celkovou spotřebu připojených měřičů, relé a impedance přívodů. Vypočítá se podle vzorce S = V² / (R + X), kde V je sekundární napětí (obvykle 100 V) a R a X jsou celkový odpor a reaktance obvodu.
Otázka 4: Proč potřebuji pomocné vinutí (da/dn) v napěťovém transformátoru 35 kV?
Pomocné vinutí umožňuje zapojení do otevřeného trojúhelníku pro měření zbytkového napětí, což je nezbytné pro detekci poruch země v neuzemněných nebo impedančně uzemněných sítích a pro směrovou ochranu proti zemním poruchám.
Otázka 5: Jsou modely JDZW-35, JDZFW-35 a JDZXW-35 navzájem zaměnitelné?
Ne. JDZW-35 podporuje jednu funkci (měření nebo ochranu), JDZFW-35 má dvě nezávislá jádra pro dvě funkce a JDZXW-35/JDZXFW-35 obsahují navíc pomocné vinutí pro zbytkové napětí. Konfigurace vinutí se výrazně liší.
Otázka 6: Jaká bezpečnostní opatření platí pro sekundární svorky při instalaci?
Nikdy nenechávejte sekundární obvod otevřený, je-li primár pod napětím. Sekundáry vždy zkratujte a uzemněte dle místních postupů. Dodržujte značení polarity: svorka „a“ je ve fázi s primární svorkou „A“; standardní označení zahrnuje 1a/1n, 2a/2n a da/dn.
Otázka 7: Jaké normy a zkoušky zajišťují shodu venkovních epoxidových napěťových transformátorů?
Shoda je ověřena zkušebními protokoly a údaji na štítku dle norem IEC 61869 a GB/T 20840. Úroveň částečných výbojů odpovídá projektovým specifikacím a venkovní jednotky jsou typově zkoušeny dle IEC 60815 pro stupeň znečištění. Všechny certifikáty jsou plně sledovatelné.
Frequently Asked Questions
Q1: Lze tyto 35kV napěťové transformátory instalovat ve výšce 1500 m n. m.?
Standardní provedení je určeno pouze do 1000 m n. m. Pro vyšší nadmořské výšky je nutné inženýrské schválení a úprava parametrů. Kontaktujte nás pro individuální posouzení projektu.
Q2: Která třída přesnosti je vhodná pro měření a ochranu v sítích 35 kV?
Pro měření vyberte třídu 0,2 nebo 0,5, pro ochranu třídu 3P nebo 6P dle IEC 61869-1. Model JDZFW-35 nabízí dvě sekundární vinutí s třídou 0,2/0,2. Přesnou specifikaci konzultujte s našimi inženýry.
Q3: Jaké tovární zkoušky se provádějí před expedicí transformátorů řady JDZW-35?
Každý kus prochází standardními kusovými zkouškami dle IEC 61869. Součástí je měření izolace, zkouška indukovaným napětím a ověření převodu. Protokol o zkouškách je dodáván s technickou dokumentací.
Q4: Jaká je úroveň izolace u 35kV epoxidových transformátorů?
Jmenovitá úroveň izolace je 40,5/95/200 kV. Transformátory jsou plně uzavřené v epoxidové izolaci a splňují normu IEC 61869-1 pro venkovní instalaci. Pro specifikaci přesného modelu nám zašlete poptávku.
Q5: Jsou k dispozici certifikáty o typových zkouškách pro model JDZFW-35?
Ano, certifikáty o typových zkouškách a shodě jsou k dispozici na vyžádání. Dokumentace potvrzuje splnění norem IEC pro venkovní napěťové transformátory. Kontaktujte obchodní oddělení pro zaslání aktuálních certifikátů.
Q6: Kde se tyto jednofázové venkovní napěťové transformátory 35 kV používají?
Jsou určeny pro venkovní rozvodny a střídavé sítě 35 kV s frekvencí 50 Hz. Vyžadují prostředí bez korozivních plynů a stupeň znečištění II dle IEC 60815.
