Descripción general

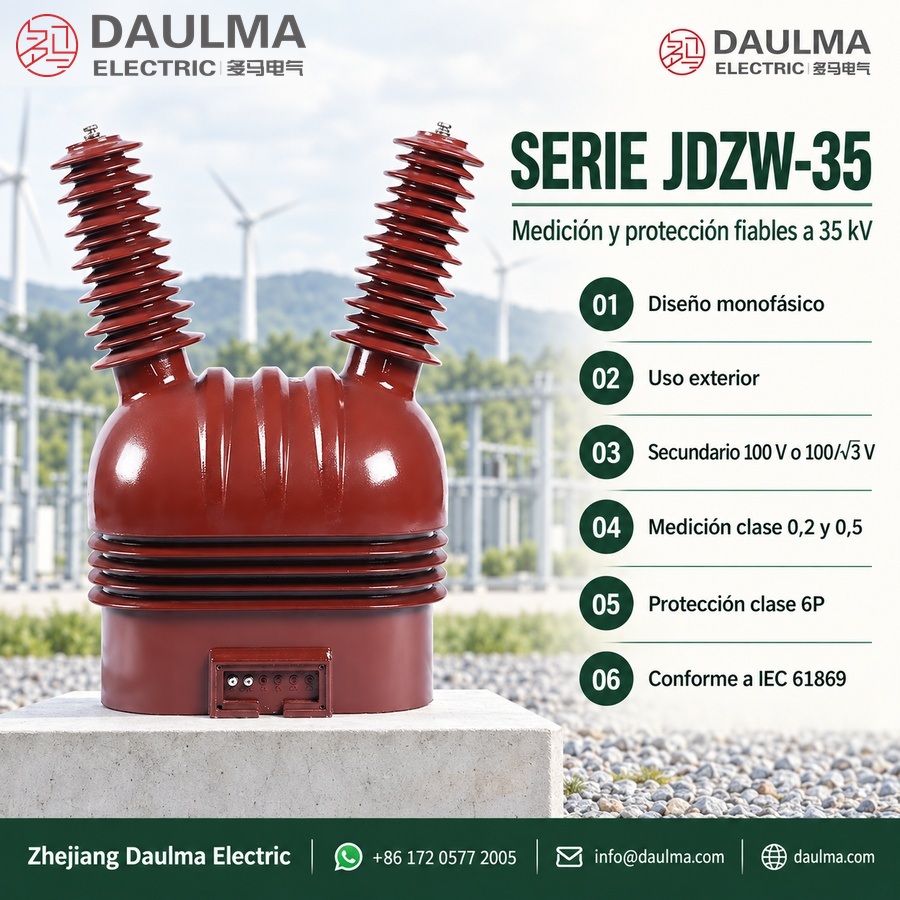

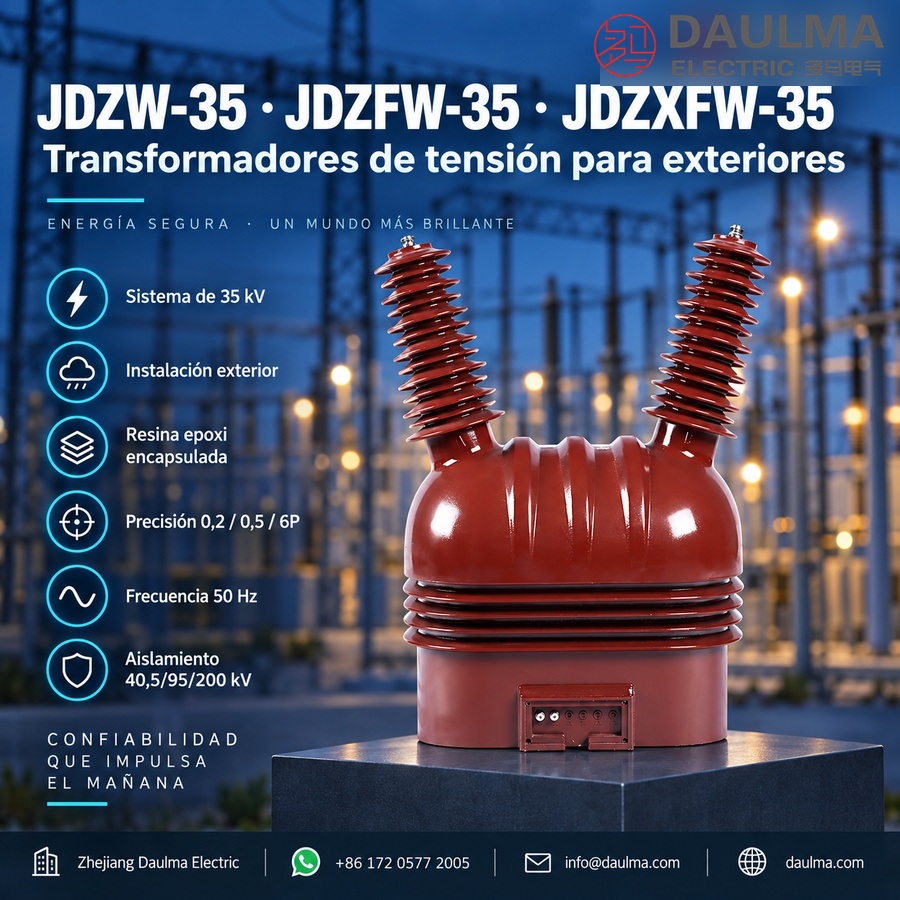

El JDZW-35, JDZFW-35 y JDZXFW-35 (JDZW-35QIV) es un transformador de tensión monofásico para exteriores, totalmente encapsulado, diseñado para sistemas de 35 kV. Cuenta con aislamiento fundido en resina epoxi, que proporciona alta rigidez dieléctrica, resistencia a la humedad y estabilidad a largo plazo en entornos exteriores exigentes.
Diseñado para alta precisión en medición (clases 0.2, 0.5) y protección (p. ej., 6P), soporta aplicaciones como facturación energética, protección mediante relés e integración SCADA en subestaciones y redes de distribución de 35 kV. La unidad cumple con las normas IEC 61869-3/-1 y GB/T 20840.3/20840.1, garantizando rendimiento fiable en condiciones normales de operación a 50 Hz (60 Hz opcional).
Resumen de características principales
| Parámetro | Valor nominal |
|---|---|
| Clase de tensión del sistema | 35 kV (exterior) |
| Frecuencia nominal | 50 Hz (60 Hz bajo pedido) |
| Tensión secundaria nominal | 100 V o 100/√3 V |
| Clases de precisión | 0.2, 0.5 (medición); 6P (protección) |
| Carga nominal | Según especificación por núcleo (VA) |
| Factor de potencia de la carga | cosφ = 0.8 en retraso |
| Nivel de aislamiento | 40.5/95/200 kV (Um/LIPL/ACSD) |
| Normas aplicables | IEC 61869-3, IEC 61869-1, GB/T 20840.3, GB/T 20840.1 |
Designación del modelo
- J: Transformador de tensión (TT / PT)
- D: Diseño monofásico
- Z: Tipo soporte (pilar / poste)
- W: Instalación exterior
- 35: Clase de tensión (kV)
- F: Variante con fusible incorporado
- X: Devanado secundario auxiliar para conexión delta abierta
Construcción
El transformador emplea una estructura tipo pilar (poste) optimizada para montaje exterior, con aislamiento totalmente encapsulado en resina epoxi formulada para resistencia UV y desempeño anti-tracking. El núcleo magnético está compuesto por láminas de acero silicio orientado laminado en frío, tratadas térmicamente para mejorar sus características magnéticas. La tecnología avanzada de colada al vacío garantiza un aislamiento sin burbujas y propiedades dieléctricas uniformes. Una caja de bornes metálica sellada, con provisión para candado, aloja todos los terminales secundarios, ofreciendo protección contra agentes ambientales y acceso no autorizado. Este diseño compacto y libre de mantenimiento ofrece excelente comportamiento ante contaminación, resistencia climática y fiabilidad a largo plazo en condiciones exteriores.
Parámetros técnicos
Condiciones de servicio
- Ambiente de instalación: Instalación exterior
- Altitud: No superior a 1000 m sobre el nivel del mar (altitudes superiores deben especificarse para confirmación técnica)
- Temperatura ambiente: −5 °C a +40 °C
- Humedad relativa: Promedio diario ≤ 95%, promedio mensual ≤ 90% (a referencia de +20 °C)
- Condiciones ambientales: Libre de gases o vapores corrosivos; libre de medios explosivos o inflamables; nivel de severidad de contaminación II según IEC 60815
Parámetros técnicos
La serie JDZW-35 es un transformador de tensión para exteriores, totalmente encapsulado en resina, diseñado para sistemas de CA de clase 35 kV que operan a 50 Hz. Cuenta con un nivel de aislamiento de 40.5/95/200 kV, cumple con la norma IEC 61869-1 y está clasificado para temperaturas ambiente de −5 °C a +40 °C y altitudes hasta 1000 m.
Datos del transformador de tensión
| Modelo | Tipo (Relación) |
Clase de precisión (Protección/ Medición) |
Salida nominal (VA) |
Salida máxima (VA) |
Nivel de aislamiento nominal (kV) |
|---|---|---|---|---|---|
| JDZW-35 | 35000/100 | 0.2 | 75 | 1000 | 40.5/95/200 |
| JDZW-35 | 35000/100 | 0.5 | 100 | 1000 | 40.5/95/200 |
| JDZFW-35 | 35000/100/100 | 0.2/0.2 | 30/30 | 2 × 500 | 40.5/95/200 |
| JDZFW-35 | 35000/100/100 | 0.2/0.5 | 30/60 | 2 × 500 | 40.5/95/200 |
| JDZFW-35 | 35000/100/100 | 0.5/0.5 | 60/60 | 2 × 500 | 40.5/95/200 |
| JDZXW-35 | 35000/√3 / 100/√3 / 100/3 | 0.2/6P | 40/100 | 1000 | 40.5/95/200 |
| JDZXW-35 | 35000/√3 / 100/√3 / 100/3 | 0.5/6P | 80/100 | 1000 | 40.5/95/200 |
| JDZXW-35 | 35000/√3 / 100/√3 / 100/3 | 0.2/0.2/6P | 20/20/100 | 1000 | 40.5/95/200 |
| JDZXFW-35 | 35000/√3 / 100/√3 / 100/3 / 100/3 | 0.2/0.5/6P | 25/25/100 | 2 × 400 | 40.5/95/200 |
| JDZXFW-35 | 35000/√3 / 100/√3 / 100/3 / 100/3 | 0.5/0.5/6P | 40/40/100 | 2 × 400 | 40.5/95/200 |
Instalación y cableado
Dimensiones generales
El dibujo de dimensiones proporciona datos críticos como altura, ancho, profundidad y ubicación de los agujeros de montaje. Estas dimensiones deben consultarse para garantizar el ajuste correcto en la base o estructura de soporte designada.
Diagrama de conexiones
El diagrama de conexiones muestra las marcas de los terminales y las disposiciones de conexión de los devanados primario y secundario. Los terminales primarios suelen identificarse como A y X, mientras que los secundarios siguen la designación estándar para transformadores de tensión (p. ej., a, x o da, dx para devanados auxiliares si están presentes). Las conexiones deben realizarse estrictamente conforme al diagrama para asegurar la polaridad correcta y el desempeño adecuado en medición/protección.
Selección y preguntas frecuentes
Guía de selección
- Seleccione la variante correcta del modelo (JDZW-35, JDZFW-35, JDZXW-35 o JDZXFW-35) según se requiera medición, protección o detección de tensión residual.
- Especifique la relación de transformación para adaptarla a la tensión nominal del sistema (35 kV) y a los requisitos de los instrumentos secundarios (típicamente 100 V o 100/√3 V).
- Defina las clases de precisión para cada núcleo secundario—p. ej., clase 0.2 para facturación, clase 0.5 para indicación y clase 6P para protección—según las normas IEC 61869 y GB/T 20840.
- Calcule y especifique la carga nominal (VA) para cada devanado, considerando los instrumentos conectados y las pérdidas en el cableado a 100 V de tensión secundaria.
- Verifique que el nivel de aislamiento (estándar: 40.5/95/200 kV) cumpla con los requisitos del sistema según la configuración de la red y el método de puesta a tierra.
- Para detección de falla a tierra en sistemas no puestos a tierra o con resistencia de neutro, elija las variantes JDZXW-35 o JDZXFW-35 con devanado auxiliar (bornes da/dn).
Preguntas Frecuentes
Q1: ¿Puede instalarse el transformador JDZW-35 en exteriores a gran altitud?
Sí, está diseñado para instalación exterior. La altitud estándar es hasta 1000 m; para mayores alturas, especifique el proyecto para confirmación técnica en fábrica.
Q2: ¿Qué clase de precisión ofrece para mediciones de alta exactitud?
El modelo JDZW-35 dispone de clase 0.2 para medición. Garantiza una salida nominal de 75 VA y cumple con la norma IEC 61869-1. Consulte a fábrica para otras clases.
Q3: ¿Se aceptan pedidos personalizados de transformadores de tensión de 35 kV?
Sí, la fabricación bajo especificaciones especiales está disponible. Los modelos JDZFW-35 y JDZXFW-35 pueden adaptarse según requerimientos del proyecto. Contacte con nuestro equipo técnico para detalles.
Q4: ¿Cuál es el nivel de aislamiento nominal de esta serie?
Cuenta con un nivel de aislamiento de 40.5/95/200 kV. Está totalmente encapsulado en resina para sistemas de CA de 35 kV y 50 Hz. Envíe su diagrama unifilar para validación.
Q5: ¿Por qué se encapsula en resina este transformador de tensión?
Está totalmente encapsulado en resina para garantizar su uso en exteriores. Soporta un nivel de contaminación II y cumple con IEC 61869-1. Solicite la ficha técnica detallada a fábrica.
Q6: ¿Para qué tipo de aplicaciones se utiliza el JDZW-35?
Es un transformador de tensión para exteriores en sistemas de potencia de 35 kV. Se emplea en subestaciones y tableros de distribución de media tensión. Consulte al fabricante para aplicaciones específicas.
Q7: ¿Cómo se selecciona la salida nominal correcta para el JDZW-35?
La salida nominal estándar es de 75 VA para clase 0.2 y 100 VA para clase 0.5. La salida máxima permitida es de 1000 VA. Verifique la carga conectada con su ingeniero.
