Přehled
JDZX(F)9-35Q je jednofázový napěťový měnič pro vnitřní použití s izolací z litiny epoxidové pryskyřice, určený pro středněnapěťové distribuční soustavy 35 kV. Využívá pokročilou technologii lité epoxidové izolace, která zajišťuje vysokou dielektrickou pevnost a provoz bez údržby ve vnitřních prostředích.
Tato řada podporuje více tříd přesnosti (0,2; 0,5; 1,0; 3P/6P) a nabízí flexibilní konfigurace vinutí pro účely elektroměrového měření, monitorování napětí a ochranných reléových obvodů. Je k dispozici ve verzích se třemi vinutími (JDZX9-35Q, Y/△) a se čtyřmi vinutími (JDZXF9-35Q, Y/Y/△), přičemž poskytuje tepelný výkon až 600 VA při kompaktní hmotnosti 58 kg pro zjednodušenou montáž.
Přehled hlavních jmenovitých hodnot
| Parametr | Hodnota |
|---|---|
| Jmenovité napětí soustavy | 35 kV |
| Maximální provozní napětí soustavy | 40,5 kV |
| Úroveň izolace | 40,5/95/200 kV |
| Primární napětí | 35/√3 kV |
| Sekundární napětí | 100/√3 V nebo 100 V |
| Reziduální napětí | 100 V (otevřený trojúhelník) |
| Třídy přesnosti | 0,2; 0,5; 1,0; 3P; 6P |
| Tepelný limit výkonu | Až 600 VA |
| Kmitočet | 50 Hz |
| Fáze | Jednofázový |
| Typ instalace | Vnitřní |
| Izolační materiál | Lité epoxidové pryskyřice |

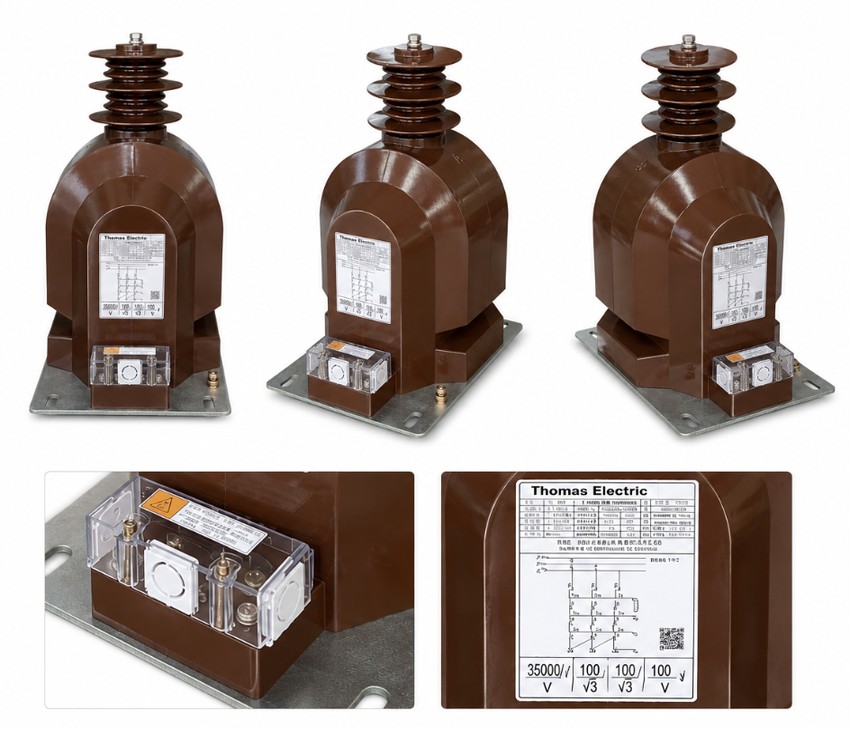

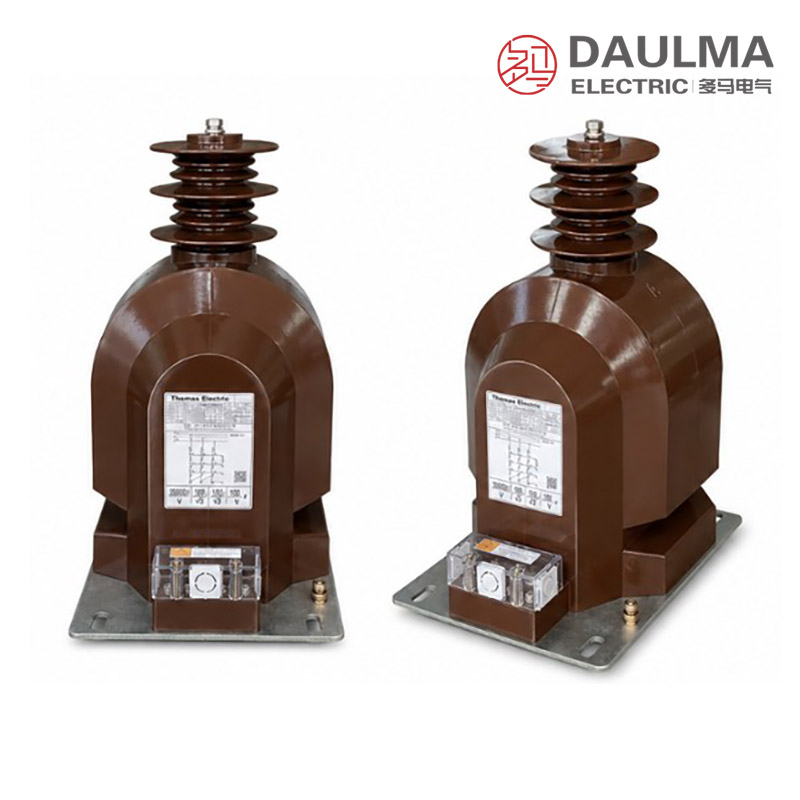

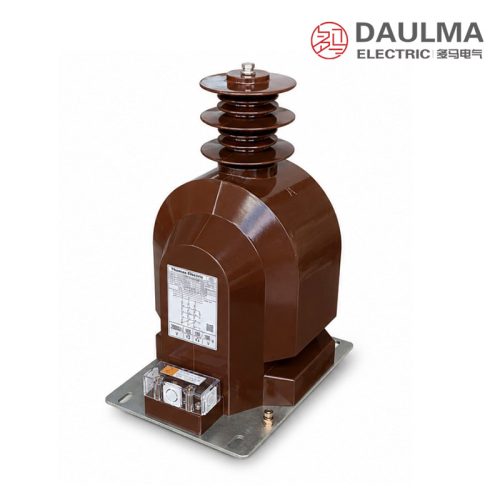

Konstrukce
JDZX(F)9-35Q má robustní konstrukci z lité epoxidové pryskyřice, která zcela zapouzdřuje všechny aktivní části do pevné, bezpórózní izolační matrice. Tento návrh zajišťuje vynikající odolnost proti vlhkosti, vysokou mechanickou pevnost a výjimečné dielektrické vlastnosti vhodné pro nepřetržitý provoz uvnitř budov. Jádro i vinutí jsou plně zabudovány do epoxidové hmoty, což eliminuje potřebu údržby vnější izolace. Svorkové připojení je integrováno přímo do litého tělesa s jasně označenými polaritami pro bezpečné a spolehlivé zapojení. Kompaktní a lehké pouzdro (58 kg) usnadňuje montáž do rozváděčových skříní bez nutnosti rozsáhlé konstrukční podpory.
Technické parametry
Provozní podmínky
- Poloha instalace: Vnitřní rozváděče, trafostanice nebo distribuční body
- Okolní teplota: -5 °C až +40 °C
- Nadmorská výška: ≤ 1000 m (standard), vyšší nadmořská výška na vyžádání
- Izolace: Litá epoxidová pryskyřice
- Kmitočet: 50 Hz nebo 60 Hz
- Připojení: Jednofázové (tři jednotky pro třífázový systém)
- Údržba: Minimální údržba (konstrukce z epoxidové pryskyřice)
Technické parametry
Řada JDZX(F)9-35Q zahrnuje jednofázové napěťové měniče pro vnitřní použití s izolací z litiny epoxidové pryskyřice určené pro soustavy 35 kV. Tyto jednotky pracují v rozsahu okolní teploty -5 °C až +40 °C a jsou vhodné pro instalace do nadmořské výšky 1000 m (vyšší nadmořské výšky na vyžádání). Splňují normy GB20840.1.3 a IEC61869-1.3.
| Typ | Jmenovité
napětí (kV) |
Kombinace
tříd |
Třída přesnosti
/ Jmenovitý výkon (VA) |
Tepelný limit
sekundárního výkonu (VA) |
|||
|---|---|---|---|---|---|---|---|
| 0,2 | 0,5 | 1 | 3P(6P) | ||||
| JDZX9-35Q | 35/√3 : 0,1/√3 : 0,1/3 | 0,2/3P(6P) 0,5/3P(6P) |
30 | 60 | 150 | 100 | 600 |
| JDZXF9-35Q | 35/√3 : 0,1/√3 : 0,1/√3 : 0,1/3 | 0,2/0,5/3P(6P) | 15 | 20 | 100 | 2*300 | |
Instalace a zapojení

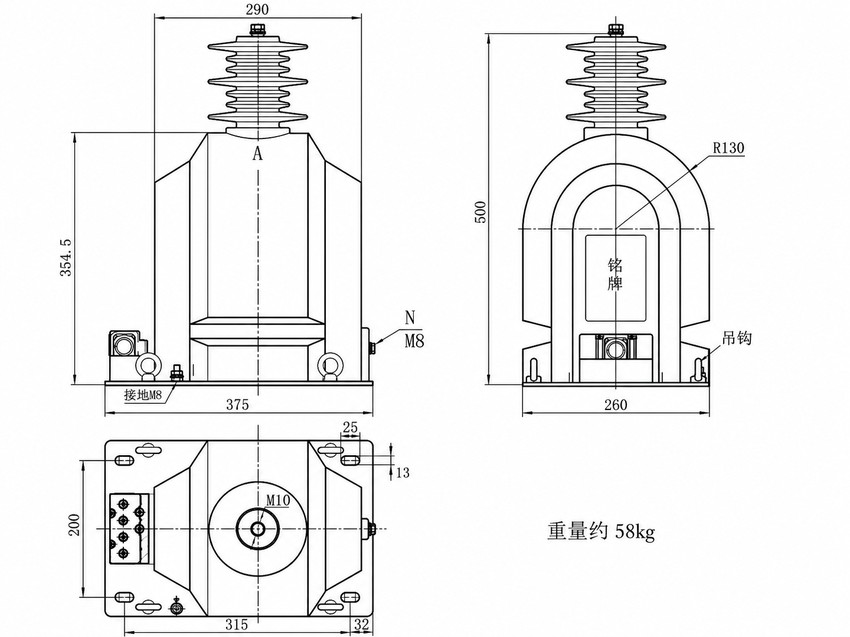

Instalační schéma
Měnič JDZX(F)9-35Q je určen pro vnitřní montáž v rozváděčích nebo trafostanicích. Pro třífázové soustavy instalujte tři jednotky, zajistěte dostatečnou vůli a pevné uchycení k základní desce (315 mm × 200 mm). Při manipulaci použijte závěsný hák a připojte svorku uzemnění (M8) k zařízení uzemnění.

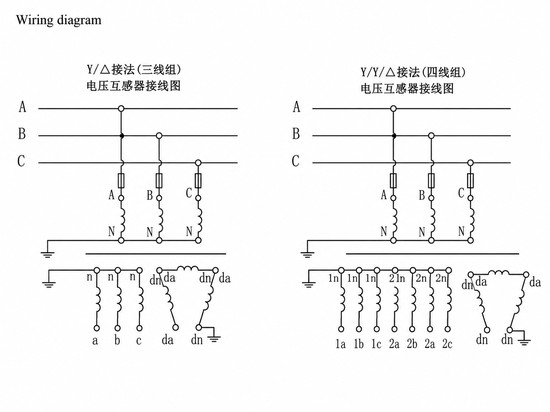

Schéma zapojení
Primární vinutí jsou připojena ve hvězdě s uzemněným neutrálem. Sekundární vinutí pro měření a ochranu jsou rovněž zapojena ve hvězdě. Reziduální vinutí jsou spojena v otevřeném trojúhelníku pro detekci poruchy země. Označení svorek odpovídá standardním IEC konvencím uvedeným ve schématu.
Výběr a časté otázky
Návod pro výběr
- Vybírejte podle napětí soustavy: JDZX(F)9-35Q je určen pro soustavy 35 kV s úrovní izolace 40,5/95/200 kV.
- Zvolte model JDZX9-35Q pro aplikace se třemi vinutími nebo JDZXF9-35Q pro konfiguraci se čtyřmi vinutími, která nabízí dva sekundární výstupy a vyšší flexibilitu.
- Vyberte třídu přesnosti dle účelu: 0,2 pro vysoce přesné měření, 0,5 pro běžné elektroměrové měření, 1,0 pro obecné měření nebo 3P/6P pro ochranné funkce.
- Stanovte jmenovitý výkon (15–150 VA) na základě celkové zátěže připojených přístrojů a relé.
- Upřesněte kmitočet (50 Hz nebo 60 Hz), typ vnitřní instalace a objednejte v sadách po třech kusech pro kompletní třífázové soustavy.
Nejčastější dotazy
Otázka 1: Čím se liší napěťový měnič JDZX9-35Q od JDZXF9-35Q?
JDZX9-35Q má třívinutou konfiguraci (Y/△) s tepelným limitem 600 VA a je ideální pro základní měření a ochranu. JDZXF9-35Q nabízí čtyřvinutý návrh (Y/Y/△) se dvěma výstupy 300 VA, což umožňuje redundantní nebo oddělené obvody pro měření a ochranu a zvyšuje tak flexibilitu systému.
Otázka 2: Jaké třídy přesnosti podporuje JDZX(F)9-35Q?
K dispozici jsou třídy přesnosti 0,2 pro fakturační měření, 0,5 pro běžné měření v distribuci, 1,0 pro obecné monitorování a 3P nebo 6P pro ochranná relé. Výběr by měl odpovídat požadavkům aplikace na přesnost a připojené zatížení.
Otázka 3: Kolik jednotek je potřeba pro kompletní třífázovou instalaci?
Jsou potřeba tři jednotky – jedna na fázi. Připojují se s primárními vinutími v uzemněné hvězdě (wye), sekundárními vinutími ve hvězdě pro měření a ochranu a reziduálními vinutími v otevřeném trojúhelníku pro detekci poruchy země.
Otázka 4: Vyžaduje epoxidový napěťový měnič pravidelnou údržbu?
Ne. Konstrukce z lité pryskyřice je plně utěsněná a bezúdržbová. Doporučuje se pouze občasná vizuální kontrola mechanického poškození, což eliminuje potřebu kontroly oleje, čištění nebo plánované servisní údržby.
Otázka 5: Kterým mezinárodním a národním normám tento měnič vyhovuje?
JDZX(F)9-35Q splňuje normy IEC 61869-1.3 (mezinárodní) a GB 20840.1.3 (čínské), což zajišťuje spolehlivý výkon a kompatibilitu v globálních středněnapěťových aplikacích.
Otázka 6: Jaké klíčové údaje je třeba potvrdit při objednávce?
Je třeba upřesnit model (JDZX9-35Q nebo JDZXF9-35Q), napětí soustavy (35 kV), konfiguraci vinutí, třídu přesnosti, jmenovitý výkon (ve VA), kmitočet (50 Hz nebo 60 Hz), požadavek na vnitřní instalaci a množství – obvykle tři jednotky pro třífázové soustavy.
Často kladené otázky
Q1: Jakou třídu přesnosti zvolit pro fakturační měření?
Pro fakturační měření zvolte třídu přesnosti 0,2 s jmenovitým výkonem 30 VA. Zajišťuje vysokou přesnost v sítích 35 kV dle IEC61869. Přesnou specifikaci potvrďte s výrobcem.
Q2: Lze tento měnič instalovat ve vyšší nadmořské výšce?
Standardní verze je určena pro nadmořskou výšku do 1000 metrů. Pro vyšší nadmořské výšky je nutná individuální úprava izolace. Kontaktujte nás pro technický posudek.
Q3: Jaké typové zkoušky a certifikáty měnič splňuje?
Výrobek splňuje mezinárodní normy IEC61869-1.3 a GB20840.1.3. Před odesláním prochází standardními továrními zkouškami. Kopie certifikátů a protokoly poskytneme na vyžádání.
Q4: Jak se zapojuje do třífázové soustavy 35 kV?
Jedná se o jednofázovou jednotku, proto se pro třífázový systém používají tři kusy. Určeno výhradně pro vnitřní rozváděče a trafostanice. Způsob zapojení konzultujte s projektantem.
Q5: Je možná výroba na míru a jaká je dodací lhůta?
Výroba nestandardních parametrů je možná po technické konzultaci. Dodací lhůta závisí na aktuální kapacitě a specifikaci. Pro přesný termín nás kontaktujte s poptávkou.
Q6: Pro jaké aplikace je tento epoxidový měnič určen?
Jde o vnitřní jednofázový napěťový měnič pro distribuční body a rozváděče 35 kV. Epoxidová izolace zajišťuje minimální údržbu. Vhodné pro sítě s kmitočtem 50 nebo 60 Hz.
Q7: Jaký je jmenovitý výkon pro třídu přesnosti 0,5?
Pro třídu přesnosti 0,5 je jmenovitý výkon 60 VA. Kombinace tříd zahrnují i 0,2/3P nebo 0,5/3P. Přesné parametry pro váš projekt potvrďte s našimi inženýry.
