Descripción general

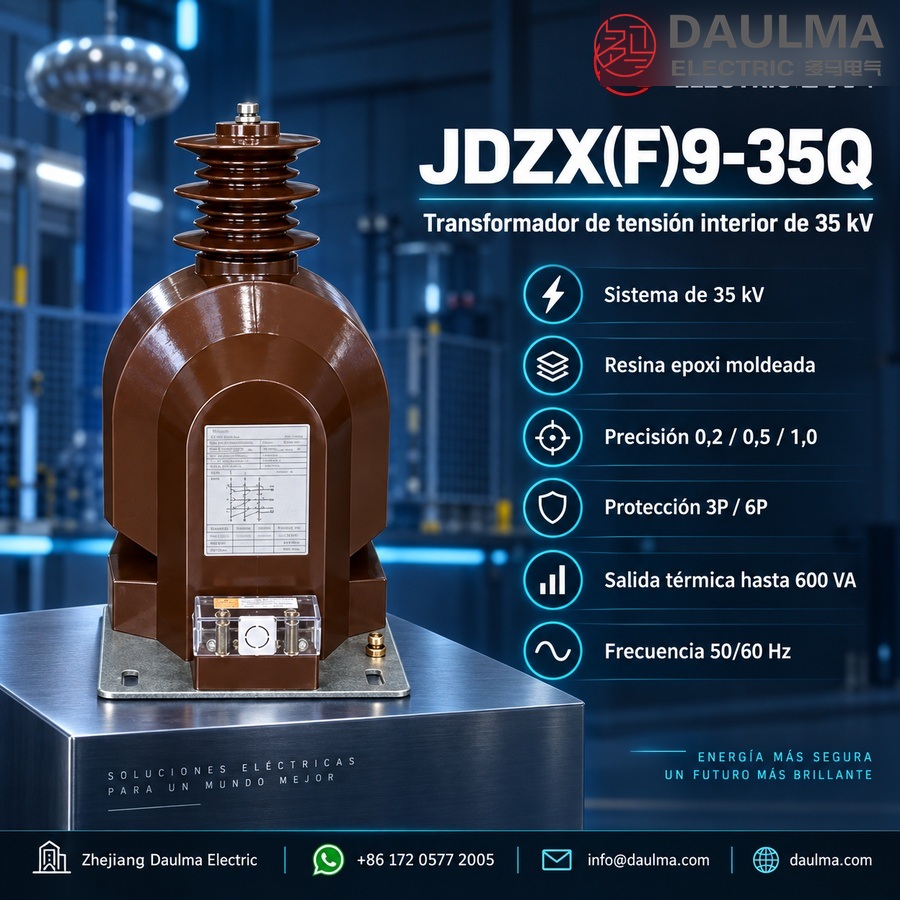

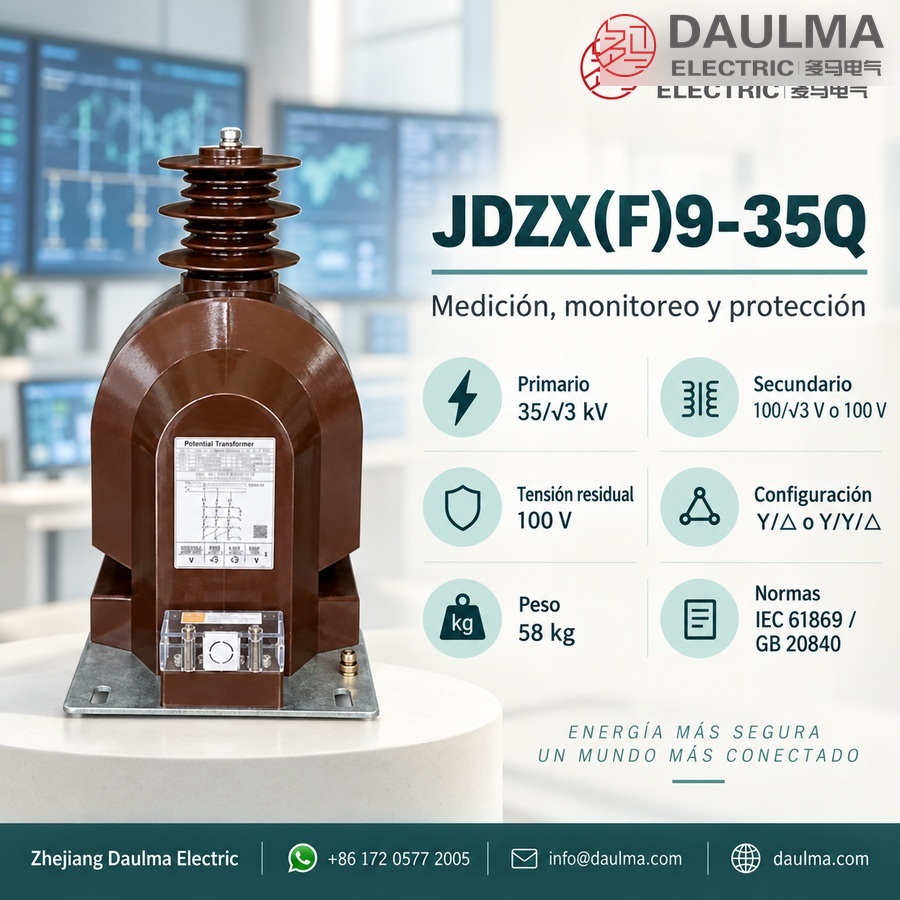

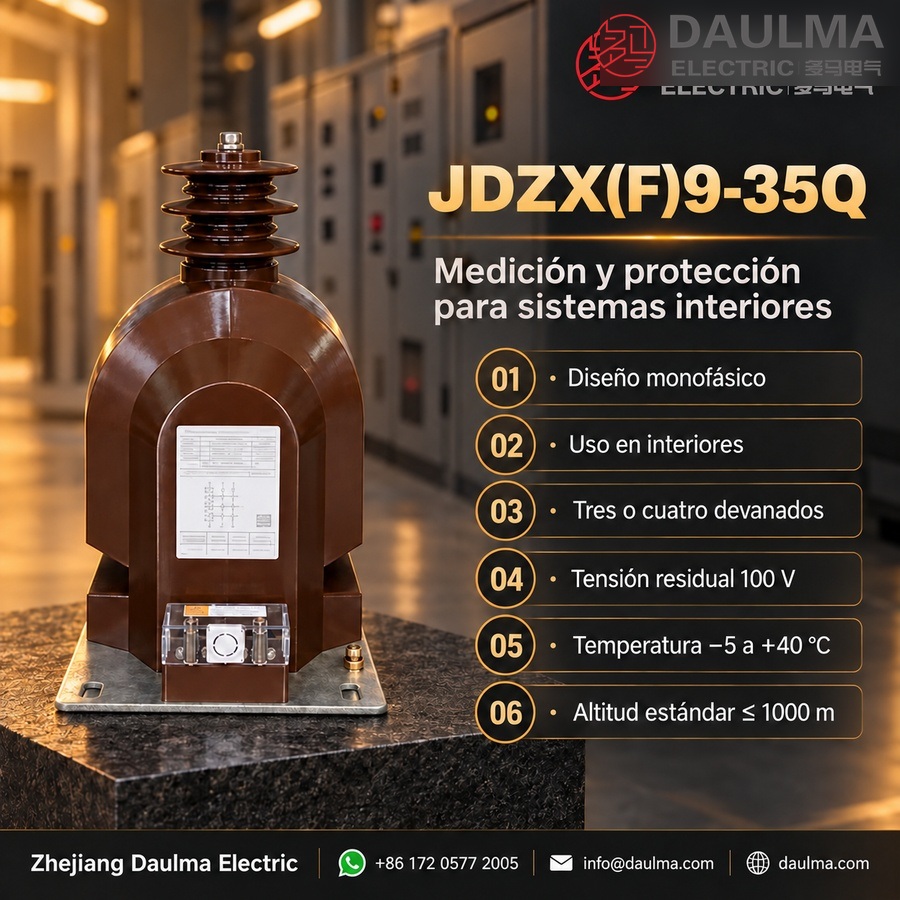

El JDZX(F)9-35Q es un transformador de tensión monofásico para interiores, moldeado en resina epoxi, diseñado para sistemas de distribución de media tensión de 35 kV. Utiliza tecnología avanzada de aislamiento moldeado en resina epoxi, proporcionando alta rigidez dieléctrica y funcionamiento libre de mantenimiento en entornos interiores.
Esta serie admite múltiples clases de exactitud (0,2; 0,5; 1,0; 3P/6P) y ofrece configuraciones flexibles de devanados para aplicaciones de medición de energía, monitoreo de tensión y protección mediante relés. Disponible en modelos de tres devanados (JDZX9-35Q, Y/△) y cuatro devanados (JDZXF9-35Q, Y/Y/△), proporciona una capacidad térmica máxima de salida de hasta 600 VA, manteniendo un diseño compacto de 58 kg para facilitar su instalación.
Resumen de características técnicas
| Parámetro | Valor nominal |
|---|---|
| Tensión del sistema | 35 kV |
| Tensión máxima del sistema | 40,5 kV |
| Nivel de aislamiento | 40,5/95/200 kV |
| Tensión primaria | 35/√3 kV |
| Tensión secundaria | 100/√3 V o 100 V |
| Tensión residual | 100 V (delta abierta) |
| Clases de exactitud | 0,2; 0,5; 1,0; 3P; 6P |
| Salida térmica límite | Hasta 600 VA |
| Frecuencia | 50 Hz |
| Fase | Monofásico |
| Tipo de instalación | Interior |
| Material de aislamiento | Resina epoxi moldeada |
Construcción
El JDZX(F)9-35Q presenta una robusta construcción moldeada en resina epoxi, encapsulando todos los componentes activos en una matriz sólida y libre de vacíos. Este diseño ofrece excelente resistencia a la humedad, alta resistencia mecánica y un rendimiento dieléctrico superior, adecuado para operación continua en interiores. El núcleo y los devanados están completamente embebidos en la resina epoxi, eliminando la necesidad de mantenimiento del aislamiento externo. Las conexiones de bornes están integradas en el cuerpo moldeado con indicadores claros de polaridad, garantizando un cableado seguro y fiable. La carcasa compacta y ligera (58 kg) facilita su montaje en celdas de media tensión sin requerir soportes estructurales extensos.
Parámetros técnicos
Condiciones de servicio
- Posición de instalación: Celdas de media tensión, subestaciones o puntos de distribución en interiores
- Temperatura ambiente: -5 °C a +40 °C
- Altitud: ≤ 1000 m (estándar); altitudes superiores disponibles bajo pedido
- Aislamiento: Resina epoxi moldeada
- Frecuencia: 50 Hz o 60 Hz
- Conexión: Monofásico (tres unidades para sistema trifásico)
- Mantenimiento: Mínimo (diseño en resina epoxi)
Parámetros técnicos
La serie JDZX(F)9-35Q comprende transformadores de tensión monofásicos para interiores, moldeados en resina epoxi, diseñados para sistemas de 35 kV. Estas unidades operan en un rango de temperatura ambiente de -5 °C a +40 °C y son aptas para instalaciones hasta 1000 m de altitud (altitudes superiores disponibles bajo pedido). Cumplen con las normas GB20840.1.3 e IEC61869-1.3.
| Tipo | Tensión
nominal (kV) |
Combinación
de clases |
Clase de exactitud
/ Potencia nominal (VA) |
Potencia térmica
límite secundaria (VA) |
|||
|---|---|---|---|---|---|---|---|
| 0,2 | 0,5 | 1 | 3P(6P) | ||||
| JDZX9-35Q | 35/√3 : 0,1/√3 : 0,1/3 | 0,2/3P(6P) 0,5/3P(6P) |
30 | 60 | 150 | 100 | 600 |
| JDZXF9-35Q | 35/√3 : 0,1/√3 : 0,1/√3 : 0,1/3 | 0,2/0,5/3P(6P) | 15 | 20 | 100 | 2*300 | |
Instalación y cableado
Diagrama de instalación
El JDZX(F)9-35Q está diseñado para montaje en interiores en celdas o subestaciones. Instale tres unidades para sistemas trifásicos, asegurando holgura adecuada y fijación segura a la placa base (315 mm × 200 mm). Utilice el gancho de izado durante la manipulación y conecte el borne de puesta a tierra (M8) a la toma de tierra de la instalación.
Diagrama de conexiones
Los devanados primarios se conectan en configuración estrella con el punto neutro a tierra. Los devanados secundarios para medición y protección también se cablean en estrella. Los devanados de tensión residual se conectan en disposición delta abierta para permitir la detección de fallas a tierra. Las marcas en los bornes siguen las convenciones estándar de la IEC, tal como se muestra en el diagrama.
Selección y preguntas frecuentes
Guía de selección
- Seleccione según la tensión del sistema: el JDZX(F)9-35Q está clasificado para sistemas de 35 kV con nivel de aislamiento 40,5/95/200 kV.
- Elija el modelo JDZX9-35Q para aplicaciones de tres devanados o JDZXF9-35Q para configuraciones de cuatro devanados que ofrecen salidas secundarias duales y mayor flexibilidad.
- Seleccione la clase de exactitud según la aplicación: 0,2 para medición de alta precisión, 0,5 para medición estándar, 1,0 para medición general o 3P/6P para funciones de protección.
- Determine la potencia nominal (15–150 VA) según la carga total de los instrumentos y relés conectados.
- Especifique la frecuencia (50 Hz o 60 Hz), el tipo de instalación interior y solicite en juegos de tres unidades para sistemas trifásicos completos.
Preguntas Frecuentes
Q1: ¿Es apto este transformador de tensión 35kV para instalación en exteriores?
No, está diseñado exclusivamente para interiores. Opera en celdas de media tensión con temperaturas de -5 °C a +40 °C. Consulte alternativas para exteriores si es necesario.
Q2: ¿Qué clases de exactitud están disponibles para este transformador de tensión?
Ofrece clases 0,2; 0,5; 1 y 3P(6P) según IEC 61869. Seleccione la clase 0,2 para mediciones de alta precisión. Confirme la potencia nominal en VA con su requerimiento específico.
Q3: ¿Puede utilizarse este equipo en altitudes superiores a los 1000 metros?
Sí, bajo pedido y confirmación de fábrica. El modelo estándar opera hasta 1000 m de altitud. Contacte a nuestro equipo técnico para evaluar las modificaciones de aislamiento necesarias.
Q4: ¿Cómo se conecta este transformador monofásico en un sistema trifásico?
Se requieren tres unidades monofásicas para formar el banco trifásico. El diseño en resina epoxi moldeada garantiza un mantenimiento mínimo. Verifique el espacio en celda para la instalación de las tres unidades.
Q5: ¿Qué normas internacionales cumple este transformador de tensión de resina epoxi?
Cumple estrictamente con las normas IEC 61869-1.3 y GB20840.1.3. Estas certificaciones garantizan el rendimiento en sistemas de 35 kV. Solicite los reportes de pruebas de fábrica antes de la compra.
Q6: ¿Cuál es la aplicación principal del transformador de tensión JDZX9-35Q?
Se utiliza en subestaciones y puntos de distribución de media tensión en interiores. Su diseño de 35 kV es ideal para medición y protección. Consulte el catálogo para especificaciones completas.
Q7: ¿Opera este transformador de tensión 35kV en redes de 60 Hz?
Sí, es totalmente compatible con frecuencias de 50 Hz y 60 Hz. Esta flexibilidad asegura un rendimiento óptimo en diversas redes eléctricas. Especifique la frecuencia de su red al realizar el pedido.
