Technické parametry

Provozní podmínky

• Nadmořská výška: do 1000 m
• Okolní teplota: -25 °C až +40 °C
• Relativní vlhkost: do 85 % při 20 °C
• Odolnost proti vibracím: Výrobek prošel přímým vibračním testem s intenzitou 0,4 g třemi sinusovými vlnami, což odpovídá vysoké seizmické intenzitě dle výrobního listu.
• Provozní prostředí: Vnitřní, čisté, vhodné pro olejová zařízení středního napětí.

Technické parametry

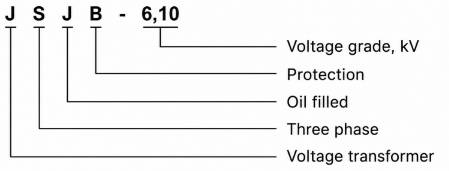

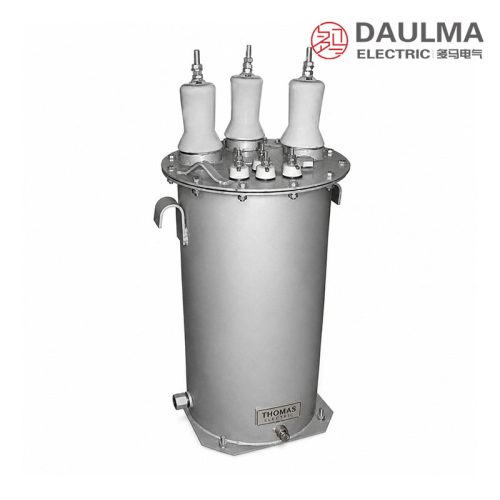

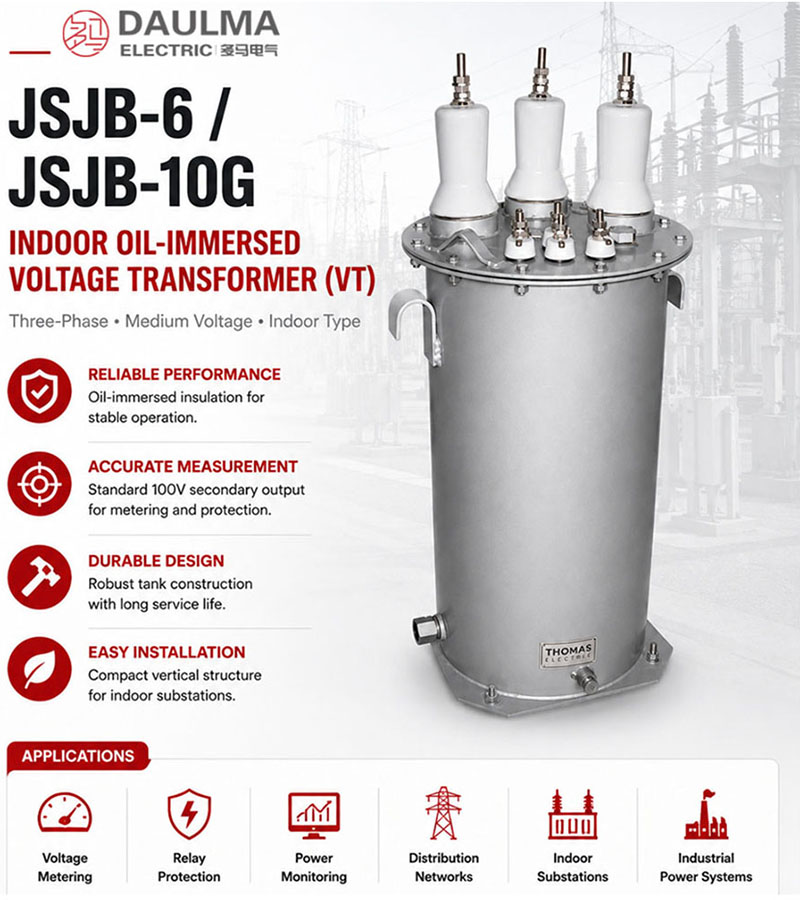

Transformátor JSJB-6/10G je třífázový měřicí transformátor s olejovou izolací pro vnitřní použití, určený pro soustavy 6 kV a 10 kV, se spojovací skupinou vinutí Y/Y0-12 a jmenovitým sekundárním napětím 100 V. Provozuje se v rozsahu okolní teploty -25 °C až +40 °C a do nadmořské výšky 1000 m, vhodný pro měření napětí, elektroměrování a reléovou ochranu.

Tabulka dat měřicího transformátoru

Instalace a zapojení

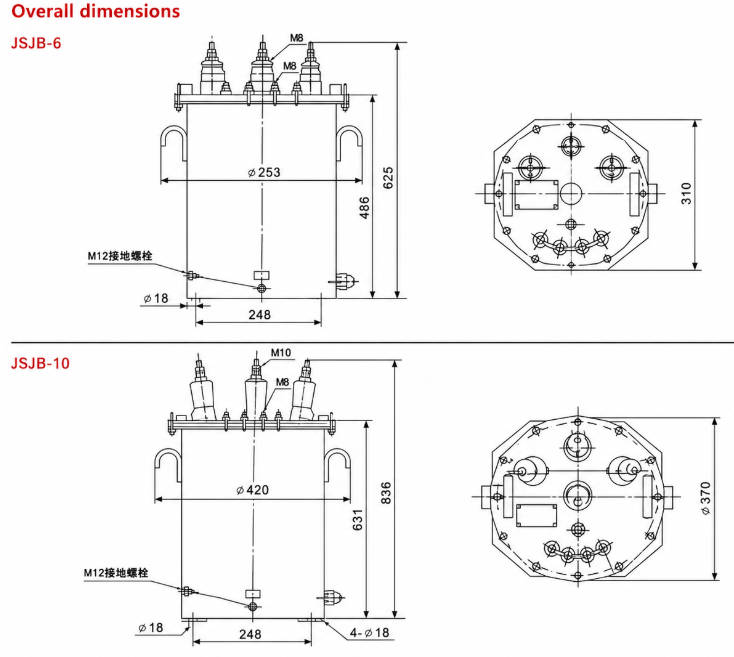

Instalační schéma

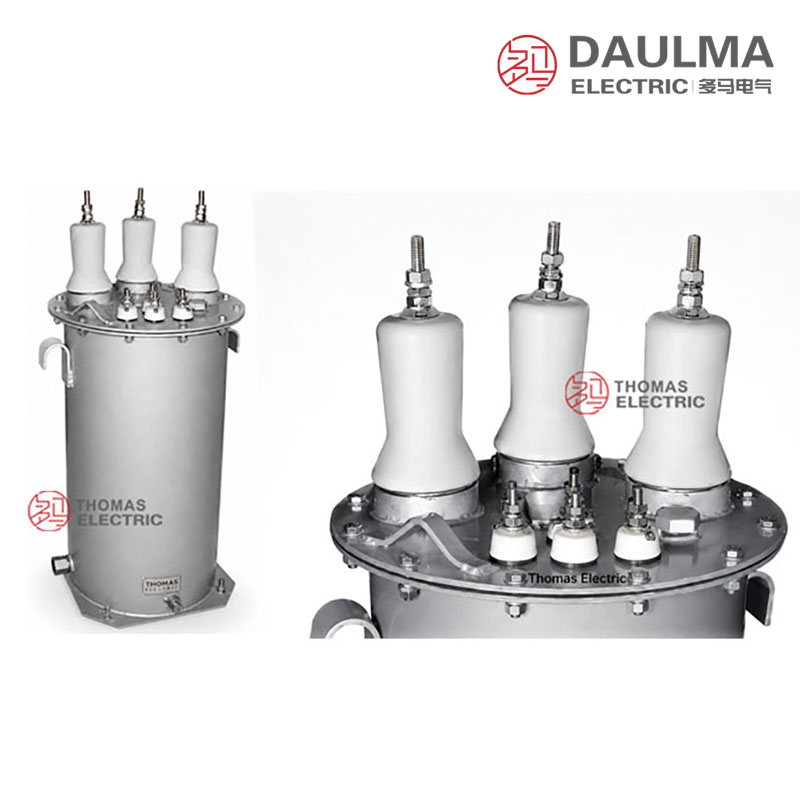

Řada JSJB-6/10G musí být instalována v souladu se schváleným projektem, základovým uspořádáním a předepsanými vzdálenostmi. Před instalací ověřte rozměry nádrže, vůli keramických převodníků, polohu sekundárních svorek, místo uzemnění a dostatečný prostor pro údržbu.

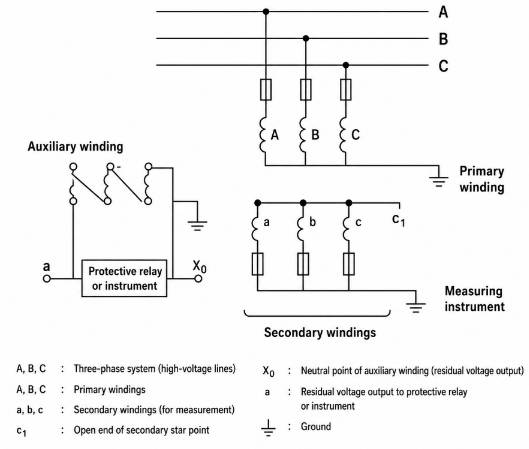

Schéma zapojení

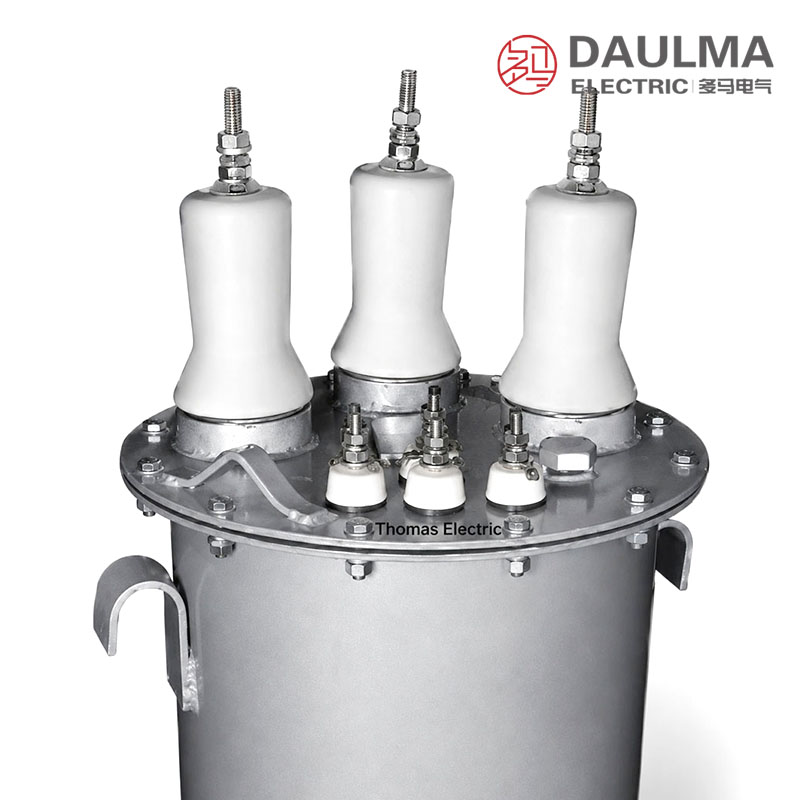

• Primární svorky jsou přístupné prostřednictvím keramických převodníků namontovaných na víku nádrže.
• Sekundární svorky musí být připojeny přesně podle schváleného schématu zapojení.
• Fázová posloupnost na straně vysokého napětí musí být A-B-C a na straně nízkého napětí a-b-c.
• Spojovací skupina vinutí je Y/Y0-12, jak je uvedeno v tabulce technických dat.
• Všechna uzemnění musí splňovat platné bezpečnostní předpisy projektu.

Výběr a časté otázky

Průvodce výběrem

• Vyberte model (JSJB-6, JSJB-10 nebo JSJB-6/10G) podle napětí vaší soustavy: pro 6 kV systémy se obvykle používá JSJB-6 s primárním napětím 6000 V, zatímco pro 10 kV systémy se používá JSJB-10 s primárním napětím 10 000 V.
• Zvolte jmenovitý výkon podle celkové sekundární zátěže, která zahrnuje měřicí přístroje, relé, monitorovací zařízení, svorkovnice a ztráty v přívodech – zajistěte, aby tato zátěž nepřekročila jmenovitou kapacitu transformátoru pro požadovanou třídu přesnosti.
• Určete vhodnou třídu přesnosti: třída 0,5 pro vysoce přesné měření energie, třída 1 pro běžné měření a třída 3 pro indikační nebo pomocné ochranné funkce, kde je přijatelná nižší přesnost.
• Ověřte, že váš systém má nepřímo uzemněný neutrální bod, protože tato řada transformátorů je navržena specificky pro taková zapojení.
• Upřesněte klíčové objednávkové údaje včetně spojovací skupiny (např. Y/Y0-12), jmenovitého kmitočtu (50 Hz nebo 60 Hz), provozního prostředí (vnitřní, nadmořská výška, teplota, vlhkost) a případných speciálních požadavků na dokumentaci nebo balení.

Často kladené otázky

Otázka 1: K čemu slouží měřicí transformátor napětí JSJB-6/10G?

Transformátor JSJB-6/10G převádí třífázové primární napětí 6 kV nebo 10 kV na standardní sekundární signál 100 V pro přesné měření napětí, elektroměrování a reléovou ochranu ve středonapěťových rozvodných soustavách.

Otázka 2: Jak si vybrat mezi modely JSJB-6 a JSJB-10?

Model JSJB-6 vyberte pro 6 kV systémy (primární napětí 6000 V / sekundární 100 V) a JSJB-10 pro 10 kV systémy (primární napětí 10 000 V / sekundární 100 V). Jejich jmenovité výkony, mezní výstupy a hmotnosti se rovněž liší.

Otázka 3: Jaké sekundární napětí poskytuje JSJB-6/10G?

Poskytuje standardní sekundární napětí 100 V, kompatibilní s běžnými voltmetry, elektroměry, ochrannými relé a monitorovacími přístroji.

Otázka 4: Jak určit správný jmenovitý výkon pro mou aplikaci?

Vypočítejte celkovou sekundární zátěž – včetně všech připojených zařízení a ztrát v přívodech – a vyberte jmenovitý výkon, který tuto hodnotu pokryje nebo překročí při požadované třídě přesnosti.

Otázka 5: Lze JSJB-6/10G použít v soustavě s přímo uzemněným neutrálem?

Ne, tato řada transformátorů je určena pro soustavy s nepřímo uzemněným neutrálem. Pro přímo uzemněné nebo jiné speciální uzemňovací uspořádání kontaktujte technickou podporu před výběrem.

Otázka 6: Pro jaké provozní podmínky je vhodná instalace JSJB-6/10G?

Je určen pro vnitřní použití do nadmořské výšky 1000 m, okolní teploty od -25 °C do +40 °C a relativní vlhkosti do 85 % při 20 °C.

Otázka 7: Jaké údaje musím uvést při objednávce JSJB-6/10G?

Uveďte model, primární a sekundární napětí, jmenovitý kmitočet, třídu přesnosti, jmenovitý výkon, spojovací skupinu, způsob uzemnění soustavy, provozní podmínky, počet kusů a případné speciální požadavky na osvědčení, zkušební protokoly, jazyk typového štítku nebo balení.

Často kladené otázky

Q1: Lze tento třífázový měřicí transformátor použít pro reléovou ochranu?

Ano, je vhodný pro měření napětí, elektroměrování i reléovou ochranu v sítích 6 kV a 10 kV. Sekundární napětí je 100 V se spojovací skupinou Y/Y0-12. Pro konkrétní zatížení kontaktujte výrobce.

Q2: Jaké jsou požadavky na instalační prostředí pro JSJB-10?

Transformátor je určen výhradně pro vnitřní instalaci v čistém prostředí. Provozní teplota je -25 °C až +40 °C a nadmořská výška do 1000 m. Při vyšší vlhkosti vyžadujte úpravu prostředí.

Q3: Jaký je jmenovitý výkon pro třídu přesnosti 0,5 u JSJB-6?

Pro třídu přesnosti 0,5 je jmenovitý výkon 80 VA při sekundárním napětí 100 V. Mezní kapacita činí 640 VA. Přesné parametry pro váš projekt ověříme na poptávku.

Q4: Je možné objednat nestandardní primární napětí pro JSJB-10?

Výroba na míru je možná po individuální dohodě. Standardně dodáváme verze pro 6000 V a 10000 V. Pro nestandardní požadavky nás kontaktujte s technickou specifikací.

Q5: Jaké výstupní testy se provádějí před expedicí měřicích transformátorů?

Každý kus prochází standardními výstupními testy a přímým vibračním testem s intenzitou 0,4 g. Kompletní protokol o zkouškách poskytneme na vyžádání. Pro detaily k certifikaci kontaktujte obchodní oddělení.

Q6: Kde lze tento olejový měřicí transformátor středního napětí instalovat?

Jde o olejový měřicí transformátor pro vnitřní rozvodny středního napětí 6 kV a 10 kV. Hmotnost 48 kg usnadňuje manipulaci. Pro aplikace v agresivním prostředí vyžadujte venkovní variantu.
