Descripción general
El JSJB-6/10G es un transformador de tensión trifásico, interior y con aislamiento en aceite, diseñado para sistemas eléctricos de corriente alterna de 6 kV y 10 kV. Cuenta con aislamiento lleno de aceite y proporciona una salida secundaria estandarizada de 100 V para una transformación precisa de tensión en aplicaciones de media tensión.
Diseñado para sistemas con punto neutro no directamente a tierra, cumple con los requisitos para medición de tensión, facturación energética y circuitos de protección por relés. La unidad cumple con las normas IEC y nacionales pertinentes en cuanto a precisión, seguridad y rendimiento en entornos interiores de distribución, como paneles de medida y celdas de subestación.
Resumen de características técnicas
| Parámetro | Valor nominal |
|---|---|
| Tensión primaria | 6kV / 10kV |
| Tensión secundaria | 100V |
| Configuración de fases | Trifásico |
| Tipo de aislamiento | Aislamiento en aceite |
| Ambiente de instalación | Interior |
| Neutro del sistema | No directamente a tierra |
| Clase de precisión (medición) | 0.2 / 0.5 |
| Clase de precisión (protección) | 3P / 6P |
| Frecuencia | 50Hz |
| Método de refrigeración | Convección natural del aceite |
| Resistencia térmica a corto plazo | Según IEC 61869 |
| Grado de protección | IP00 (solo uso interior) |
Designación del modelo
- J: Transformador de tensión
- S: Estructura trifásica
- J: Tipo de aislamiento lleno de aceite / inmersión en aceite
- B: Tipo de protección / código de diseño relacionado con protección
- 6 / 10: Nivel de tensión nominal: 6 kV o 10 kV
- G: Variante del producto / código de diseño según especificación del fabricante
Construcción

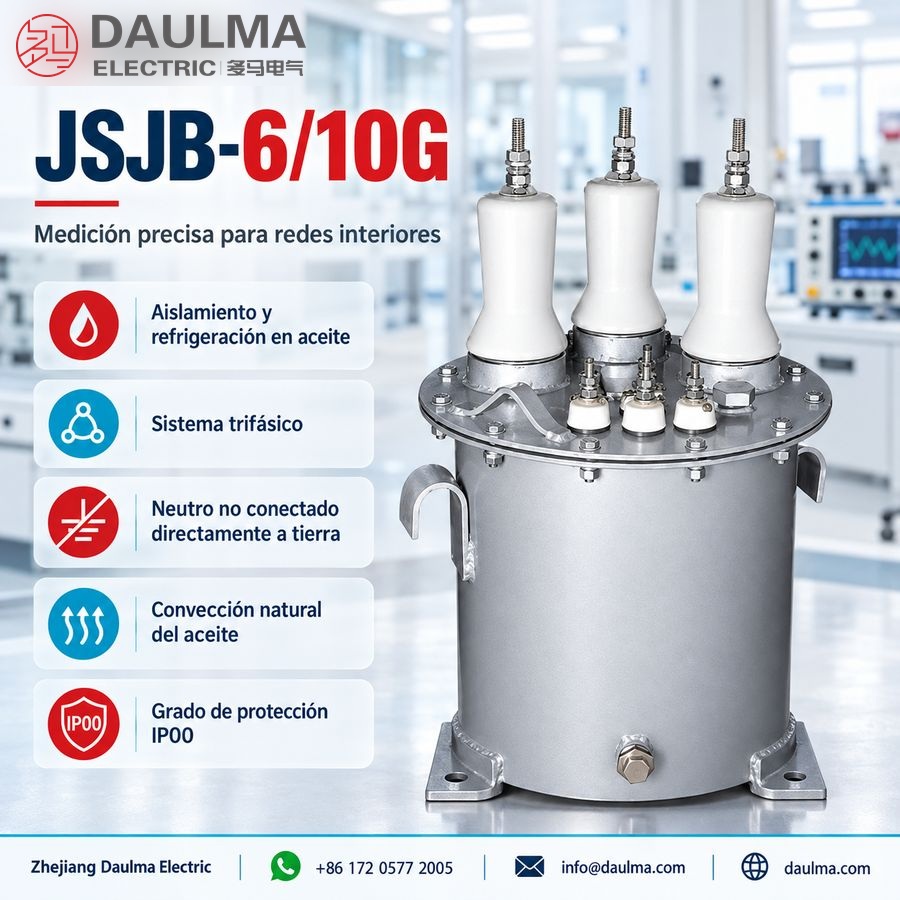

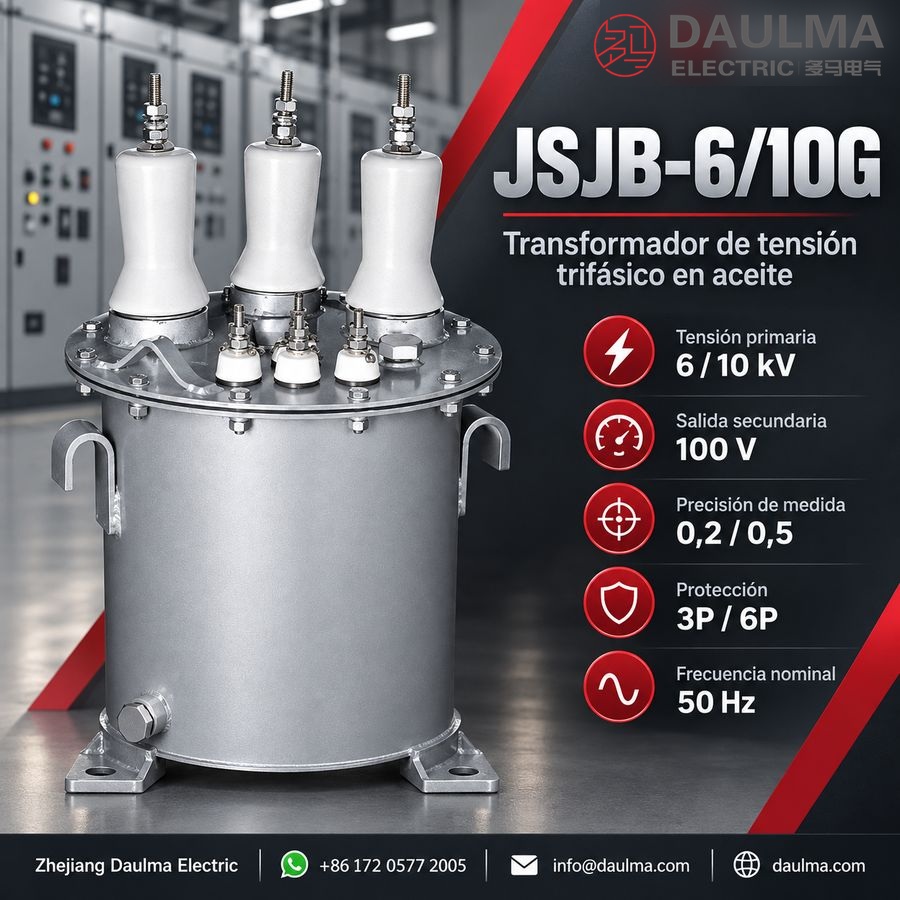

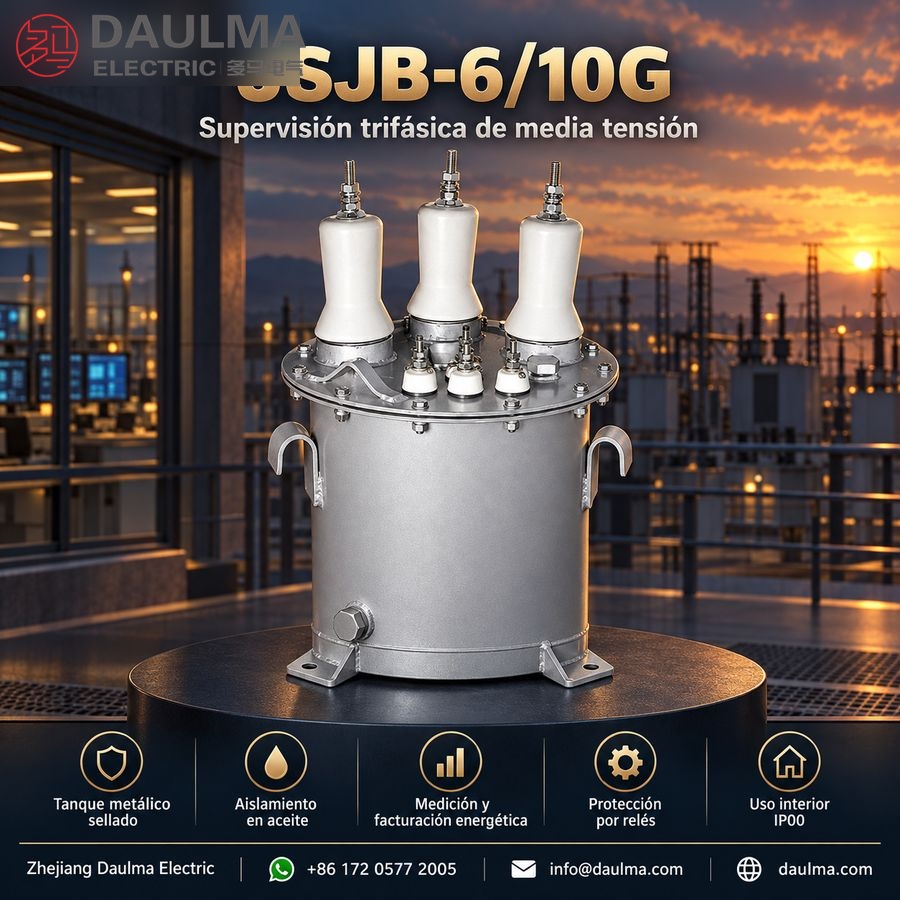

El JSJB-6/10G presenta una robusta construcción tipo tanque lleno con aceite aislante de alta calidad, que proporciona tanto aislamiento eléctrico como refrigeración. El núcleo y los devanados están completamente sumergidos en aceite dentro de una envolvente metálica sellada, garantizando un rendimiento térmico estable y fiabilidad a largo plazo. Los devanados primario y secundario están dispuestos concéntricamente alrededor del núcleo magnético, optimizados para baja reactancia de fuga y alta precisión. Las boquillas terminales están diseñadas para conexiones seguras en interiores, e incluye compensación de expansión del aceite para acomodar los ciclos térmicos. Todos los materiales cumplen con los requisitos estándar de resistencia al fuego y seguridad ambiental en instalaciones interiores de media tensión.
Parámetros técnicos
Condiciones de servicio
- Altitud: no superior a 1000 m
- Temperatura ambiente: -25 °C a +40 °C
- Humedad relativa: inferior al 85 % a 20 °C
- Resistencia a vibraciones: El producto ha superado pruebas directas de vibración con una intensidad de 0,4 g en tres ondas senoidales, equivalente a una condición de alta intensidad sísmica según la ficha técnica del producto.
- Ambiente de instalación: Interior, limpio y adecuado para equipos de media tensión con aislamiento en aceite.
Parámetros técnicos
El JSJB-6/10G es un transformador de tensión trifásico interior con aislamiento en aceite, diseñado para sistemas de 6 kV y 10 kV, con conexión de devanados Y/Y0-12 y tensión secundaria nominal de 100 V. Opera en un rango de temperatura ambiente de -25 °C a +40 °C y a altitudes no superiores a 1000 m, apto para aplicaciones de medición de tensión, facturación energética y protección por relés.
Datos del transformador de tensión
| Tipo | Tensión primaria nominal (V) |
Tensión secundaria nominal (V) |
Potencia nominal (VA) 0.5 |
Potencia nominal (VA) 1 |
Potencia nominal (VA) 3 |
Potencia límite (VA) |
Grupo de conexión |
Peso (kg) |
|---|---|---|---|---|---|---|---|---|
| JSJB-6 | 6000 | 100 | 80 | 150 | 320 | 640 | Y/Y0-12 | 48 |
| JSJB-10 | 10000 | 100 | 120 | 200 | 480 | 960 | Y/Y0-12 | 105 |
Instalación y cableado
Diagrama de instalación
La serie JSJB-6/10G debe instalarse conforme al plano del proyecto aprobado, la disposición de la base y las distancias mínimas especificadas. Antes de la instalación, verifique las dimensiones del tanque, la distancia libre de las boquillas cerámicas, la ubicación de los bornes secundarios, el punto de puesta a tierra y el espacio adecuado para mantenimiento.
Diagrama de conexiones
- Los bornes primarios son accesibles mediante boquillas cerámicas montadas en la tapa del tanque.
- Los bornes secundarios deben conectarse estrictamente según el diagrama de conexiones aprobado.
- La secuencia de fases en el lado de alta tensión será A-B-C y a-b-c en el lado de baja tensión.
- El grupo de conexión de los devanados es Y/Y0-12, según se especifica en la tabla de datos técnicos.
- Todas las conexiones a tierra deben cumplir con las normas de seguridad eléctrica del proyecto aplicables.
Selección y preguntas frecuentes
Guía de selección
- Seleccione el modelo (JSJB-6, JSJB-10 o JSJB-6/10G) según la tensión de su sistema: los sistemas de 6 kV normalmente usan el JSJB-6 con tensión primaria de 6000 V, mientras que los sistemas de 10 kV usan el JSJB-10 con tensión primaria de 10000 V.
- Elija la potencia nominal de acuerdo con la carga total secundaria, que incluye contadores, relés, dispositivos de monitorización, equipos terminales y pérdidas en el cableado; asegúrese de que no supere la capacidad nominal del transformador para la clase de precisión requerida.
- Determine la clase de precisión adecuada: Clase 0.5 para medición de alta precisión, Clase 1 para medición general y Clase 3 para indicación o funciones auxiliares de protección donde se acepta menor precisión.
- Confirme que su sistema utiliza un punto neutro no directamente a tierra, ya que esta serie de transformadores está diseñada específicamente para dichas configuraciones.
- Especifique detalles clave al realizar el pedido, incluyendo grupo de conexión (p. ej., Y/Y0-12), frecuencia nominal (50 Hz o 60 Hz), ambiente de instalación (interior, altitud, temperatura, humedad) y cualquier requisito especial para documentación o embalaje.
Preguntas Frecuentes
Q1: ¿Puede instalarse este transformador de tensión JSJB-6/10G en exteriores?
No, el diseño es exclusivamente para interiores. Requiere un ambiente limpio para equipos de media tensión con aislamiento en aceite. Consulte con nuestro equipo si su proyecto requiere una solución para exteriores.
Q2: ¿Qué clase de precisión se requiere para la facturación energética?
Se recomienda la clase 0,5 para aplicaciones de medición y facturación. El modelo JSJB-6 soporta esta carga nominal en sistemas de 6 kV. Confirme la clase exacta con nuestro equipo técnico.
Q3: ¿Cuáles son las pruebas de fábrica realizadas antes del envío?
Cada unidad supera pruebas directas de vibración de 0,4 g y ensayos eléctricos estándar. Los certificados se incluyen con la documentación de entrega. Solicite el protocolo de pruebas específico al realizar su pedido.
Q4: ¿Cómo afecta la altitud a la instalación de este transformador?
La altitud máxima de servicio no debe superar los 1000 metros, operando entre -25 °C y +40 °C. Para altitudes superiores, contáctenos para evaluar la necesidad de ajustes de aislamiento.
Q5: ¿Cuándo es necesario confirmar la personalización del grupo de conexión?
La personalización es necesaria si su red requiere un grupo distinto a Y/Y0-12 o una tensión secundaria diferente a 100 V. Cualquier modificación está sujeta a confirmación de fábrica. Envíe sus especificaciones técnicas para evaluar la viabilidad.
Q6: ¿Por qué se utiliza aislamiento en aceite en este modelo?
El aislamiento en aceite asegura un rendimiento óptimo en tableros interiores. Está diseñado para medición, facturación y protección por relés en redes de 6 kV y 10 kV. Consulte nuestro catálogo para más detalles.
