Přehled

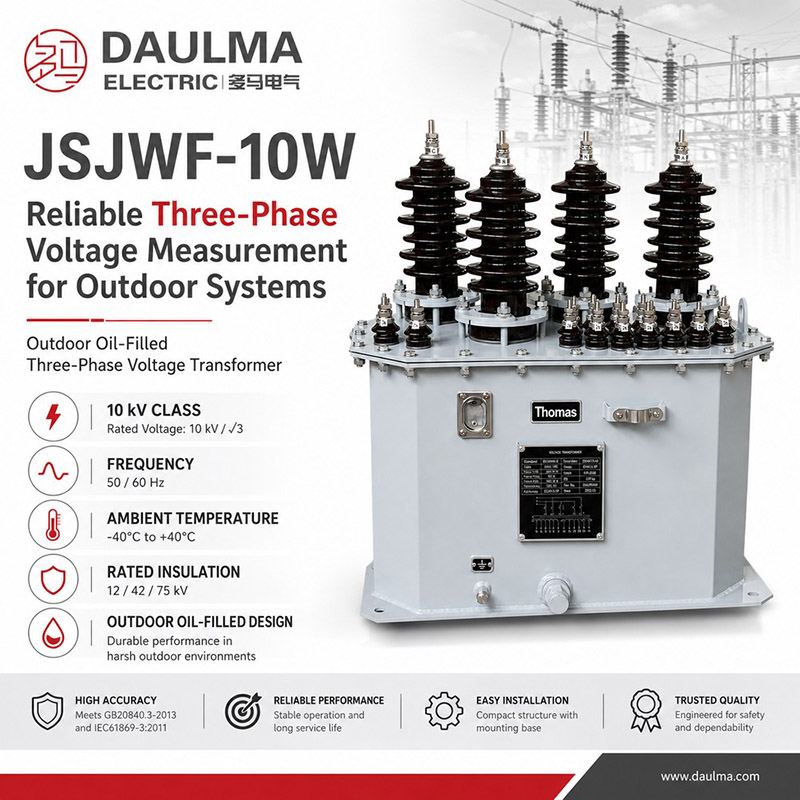

JSJWF-6W a JSJWF-10W jsou venkovní olejové třífázové napěťové transformátory určené pro středněnapěťové distribuční systémy 10 kV. Využívají olejovou izolaci, která zajišťuje vysokou dielektrickou pevnost a stabilní provoz i za náročných venkovních podmínek.
Tento transformátor podporuje více tříd přesnosti (0,2; 0,5; 1,0) a nabízí flexibilní zapojení vinutí (Y/△ třívinuté nebo Y/Y/△ čtyřvinuté) pro aplikace ochrany, měření a monitorování kvality elektrické energie. S maximálním výkonem 600 VA a provozním teplotním rozsahem od -40 °C do +40 °C splňuje normy IEC a GB pro venkovní měření napětí v rozvodnách a průmyslových provozech.
Přehled klíčových parametrů
| Parametr | Hodnota |
|---|---|
| Napětí sítě | 10 kV |
| Typ izolace | Olejová |
| Fáze | Třífázové |
| Třídy přesnosti | 0,2; 0,5; 1,0 |
| Konfigurace vinutí | Y/△ (3-vinuté), Y/Y/△ (4-vinuté) |
| Max. výstupní výkon | 600 VA |
| Provozní teplota | -40 °C až +40 °C |
| Provozní prostředí | Venkovní |
| Primární napětí | 10/√3 kV |
| Sekundární napětí | 100/√3 V, 100 V |
| Kmitočet | 50 Hz |
| Dielektrická pevnost | Vysoká (olejová izolace) |
Konstrukce
Transformátor JSJWF-10W má robustní konstrukci s plně uzavřenou olejovou nádrží, která brání pronikání vlhkosti a úniku oleje. Jádro a vinutí jsou ponořeny do vysoce kvalitního izolačního oleje, což zajišťuje vynikající dielektrickou pevnost a efektivní odvod tepla. Primární vinutí jsou z lakovaného měděného drátu, zatímco sekundární vinutí jsou zalita do pryskyřice pro mechanickou stabilitu a odolnost proti vlhkosti. Kryt je vyroben z pozinkované oceli s protikorozní úpravou vhodnou pro dlouhodobý venkovní provoz. Všechny průchodky a svorky jsou navrženy pro bezpečné a odolné spojení v souladu s požadavky na venkovní instalace.
Technické parametry
Provozní podmínky
- Umístění instalace: Venkovní rozváděče, rozvodny nebo distribuční body
- Okolní teplota: -40 °C až +40 °C
- Nadm. výška: ≤ 1000 m (standard), vyšší nadmořská výška na vyžádání
- Izolace: Olejová
- Kmitočet: 50 Hz nebo 60 Hz
- Zapojení: Y/△ (třívinuté) nebo Y/Y/△ (čtyřvinuté)
- Údržba: Doporučena pravidelná kontrola hladiny a kvality oleje
Technické parametry
Transformátor JSJWF-10W je venkovní olejový třífázový napěťový transformátor určený pro systémy 10 kV. Má olejovou izolaci, pracuje v okolní teplotě od -40 °C do +40 °C a je vhodný pro instalace do nadmořské výšky 1000 m (vyšší nadmořské výšky na vyžádání). Výrobek splňuje normy GB20840.3-2013 a IEC61869-3:2011.
| Typ | Jmenovité napětí | Třída přesnosti /
Jmenovitý výstup (VA) |
Max.
výstup |
Jmenovitá
izolace (kV) |
|---|---|---|---|---|
| JSJWF-10W | 10/√3 : 0,1/√3 : 0,1/3 | 0,2/3P-3*30/100 0,2/6P-3*30/100 0,5/3P-3*80/100 0,5/6P-3*80/100 1,0/3P-3*150/100 1,0/6P-3*150/100 |
600 VA | 12 / 42 / 75 |
| 10/√3 : 0,1/√3 : 0,1/√3 : 0,1/3 | 0,2/0,5/3P-3*30/3*40/50 0,2/0,5/6P-3*30/3*40/50 |
500 VA |
Instalace a zapojení
Instalační schéma
Transformátor JSJWF-10W je určen pro venkovní montáž na rozváděče nebo konstrukce rozvoden. Zajistěte dostatečnou vzdálenost kolem jednotky pro ventilaci a přístup při údržbě. Montážní otvory odpovídají standardním nosným rámcům dle rozměrů pohledu shora (520 × 605 × 335 mm). Při instalaci použijte vhodné zdvihací zařízení prostřednictvím integrovaného háku kvůli hmotnosti 142 kg.
Schématické zapojení
Primární svorky A, B a C se připojují přímo ke třífázovému energetickému systému. Sekundární svorky napájejí měřicí a ochranné obvody, přičemž nulový bod sekundárního vinutí musí být pevně uzemněn. Pro aplikace detekce poruchy země při zapojení Y/△ musí být terciární vinutí připojeno v otevřeném trojúhelníku podle schématického zapojení. Před zapnutím vždy ověřte shodu převodového poměru s parametry sítě.
Výběr a časté otázky
Průvodce výběrem
- Vybírejte pro systémy 10 kV s izolační hladinou 12/42/75 kV.
- Zvolte třídu přesnosti 0,2 pro vysoce přesné měření, 0,5 pro standardní měření nebo 1,0 pro obecné měření.
- Vyberte zapojení Y/△ (třívinuté) pro základní aplikace nebo Y/Y/△ (čtyřvinuté) pro větší flexibilitu systému.
- Upřesněte jmenovitý výstup podle požadavků zátěže, až do maxima 600 VA.
- Potvrďte provozní kmitočet: 50 Hz nebo 60 Hz.
- Zajistěte, že instalace proběhne v prostředí určeném pro venkovní použití.
Často kladené otázky
Otázka 1: Co je třífázový olejový napěťový transformátor?
Třífázový olejový napěťový transformátor využívá transformátorový olej jako hlavní izolační médium a současně měří všechny tři fáze. Nabízí vysokou dielektrickou pevnost a efektivní odvod tepla, což jej činí ideálním pro spolehlivé měření napětí ve středněnapěťových venkovních aplikacích.
Otázka 2: Jaký je rozdíl mezi zapojeními vinutí Y/△ a Y/Y/△?
Konfigurace Y/△ obsahuje tři vinutí – primární hvězda, sekundární hvězda a terciární otevřený trojúhelník – a podporuje základní funkce měření a ochrany. Verze Y/Y/△ má čtyři vinutí a poskytuje další sekundární výstup pro větší flexibilitu systému, redundanci a pokročilé monitorovací schopnosti.
Otázka 3: Jaké třídy přesnosti jsou k dispozici pro JSJWF-10W?
Transformátor JSJWF-10W je dostupný ve třech třídách přesnosti: 0,2 pro vysoce přesné fakturační měření, 0,5 pro standardní měření u distribučních společností a 1,0 pro obecné měření napětí. Výběr by měl odpovídat požadavkům vaší aplikace na přesnost a zátěž.
Otázka 4: Jakou údržbu vyžaduje tento olejový transformátor?
Je nezbytná pravidelná kontrola hladiny a kvality oleje. V průběhu času se izolační olej může degradovat a vyžadovat výměnu pro zachování výkonu. Pravidelná údržba zajišťuje dlouhou životnost, přesnost měření a spolehlivost systému v venkovním prostředí.
Otázka 5: Jakým mezinárodním a národním normám transformátor JSJWF-10W vyhovuje?
Transformátor JSJWF-10W splňuje čínskou národní normu GB20840.3-2013 a mezinárodní normu IEC61869-3:2011 pro indukční napěťové transformátory, což zajišťuje kompatibilitu se středněnapěťovými měřicími a ochrannými systémy po celém světě.
Otázka 6: Jaké údaje je třeba potvrdit při objednávce JSJWF-10W?
Při zadání objednávky upřesněte model (JSJWF-10W), napětí sítě (10 kV), třídu přesnosti (0,2; 0,5 nebo 1,0), jmenovitý výstup (v jednotkách VA), typ zapojení (Y/△ nebo Y/Y/△), kmitočet (50 Hz nebo 60 Hz), typ instalace (venkovní) a požadované množství.
Často kladené otázky
Q1: Jakou třídu přesnosti zvolit pro fakturační měření napětí?
Pro fakturační měření doporučujeme třídu přesnosti 0,2. Zajišťuje vysokou přesnost při jmenovitém zatížení až 30 VA. Pro přesnou konfiguraci kontaktujte naše inženýry.
Q2: Lze tento transformátor instalovat do nadmořské výšky přes 1000 metrů?
Standardní verze je určena pro nadmořskou výšku do 1000 m. Pro vyšší nadmořské výšky je nutná úprava izolace na vyžádání. Specifikujte přesnou výšku pro posouzení.
Q3: Jaké je standardní schéma zapojení sekundárních vinutí?
Transformátor nabízí zapojení Y/△ pro třívinutou verzi nebo Y/Y/△ pro čtyřvinutou. Volba závisí na požadavcích vaší ochrany a měření. Technický list upřesní detaily.
Q4: Splňuje tento napěťový transformátor mezinárodní normy IEC?
Ano, výrobek splňuje normu IEC61869-3:2013 a také standard GB20840.3-2013. Certifikáty a protokoly o zkouškách poskytneme na vyžádání.
Q5: Je možné upravit jmenovitý výkon pro specifickou aplikaci?
Maximální standardní výstup je 600 VA. Pro požadavky nad tuto hodnotu nebo specifické úpravy kontaktujte obchodní oddělení. Řešení přizpůsobíme vašemu projektu.
Q6: Pro jaké venkovní rozvodny je tento transformátor vhodný?
Je určen pro venkovní rozváděče a distribuční body v systémech 10 kV. Olejová izolace zajišťuje spolehlivý provoz při teplotách od -40 °C do +40 °C.
Q7: Jaká je doporučená údržba olejové izolace?
Doporučujeme pravidelnou kontrolu hladiny a kvality transformátorového oleje. Přesný servisní interval a postupy údržby konzultujte s výrobcem.
