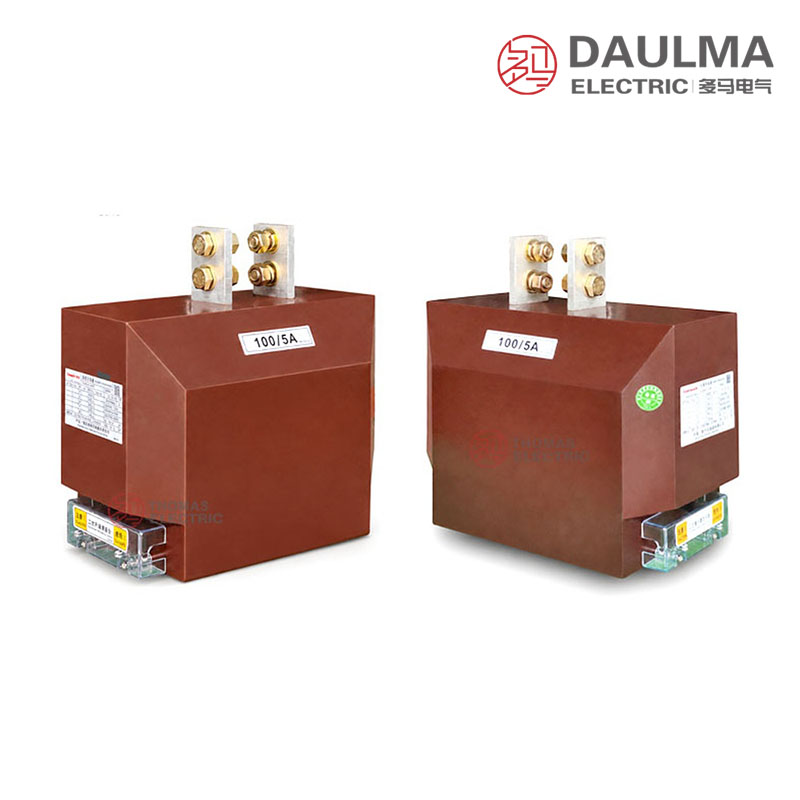

Übersicht
Die LZZBJ9-10B und LZZBJ9-12B sind einphasige Stromwandler für den Inneneinsatz in Mittelspannungsanlagen mit Nennspannungen von 10 kV, 11 kV und 12 kV. Sie verfügen über eine vollständig umschlossene Stützerbauform mit Isolierkörper aus elektrisch hochwertigem Epoxidharzguss, der die Primärwicklung, Sekundärwicklung und den magnetischen Kern zu einem kompakten, isolierten Bauteil vereint.
Diese Wandler unterstützen sowohl Messanwendungen (Genauigkeitsklassen 0,2S, 0,5S) als auch Schutzanwendungen (10P10, 10P15, 10P20) und eignen sich daher für Schaltanlageninstrumentierung, Energiemessung, Abgangsüberwachung und Relaisschutz in 50-Hz- oder 60-Hz-Stromnetzen. Sie erfüllen die Normanforderungen für Innen-Mittelspannungsverteilungsanlagen und bieten zuverlässige Leistung unter Normal- wie auch Fehlerbedingungen.
Wichtige Nennwerte im Überblick
| Parameter | Nennwert |
|---|---|
| Spannungsklasse | 10 kV / 11 kV / 12 kV |
| Nennfrequenz | 50 Hz / 60 Hz |
| Nennsekundärstrom | 1 A oder 5 A |
| Messgenauigkeit | 0,2S, 0,5S, 0,2, 0,5 |
| Schutzklasse | 10P10, 10P15, 10P20 |
| Isolationsart | Epoxidharzguss |
| Einbauart | Innenraum, Stützerbauform mit unteren Befestigungsgewinden |
| Primäranschluss | Anschlussplatte |
| Kernkonfiguration | Mess-, Schutz- oder Kombinationskern |
| Kurzschlussfestigkeit | Abhängig vom Übersetzungsverhältnis und dem Netzkurzschlusspegel |

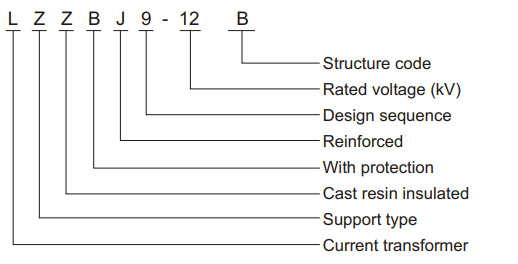

Modellbezeichnung
- L: Stromwandler
- Z: Ausführung für Inneneinsatz
- Z: Gussisolierung / vollständig umschlossene Bauform
- B: Konfiguration mit Schutzfunktion für Mess- und Relaisschutzanwendungen
- J: Verstärkte Bauweise / verbesserte Isolationsstruktur
- 9: Baureihennummer / Produktplattform
- 10 / 12: Spannungsklassenkennzeichnung für Projekte mit 10 kV, 11 kV oder 12 kV
- B: Mechanische B-Bauform mit Primäranschlussplatte und unteren Befestigungsgewinden

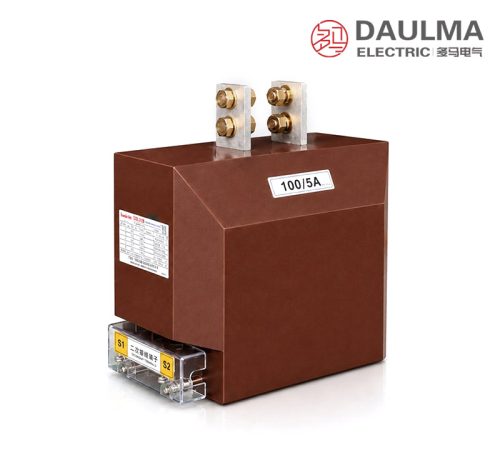

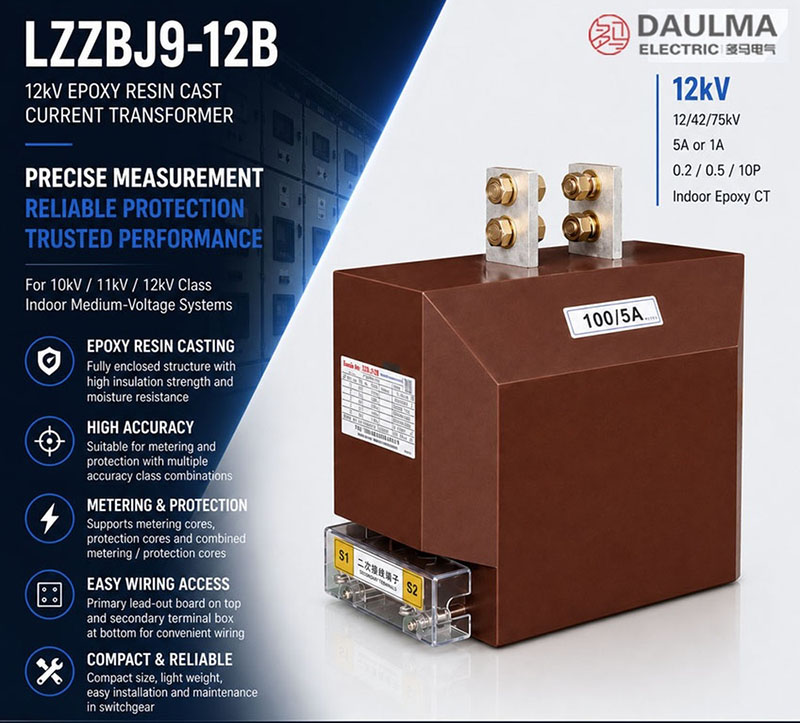

Aufbau

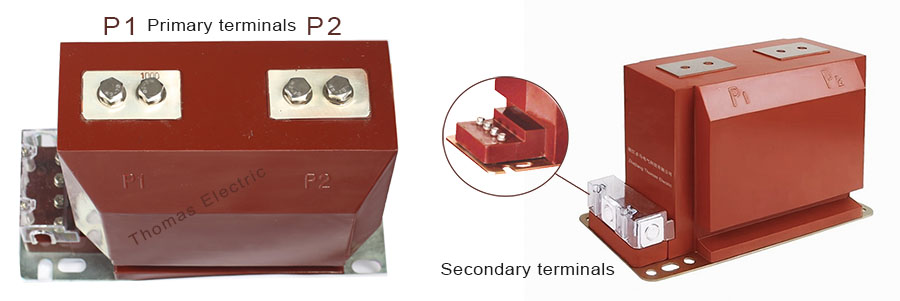

Die Stromwandler LZZBJ9-10B und LZZBJ9-12B besitzen einen monolithischen Epoxidharzgusskörper, der Primärwicklung, Sekundärwicklung und magnetischen Kern vollständig umschließt. Dieser Gusskörper gewährleistet hohe Durchschlagfestigkeit, ausgezeichnete Feuchtigkeitsbeständigkeit und robuste mechanische Stabilität in Innen-Schaltanlagen. Die B-Stützerbauform umfasst Primäranschlussplatten für sichere Sammelschienen- oder Kabelverbindungen sowie Gewindebohrungen an der Unterseite zur direkten Montage in metallgekapselte Schaltanlagenteile. Das Design stellt eine sichere Trennung zwischen dem mittelspannungsführenden Primärkreis und dem niederohmigen Sekundärkreis sicher und gewährleistet dabei stabile thermische und elektrische Eigenschaften sowohl im Dauerbetrieb als auch bei Kurzschlussbedingungen.
Technische Daten
Betriebsbedingungen
- Einbauort: Innen-Mittelspannungsschaltanlage
- Netzspannung: Systeme der 10-kV-, 11-kV- und 12-kV-Klasse
- Nennfrequenz: 50 Hz
- Umgebungstemperatur: -5 °C bis +40 °C
- Einbauumgebung: frei von starken Vibrationen, korrosiven Gasen, explosionsfähigen Medien, leitfähigem Staub, starker Verschmutzung und ungewöhnlicher Kondensation.
Technische Parameter
Der LZZBJ9-10B/12B ist ein innen aufzustellender, epoxidharzgegossener Stromwandler für Systeme der 10-kV- und 12-kV-Klasse. Er arbeitet im Temperaturbereich von -5 °C bis +40 °C und erfüllt die Normen IEC und GB. Das Gerät unterstützt Primärströme von 5 A bis 1500 A mit verschiedenen Kombinationen von Genauigkeitsklassen.
| Nenn- primär- strom (A) |
Nenn- Ausgangs- leistung (VA) |
Thermisch stabile Kurzzeit- stromfestigkeit (kA) |
Dynamisch stabile Stromfestigkeit (kA) |
||
|---|---|---|---|---|---|
| 0,2 | 0,5 | 10P | |||
| 5, 10 | 10 | 10 | 15 | 150×I1n | 2,5×I1n |
| 15~50 | 10 | 10 | 15 | 400×I1n | 2,5×I1n |
| 75 | 10 | 10 | 15 | 32 | 90 |
| 100~200 | 10 | 10 | 15 | 45 | 100 |
| 300 | 10, 15* | 15 | 20 | 63 | 130 |
| 400, 500 | 10, 20* | 20 | 30 | ||
| 600, 800 | 20, 30* | 30 | 40 | ||
| 1000~1500 | 30, 40* | 40 | 40 | ||
Installation und Verdrahtung

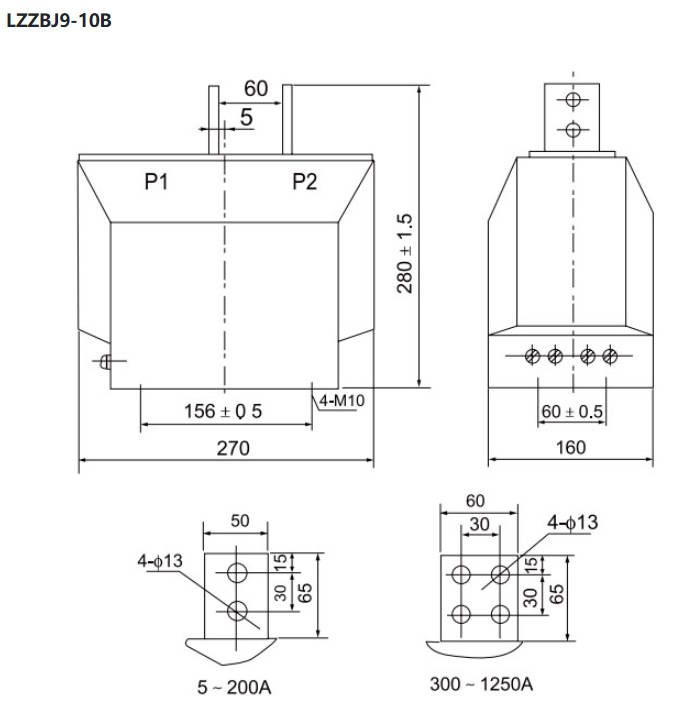

Montageschema
Die Stromwandler LZZBJ9-10B und LZZBJ9-12B werden innerhalb von Innen-Schaltanlagen mithilfe der unteren Befestigungsgewinde montiert. Die Primäranschlussplatten werden an das Sammelschienensystem angeschlossen, während die Sekundärklemmen (1S1/1S2 und optional 2S1/2S2) gemäß Schaltplan verdrahtet werden. Stellen Sie vor der Montage eine korrekte Ausrichtung, Phasenabstand und Erdung gemäß genehmigter Außenansicht sicher.
Auswahl und FAQs
Auswahlhilfe
- Wählen Sie das Modell 10B oder 12B entsprechend den System- und Schnittstellenanforderungen. Bestätigen Sie höchste Betriebsspannung, volle Isolationsfestigkeit, Kriechstrecke, Abstand der Primäranschlussplatten und genehmigte Außenabmessungen, da kein universelles Isolationsniveau in der Quelltabelle angegeben ist.
- Wählen Sie das Übersetzungsverhältnis aus dem Referenzbereich 10 A–2500 A. Berücksichtigen Sie Dauerbelastung, Messbereich und Temperaturanstieg; Hochstromausführungen erfordern besondere Aufmerksamkeit hinsichtlich Sammelschienengröße, Verbindungsausführung und Wärmeableitung.
- Definieren Sie Mess- und Schutzkerne separat. Wählen Sie Messgenauigkeiten 0,2S, 0,5S, 0,2 oder 0,5 zusammen mit Schutzklassen 10P10 oder 10P20 und ordnen Sie jeder Wicklung die angegebene Ausgangsleistung von 10 VA–20 VA zu.
- Klären Sie die Inkonsistenz bezüglich 10P15 in der Dokumentation. Diese Angabe erscheint in der Übersicht, jedoch nicht in den detaillierten Kombinationen; fordern Sie eine schriftliche Bestätigung an, falls 10P15 gefordert ist, anstatt dies aus der Familienbeschreibung abzuleiten.
- Verifizieren Sie verhältnisspezifische Kurzschluss- und Montagedaten. Fordern Sie zertifizierte Werte für den thermisch kurzzeitigen Effektivwert des Stromes mit Dauer, den dynamischen Spitzenstrom, die Abmessungen der Primäranschlussplatte, das Bohrbild der unteren Befestigung, die Anschlussanordnung und die zugehörige Prüfdokumentation gemäß IEC 61869 an.
Häufig gestellte Fragen
F1: Was kennzeichnet das abschließende „B“?
Es bezeichnet eine mechanische B-Bauform mit Primäranschlussplatten und unteren Befestigungsgewinden. Dieses Suffix ist entscheidend für die Passgenauigkeit in der Schaltanlage und darf nicht nur als elektrische Option betrachtet werden.
F2: Worin besteht der Unterschied zwischen LZZBJ9-10B und LZZBJ9-12B?
Beide Bezeichnungen dienen Projekten der 10-kV- bzw. 12-kV-Klasse, doch die Seite enthält keinen vollständigen, modellspezifischen Isolationsvergleich. Bestätigen Sie höchste Betriebsspannung, Festigkeitswerte, Kriechstrecke und Abmessungen für die ausgewählte Version.
F3: Welche Stromübersetzungsverhältnisse sind verfügbar?
Der veröffentlichte Baureihenbereich umfasst 10 A bis 2500 A mit einem Sekundärstrom von 1 A oder 5 A. Standardisierte Stufen und konstruktive Details variieren je nach Stromgruppe.
F4: Sollte 10P10 oder 10P20 gewählt werden?
Die Wahl richtet sich nach dem maximalen Schutzstrom, den Anforderungen des Relais und der angeschlossenen Last. 10P20 hält die Klassengrenze bei höherem Vielfachen des Nennstroms bei Nennlast ein, kann jedoch eine andere Kernauslegung erfordern.
F5: Ist 10P15 verfügbar?
Es wird in der Übersicht erwähnt, fehlt jedoch in den detaillierten Genauigkeitskombinationen. Fordern Sie bei Projektanforderung ein formales Datenblatt und Prüfzusagen für 10P15 an.
F6: Kann ein einheitliches Gehäuse sowohl 10 A als auch 2500 A abdecken?
Gehen Sie nicht davon aus. Ein so großer Übersetzungsbereich kann unterschiedliche Primärwindungszahlen, Leiterquerschnitte, Kerne, Gehäusegrößen und thermische Auslegungen erfordern; verwenden Sie stets die verhältnisspezifischen Außenabmessungen und Namensschildangaben.
F7: Sind die Kurzschlussfestigkeitswerte für Hochstromversionen für die finale Auslegung geeignet?
Sie dienen als vorläufige Referenz. Bestätigen Sie Effektivwert-Dauer und Spitzenwert exakt für das gewählte Übersetzungsverhältnis – insbesondere bei 2000 A–2500 A – und koordinieren Sie Sammelschienenversteifung und Anschlüsse mit der Kurzschlussstudie der Schaltanlage.
Frequently Asked Questions
Q1: Kann der 10-kV-Stromwandler auch in 11-kV-Netzen eingesetzt werden?
Ja, vorbehaltlich Projektprüfung. Der LZZBJ9-12B ist für 10-kV-, 11-kV- und 12-kV-Innenanlagen zugelassen. Bitte geben Sie die genaue Netzspannung für die Werksfreigabe an.
Q2: Welche Genauigkeitsklasse wird für die Leistungsmessung benötigt?
Für Messzwecke ist die Klasse 0,2 oder 0,5 zu wählen. Der Wandler unterstützt Primärströme von 5 A bis 1500 A. Spezifische Kombinationen sind individuell abzustimmen.
Q3: Welche Umgebungsbedingungen müssen bei der Installation beachtet werden?
Der Einbau erfolgt ausschließlich in sauberen Innen-Mittelspannungsschaltanlagen. Die Umgebungstemperatur muss zwischen -5 °C und +40 °C liegen. Der Installationsort muss frei von korrosiven Gasen und leitfähigem Staub sein.
Q4: Wie hoch ist die dynamische Stromfestigkeit bei 50 A?
Diese beträgt das 2,5-Fache des Nenn-Primärstroms, also 125 A. Der thermische Kurzzeitstrom liegt bei 400 × I1n für den Bereich 15 bis 50 A. Bitte Datenblatt für exakte Werte prüfen.
Q5: Nach welchen internationalen Normen ist der Stromwandler zertifiziert?
Das Gerät erfüllt die internationalen Normen IEC und GB. Es handelt sich um ein epoxidharzgegossenes Modell für den Innenbereich. Detaillierte Zertifikate sind auf Anfrage erhältlich.
Q6: Werden individuelle Primärstromübersetzungen und Werksprüfungen angeboten?
Ja, Anpassungen der Primärströme und spezielle Werksprüfungen sind möglich. Die Nenn-Ausgangsleistung variiert je nach Genauigkeitsklasse zwischen 10 VA und 15 VA. Kontaktieren Sie uns für technische Details.
Q7: Für welchen Anwendungsbereich ist der LZZBJ9-10B konzipiert?
Er dient als Mess- und Schutzwandler in 10- bis 12-kV-Innenanlagen. Der Wandler ist für 50-Hz-Netze mit Nennströmen bis 1500 A ausgelegt. Für Herstellerinformationen kontaktieren Sie Daulma.
