Descripción general

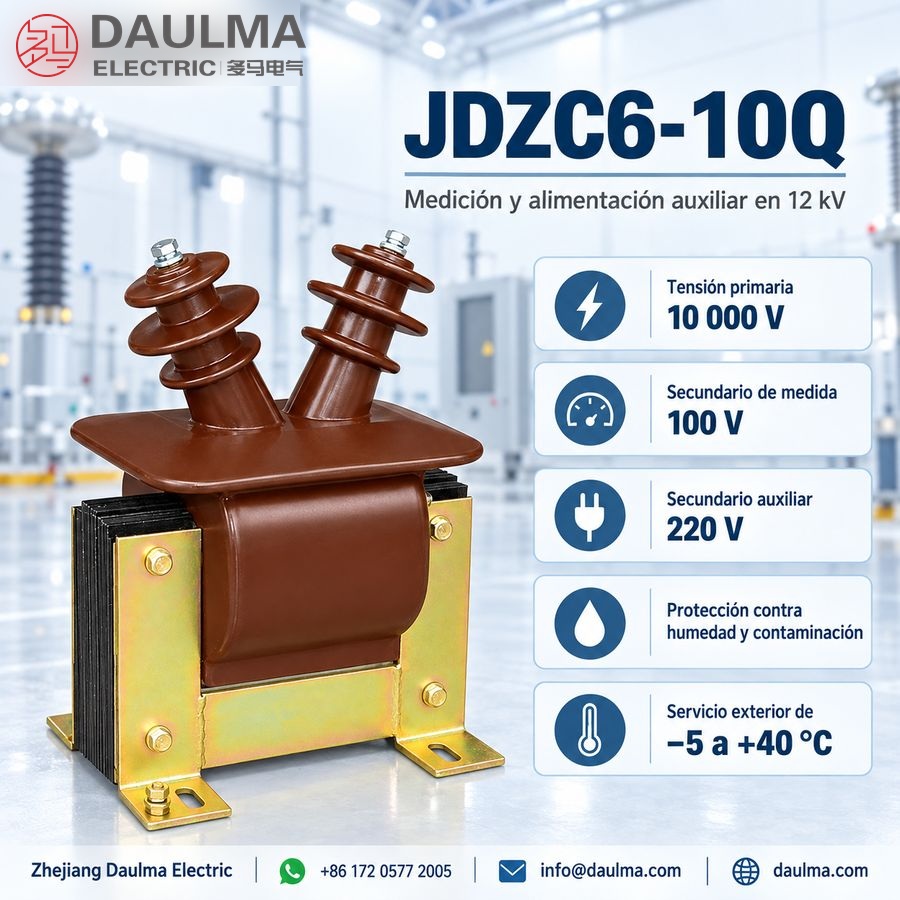

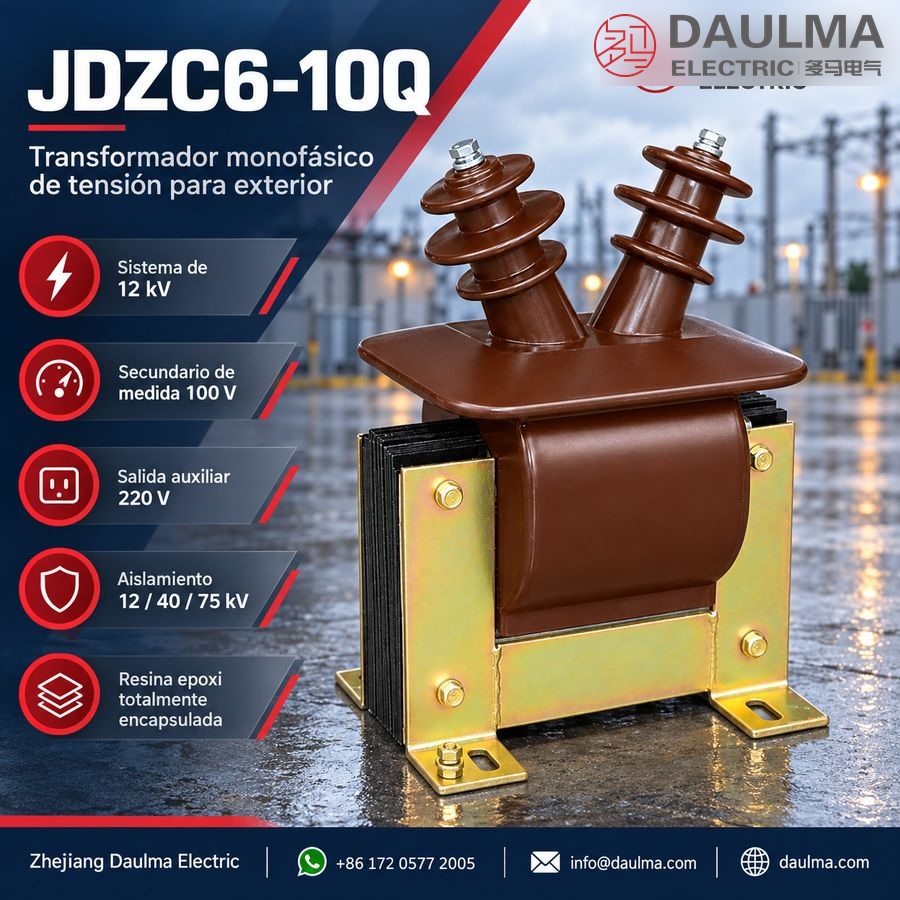

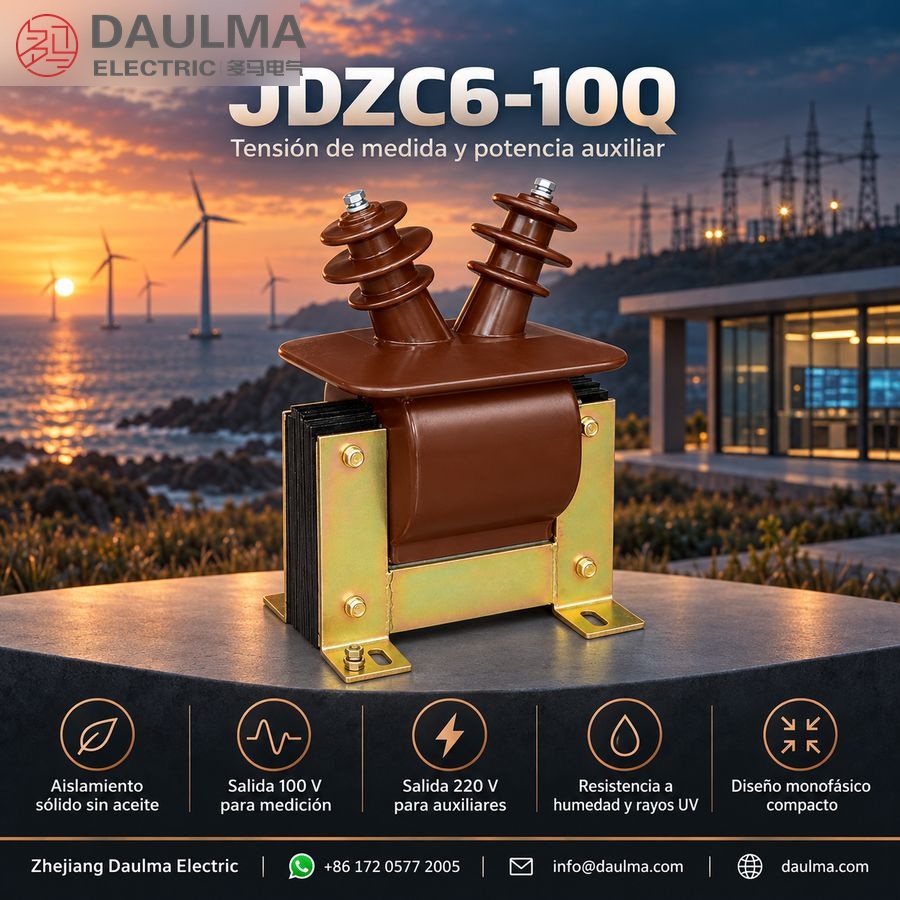

El JDZC6-10Q es un transformador de tensión monofásico para exteriores, con aislamiento en resina epoxi fundida, diseñado para sistemas de distribución de media tensión de 12 kV. Cuenta con un sistema de aislamiento totalmente encapsulado en resina epoxi, lo que garantiza un rendimiento fiable en entornos exteriores exigentes sin necesidad de aislamiento con aceite ni gas.
Proporciona una salida secundaria de 100 V para circuitos de medición y supervisión, y una salida de 220 V para aplicaciones de alimentación auxiliar. Diseñado para su uso en unidades de medida exteriores y equipos de distribución, el transformador cumple con los requisitos estándar de precisión para la medición de tensión y suministro auxiliar en redes de 12 kV.
Resumen de características técnicas
| Parámetro | Valor nominal |
|---|---|
| Tensión del sistema | 12 kV |
| Tensión primaria | 10000 V |
| Tensión secundaria (medición) | 100 V |
| Tensión secundaria (auxiliar) | 220 V |
| Nivel de aislamiento | 12/40/75 kV (Um/LI/AC) |
| Configuración de fase | Monofásico |
| Tipo de aislamiento | Resina epoxi fundida |
| Ambiente de aplicación | Exterior |
Construcción
El JDZC6-10Q utiliza un sistema de aislamiento en resina epoxi apto para exteriores, que encapsula completamente el núcleo y los devanados para garantizar protección contra humedad, contaminación y exposición a los rayos UV. Los devanados primario y secundario están embebidos en resina epoxi de alta calidad, proporcionando excelente rigidez dieléctrica y estabilidad mecánica. Esta construcción con aislamiento sólido elimina el riesgo de fugas o incendios asociados a diseños con aceite y no requiere mantenimiento durante su vida útil. La carcasa compacta está diseñada para montaje directo en postes o estructuras en redes de distribución de media tensión.
Parámetros técnicos
Condiciones de servicio
- Temperatura ambiente: -5 °C a +40 °C
- Ambiente de instalación: Exterior
Parámetros técnicos
El JDZC6-10Q es un transformador de tensión para exteriores con aislamiento en resina epoxi, diseñado para sistemas de 12 kV, con dos salidas secundarias para medición/supervisión y alimentación auxiliar. Opera en un rango de temperatura ambiente de -5 °C a +40 °C y está concebido para condiciones estándar de instalación exterior.
| Tensión nominal (kV) |
Clase de precisión / Potencia nominal (VA) |
Potencia máxima (VA) |
||||
|---|---|---|---|---|---|---|
| 1a-1b (Medición o supervisión) |
2a-2b (Alimentación) |
|||||
| Tensión de salida (V) |
Clase de precisión |
Potencia nominal (VA) |
Tensión de salida (V) |
Potencia nominal (VA) |
||
| 10000 | 100 | 0,2/0,5 | 30/50 | 220 | 500 | 1000 |
Instalación y cableado
Diagrama de instalación
El transformador de tensión JDZC6-10Q para exteriores con aislamiento en resina epoxi debe instalarse conforme al dibujo dimensional aprobado, al esquema de conexiones y al plano de instalación exterior. Monte la unidad firmemente utilizando los cuatro orificios de fijación M8 en la base metálica, asegurando una alineación correcta y soporte estructural adecuado. Mantenga las distancias de seguridad de aislamiento alrededor del equipo y verifique las conexiones terminales antes de la puesta en tensión.
Selección y preguntas frecuentes
Guía de selección
- Distinga la relación de transformación de la clase del equipo: seleccione este modelo para una tensión primaria de 10000 V; 12 kV describe la clase del equipo y el nivel de aislamiento, no un devanado confirmado de 12000 V.
- Seleccione la precisión para medición: utilice el devanado 100 V (2a–2b) en clase 0,2/30 VA o clase 0,5/50 VA tras calcular los instrumentos y la caída de tensión en los conductores.
- Verifique la demanda auxiliar: mantenga la carga del devanado 220 V (1a–1b) dentro de 500 VA y confirme la corriente de arranque, ciclo de trabajo, factor de potencia y regulación de tensión del dispositivo conectado.
- Evalúe las condiciones del emplazamiento exterior: obtenga datos verificados sobre distancia de fuga, radiación UV, contaminación, condensación, altitud, grado de protección e ingreso de polvo/agua, y temperatura mínima, ya que solo se publica el rango de −5 °C a +40 °C.
- Coordine la protección durante la instalación: apruebe el nivel de aislamiento 12/40/75 kV, las distancias de seguridad, los cuatro orificios de fijación M8, la protección contra sobretensiones, los fusibles o interruptores automáticos en el secundario, la conexión a tierra de protección y el sellado de terminales.
Preguntas Frecuentes
Q1: ¿Se puede instalar este transformador de 12kV a la intemperie?
Sí, es apto para exteriores con aislamiento en resina epoxi. Soporta temperaturas ambiente de -5 °C a +40 °C. Consulte al fabricante para condiciones climáticas extremas.
Q2: ¿Cuál es la clase de precisión para medición?
Ofrece clases 0,2 y 0,5 para el secundario de 100V. La potencia es de 30VA o 50VA, siendo mutuamente excluyentes. Estas alternativas garantizan flexibilidad en el diseño de protección.
Q3: ¿Cómo se dimensiona la salida auxiliar de 220V?
El devanado 2a-2b soporta 500VA nominales y 1000VA máximos. Es ideal para circuitos de alimentación y control auxiliar. Solicite el esquema de conexiones al equipo técnico.
Q4: ¿Es posible personalizar las potencias si exceden el estándar?
Sí, las modificaciones son viables si los requisitos superan las especificaciones estándar. Estos ajustes deben acordarse directamente entre fabricante y comprador. Contacte con el equipo comercial para evaluar su caso.
Q5: ¿Qué ensayos de fábrica se incluyen en el suministro?
Los ensayos dependen de las normativas aplicables a cada proyecto específico. Los reportes de prueba se proporcionan según lo acordado en la orden de compra. Consulte los protocolos exactos antes de la fabricación.
Q6: ¿Por qué elegir el modelo JDZC6-10Q para exteriores?
Se emplea en sistemas de 12kV para medición, supervisión y alimentación auxiliar. Su diseño monofásico con resina epoxi optimiza el espacio en celdas de intemperie. El aislamiento asegura alta fiabilidad operativa.
Q7: ¿Cuándo se debe solicitar la ficha técnica personalizada?
Debe solicitarla cuando el proyecto requiera condiciones de servicio no estándar. Daulma suministra este transformador monofásico con salidas duales para media tensión. Contacte con el fabricante para definir los plazos de entrega.
