Descripción general

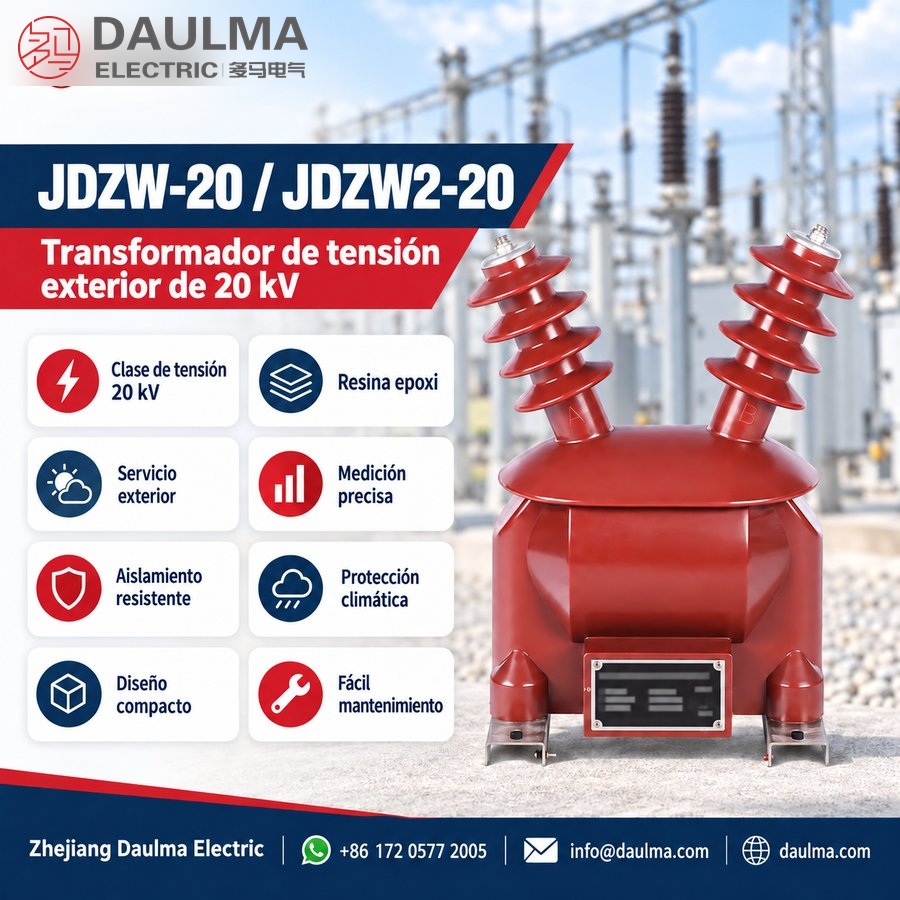

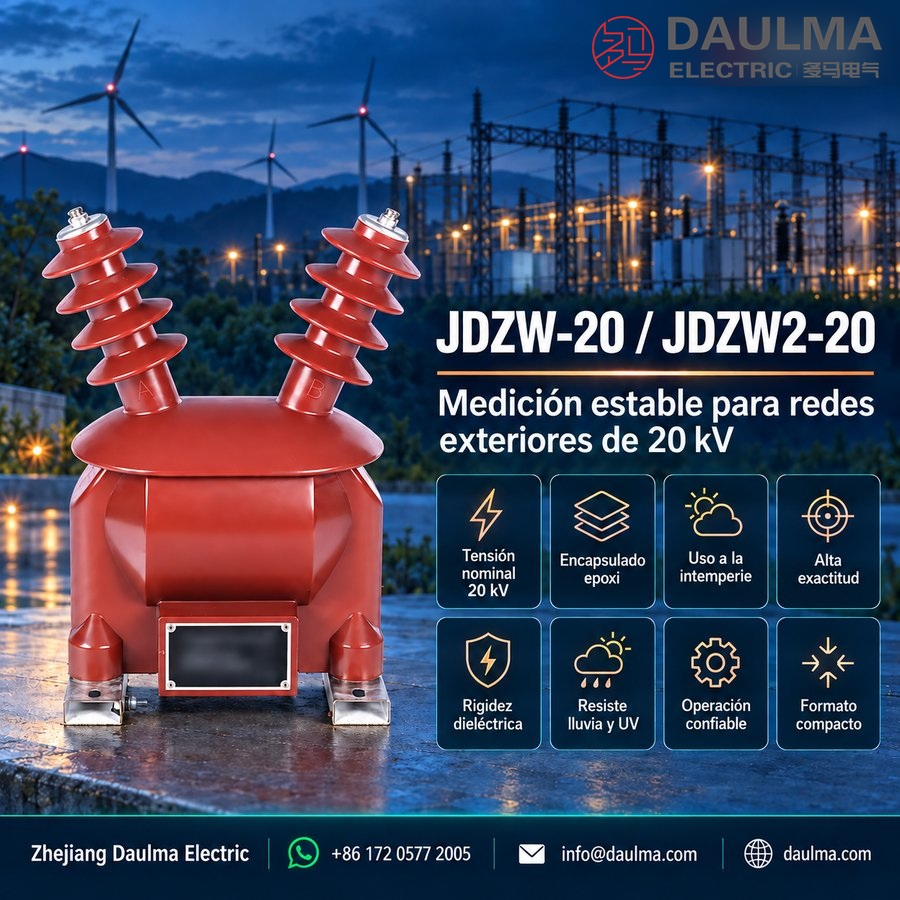

Los modelos JDZW-20 y JDZW2-20 son transformadores de tensión monofásicos para instalación exterior, diseñados para sistemas de 20 kV. Cuentan con aislamiento en resina fundida (epoxi), lo que proporciona un aislamiento eléctrico robusto y protección ambiental para un funcionamiento fiable en instalaciones expuestas al exterior.
Estas unidades ofrecen una alta precisión de clase 0.2 o 0.5, lo que las hace adecuadas para facturación energética, monitoreo de tensión y protecciones por relés en redes de distribución de media tensión. Diseñadas para sistemas no puestos a tierra o débilmente puestos a tierra, cumplen con las normas IEC 186 y GB 1207-2006, garantizando compatibilidad con los requisitos internacionales y locales de la red eléctrica.
Resumen de características técnicas
| Parámetro | Valor nominal |
|---|---|
| Clase de tensión del sistema | 20 kV |
| Frecuencia nominal | 50 Hz o 60 Hz |
| Relación de tensión nominal | 20000/√3 V / 100/√3 V o 20000/√3 V / 100/√3 V / 100/3 V |
| Tensión secundaria (estándar) | 100 V o 100/√3 V (fase-tierra) |
| Clases de precisión | 0.2 y/o 0.5 |
| Potencia nominal | 25 VA (clase 0.2) / 50 VA (clase 0.5) |
| Potencia máxima | 600 VA (continua) |
| Nivel de aislamiento | 50 kV |
| Temperatura de operación | −25 °C a +40 °C |
| Ambiente de instalación | Exterior |
| Normas aplicables | IEC 186; GB 1207-2006 |
| Variantes de modelo | JDZW-20 (secundario simple) / JDZW2-20 (doble secundario) |
Designación del modelo
- J: Transformador de tensión (TT)
- D: Monofásico
- Z: Estructura aislada en resina fundida (epoxi)
- W: Aplicación exterior (resistente a la intemperie)
- 20: Clase de tensión (kV)
- 2 (en JDZW2): Devanados secundarios dobles con salida de tensión residual para detección de falla a tierra
Construcción
Los modelos JDZW-20 y JDZW2-20 presentan un diseño tipo poste para exteriores con aislamiento totalmente encapsulado en resina epoxi. Esta construcción ofrece excelente resistencia a la humedad, radiación UV, contaminación y envejecimiento térmico, garantizando fiabilidad a largo plazo en entornos exteriores exigentes. La carcasa cumple con los requisitos de estanqueidad IP y mantiene distancias adecuadas de separación eléctrica y de fuga sin necesidad de recintos adicionales. El núcleo magnético laminado está optimizado para una transformación precisa de la tensión, mientras que el sistema integrado de aislamiento primario y secundario garantiza aislamiento galvánico bajo exposición continua al exterior.
Parámetros técnicos
Condiciones de servicio
- Ambiente de instalación: Instalación exterior (construcción en resina epoxi resistente a la intemperie)
- Altitud: No superior a 1000 m sobre el nivel del mar (altitudes mayores deben especificarse para confirmación técnica)
- Temperatura ambiente: −25 °C a +40 °C
- Temperatura media diaria: No superior a +30 °C
- Humedad relativa: Hasta 85% (ambiente exterior)
- Condiciones ambientales: Libre de contaminación industrial severa o gases corrosivos que puedan afectar el rendimiento del aislamiento; sin medios explosivos ni inflamables; diseñado para resistir condiciones climáticas exteriores, incluyendo lluvia, nieve y exposición UV
Parámetros técnicos
Los modelos JDZW-20 y JDZW2-20 son transformadores de tensión para exteriores con aislamiento en resina epoxi, clasificados para sistemas de CA de 20 kV (50 Hz / 60 Hz), con aislamiento epoxi resistente a la intemperie. Operan en un rango de temperatura ambiente de −25 °C a +40 °C y son aptos para instalaciones hasta 1000 m de altitud. Estas unidades cumplen con las clases de precisión estándar para aplicaciones de medición y protección.
Datos del transformador de tensión
| Modelo | Relación de tensión nominal (V) |
Potencia nominal (VA) |
Potencia nominal (VA) |
Potencia máxima (VA) |
Nivel nominal de aislamiento (kV) |
|---|---|---|---|---|---|
| Clase 0.2 | Clase 0.5 | ||||
| JDZW-20 | 20000/√3 / 100/√3 | 25 | 50 | 600 | 50 |
| JDZW2-20 | 20000/√3 / 100/√3 / 100/3 | 25 | 50 | 600 | 50 |
Instalación y cableado
Dimensiones generales
Las dimensiones generales y detalles de montaje de los transformadores de tensión JDZW-20 y JDZW2-20KV para exteriores con aislamiento en resina epoxi se muestran en el dibujo dimensional anterior. Las dimensiones pueden variar según la variante; consulte con fábrica para obtener planos detallados correspondientes a su modelo.
Diagrama de conexiones
Selección y preguntas frecuentes
Guía de selección
- Confirme la clase de tensión del sistema (20 kV) y el tipo de puesta a tierra (sólida, ausente o por impedancia) para determinar la idoneidad.
- Elija el modelo JDZW-20 para medición estándar de tensión o el JDZW2-20 si se requiere detección de falla a tierra mediante conexión delta abierta.
- Seleccione la clase de precisión según la aplicación: 0.2 para facturación energética, 0.5 para medición general y funciones de protección.
- Especifique la potencia nominal (VA) por clase de precisión para asegurar que soporte los equipos conectados (medidores, relés y pérdidas en cableado) sin exceder los límites de carga.
- Defina la configuración de conexión —Y, V o delta abierta— de acuerdo con el diseño del sistema y los requisitos de monitoreo.
- Incluya durante la orden cualquier requisito específico del proyecto, como niveles especiales de aislamiento, disposición de terminales, detalles de montaje o certificaciones requeridas.
Preguntas Frecuentes
Q1: ¿Es apto este transformador de tensión para instalaciones exteriores con alta humedad?
Sí, está diseñado para exteriores con resina epoxi resistente a la intemperie. Soporta hasta un 85% de humedad relativa y protege contra lluvia, nieve y rayos UV. Consulte al fabricante para zonas costeras.
Q2: ¿Qué altitud máxima soporta este modelo JDZW-20 sin modificaciones técnicas?
La altitud estándar máxima es de 1000 metros sobre el nivel del mar. El aislamiento y las distancias de fuga se ajustan internamente para garantizar el rendimiento eléctrico en esta elevación.
Q3: ¿Cuál es el rango de temperatura ambiente de operación continua?
Opera de forma continua entre −25 °C y +40 °C, con una temperatura media diaria máxima de +30 °C. Verifique las condiciones térmicas específicas de su subestación antes de la compra.
Q4: ¿Es posible solicitar una relación de tensión nominal personalizada para este equipo?
Sí, la relación de tensión puede personalizarse según los requisitos del proyecto. Contacte a nuestro equipo de ventas con los valores primarios y secundarios exactos para una cotización técnica.
Q5: ¿Qué frecuencias de red soportan estos transformadores al momento de la compra?
Estos modelos soportan sistemas de corriente alterna de 50 Hz y 60 Hz. Especifique la frecuencia exacta de su red al equipo de ventas para asegurar la fabricación correcta.
Q6: ¿Para qué aplicaciones principales se utiliza el modelo JDZW2-20 de 20 kV?
Se utiliza principalmente para aplicaciones de medición y protección en sistemas de distribución de 20 kV. Su construcción en resina epoxi lo hace ideal para celdas de intemperie. Solicite la ficha técnica completa.
Q7: ¿Puede instalarse en ambientes con contaminación industrial severa o gases corrosivos?
No, el entorno debe estar libre de contaminación industrial severa y gases corrosivos para garantizar el aislamiento. Si su proyecto presenta estas condiciones, requerimos una evaluación técnica previa.
Q8: ¿Qué tipo de transformador es el JDZW-20 y para qué red se clasifica?
Es un transformador de tensión para exteriores, clasificado para sistemas de 20 kV. Está fabricado con aislamiento sólido en resina epoxi para máxima durabilidad. Consulte el catálogo del fabricante para más detalles.
