Обзор

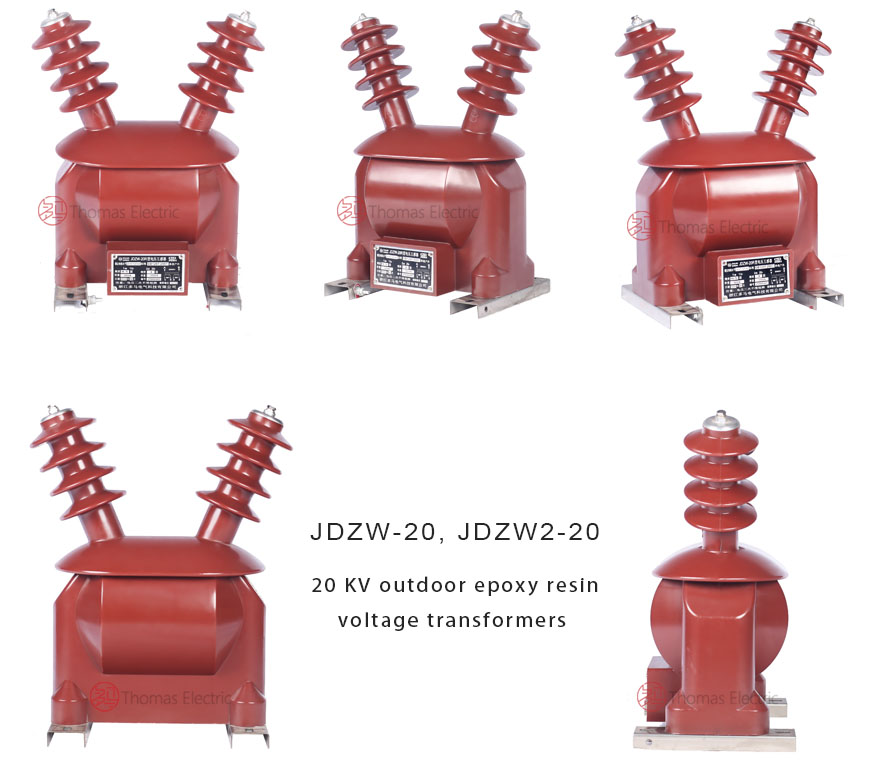

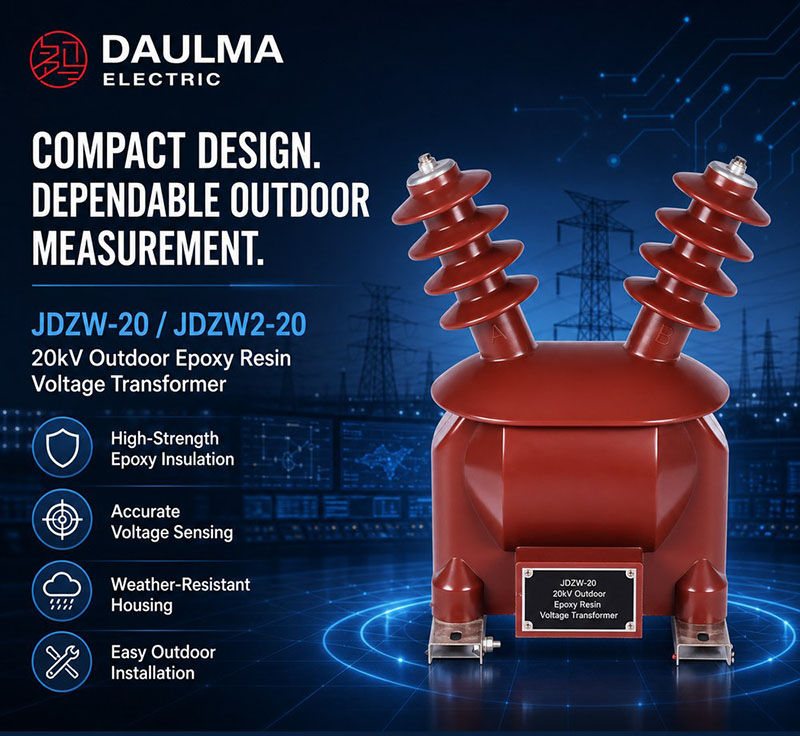

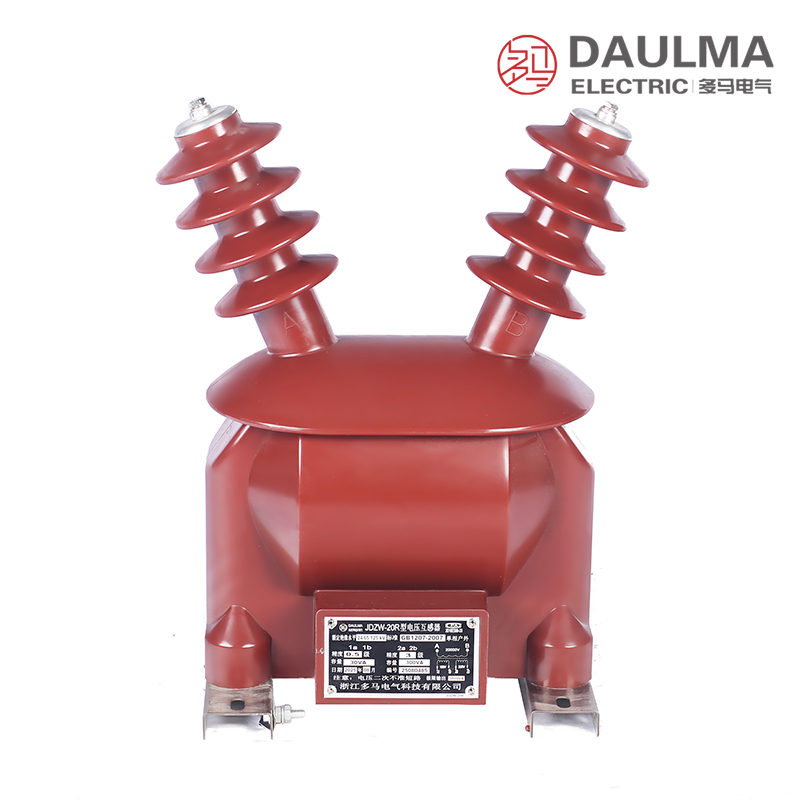

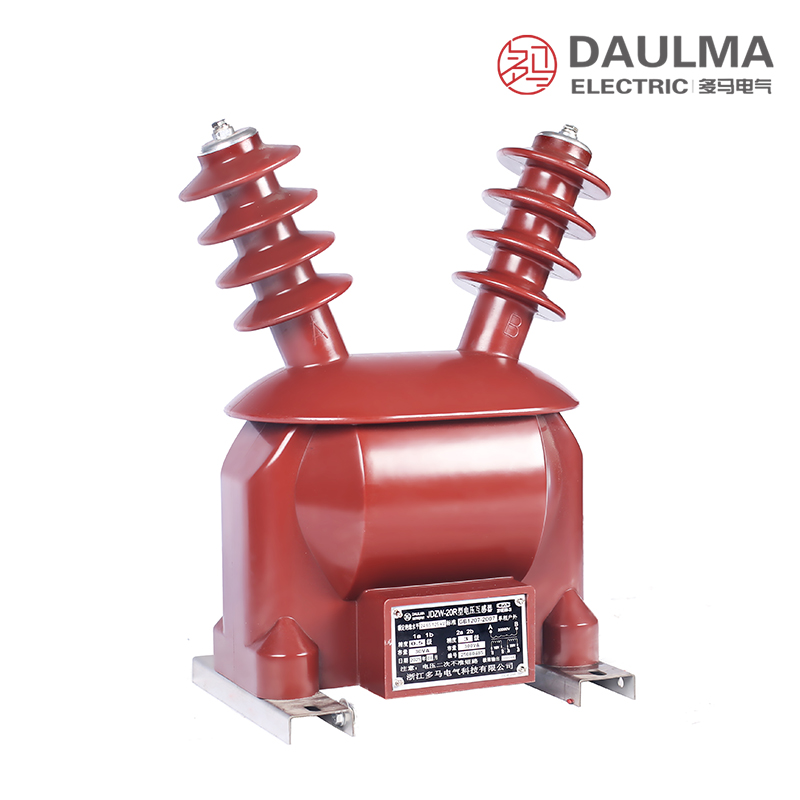

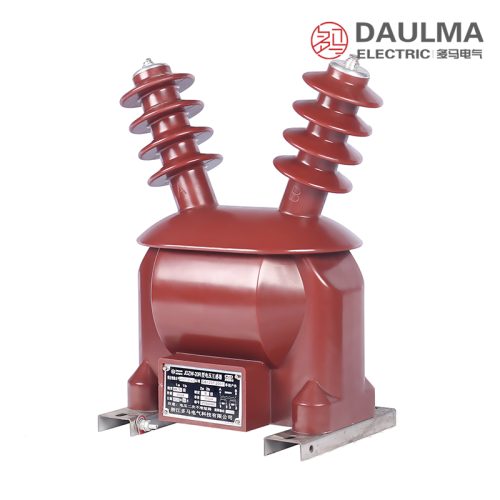

JDZW-20 и JDZW2-20 — наружные однофазные трансформаторы напряжения, рассчитанные на системы 20 кВ. Они выполнены с литой эпоксидной изоляцией, обеспечивающей надежную электрическую изоляцию и защиту от внешних воздействий при эксплуатации на открытом воздухе.
Эти устройства обеспечивают высокую точность классов 0,2 или 0,5, что делает их пригодными для коммерческого учета электроэнергии, контроля напряжения и релейной защиты в распределительных сетях среднего напряжения. Предназначены для незаземленных или слабозаземленных систем и соответствуют стандартам МЭК 186 и ГОСТ Р (ГБ) 1207-2006, гарантируя совместимость с международными и национальными требованиями к электросетям.
Основные параметры
| Параметр | Значение |
|---|---|
| Класс напряжения сети | 20 кВ |
| Номинальная частота | 50 Гц или 60 Гц |
| Номинальное передаточное отношение | 20000/√3 В / 100/√3 В или 20000/√3 В / 100/√3 В / 100/3 В |
| Вторичное напряжение (стандартное) | 100 В или 100/√3 В (фаза–земля) |
| Классы точности | 0,2 и/или 0,5 |
| Номинальная мощность | 25 В·А (класс 0,2) / 50 В·А (класс 0,5) |
| Максимальная мощность | 600 В·А (непрерывно) |
| Уровень изоляции | 50 кВ |
| Рабочая температура | −25 °C до +40 °C |
| Условия установки | Наружная установка |
| Применимые стандарты | МЭК 186; ГБ 1207-2006 |
| Модификации | JDZW-20 (одна вторичная обмотка) / JDZW2-20 (две вторичные обмотки) |

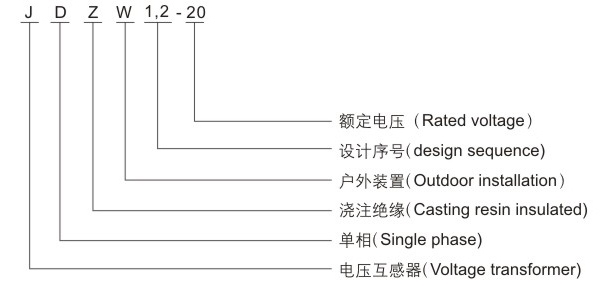

Расшифровка обозначения модели
- J: Трансформатор напряжения (ТН)
- D: Однофазный
- Z: Конструкция с литой эпоксидной изоляцией
- W: Предназначен для наружной установки (устойчив к атмосферным воздействиям)
- 20: Класс напряжения (кВ)
- 2 (в JDZW2): Две вторичные обмотки с выходом остаточного напряжения для обнаружения замыканий на землю

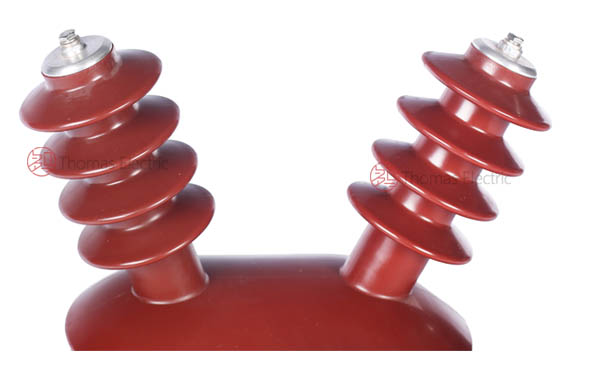

Конструкция
JDZW-20 и JDZW2-20 имеют опорную конструкцию для наружной установки с полностью герметичной литой эпоксидной изоляцией. Такая конструкция обеспечивает отличную устойчивость к влаге, УФ-излучению, загрязнению и термическому старению, гарантируя долговечную надежность в суровых условиях открытой эксплуатации. Корпус соответствует требованиям по защите от атмосферных воздействий (степень IP) и поддерживает необходимые электрические воздушные и поверхностные пути утечки без дополнительных кожухов. Листовой магнитопровод оптимизирован для точного преобразования напряжения, а интегрированная система изоляции первичной и вторичной цепей обеспечивает гальваническую развязку при длительной эксплуатации на открытом воздухе.
Технические параметры
Условия эксплуатации
- Условия установки: Наружная установка (влагостойкая эпоксидная конструкция)
- Высота над уровнем моря: Не более 1000 м (при большей высоте требуется уточнение у инженеров)
- Температура окружающей среды: −25 °C до +40 °C
- Среднесуточная температура: Не более +30 °C
- Относительная влажность: До 85% (наружные условия)
- Окружающая среда: Без сильного промышленного загрязнения или коррозионных газов, влияющих на изоляцию; отсутствие взрывоопасных или горючих сред; конструкция выдерживает наружные климатические воздействия, включая дождь, снег и УФ-излучение
Технические параметры
Трансформаторы напряжения JDZW-20 и JDZW2-20 — наружные, с литой эпоксидной изоляцией, предназначены для сетей переменного тока класса 20 кВ (50 Гц / 60 Гц) и имеют влагостойкую эпоксидную изоляцию. Диапазон рабочих температур — от −25 °C до +40 °C, допустимая высота установки — до 1000 м над уровнем моря. Устройства соответствуют стандартным классам точности для задач учета и защиты.
Данные трансформатора напряжения
| Модель | Номинальное передаточное отношение (В) |
Номинальная мощность (В·А) |
Номинальная мощность (В·А) |
Максимальная мощность (В·А) |
Номинальный уровень изоляции (кВ) |
|---|---|---|---|---|---|
| Класс 0,2 | Класс 0,5 | ||||
| JDZW-20 | 20000/√3 / 100/√3 | 25 | 50 | 600 | 50 |
| JDZW2-20 | 20000/√3 / 100/√3 / 100/3 | 25 | 50 | 600 | 50 |
Установка и подключение

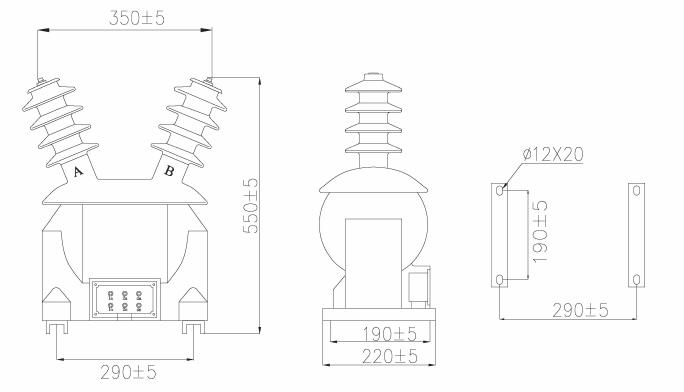

Габаритные размеры
Габаритные размеры и детали крепления наружных эпоксидных трансформаторов напряжения JDZW-20 и JDZW2-20 показаны на чертеже выше. Размеры отдельных модификаций могут отличаться; для получения подробных чертежей вашей модели обратитесь на завод.

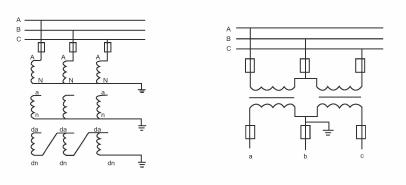

Схема подключения
Подбор и частые вопросы
Руководство по выбору
- Уточните класс напряжения сети (20 кВ) и тип заземления (заземленная, незаземленная или с высокоомным заземлением), чтобы определить пригодность трансформатора.
- Выберите JDZW-20 для стандартных измерений напряжения или JDZW2-20, если требуется обнаружение замыканий на землю через разомкнутый треугольник.
- Выберите класс точности в зависимости от применения: 0,2 — для коммерческого учета, 0,5 — для общих измерений и функций защиты.
- Укажите номинальную мощность (В·А) для соответствующего класса точности, чтобы обеспечить питание подключенных счетчиков, реле и компенсировать потери в проводах без превышения допустимой нагрузки.
- Определите схему соединения — «звезда», «V» или разомкнутый треугольник — в соответствии с проектом сети и требованиями к мониторингу.
- При заказе укажите специальные требования проекта: повышенный уровень изоляции, особенности выводов, детали крепления или сертификационные требования.
Часто задаваемые вопросы
В1: Для каких целей применяются наружные трансформаторы напряжения JDZW-20?
Серия JDZW-20 предназначена для сетей 20 кВ и используется для учета электроэнергии, регулирования напряжения и релейной защиты в наружных подстанциях и промышленных распределительных сетях, подверженных различным погодным условиям.
В2: Какие преимущества дает конструкция с эпоксидной смолой при наружной эксплуатации?
Литая эпоксидная конструкция обеспечивает превосходную изоляцию, влагостойкость, устойчивость к УФ-излучению и старению, гарантируя надежную работу с минимальным техобслуживанием в суровых условиях открытой установки.
В3: Можно ли адаптировать трансформаторы JDZW-20 под конкретные проекты?
Да, доступны нестандартные передаточные отношения, классы точности и мощности. Обратитесь в техническую поддержку на раннем этапе проектирования для согласования технической возможности, сроков поставки и соответствия местным стандартам.
В4: Какое техническое обслуживание требуется для трансформаторов JDZW-20?
Благодаря полностью герметичной эпоксидной конструкции эти устройства требуют минимального обслуживания. Рекомендуется периодическая очистка, визуальный осмотр состояния изоляции и проверка предохранителей.
В5: В каких диапазонах температуры и влажности могут работать трансформаторы JDZW-20?
JDZW-20 надежно работает при температуре окружающей среды от −25 °C до +40 °C и относительной влажности до 85%, что делает его пригодным для различных климатических условий без дополнительных кожухов.
В6: Почему JDZW-20 идеален для наружной установки?
Его полностью герметичная литая конструкция устойчива к дождю, ветру, загрязнению и солнечной радиации, исключая необходимость в защитных кожухах и обеспечивая долговременную стабильность в сетях среднего напряжения на открытом воздухе.
В7: Чем отличаются модели JDZW-20 и JDZW2-20?
JDZW-20 имеет одну вторичную обмотку для стандартных измерений напряжения, тогда как JDZW2-20 оснащен двумя вторичными обмотками с выходом остаточного напряжения специально для обнаружения замыканий на землю в незаземленных или высокоомно заземленных системах.
Часто задаваемые вопросы
Q1: Подходит ли данный трансформатор напряжения для установки на высоте более 1000 метров?
Стандартная версия рассчитана на высоту до 1000 м. Для высокогорных объектов требуется снижение характеристик или специальное исполнение. Уточняйте технические требования у наших инженеров.
Q2: Можно ли эксплуатировать модель JDZW-20 при температурах ниже -25 °C?
Базовый диапазон рабочих температур составляет от −25 °C до +40 °C. Эксплуатация за пределами этих значений требует согласования. Свяжитесь с нами для подбора морозостойкой модификации.
Q3: Какие частотные параметры поддерживает трансформатор напряжения JDZW2-20 для экспорта?
Оборудование предназначено для сетей переменного тока с частотой 50 Гц или 60 Гц. При заказе обязательно указывайте требуемую частоту. Подтвердите спецификацию перед производством.
Q4: Какой класс точности выбрать для коммерческого учета электроэнергии в сетях 20 кВ?
Для задач коммерческого учета рекомендуется класс точности 0,2 или 0,5. Для цепей защиты применяются классы 3P или 6P. Уточните доступные классы точности у менеджера.
Q5: Для каких типов распределительных устройств предназначен однофазный трансформатор JDZW-20?
Это наружный трансформатор напряжения с литой эпоксидной изоляцией для сетей 20 кВ. Он используется в открытых распределительных устройствах и на подстанциях. Запросите габаритные чертежи для проектирования.
Q6: Какие заводские испытания проходят трансформаторы напряжения перед отгрузкой заказчику?
Каждое устройство проходит стандартные приемо-сдаточные испытания на соответствие номинальному уровню изоляции и классам точности. Полный протокол тестов предоставляется вместе с продукцией. Запросите пример протокола.
Q7: Допускается ли установка JDZW2-20 в зонах с сильным промышленным загрязнением?
Стандартная конструкция не предназначена для сред с агрессивными газами или сильным промышленным загрязнением. Для таких условий требуется специальное исполнение. Уточните возможность кастомизации у инженеров.
