Descripción general

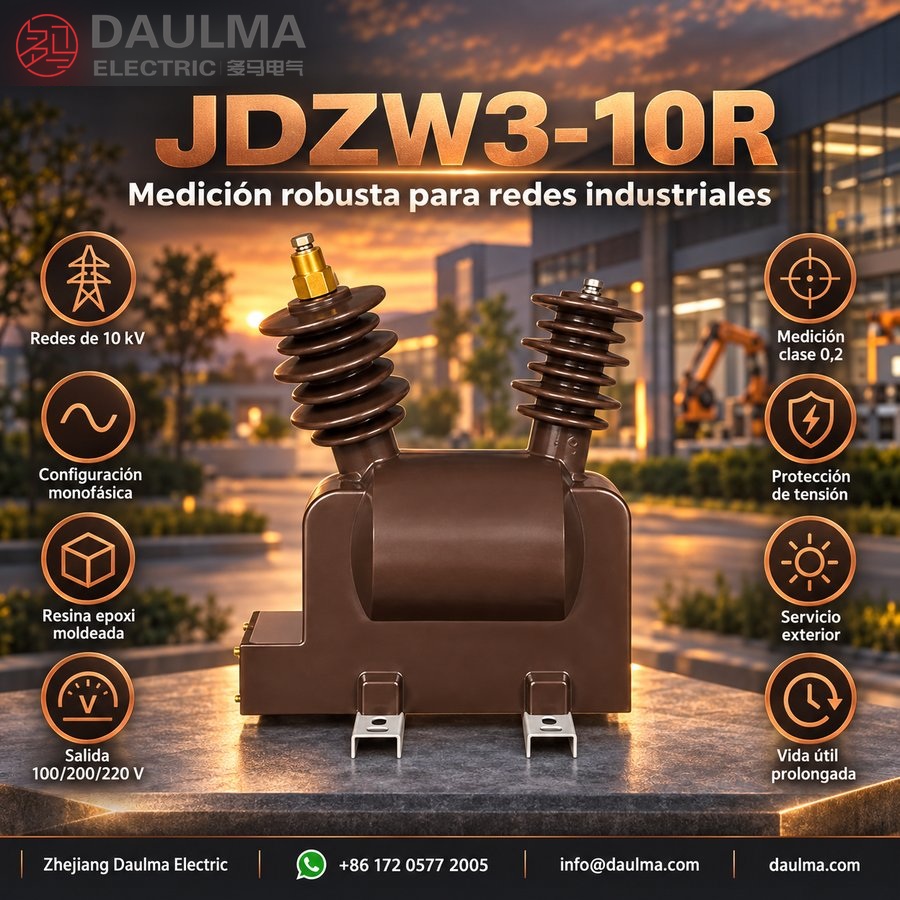

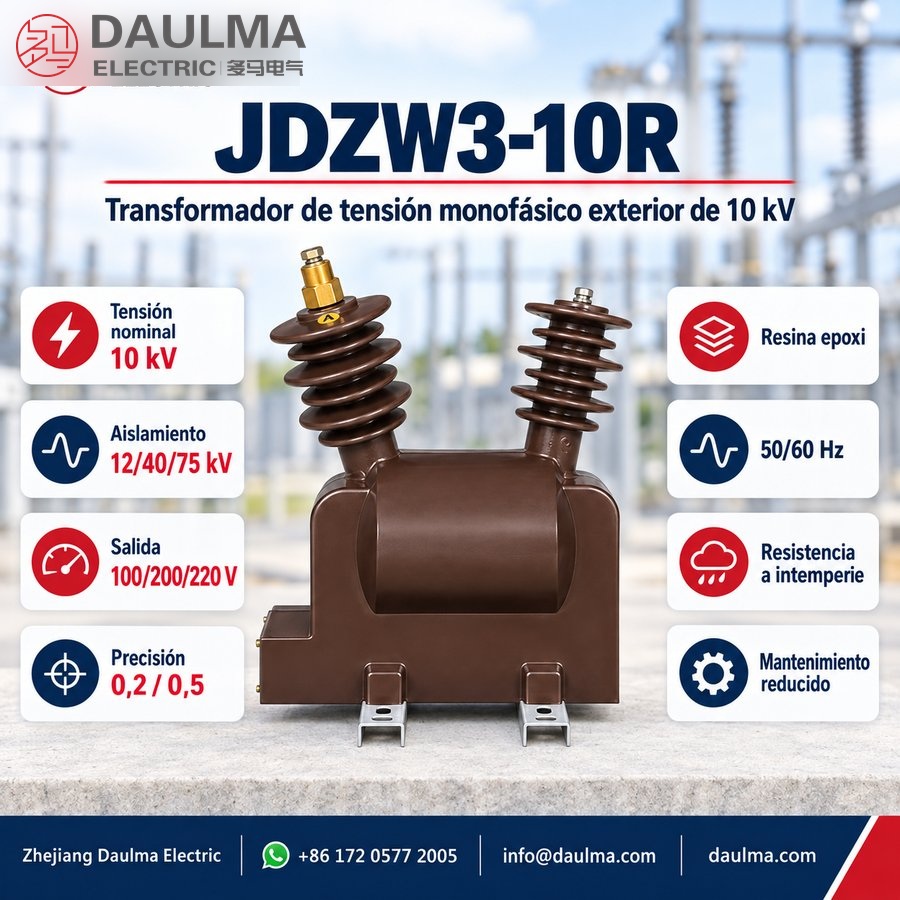

El JDZW3-10R es un transformador de tensión monofásico para exteriores, diseñado para sistemas de distribución de media tensión de 10 kV. Cuenta con aislamiento fundido en resina epoxi, lo que proporciona una elevada rigidez dieléctrica y resistencia ambiental para un funcionamiento fiable al aire libre.
Este transformador ofrece alta precisión con clases de exactitud 0,2/0,5, adecuadas tanto para aplicaciones de medida como de protección. Sus devanados secundarios duales suministran 100 V para medición y 100/200/220 V para alimentación auxiliar, con una potencia máxima de salida de 750 VA. Diseñado conforme a las normas IEC, garantiza una transformación precisa de tensión en subestaciones, instalaciones industriales y equipos de corte al aire libre.
Resumen de características técnicas
| Parámetro | Valor nominal |
|---|---|
| Tensión del sistema | 10 kV |
| Nivel de aislamiento | 12/40/75 kV |
| Tensión primaria | 10/√3 kV |
| Tensión secundaria (medida) | 100 V (1a-1b) |
| Tensión secundaria (alimentación) | 100/200/220 V (2a-2b) |
| Clase de exactitud | 0,2 (medida), 0,5 (protección) |
| Potencia nominal | Hasta 750 VA |
| Frecuencia | 50 Hz |
| Fase | Monofásico |
| Material de aislamiento | Resina epoxi fundida |
| Tipo de aplicación | Exterior |
| Montaje | Sobre poste o estructura |
Construcción

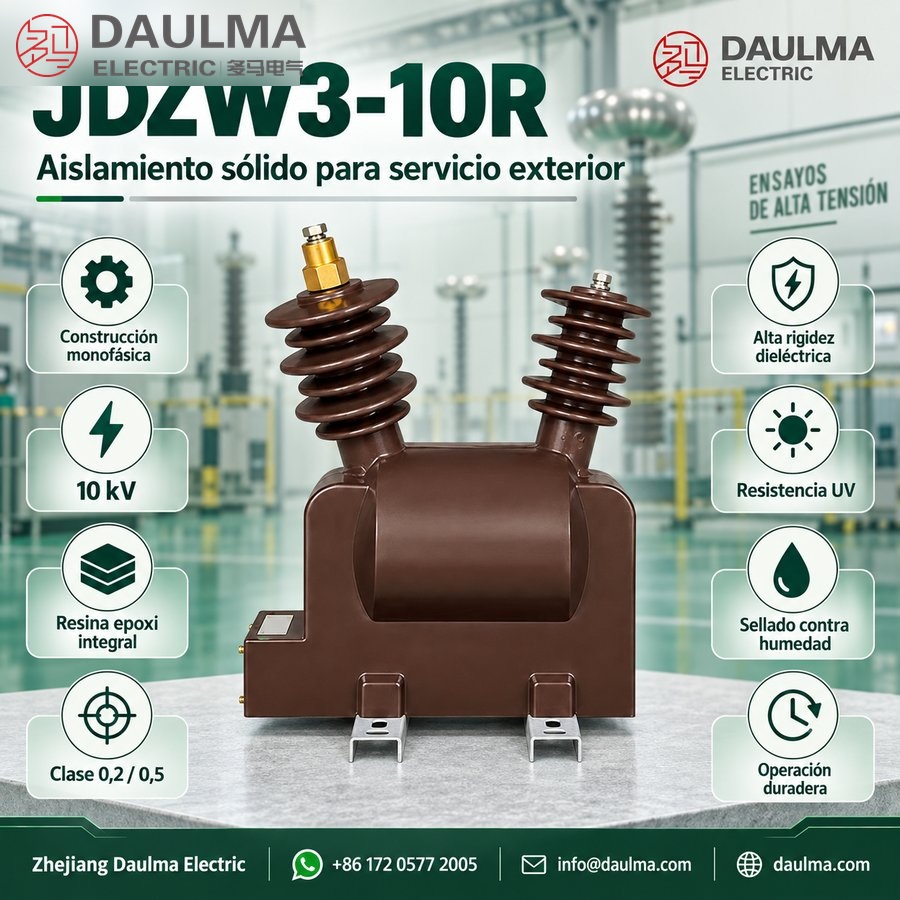

El JDZW3-10R emplea una construcción totalmente fundida en resina, encapsulando todos los componentes activos en resina epoxi de alta calidad. Este sistema de aislamiento monolítico elimina huecos de aire, previene la entrada de humedad y ofrece excelente resistencia al tracking y a los rayos UV para un servicio prolongado al aire libre. El núcleo y los devanados se funden en vacío bajo condiciones controladas para garantizar propiedades dieléctricas uniformes y estabilidad mecánica. La carcasa incluye soportes de montaje integrados y bornes claramente identificados para conexiones seguras. No requiere mantenimiento durante toda su vida útil gracias al sellado hermético proporcionado por la matriz de resina epoxi.
Parámetros técnicos
Condiciones de servicio
- Posición de instalación: Equipos de corte al aire libre, subestaciones o puntos de distribución
- Temperatura ambiente: -5 °C a +40 °C
- Altitud: ≤ 1000 m (estándar)
- Aislamiento: Resina epoxi fundida
- Frecuencia: 50 Hz o 60 Hz
- Mantenimiento: Requiere mantenimiento mínimo
Parámetros técnicos
El JDZW3-10R es un transformador de tensión fundido en resina epoxi para exteriores, diseñado para sistemas de 10 kV. Opera en un rango de temperatura de -5 °C a +40 °C y a altitudes de hasta 1000 m, cumpliendo con las normas GB20840.3-2013 e IEC61869-3:2011. La unidad dispone de devanados secundarios duales para aplicaciones de medición y alimentación auxiliar.
Datos del transformador de tensión
| Devanado secundario |
Tensión de salida |
Clase de exactitud |
Potencia nominal |
Potencia máx. (VA) |
|---|---|---|---|---|
| 1a-1b (Medición) |
100 V | 0,2 / 0,5 | 10 / 60 VA | 750 |
| 2a-2b (Alimentación) |
100/200/220 V | – | 500 VA |
Instalación y cableado
Diagrama de instalación
El JDZW3-10R está diseñado para instalación exterior sobre equipos de corte o estructuras de subestación. Los soportes de montaje coinciden con las dimensiones de la base (350 mm de ancho) y la disposición de los orificios superiores de fijación (220 × 170 × 150 mm). Instale la unidad verticalmente, orientando los dos aisladores con un ángulo de 14° tal como se muestra en la vista frontal.
Diagrama de conexiones
Las conexiones del JDZW3-10R son las siguientes:
- El borne primario A se conecta al sistema de tensión mediante un fusible
- El borne primario B se conecta a tierra del sistema
- Los bornes secundarios 1a-1b proporcionan una salida de 100 V para dispositivos de medida
- Los bornes secundarios 2a-2b entregan 100/200/220 V para circuitos de alimentación auxiliar
- El borne 2b debe conectarse a tierra
Selección y preguntas frecuentes
Guía de selección
- Seleccione para tensión del sistema de 10 kV con nivel de aislamiento 12/40/75 kV.
- Elija clase de exactitud 0,2 para medición de alta precisión o 0,5 para aplicaciones estándar de medida.
- Determine las salidas secundarias requeridas: 100 V para medición y 100/200/220 V para alimentación auxiliar.
- Especifique la potencia nominal según la aplicación: 10 o 60 VA para circuitos de medida, hasta 500 VA para cargas de alimentación.
- Confirme la frecuencia del sistema (50 Hz o 60 Hz) y el entorno de instalación exterior.
Frequently Asked Questions
Q1: ¿Qué clase de exactitud se usa para medición de facturación?
Use la clase 0,2 para aplicaciones de facturación de energía. El devanado 1a-1b ofrece 100 V con 10 VA a clase 0,2 según IEC61869-3. Consulte a fábrica para calibración específica.
Q2: ¿Se puede instalar este transformador de tensión en exteriores fríos?
Sí, está diseñado para intemperie con aislamiento de resina epoxi. Soporta temperaturas ambiente de -5 °C a +40 °C y altitudes hasta 1000 m. Confirme las condiciones exactas del sitio antes de la instalación.
Q3: ¿Cómo se configuran los devanados secundarios duales de este equipo?
El devanado 1a-1b (100 V, clase 0,2/0,5) es para medición, mientras que el 2a-2b (100/200/220 V, 500 VA) alimenta circuitos auxiliares. La potencia máxima total es de 750 VA. Solicite el diagrama de conexiones a nuestro equipo técnico.
Q4: ¿Con qué normas internacionales cumple este transformador de 10kV?
El modelo JDZW3-10R cumple con los estándares GB20840.3-2013 e IEC61869-3:2011. Estos certifican su uso seguro en sistemas de media tensión para exteriores. Solicite los certificados de fábrica actualizados al realizar su pedido.
Q5: ¿Es compatible este transformador con redes eléctricas de 60 Hz?
Sí, el transformador está diseñado para operar tanto a 50 Hz como a 60 Hz. Es compatible con subestaciones y puntos de distribución con esta frecuencia. Especifique el requisito de frecuencia en su orden de compra.
Q6: ¿Dónde se aplica normalmente este transformador monofásico para exteriores?
Se utiliza principalmente en equipos de corte al aire libre, subestaciones y puntos de distribución de 10 kV. Su diseño fundido en resina epoxi garantiza un mantenimiento mínimo y alta fiabilidad en entornos exigentes.
