Tổng quan

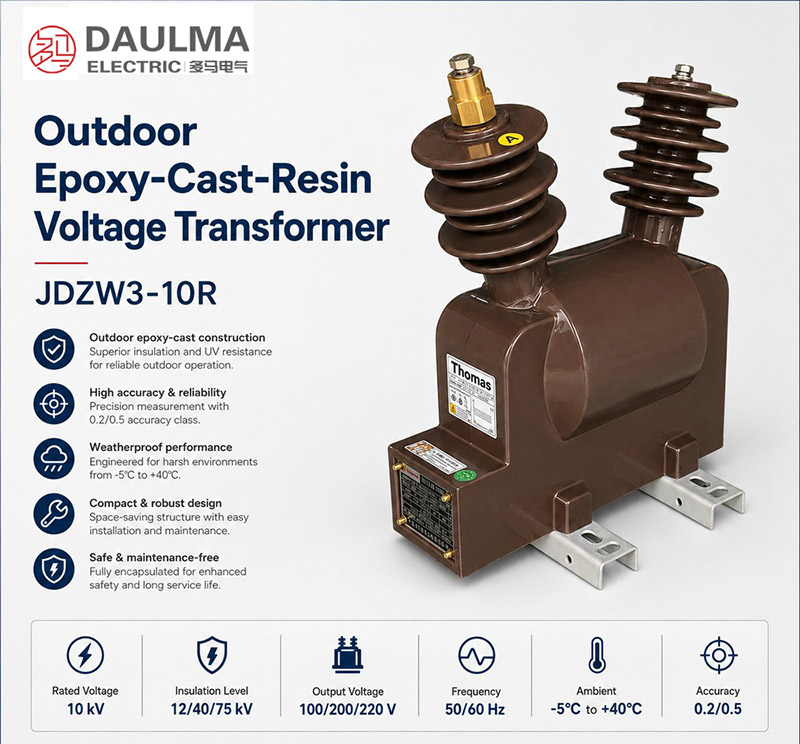

Máy biến điện áp JDZW3-10R là thiết bị một pha dùng ngoài trời, được thiết kế cho hệ thống phân phối trung thế 10kV. Thiết bị sử dụng cách điện bằng nhựa epoxy đúc, mang lại độ bền điện môi cao và khả năng chống chịu môi trường vượt trội, đảm bảo vận hành tin cậy trong điều kiện ngoài trời.
Thiết bị đạt độ chính xác cao với các cấp chính xác 0.2/0.5, phù hợp cho cả ứng dụng đo lường và bảo vệ. Hai cuộn dây thứ cấp cung cấp điện áp 100V cho đo lường và 100/200/220V cho nguồn phụ trợ, hỗ trợ công suất đầu ra tối đa lên đến 750VA. Được thiết kế theo tiêu chuẩn IEC, máy biến điện áp này đảm bảo biến đổi điện áp chính xác trong các trạm biến áp, nhà máy công nghiệp và tủ đóng cắt ngoài trời.
Thông số định mức chính
| Thông số | Giá trị định mức |
|---|---|
| Điện áp hệ thống | 10kV |
| Cấp cách điện | 12/40/75kV |
| Điện áp sơ cấp | 10/√3 kV |
| Điện áp thứ cấp (đo lường) | 100V (1a-1b) |
| Điện áp thứ cấp (nguồn phụ trợ) | 100/200/220V (2a-2b) |
| Cấp chính xác | 0.2 (đo lường), 0.5 (bảo vệ) |
| Công suất định mức | Tối đa 750VA |
| Tần số | 50Hz |
| Số pha | Một pha |
| Vật liệu cách điện | Nhựa epoxy đúc |
| Kiểu lắp đặt | Ngoài trời |
| Phương thức lắp | Lắp trên cột hoặc kết cấu |
Kết cấu
Máy biến điện áp JDZW3-10R sử dụng kết cấu hoàn toàn bằng nhựa epoxy đúc, bao bọc kín tất cả các bộ phận hoạt động trong nhựa epoxy chất lượng cao. Hệ thống cách điện nguyên khối này loại bỏ khe hở không khí, ngăn ngừa xâm nhập ẩm và có khả năng chống phóng điện bề mặt cùng độ bền tia UV xuất sắc, đảm bảo tuổi thọ dài hạn khi vận hành ngoài trời. Lõi thép và cuộn dây được đúc chân không trong điều kiện kiểm soát nghiêm ngặt nhằm đảm bảo tính đồng đều về đặc tính điện môi và độ ổn định cơ học. Vỏ thiết bị tích hợp sẵn giá đỡ lắp đặt và các khối đấu nối được đánh dấu rõ ràng để kết nối an toàn và chắc chắn. Nhờ lớp vỏ kín tuyệt đối từ ma trận nhựa epoxy, thiết bị không yêu cầu bảo trì trong suốt tuổi thọ vận hành.
Thông số kỹ thuật
Điều kiện vận hành
- Vị trí lắp đặt: Tủ đóng cắt ngoài trời, trạm biến áp hoặc điểm phân phối
- Nhiệt độ môi trường: -5°C đến +40°C
- Độ cao: ≤ 1000m (tiêu chuẩn)
- Cách điện: Nhựa epoxy đúc
- Tần số: 50Hz hoặc 60Hz
- Bảo trì: Yêu cầu bảo trì tối thiểu
Thông số kỹ thuật
Máy biến điện áp JDZW3-10R là thiết bị cách điện nhựa epoxy đúc dùng ngoài trời, thiết kế cho hệ thống 10kV. Thiết bị vận hành trong dải nhiệt độ từ -5°C đến +40°C và ở độ cao tới 1000m, tuân thủ các tiêu chuẩn GB20840.3-2013 và IEC61869-3:2011. Thiết bị có hai cuộn thứ cấp phục vụ cho ứng dụng đo lường và cấp nguồn phụ trợ.
Dữ liệu máy biến điện áp
| Cuộn thứ cấp | Điện áp đầu ra | Cấp chính xác | Công suất định mức | Công suất tối đa (VA) |
|---|---|---|---|---|
| 1a-1b (Đo lường) | 100 V | 0.2 / 0.5 | 10 / 60 VA | 750 |
| 2a-2b (Nguồn phụ trợ) | 100/200/220 V | – | 500 VA |
Lắp đặt và đấu dây
Sơ đồ lắp đặt
Máy biến điện áp JDZW3-10R được thiết kế để lắp đặt ngoài trời trên tủ đóng cắt hoặc kết cấu trạm biến áp. Giá đỡ lắp đặt phù hợp với kích thước đáy (rộng 350mm) và bố trí lỗ lắp trên đỉnh (220 × 170 × 150mm). Đảm bảo lắp thiết bị theo phương thẳng đứng với hai sứ cách điện được định hướng nghiêng góc 14° như thể hiện trong hình chiếu mặt trước.
Sơ đồ đấu dây
Đấu nối dây cho JDZW3-10R như sau:
- Đầu cực sơ cấp A nối với hệ thống điện qua cầu chì
- Đầu cực sơ cấp B nối đất hệ thống
- Đầu cực thứ cấp 1a-1b cung cấp điện áp 100V cho thiết bị đo lường
- Đầu cực thứ cấp 2a-2b cấp điện 100/200/220V cho mạch nguồn phụ trợ
- Đầu cực 2b phải được nối đất
Lựa chọn và câu hỏi thường gặp
Hướng dẫn lựa chọn
- Chọn cho hệ thống điện áp 10kV với cấp cách điện 12/40/75kV.
- Chọn cấp chính xác 0.2 cho đo lường độ chính xác cao hoặc 0.5 cho ứng dụng đo lường thông thường.
- Xác định đầu ra thứ cấp cần thiết: 100V cho đo lường và 100/200/220V cho nguồn phụ trợ.
- Chỉ định công suất định mức theo ứng dụng: 10 hoặc 60 VA cho mạch đo lường, tối đa 500 VA cho tải nguồn phụ trợ.
- Xác nhận tần số hệ thống (50Hz hoặc 60Hz) và môi trường lắp đặt ngoài trời.
Câu hỏi thường gặp
H1: Máy biến điện áp hai cuộn thứ cấp là gì?
Máy biến điện áp hai cuộn thứ cấp có hai cuộn dây thứ cấp độc lập. JDZW3-10R cung cấp 100V cho đo lường và giám sát, đồng thời cung cấp 100/200/220V để cấp nguồn cho các thiết bị phụ trợ—tất cả trong một thiết bị gọn nhẹ.
H2: Tại sao nên chọn cách điện nhựa epoxy cho lắp đặt ngoài trời?
Nhựa epoxy mang lại khả năng chống ẩm vượt trội, ổn định dưới tia UV và độ bền thời tiết lâu dài. Với cấp cách điện 12/40/75kV, thiết bị đảm bảo vận hành tin cậy ngoài trời mà không cần bảo dưỡng dầu hay bảo trì thường xuyên.
H3: Các cấp chính xác nào có sẵn cho JDZW3-10R?
JDZW3-10R có sẵn cấp chính xác 0.2 cho đo lường thương mại độ chính xác cao và cấp 0.5 cho đo lường thông dụng. Việc lựa chọn phụ thuộc vào yêu cầu đo lường và trở kháng tải kết nối.
H4: Thiết bị này có yêu cầu bảo trì định kỳ không?
Không cần bảo trì định kỳ nhờ kết cấu nhựa epoxy đúc. Chỉ cần kiểm tra trực quan định kỳ để phát hiện hư hỏng cơ học, giúp giảm đáng kể chi phí vận hành suốt đời thiết bị.
H5: JDZW3-10R tuân thủ những tiêu chuẩn nào?
Thiết bị đáp ứng tiêu chuẩn GB20840.3-2013 (Trung Quốc) và IEC61869-3:2011 (quốc tế), đảm bảo tương thích với các hệ thống đo lường và bảo vệ trung thế toàn cầu.
H6: Cần xác nhận những thông tin gì khi đặt hàng?
Khi đặt hàng, vui lòng chỉ định: mã hiệu JDZW3-10R, điện áp hệ thống (10kV), cấp chính xác (0.2 hoặc 0.5), công suất định mức (10/60 VA cho đo lường, 500 VA cho nguồn), tần số (50Hz hoặc 60Hz), kiểu lắp ngoài trời và số lượng.
Câu hỏi thường gặp
Q1: Cấp chính xác 0.2 và 0.5 phù hợp với ứng dụng nào?
Chọn cấp 0.2 cho đo đếm thương mại và 0.5 cho đo lường kỹ thuật. Cuộn 1a-1b có điện áp 100V, công suất 10/60 VA. Vui lòng xác nhận tải thực tế với nhà máy.
Q2: Độ cao lắp đặt tối đa của thiết bị là bao nhiêu?
Thiết bị vận hành tiêu chuẩn ở độ cao dưới 1000m. Nếu lắp đặt trên 1000m hoặc nhiệt độ ngoài dải -5°C đến 40°C, cần giảm dung lượng. Liên hệ kỹ thuật để đánh giá điều kiện hiện trường.
Q3: Cách kết nối cuộn thứ cấp 2a-2b trong tủ điện như thế nào?
Cuộn 2a-2b cung cấp nguồn phụ trợ 100/200/220V, công suất 500VA. Đấu nối trực tiếp vào tải phụ trợ, đảm bảo tổng công suất không vượt quá 750VA. Cần kiểm tra trở kháng tải trước khi lắp đặt.
Q4: Khi nào cần yêu cầu chứng chỉ xuất xưởng cho thiết bị?
Yêu cầu chứng chỉ xuất xưởng khi nghiệm thu dự án hoặc xuất khẩu. Thiết bị tuân thủ tiêu chuẩn GB20840.3-2013 và IEC61869-3:2011. Vui lòng ghi rõ yêu cầu chứng nhận trong đơn hàng.
Q5: Thiết bị có hỗ trợ vận hành ở tần số 60Hz không?
Có, thiết bị tương thích cả tần số 50Hz và 60Hz. Máy biến điện áp JDZW3-10R thiết kế cho tủ đóng cắt ngoài trời. Vui lòng ghi rõ tần số hệ thống trong đơn hàng.
Q6: Máy biến điện áp epoxy ngoài trời thường lắp đặt ở đâu?
Thiết bị lắp đặt trong tủ đóng cắt ngoài trời, trạm biến áp hoặc điểm phân phối 10kV. Vỏ cách điện nhựa epoxy chống chịu tốt với môi trường. Liên hệ Daulma để tư vấn giải pháp phù hợp.
