Descripción general

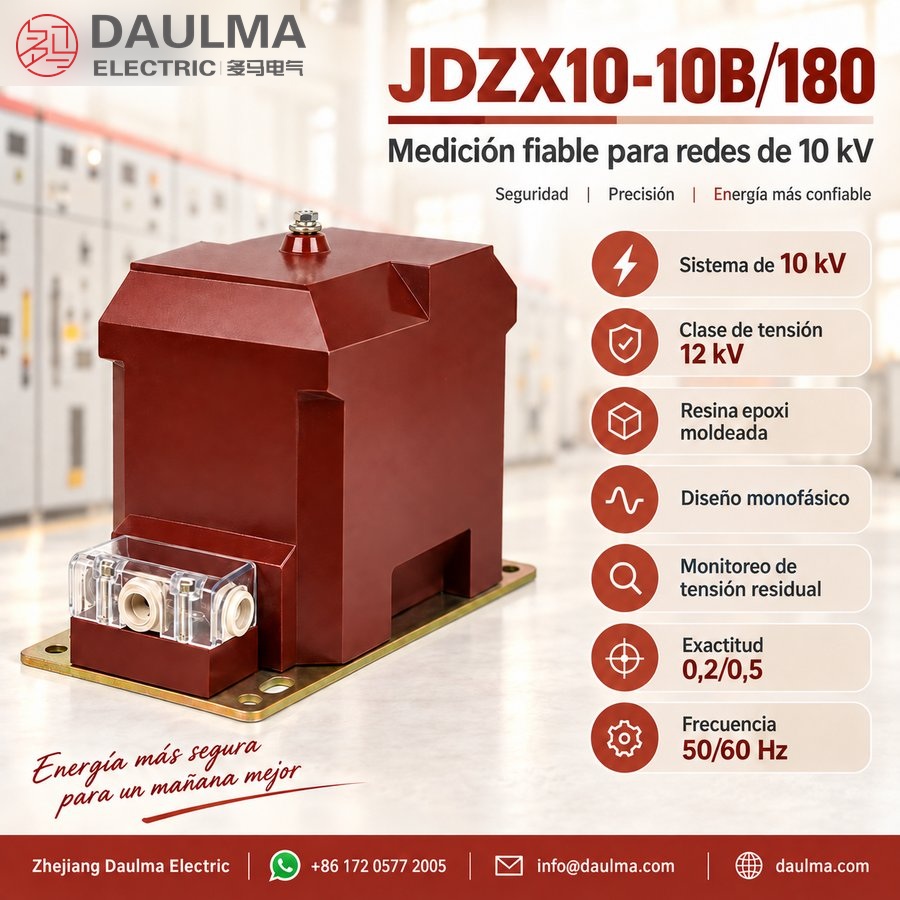

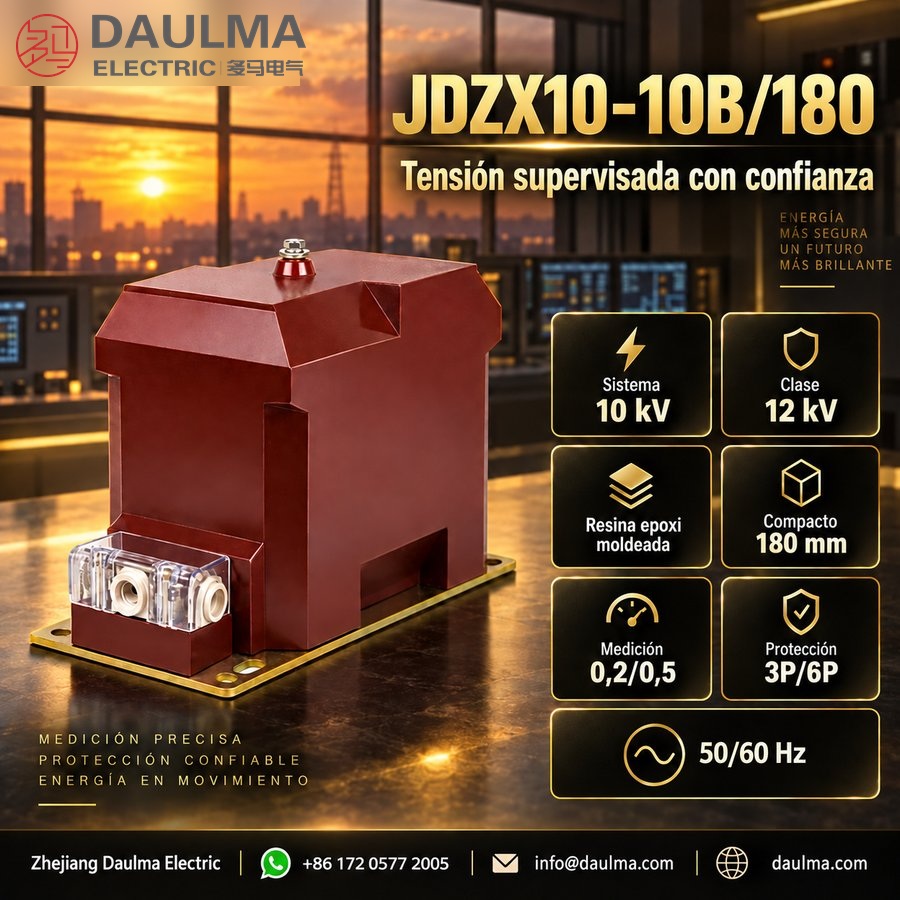

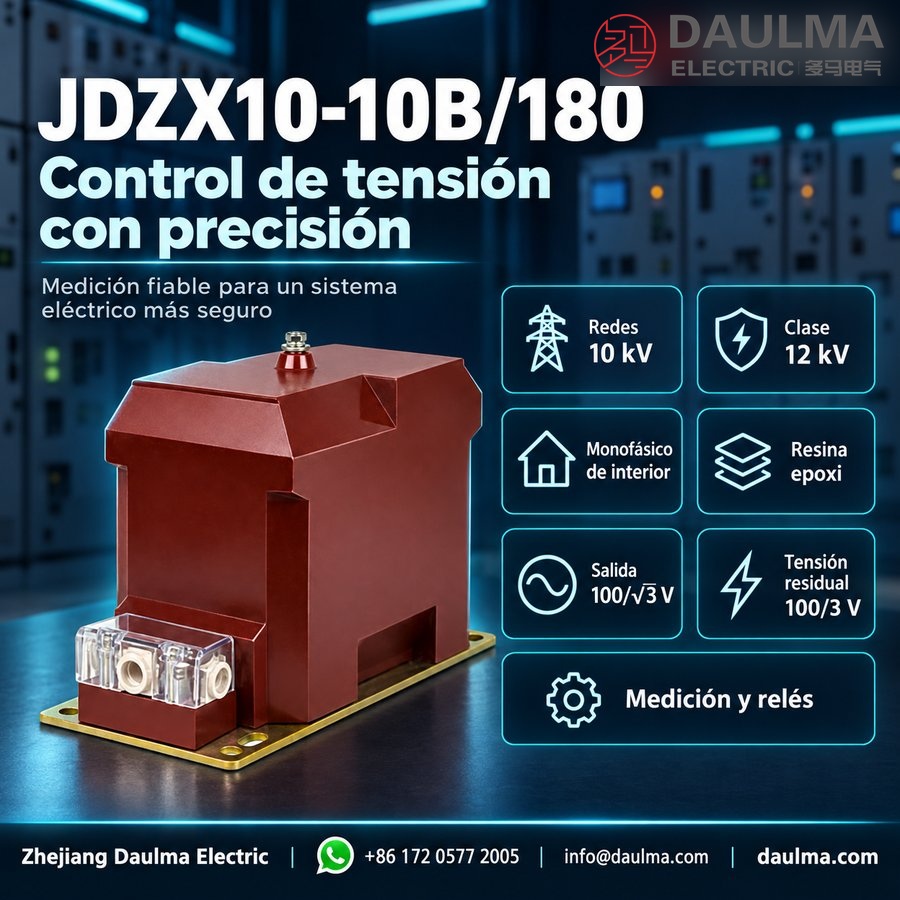

El JDZX10-10B/180 es un transformador de tensión monofásico para interiores, con aislamiento en resina epoxi moldeada y conexión a tierra, clasificado para sistemas de media tensión de 10 kV (clase 12 kV). Cuenta con un diseño totalmente encapsulado y aislamiento de resina epoxi de alta calidad, garantizando un rendimiento fiable en entornos de celdas de media tensión interiores.
Este transformador proporciona salidas secundarias precisas para medición (0,1/√3 kV), monitoreo de tensión residual (0,1/3 kV) y aplicaciones de protección mediante relés. Cumple con las normas GB20840.3-2013 e IEC61869-3:2011, y es compatible tanto con sistemas de 50 Hz como de 60 Hz dentro de un rango de temperatura ambiente de -25 °C a +40 °C.
Resumen de características principales
| Parámetro | Valor nominal |
|---|---|
| Tensión del sistema | 10 kV |
| Clase de tensión | 12 kV |
| Frecuencia nominal | 50 Hz / 60 Hz |
| Relación de tensión | 10/√3 : 0,1/√3 : 0,1/3 kV |
| Potencia máxima | 500 VA |
| Nivel de aislamiento | 12/42/75 kV |
| Clase de exactitud | 0,2/0,5/3P/6P (según aplicación) |
| Temperatura ambiente | -25 °C a +40 °C |
| Tipo de instalación | Celda de interior |
| Material de aislamiento | Resina epoxi moldeada |
| Configuración de puesta a tierra | Fase-neutro (conectado a tierra) |
| Peso | Aprox. 33 kg |
Designación del modelo
- J: Transformador de tensión
- D: Estructura monofásica
- Z: Aislamiento en resina epoxi moldeada
- X: Transformador de tensión conectado a tierra con función secundaria de tensión residual
- 10: Código de serie de diseño
- 10: Tensión nominal del sistema (10 kV)
- B: Variante de configuración según plano aprobado
- 180: Código de tamaño compacto
Construcción
El JDZX10-10B/180 presenta una robusta construcción interior en resina epoxi moldeada, que encapsula completamente el núcleo magnético y los devanados en resina aislante de alta calidad. Este sistema de aislamiento sólido ofrece excelente rigidez dieléctrica, resistencia a la humedad y estabilidad mecánica, adecuado para operación prolongada en entornos interiores controlados. Los terminales primarios y secundarios están embebidos en la carcasa de resina con distancias de fuga definidas, garantizando seguridad y fiabilidad en celdas de media tensión de 10 kV con aislamiento al aire. Su formato compacto de 180 mm permite su integración en compartimentos de medición o protección con espacio limitado sin comprometer el rendimiento.
Parámetros técnicos
Condiciones de servicio
- Temperatura ambiente: -5 °C a +40 °C
- Altitud: hasta 1000 m sobre el nivel del mar
- Humedad relativa: promedio diario no superior al 95 %, promedio mensual no superior al 90 %
- Entorno de instalación: interior, no corrosivo, libre de polvo explosivo o conductor
Parámetros técnicos
El JDZX10-10B/180 es un transformador de tensión conectado a tierra de 10 kV con aislamiento en resina epoxi, diseñado para uso en celdas de clase 12 kV. Está apto para instalación en interiores, cumple con la norma IEC 61869 y opera dentro de un rango de temperatura ambiente de -5 °C a +40 °C a altitudes de hasta 1000 m.
Datos del transformador de tensión
| Tipo (Relación) |
Clase de exactitud (Protección/ Medición) |
Potencia nominal (VA) |
Potencia máxima (VA) |
Nivel nominal de aislamiento (kV) |
|---|---|---|---|---|
| JDZX10-10B/180 10/√3 : 0,1/√3 : 0,1/3 kV |
0,2/6P 0,2/3P 0,5/6P 0,5/3P 1,0/6P 1,0/3P 3,0/6P 3,0/3P |
30/50 30/50 50/50 50/50 100/50 100/50 200/50 200/50 |
500 | 12/42/75 |
| JDZX10-10B/180 10/√3 : 0,1/√3 : 0,1/√3 : 0,1/3 kV |
0,2/0,5/6P 0,2/0,5/3P |
10/15/50 10/15/50 |
500 | 12/42/75 |
Instalación y cableado
Diagrama de instalación
El transformador de tensión JDZX10-10B/180 está diseñado para montaje interior sobre una superficie plana y rígida, utilizando los orificios principales de montaje espaciados a una longitud de referencia de 310 mm. Asegure una distancia mínima adecuada alrededor de la unidad para ventilación y acceso seguro durante el mantenimiento. El ancho de la base es de 180 ±1 mm y la altura total es de 265 ±5 mm. Fije la unidad con elementos de sujeción adecuados a través de los puntos de montaje y conecte el tornillo de puesta a tierra (referencia M8) a la toma de tierra de la instalación.
Diagrama de cableado
La conexión primaria debe seguir el esquema de cableado fase-neutro (A-N) especificado en los planos del proyecto. Los terminales secundarios pueden incluir 1a, 1n, 2a, 2n, da y dn, dependiendo de la configuración. Los terminales da/dn proporcionan la salida de tensión residual y deben cablearse según el esquema de protección por delta abierta o tensión residual requerido por el diseño del sistema. Verifique la polaridad de los terminales, la puesta a tierra correcta y la holgura suficiente en el gabinete antes de energizar la unidad.
Selección y preguntas frecuentes
Guía de selección
- Seleccione la disposición de los devanados: elija un devanado de medición de 100/√3 V más un devanado residual de 100/3 V, o bien la versión de cuatro terminales secundarios cuando los circuitos de clase 0,2 y clase 0,5 deban mantenerse eléctricamente separados.
- Ajuste la exactitud y la carga: las opciones con un solo devanado de medición van desde clase 0,2 a 30 VA hasta clase 3 a 200 VA; la versión con dos devanados de medición está clasificada en 10 VA/15 VA más 50 VA para salida de protección.
- Defina la clase de protección: especifique 3P o 6P para el devanado de tensión residual según el estudio de relés y confirme el esquema final de conexión en delta abierta.
- Confirme el factor de tensión: el factor de tensión nominal y la duración admisible no se publican; por lo tanto, debe verificarlos en función del método de puesta a tierra del neutro y del tiempo de eliminación de fallas a tierra.
- Verifique la envolvente de instalación: confirme el ancho de 180 mm, la referencia de montaje de 310 mm, la altura de 265 mm, la conexión a tierra M8, la temperatura de servicio y los dispositivos de protección secundarios.
Preguntas Frecuentes
Q1: ¿Se puede instalar este transformador de tensión en celdas de 12 kV?
Sí, está diseñado para celdas de clase 12 kV con aislamiento en resina epoxi. Su nivel de aislamiento nominal es de 12/42/75 kV. Consulte a fábrica para validar la aplicación.
Q2: ¿Qué clase de exactitud se recomienda para medición de energía?
Selecciona la clase 0,2 para mediciones de alta precisión. Ofrece una potencia nominal de 30 VA según la norma IEC 61869. Contacte para confirmar la calibración de fábrica.
Q3: ¿Cuándo se debe usar la clase de exactitud 6P?
La clase 6P se utiliza para circuitos de protección en condiciones de fallo. Ofrece una potencia nominal de hasta 200 VA según la norma IEC 61869.
Q4: ¿Cómo se solicitan relaciones de transformación personalizadas para este modelo?
El equipo admite configuraciones como 10/√3 : 0,1/√3 : 0,1/3 kV u otros devanados secundarios. Las modificaciones están sujetas a confirmación técnica. Envíe sus especificaciones al equipo comercial para evaluar la viabilidad.
Q5: ¿Se incluyen certificados de ensayo de tipo con el equipo?
Sí, el modelo JDZX10-10B/180 cumple con la norma IEC 61869. Los certificados de ensayo de fábrica se proporcionan con cada envío. Solicite los documentos al realizar la orden de compra.
Q6: ¿Por qué elegir este transformador de tensión de resina epoxi?
Su diseño compacto y nivel de aislamiento 12/42/75 kV aseguran fiabilidad en media tensión. Fabricado por Daulma, es ideal para redes de distribución e instalaciones interiores.
