Technical Parameters

Condiciones de servicio

• Entorno de instalación: Instalación en exterior (montado en poste o plataforma)
• Altitud: No superior a 1000 m sobre el nivel del mar (una altitud mayor requiere confirmación de ingeniería y ajuste de especificaciones)
• Temperatura ambiente: Consulte a fábrica para los requisitos específicos de la ubicación de instalación
• Nivel de contaminación: Especifique la severidad de la contaminación para la selección adecuada del aislamiento externo
• Condiciones ambientales: Diseñado para exposición en exteriores; el dispositivo antihumedad protege contra la entrada de humedad

Parámetros técnicos

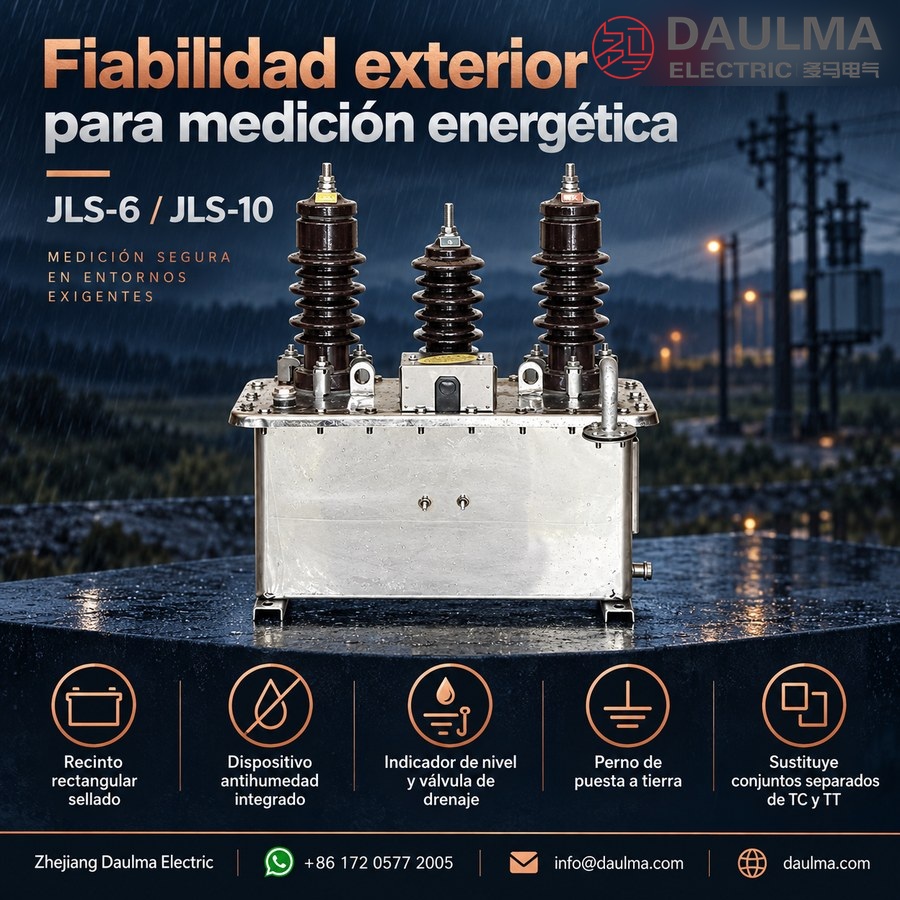

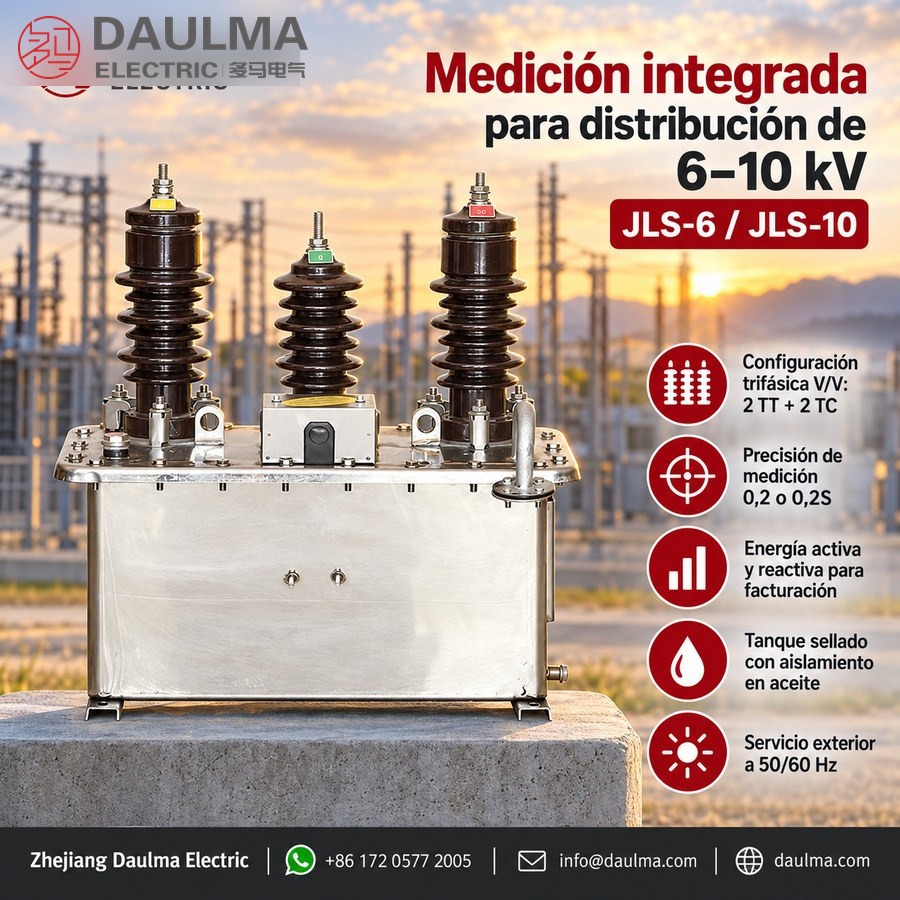

Las series JLS-6 y JLS-10 son transformadores combinados de medida trifásicos sumergidos en aceite para intemperie, clasificados para sistemas de distribución de CA de 6 kV y 10 kV. Cuentan con transformadores de tensión y corriente electromagnéticos en conexión V/V, cumplen con las normas GB 20840 y admiten clases de precisión de medición 0.2 y 0.2S. Las condiciones de operación incluyen altitudes de hasta 1000 m y temperaturas ambiente según la consulta de ingeniería específica del sitio.

Variantes del modelo

Datos del transformador de tensión

Datos del transformador de corriente

Installation & Wiring

Dimensiones generales

Adecuado para sistemas de tensión de 6 kV y 10 kV. Las dimensiones generales específicas y las ubicaciones de los orificios de montaje se proporcionan en el dibujo dimensional anterior.

Selection & FAQs

Guía de selección

• Seleccione la clase de tensión según los requisitos del sistema: JLS-6 para redes de 6 kV o JLS-10 para redes de 10 kV.
• Especifique la relación del transformador de tensión (primario/secundario) y la relación del transformador de corriente (primario/secundario nominal) según las necesidades de medición y protección.
• Defina la clase de precisión para ambas secciones de TC y TT, típicamente 0.2 o 0.2S, para cumplir con las normas locales de la compañía eléctrica.
• Confirme los valores de salida secundaria tanto para TC como para TT para garantizar la compatibilidad con los equipos de medición o de relés conectados.
• Proporcione detalles del entorno de instalación, incluido el rango de temperatura ambiente, la altitud y el nivel de contaminación para garantizar un rendimiento fiable en exteriores.

Preguntas frecuentes

P1: ¿Cómo selecciono correctamente entre los modelos JLS-6 y JLS-10 para un sistema de distribución de 6 kV o 10 kV, y qué parámetros críticos deben verificarse para garantizar el cumplimiento de la medición?

La selección comienza igualando la tensión nominal del sistema: utilice JLS-6 para sistemas de 6 kV y JLS-10 para sistemas de 10 kV. Más allá de la clase de tensión, verifique la relación del transformador de corriente (TC) (p. ej., 300/5 A), la corriente secundaria (1 A o 5 A) y la clase de precisión; se requiere 0.2S para la medición fiscal según GB/T 20840.2-2014 debido a su rendimiento superior a bajas cargas (<20% de la corriente nominal). Confirme que la carga combinada (típicamente 10–30 VA) coincide con la impedancia total de los medidores y cableado conectados. También valide que la conexión V/V se alinee con su esquema de medición trifásica; esta configuración es adecuada solo para cargas equilibradas o moderadamente desequilibradas y no puede admitir la detección de fallas a tierra sin instrumentación adicional.

P2: ¿Cuáles son las principales diferencias técnicas entre los transformadores JLS-6/JLS-10 sumergidos en aceite y las alternativas de tipo seco o fundidos en resina en aplicaciones de media tensión en exteriores?

Las unidades JLS sumergidas en aceite ofrecen una resistencia dieléctrica, estabilidad térmica y resistencia a sobrecargas superiores en comparación con sus homólogas de tipo seco. El aceite mineral proporciona una refrigeración eficaz y supresión de descargas parciales, lo cual es crítico para mantener la precisión bajo fluctuaciones de carga. Los transformadores de tipo seco, aunque libres de mantenimiento en algunos aspectos, presentan una mayor resistencia térmica y son más susceptibles a las descargas superficiales en entornos exteriores contaminados o húmedos. Además, los modelos JLS cumplen con las normas GB 20840 con respiraderos antihumedad integrados, mientras que muchos de tipo seco requieren carcasas IP54+ para una fiabilidad equivalente en exteriores. Para sitios rurales o industriales con cambios de temperatura y contaminación, la inmersión en aceite sigue siendo la opción preferida para la integridad metrológica a largo plazo.

P3: ¿Qué errores de instalación comprometen comúnmente el rendimiento o la seguridad de los transformadores JLS-6/JLS-10 y cómo pueden evitarse?

Deben evitarse tres errores críticos: (1) No instalar un descargador de sobretensiones de óxido de zinc a menos de 1 metro de la unidad, como exige la norma GB 20840.3, deja al TT vulnerable a sobretensiones de maniobra y sobretensiones inducidas por rayos. (2) Dejar los circuitos secundarios del TC abiertos durante la operación induce altas tensiones peligrosas (niveles >kV) debido a la saturación del núcleo, lo que riesgo de fallo de aislamiento y peligro para el personal. Siempre cortocircuite o conecte los secundarios del TC antes de energizar. (3) Puesta a tierra incorrecta: tanto el tanque del transformador como los devanados secundarios deben conectarse a tierra según los códigos locales para evitar potenciales flotantes. Además, asegúrese de que el hardware de montaje permita un drenaje y ventilación adecuados, y verifique el nivel de aceite después de la instalación para evitar un llenado insuficiente, lo que compromete el aislamiento y la refrigeración.

P4: ¿Cómo deben calcularse y validarse los requisitos de carga al integrar JLS-6/JLS-10 con medidores digitales modernos o dispositivos electromecánicos heredados?

La carga total es la suma de la impedancia de entrada del medidor, la resistencia del cableado (R = ρL/A) y cualquier resistencia de terminal intermedia. Por ejemplo, un circuito secundario de 5 A con una resistencia de bucle total de 0,5 Ω consume 12,5 VA (I²R = 25 × 0,5). Dado que los TC JLS están clasificados para 10–30 VA con una precisión de 0.2S, superar los 30 VA degrada la precisión más allá de las especificaciones. Los medidores digitales suelen presentar cargas más bajas (2–5 VA), pero los tramos de cable largos (>50 m) en instalaciones rurales pueden dominar el total. Realice siempre un cálculo de carga durante el diseño y valídelo con pruebas in situ utilizando un probador de carga. Nota: los sistemas secundarios de 1 A reducen la carga cuadráticamente (I²R), lo que los hace preferibles para la medición a larga distancia a pesar de requerir una instrumentación más sensible.

P5: ¿Bajo qué condiciones ambientales requieren los JLS-6/JLS-10 estándar una reducción de capacidad o modificación de ingeniería, y cómo afecta la altitud a la coordinación de aislamiento?

Las unidades estándar están clasificadas para altitudes ≤1000 m. Por encima de esto, la densidad del aire disminuye, reduciendo la resistencia dieléctrica y la eficiencia de disipación de calor. Según IEC 60071-2 y GB/T 311.1, por cada 100 m por encima de 1000 m, las distancias de aislamiento externas y de fuga deben aumentar aproximadamente un 1%, y la presión interna del aceite puede necesitar ajuste. A 2000 m, se aplica un factor de reducción típico de 0,9 a las clasificaciones térmicas. De manera similar, las temperaturas ambiente fuera del rango de –25°C a +40°C (rango estándar) requieren consulta con el fabricante; el frío extremo aumenta la viscosidad del aceite, dificultando la refrigeración por convección, mientras que el calor excesivo acelera el envejecimiento del aceite. La severidad de la contaminación (p. ej., niebla salina costera o polvo industrial) también dicta la distancia de fuga; especifique la clase de contaminación II o III durante la adquisición si corresponde.

P6: ¿Qué protocolos de mantenimiento y comprobaciones de diagnóstico garantizan la precisión y fiabilidad a largo plazo de los transformadores JLS sumergidos en aceite en subestaciones remotas?

Implemente un programa de mantenimiento preventivo que incluya: (1) Muestreo anual de aceite para resistencia dieléctrica (mín. 30 kV/2,5 mm según GB/T 507) y contenido de humedad (<30 ppm); el aceite degradado indica fallo del sello. (2) Inspección visual del indicador de nivel de aceite; los niveles bajos sugieren fugas o contracción térmica, requiriendo rellenado con aceite de transformador compatible. (3) Termografía infrarroja para detectar calentamiento anormal en terminales o superficies del tanque, lo que indica malas conexiones o fallos internos. (4) Pruebas de continuidad del circuito secundario y resistencia de aislamiento (>100 MΩ a 500 V CC). Nunca abra el tanque a menos que sea absolutamente necesario; el diseño sellado depende del respiradero antihumedad para mantener la sequedad interna. Registre todos los hallazgos para rastrear tendencias de envejecimiento y planificar reemplazos antes de que la deriva metrológica supere un error del 0,2%.

P7: ¿Cómo afecta la clase de precisión 0.2S para los TC en las unidades JLS a la medición fiscal en comparación con las clases estándar 0.2 o 0.5, particularmente bajo condiciones de carga ligera?

La clase 0.2S (según GB/T 20840.2) impone límites de error más estrictos a bajas corrientes; específicamente, un error de ±0,2% del 1% al 120% de la corriente nominal, frente a la clase 0.2 que solo garantiza precisión del 5% al 120%. En alimentadores rurales o de uso mixto con variaciones de carga nocturnas o estacionales significativas (p. ej., <10 A en un TC de 300/5 A), 0.2S garantiza la precisión de facturación donde el 0.2 estándar permitiría un error de hasta ±0,75% al 5% de carga. Esto es crítico para la protección de los ingresos de la compañía eléctrica y el cumplimiento normativo. Al especificar unidades JLS, confirme siempre que la sección del TC esté etiquetada como “0.2S” si la aplicación incluye cargas variables o intermitentes; de lo contrario, puede producirse un subregistro de energía durante los períodos de baja demanda.

P8: ¿Qué plazos de entrega, implicaciones de coste y alternativas deben considerar los equipos de compras al adquirir transformadores JLS-6/JLS-10 para proyectos de modernización de la red?

Las unidades JLS-6/JLS-10 estándar con relaciones comunes (p. ej., 10 kV, 400/5 A, 0.2S/0.2) suelen tener plazos de entrega de 8 a 12 semanas. Las configuraciones personalizadas (relaciones no estándar, secundario de 1 A, clasificación de contaminación mejorada) extienden la entrega a más de 16 semanas debido a la revisión de ingeniería y los ajustes de utillaje. En cuanto a costes, las unidades combinadas sumergidas en aceite son entre un 15% y un 25% más caras inicialmente que los conjuntos separados de TC/TT de tipo seco, pero reducen la mano de obra de instalación, la huella y la complejidad de coordinación, lo que genera un menor coste total de propiedad (TCO) en aplicaciones exteriores montadas en poste. Las alternativas incluyen TC/TT monofásicos sumergidos en aceite (mayor coste de espacio y cableado) o unidades combinadas aisladas con SF6 (mayor coste inicial, preocupaciones medioambientales). Para proyectos que priorizan la fiabilidad del ciclo de vida y la integridad de medición en climas adversos, JLS sigue siendo el equilibrio óptimo entre rendimiento, cumplimiento y capacidad de servicio.
