Technical Parameters

Kondisi Layanan

• Lingkungan instalasi: Instalasi luar ruang (pemasangan tiang atau platform)
• Ketinggian: Tidak melebihi 1000 m di atas permukaan laut (ketinggian lebih tinggi memerlukan konfirmasi teknik dan penyesuaian spesifikasi)
• Suhu ambien: Konsultasikan dengan pabrik untuk persyaratan lokasi instalasi spesifik
• Tingkat polusi: Tentukan tingkat keparahan polusi untuk pemilihan isolasi eksternal yang tepat
• Kondisi lingkungan: Dirancang untuk paparan luar ruang; perangkat anti-kelembapan melindungi dari masuknya kelembapan

Parameter Teknis

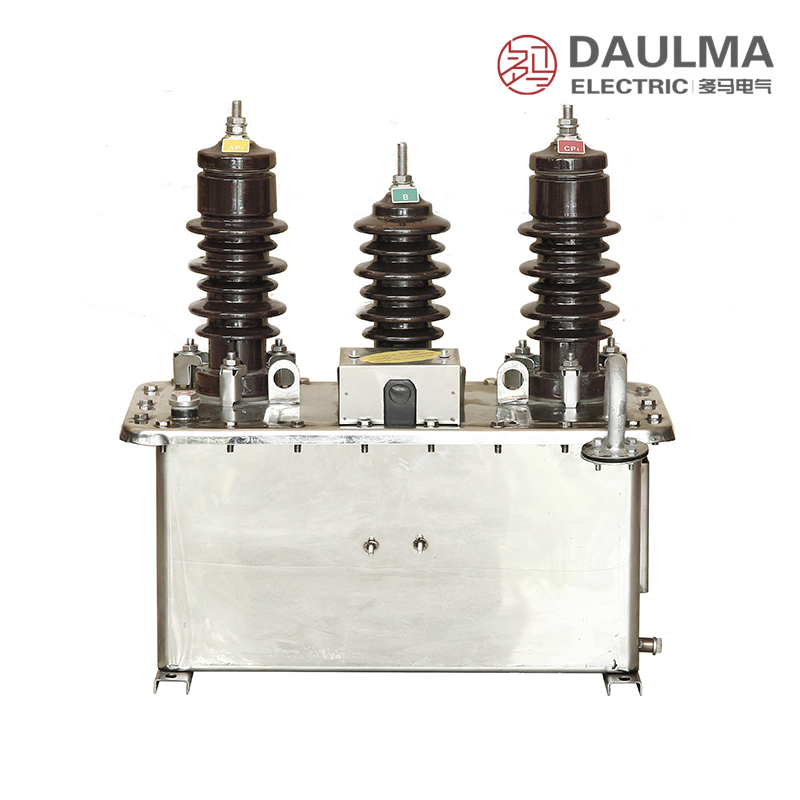

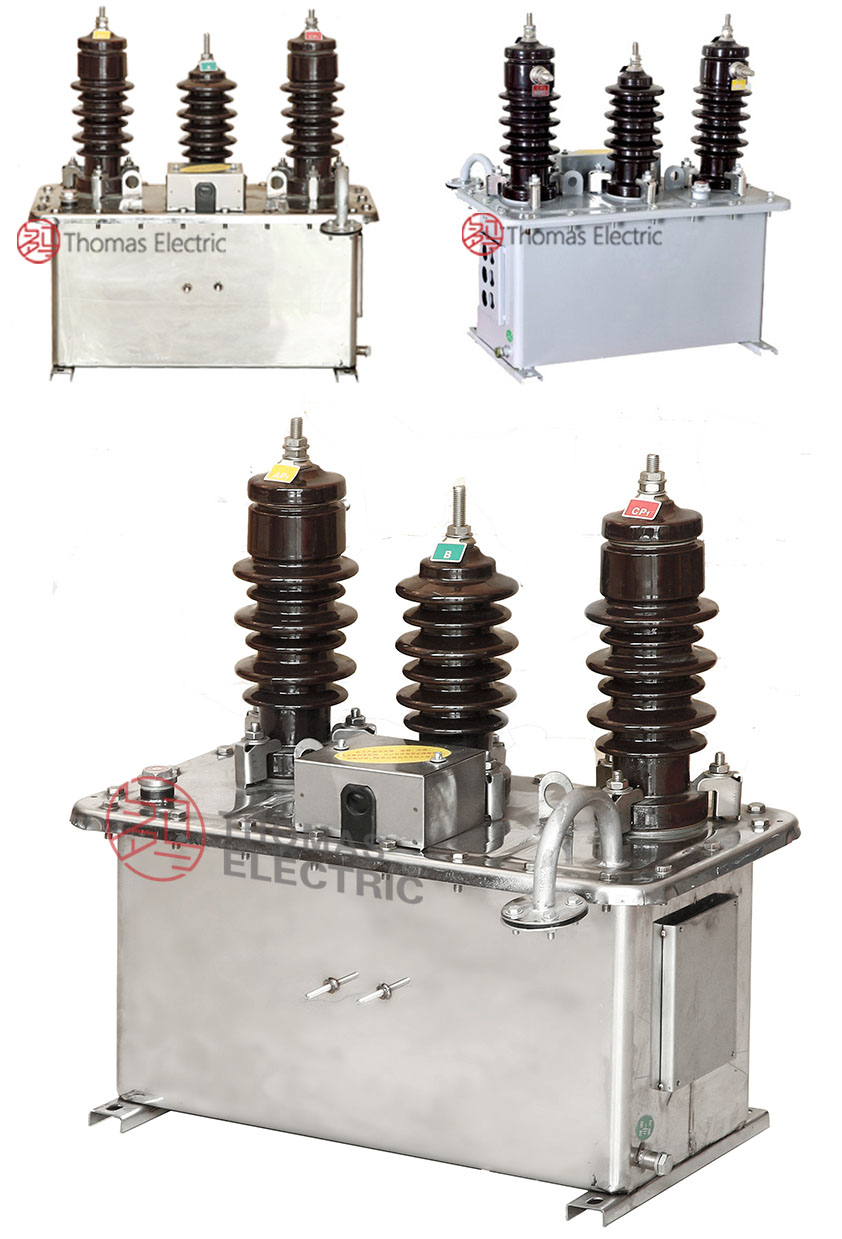

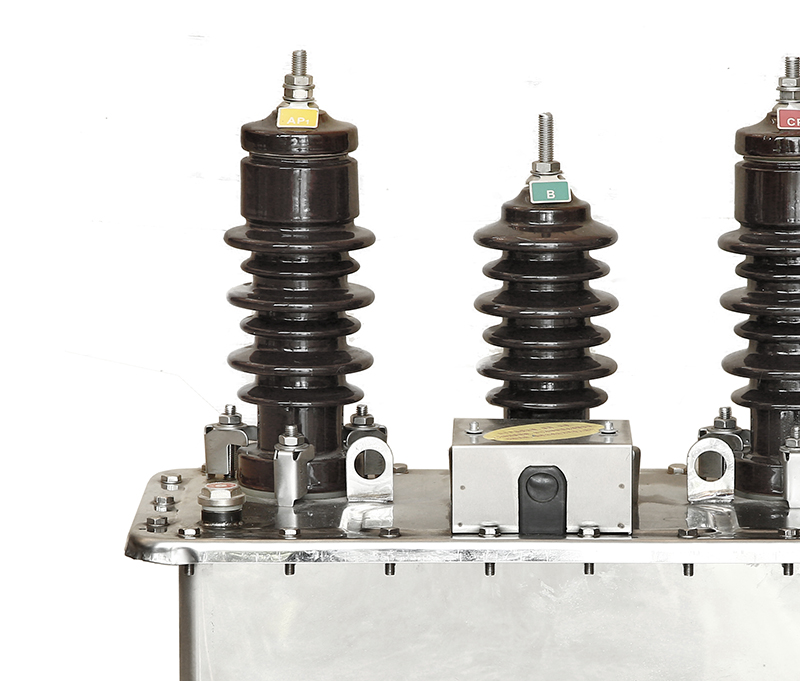

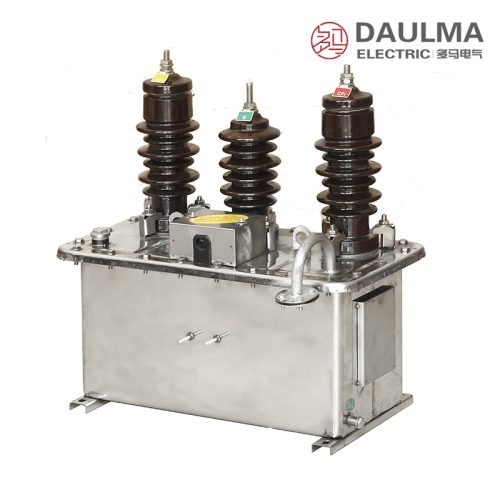

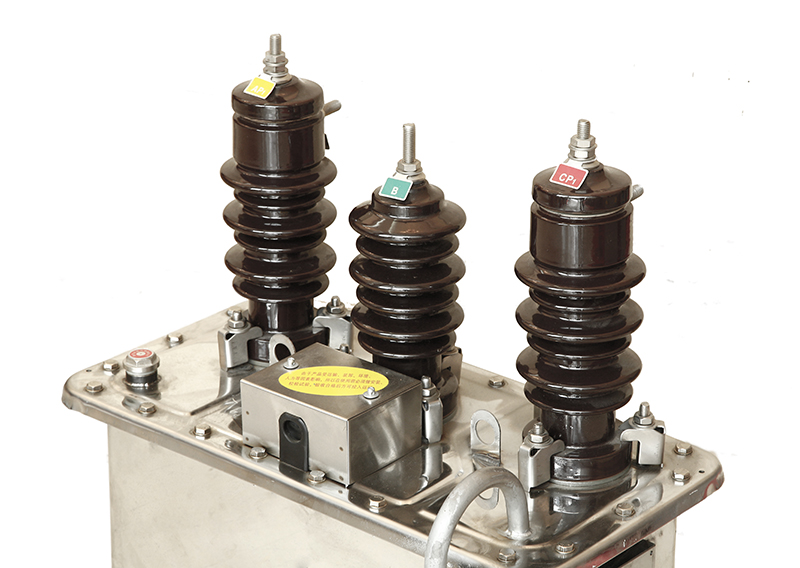

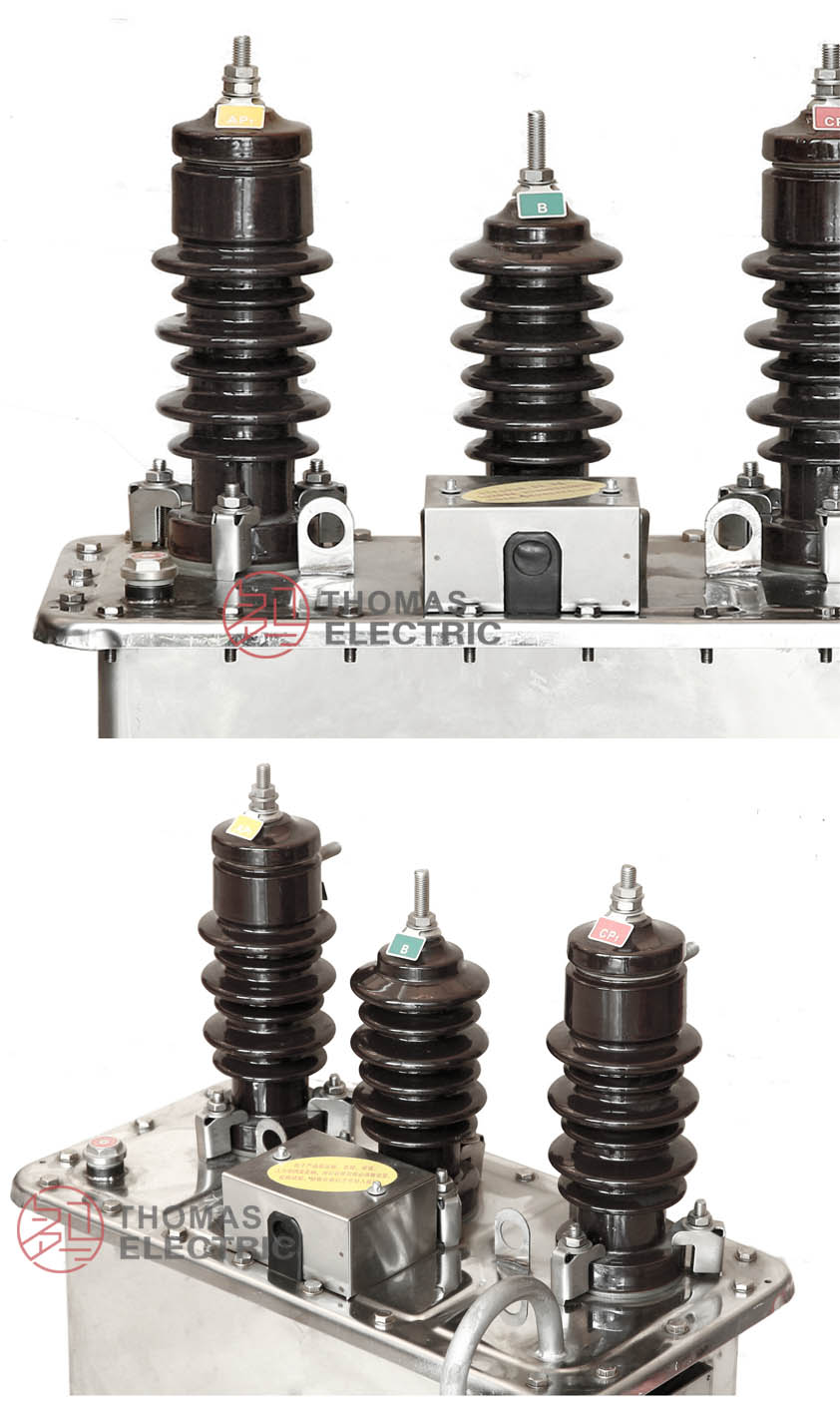

Seri JLS-6 dan JLS-10 adalah trafo instrumen gabungan rendaman minyak tiga fasa luar ruang yang dinilai untuk sistem distribusi AC 6 kV dan 10 kV. Unit ini dilengkapi trafo tegangan dan arus elektromagnetik dalam koneksi V/V, memenuhi standar GB 20840, dan mendukung kelas akurasi pengukuran 0.2 dan 0.2S. Kondisi operasi termasuk ketinggian hingga 1000 m dan suhu ambien sesuai konsultasi teknik spesifik lokasi.

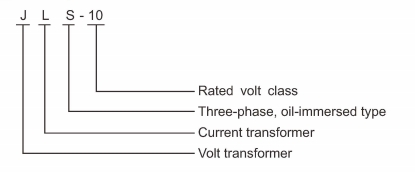

Varian Model

Data Trafo Tegangan

Data Trafo Arus

Installation & Wiring

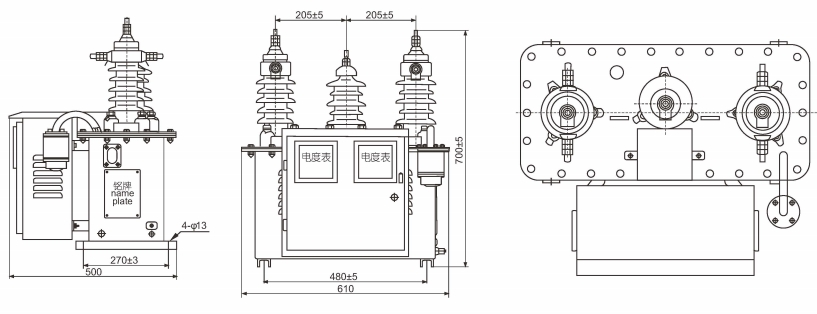

Dimensi Outline

Cocok untuk sistem tegangan 6 kV dan 10 kV. Dimensi outline spesifik dan lokasi lubang mounting disediakan dalam gambar dimensi di atas.

Selection & FAQs

Panduan Pemilihan

• Pilih kelas tegangan berdasarkan kebutuhan sistem: JLS-6 untuk jaringan 6 kV atau JLS-10 untuk jaringan 10 kV.
• Tentukan rasio trafo tegangan (primer/sekunder) dan rasio trafo arus (primer/sekunder nominal) sesuai kebutuhan pengukuran dan proteksi.
• Tentukan kelas akurasi untuk kedua bagian CT dan VT—biasanya 0.2 atau 0.2S—untuk kepatuhan terhadap standar utilitas lokal.
• Konfirmasi nilai output sekunder untuk CT dan VT guna memastikan kompatibilitas dengan peralatan pengukuran atau relai yang terhubung.
• Berikan detail lingkungan instalasi termasuk rentang suhu ambien, ketinggian, dan tingkat polusi untuk memastikan kinerja luar ruang yang andal.

Pertanyaan yang Sering Diajukan

Q1: Bagaimana cara memilih model JLS-6 dan JLS-10 dengan benar untuk sistem distribusi 6 kV atau 10 kV, dan parameter kritis apa yang harus diverifikasi untuk memastikan kepatuhan pengukuran?

Pemilihan dimulai dengan mencocokkan tegangan nominal sistem: gunakan JLS-6 untuk sistem 6 kV dan JLS-10 untuk sistem 10 kV. Selain kelas tegangan, verifikasi rasio trafo arus (CT) (misalnya, 300/5 A), arus sekunder (1 A atau 5 A), dan kelas akurasi—0.2S diperlukan untuk pengukuran revenue sesuai GB/T 20840.2-2014 karena kinerjanya yang unggul pada beban rendah (<20% arus nominal). Konfirmasi bahwa beban gabungan (biasanya 10–30 VA) sesuai dengan total impedansi meter dan kabel yang terhubung. Selain itu, validasi bahwa koneksi V/V selaras dengan skema pengukuran tiga fasa Anda; konfigurasi ini hanya cocok untuk beban seimbang atau agak tidak seimbang dan tidak dapat mendukung deteksi gangguan tanah tanpa instrumentasi tambahan.

Q2: Apa perbedaan teknis utama antara trafo JLS-6/JLS-10 rendaman minyak dengan alternatif tipe kering atau cor resin dalam aplikasi tegangan menengah luar ruang?

Unit JLS rendaman minyak menawarkan kekuatan dielektrik, stabilitas termal, dan ketahanan beban lebih yang unggul dibandingkan tipe kering. Minyak mineral memberikan pendinginan efektif dan penekanan pelepasan parsial, yang sangat penting untuk akurasi berkelanjutan di bawah fluktuasi beban. Trafo tipe kering, meskipun bebas perawatan dalam beberapa aspek, memiliki resistansi termal lebih tinggi dan lebih rentan terhadap pelacakan permukaan di lingkungan luar ruang yang berpolusi atau lembap. Selain itu, model JLS memenuhi standar GB 20840 dengan pernapasan anti-kelembapan terintegrasi, sedangkan banyak tipe kering memerlukan enclosure IP54+ untuk keandalan luar ruang yang setara. Untuk situs pedesaan atau industri dengan fluktuasi suhu dan kontaminasi, rendaman minyak tetap menjadi pilihan utama untuk integritas metrologis jangka panjang.

Q3: Kesalahan instalasi apa yang umum mengganggu kinerja atau keamanan trafo JLS-6/JLS-10, dan bagaimana cara menghindarinya?

Tiga kesalahan kritis harus dihindari: (1) Kegagalan memasang penangkal petir zinc oxide dalam jarak 1 meter dari unit—sebagaimana diwajibkan oleh GB 20840.3—membuat VT rentan terhadap lonjakan switching dan tegangan lebih akibat petir. (2) Membiarkan sirkuit sekunder CT terbuka saat operasi menginduksi tegangan tinggi berbahaya (level >kV) akibat saturasi inti, berisiko menyebabkan kegagalan isolasi dan bahaya personel. Selalu hubungkan singkat atau sambungkan sekunder CT sebelum diberi tegangan. (3) Pembumian yang salah: tangki trafo dan lilitan sekunder harus dibumikan sesuai kode lokal untuk mencegah potensial mengambang. Selain itu, pastikan perangkat keras pemasangan memungkinkan drainase dan ventilasi yang tepat, dan verifikasi level minyak pasca-instalasi untuk menghindari kekurangan isi yang mengganggu isolasi dan pendinginan.

Q4: Bagaimana persyaratan beban harus dihitung dan divalidasi saat mengintegrasikan JLS-6/JLS-10 dengan meter digital modern atau perangkat elektromekanik lawas?

Total beban adalah jumlah dari impedansi input meter, resistansi kabel (R = ρL/A), dan resistansi terminal perantara. Misalnya, sirkuit sekunder 5 A dengan total resistansi loop 0,5 Ω menarik 12,5 VA (I²R = 25 × 0,5). Karena CT JLS dinilai 10–30 VA pada akurasi 0.2S, melebihi 30 VA akan menurunkan akurasi di luar spesifikasi. Meter digital biasanya memiliki beban lebih rendah (2–5 VA), tetapi kabel panjang (>50 m) di instalasi pedesaan dapat mendominasi total. Selalu lakukan perhitungan beban selama desain dan validasi dengan pengujian di lapangan menggunakan penguji beban. Catatan: Sistem sekunder 1 A mengurangi beban secara kuadratik (I²R), menjadikannya lebih disukai untuk pengukuran jarak jauh meskipun memerlukan instrumentasi yang lebih sensitif.

Q5: Dalam kondisi lingkungan apa JLS-6/JLS-10 standar memerlukan penurunan rating atau modifikasi teknik, dan bagaimana ketinggian memengaruhi koordinasi isolasi?

Unit standar dinilai untuk ketinggian ≤1000 m. Di atas ini, kepadatan udara menurun, mengurangi kekuatan dielektrik dan efisiensi pembuangan panas. Sesuai IEC 60071-2 dan GB/T 311.1, untuk setiap 100 m di atas 1000 m, jarak bebas eksternal dan jarak rayapan harus meningkat ~1%, dan tekanan minyak internal mungkin perlu disesuaikan. Pada 2000 m, faktor penurunan rating tipikal 0,9 diterapkan pada rating termal. Demikian pula, suhu ambien di luar –25°C hingga +40°C (rentang standar) memerlukan konsultasi dengan pabrikan—suhu dingin ekstrem meningkatkan viskositas minyak, mengganggu pendinginan konveksi, sementara panas tinggi mempercepat penuaan minyak. Tingkat keparahan polusi (misalnya kabut garam pesisir atau debu industri) juga menentukan jarak rayapan; tentukan kelas polusi II atau III saat pengadaan jika berlaku.

Q6: Protokol perawatan dan pemeriksaan diagnostik apa yang memastikan akurasi dan keandalan jangka panjang trafo rendaman minyak JLS di gardu induk terpencil?

Terapkan jadwal perawatan preventif termasuk: (1) Pengambilan sampel minyak tahunan untuk kekuatan dielektrik (min. 30 kV/2,5 mm sesuai GB/T 507) dan kadar air (<30 ppm); minyak yang terdegradasi menunjukkan kegagalan segel. (2) Inspeksi visual indikator level minyak—level rendah menunjukkan kebocoran atau kontraksi termal, memerlukan pengisian ulang dengan minyak trafo yang kompatibel. (3) Termografi inframerah untuk mendeteksi pemanasan abnormal pada terminal atau permukaan tangki, yang menunjukkan koneksi buruk atau gangguan internal. (4) Uji kontinuitas sirkuit sekunder dan resistansi isolasi (>100 MΩ pada 500 V DC). Jangan pernah membuka tangki kecuali benar-benar diperlukan; desain tertutup mengandalkan pernapasan anti-kelembapan untuk menjaga kekeringan internal. Catat semua temuan untuk melacak tren penuaan dan merencanakan penggantian sebelum pergeseran metrologis melebihi error 0,2%.

Q7: Bagaimana kelas akurasi 0.2S untuk CT pada unit JLS memengaruhi pengukuran revenue dibandingkan dengan kelas 0.2 atau 0.5 standar, terutama pada kondisi beban ringan?

Kelas 0.2S (sesuai GB/T 20840.2) memberlakukan batas error yang lebih ketat pada arus rendah—khususnya, error ±0,2% dari 1% hingga 120% arus nominal, dibandingkan kelas 0.2 yang hanya menjamin akurasi dari 5% hingga 120%. Pada feeder pedesaan atau penggunaan campuran dengan variasi beban malam atau musiman yang signifikan (misalnya, <10 A pada CT 300/5 A), 0.2S memastikan akurasi penagihan di mana 0.2 standar akan mengizinkan error hingga ±0,75% pada beban 5%. Ini sangat penting untuk perlindungan revenue utilitas dan kepatuhan regulasi. Saat menentukan unit JLS, selalu konfirmasi bagian CT berlabel “0.2S” jika aplikasi mencakup beban variabel atau intermiten; jika tidak, under-registrasi energi dapat terjadi selama periode off-peak.

Q8: Berapa lead time, implikasi biaya, dan alternatif yang harus dipertimbangkan tim pengadaan saat sourcing trafo JLS-6/JLS-10 untuk proyek modernisasi grid?

Unit JLS-6/JLS-10 standar dengan rasio umum (misalnya, 10 kV, 400/5 A, 0.2S/0.2) biasanya memiliki lead time 8–12 minggu. Konfigurasi kustom (rasio non-standar, sekunder 1 A, rating polusi yang ditingkatkan) memperpanjang pengiriman hingga 16+ minggu karena tinjauan teknik dan penyesuaian perkakas. Dari segi biaya, unit gabungan rendaman minyak 15–25% lebih mahal di awal dibandingkan set CT/VT tipe kering terpisah, tetapi mengurangi tenaga kerja instalasi, jejak ruang, dan kompleksitas koordinasi—menghasilkan TCO lebih rendah dalam aplikasi pemasangan tiang luar ruang. Alternatif termasuk CT/VT rendaman minyak satu fasa (biaya ruang dan kabel lebih tinggi) atau unit gabungan isolasi SF6 (biaya awal lebih tinggi, masalah lingkungan). Untuk proyek yang memprioritaskan keandalan siklus hidup dan integritas pengukuran di iklim keras, JLS tetap menjadi keseimbangan optimal antara kinerja, kepatuhan, dan kemudahan layanan.
