Descripción general

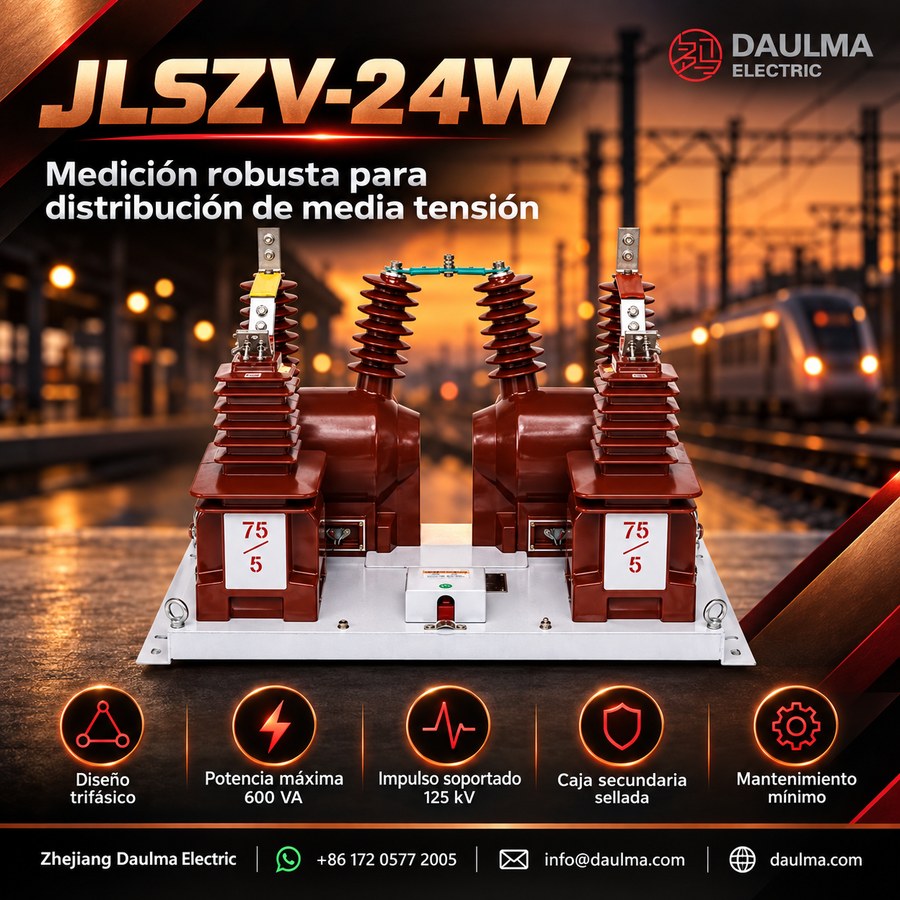

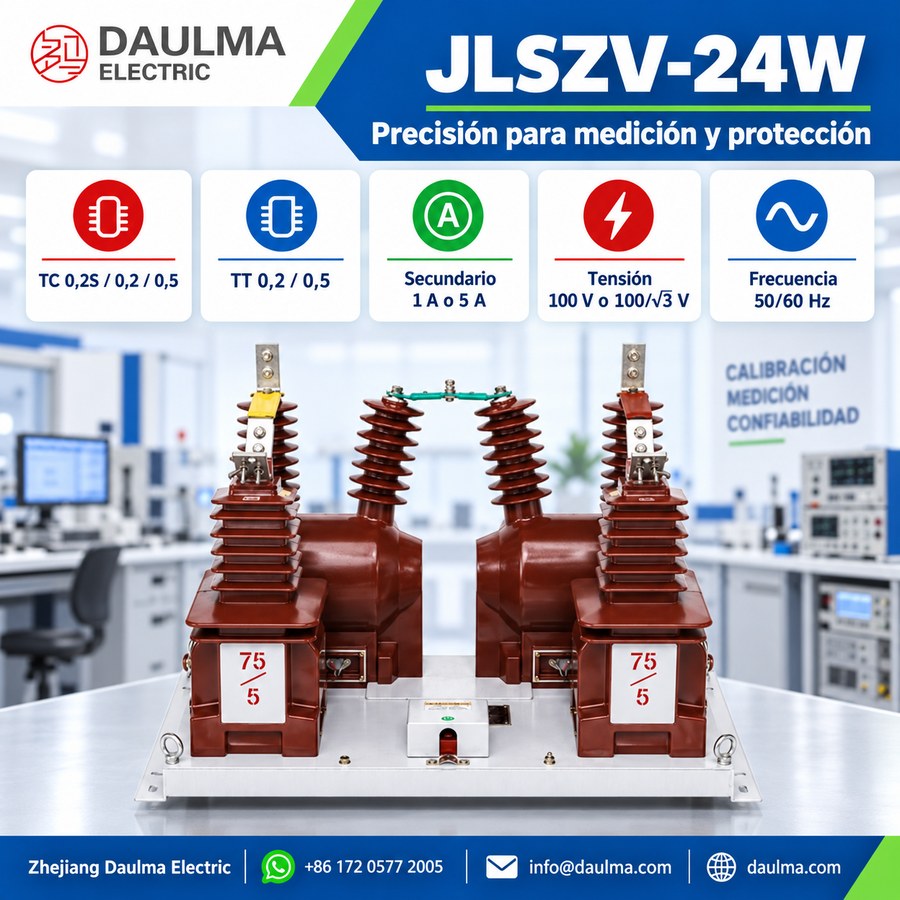

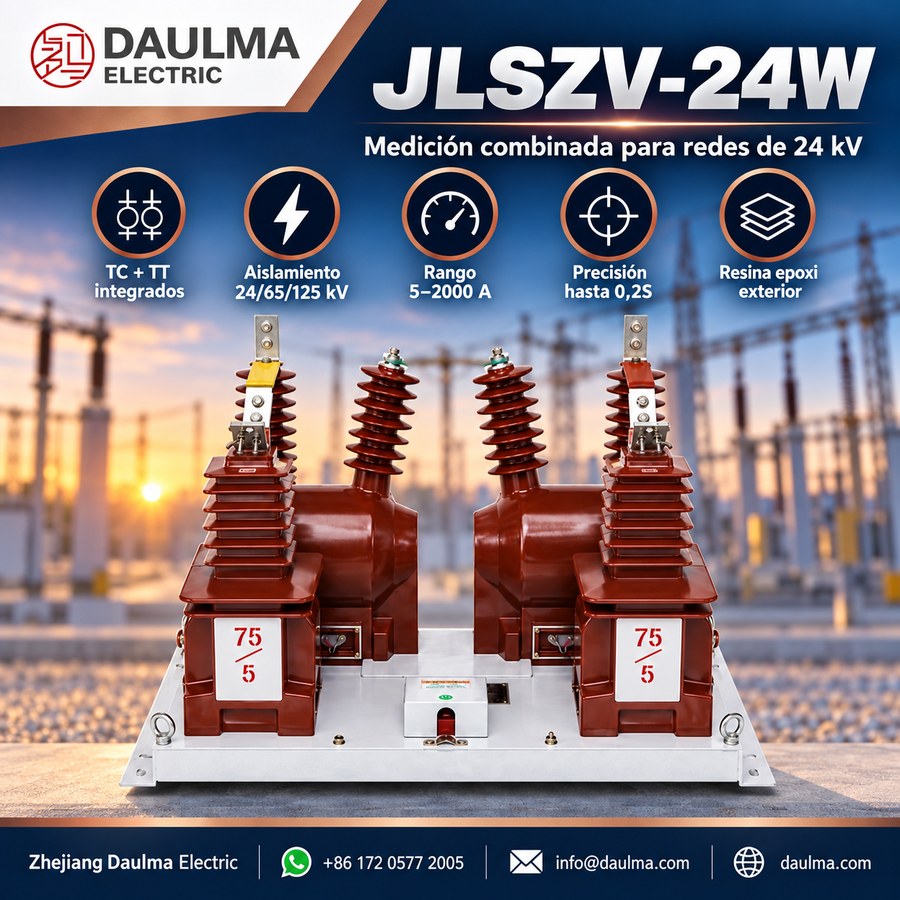

El JLSZV-24W es un transformador combinado trifásico de dos componentes para exteriores, moldeado en resina epoxi, diseñado para sistemas de distribución de media tensión de 24kV. Integra las funciones de transformador de corriente (TC) y transformador de tensión (TT) en un único conjunto moldeado en resina, proporcionando señales precisas de corriente y tensión para medición y protección.
Este transformador combinado de 24kV ofrece clases de precisión elevadas (0,2S, 0,2, 0,5), lo que lo hace adecuado para aplicaciones de facturación en subestaciones industriales, instalaciones sobre poste y redes de distribución eléctrica. Cumple con las normas GB20840.4-2015 e IEC 61869.4 y dispone de aislamiento clase 24/65/125kV para un rendimiento fiable en exteriores.
Resumen de características técnicas
| Parámetro | Valor nominal |
|---|---|
| Tensión del sistema | 24kV |
| Nivel de aislamiento | 24/65/125kV |
| Rango de corriente primaria | 5A – 2000A |
| Corriente secundaria | 1A o 5A |
| Tensión secundaria | 100V o 100/√3 V |
| Precisión para medición (TC) | 0,2S, 0,2, 0,5 |
| Precisión para protección (TC) | 5P10, 5P20 |
| Clase de precisión del TT | 0,2, 0,5 |
| Frecuencia | 50Hz / 60Hz |
| Distancia de fuga | ≥25mm/kV |
| Tensión soportada al impulso atmosférico | 125kV (pico) |
| Rango de temperatura ambiente | -25°C a +55°C |
Construcción

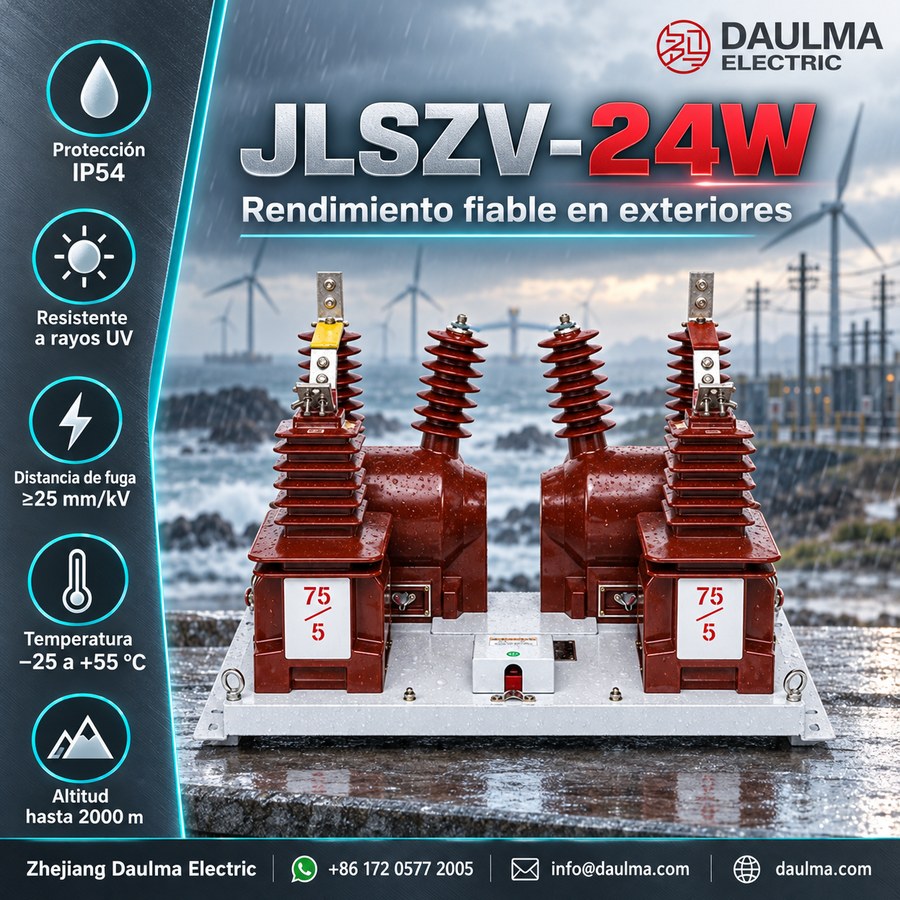

El JLSZV-24W presenta una construcción monolítica moldeada en resina epoxi que encapsula completamente los núcleos magnéticos y devanados, eliminando el riesgo de fugas de aceite y garantizando funcionamiento libre de mantenimiento. La carcasa es resistente a los rayos UV y formulada para exposición prolongada en exteriores, con grandes distancias de fuga en superficies externas para prevenir descargas en ambientes contaminados o húmedos. Los terminales primarios están fabricados en cobre estañado para baja resistencia de contacto y resistencia a la corrosión, mientras que las conexiones secundarias se alojan en una caja de bornes sellada e inviolable con protección IP54. El diseño incorpora barreras de aislamiento reforzadas entre fases y tierra, cumpliendo con los rigurosos requisitos de tensión soportada a frecuencia industrial e impulsos según IEC 61869.4.
Technical Parameters
Condiciones de servicio
- Posición de instalación: Subestaciones exteriores, montaje sobre poste o puntos de distribución
- Temperatura ambiente: -25°C a +55°C
- Altitud máxima: ≤ 2000m
- Ambiente: Exterior con exposición climática
- Puesta a tierra: Conecte el borne de tierra según normas eléctricas locales y estándares de medición
- Mantenimiento: La construcción en resina epoxi requiere mantenimiento mínimo en ambientes exteriores
Parámetros técnicos
El JLSZV-24W es un transformador combinado exterior moldeado en resina epoxi para sistemas de 24kV, con diseño trifásico de dos componentes. Opera en un rango de temperatura de -25°C a +55°C y altitudes hasta 2000m, cumple con GB20840.4-2015 e IEC 61869.4:2013, y admite un amplio rango de corriente primaria de 5A a 2000A.
Datos del transformador de tensión
| Tensión nominal (kV) |
Nivel de aislamiento nominal (kV) |
Clase de precisión / Potencia nominal |
Potencia máxima (VA) |
|---|---|---|---|
| 20/0,1 | 24/65/125 | 0,2 (2×30VA), 0,5 (2×100VA) | 600 |
Datos del transformador de corriente
| Corriente primaria nominal (A) |
Nivel de aislamiento nominal (kV) |
Clase de precisión / Potencia nominal |
Corriente térmica de corta duración |
Corriente dinámica |
|---|---|---|---|---|
| 5 – 600 | 24/65/125 | 0,2S (2×30VA) | 80 × In | 200 × In |
| 750 – 800 | 24/65/125 | 0,2S (2×40VA) | 80 kA | 200 kA |
| 1000 – 2000 | 24/65/125 | 0,2S (2×40VA) | 100 kA | 250 kA |
Installation & Wiring
Diagrama de instalación
El JLSZV-24W está diseñado para montaje exterior sobre poste o plataforma. Asegúrese de que la unidad esté firmemente fijada a una base estable con holgura adecuada en todos los lados para seguridad y acceso al mantenimiento. Siga las normativas locales sobre distancias de seguridad y prácticas de puesta a tierra.
Diagrama de cableado
El diagrama de cableado muestra las conexiones tanto para transformadores de corriente (TC) como de tensión (TT). Los terminales AP1/AP2 y CP1/CP2 corresponden a los bushings primarios visibles en la vista frontal. Los terminales secundarios del TC suministran señales de corriente a medidores energéticos y relevadores de protección, mientras que los terminales secundarios del TT proporcionan entradas de tensión para dispositivos de medición y protección. Verifique siempre la secuencia y polaridad de los terminales antes de la puesta en servicio.
Selection & FAQs
Guía de selección
- Seleccione para sistemas de 24kV con nivel de aislamiento 24/65/125kV.
- Elija la corriente primaria del TC según la carga real, dentro del rango de 5A a 2000A (disponible en tres segmentos: 5–600A, 750–800A y 1000–2000A).
- Especifique la clase de precisión del TC como 0,2S para aplicaciones de medición energética de alta precisión.
- Seleccione la clase de precisión del TT como 0,2 o 0,5, según los requisitos de medición.
- Confirme la relación de tensión del TT como 20/0,1kV para adaptarse a la tensión de red y a las especificaciones de entrada del medidor.
Preguntas frecuentes
P1: ¿Cómo seleccionar el modelo correcto de JLSZV-24W según los requisitos de medición y protección de mi sistema de distribución de 24kV?
La selección depende de tres parámetros críticos: (1) Corriente primaria nominal—elija entre 5–600A, 750–800A o 1000–2000A según su carga máxima y corriente de falla; (2) Clase de precisión—especifique TC como 0,2S para medición de facturación (según IEC 62053-22) y TT como 0,2 para aplicaciones de alta precisión o 0,5 para medición general; (3) Compatibilidad de carga—asegúrese de que los medidores/relevadores conectados consuman ≤30VA (para TC 0,2S hasta 600A) o ≤40VA (para corrientes más altas), y que la carga del TT no exceda 30VA por fase en clase 0,2. Verifique siempre que la tensión del sistema (20kV nominal fase-fase) coincida con la relación 20/0,1kV del TT y que los niveles de cortocircuito estén por debajo de las capacidades térmica (80–100 kA) y dinámica (200–250 kA) del transformador.
P2: ¿Cuáles son las principales diferencias técnicas entre el JLSZV-24W y los transformadores combinados tradicionales con aceite en aplicaciones exteriores de 24kV?
La construcción en resina epoxi del JLSZV-24W elimina el aceite inflamable, suprimiendo riesgos de incendio y fugas ambientales—crucial en zonas urbanas o ecológicamente sensibles. Ofrece mejor desempeño en ambientes contaminados con ≥25mm/kV de distancia de fuga frente a ~18–20mm/kV en muchas unidades con aceite, aumentando la fiabilidad en atmósferas costeras o industriales. A diferencia de los tipos con aceite que requieren pruebas dieléctricas periódicas y muestreo de aceite, el JLSZV-24W es libre de mantenimiento durante toda su vida útil. No obstante, las unidades de resina tienen menor masa térmica, por lo que su capacidad de sobrecarga continua es más limitada; asegúrese de que la corriente de operación permanezca dentro del rango primario nominal. Ambos cumplen con IEC 61869, pero el diseño monolítico del JLSZV-24W brinda mayor robustez mecánica contra vibraciones en instalaciones sobre poste.
P3: ¿Qué errores de instalación comprometen comúnmente el rendimiento o la seguridad del JLSZV-24W en subestaciones exteriores?
Tres errores frecuentes: (1) Dejar circuitos secundarios del TC abiertos durante la energización—esto induce tensiones peligrosas del orden de kV debido a la saturación del núcleo, arriesgando fallas de aislamiento y peligro para el personal; siempre cortocircuite los secundarios del TC o conéctelos a carga antes de aplicar tensión primaria. (2) Puesta a tierra inadecuada—no conectar el borne de tierra del transformador a una red de puesta a tierra de baja impedancia según IEC 61936 compromete la protección contra impulsos atmosféricos (125kV pico) y puede causar transitorios de sobretensión. (3) Distancias insuficientes—montar demasiado cerca de estructuras a tierra u otras fases viola las distancias mínimas de aproximación para sistemas de 24kV (típicamente ≥300mm), incrementando el riesgo de descargas, especialmente en condiciones húmedas o contaminadas. Siga siempre el diagrama de cableado para confirmar polaridad (p. ej., AP1/CP1 como terminales del lado línea) y evitar errores de medición.
P4: ¿Cómo interpretar las clases de precisión (p. ej., 0,2S, 5P20) y las cargas nominales al integrar el JLSZV-24W con medidores y relevadores digitales modernos?
La clase de precisión define los límites de error en condiciones especificadas: los TC 0,2S garantizan ≤±0,2% de error de corriente entre 1–120% de la corriente nominal (In), esencial para precisión en facturación incluso con cargas ligeras en operaciones industriales. En cambio, 5P20 indica desempeño para protección—≤±5% de error a 20×In en falla, asegurando operación confiable del relevador durante cortocircuitos. La carga (p. ej., 2×30VA) es la potencia aparente máxima que el secundario puede entregar manteniendo la precisión; excederla incrementa errores de relación y de fase. Por ejemplo, un TC 0,2S/30VA alimentando un medidor con resistencia de cables de 2Ω (con secundario de 5A) consume 50VA—superando la capacidad y degradando la precisión. Calcule siempre la carga total: entrada del medidor + pérdidas en cables + impedancia del relevador. Use secundario de 1A cuando las longitudes de cable superen 20m para reducir la demanda en VA.
P5: ¿Qué pasos de mantenimiento y solución de problemas se recomiendan para el JLSZV-24W en servicio exterior prolongado?
Debido a su construcción sellada en resina epoxi, el JLSZV-24W no requiere mantenimiento interno rutinario. Sin embargo, se recomiendan inspecciones visuales anuales: revise marcas de tracking superficial, agrietamiento por UV o acumulación de contaminantes en la carcasa—limpie con detergente no abrasivo si las trayectorias de fuga parecen comprometidas. Verifique la integridad de la caja de bornes (grado IP54) y el par de apriete en conexiones primarias (típicamente 25–30 N·m para cobre estañado). Si ocurre deriva en medición, primero valide la integridad del circuito secundario (sin circuitos abiertos, carga correcta); si persiste, realice pruebas de excitación según IEC 61869-2 para detectar degradación del núcleo. Nunca intente reparaciones internas—reemplace la unidad si la resistencia de aislamiento (medida a 2500V CC) cae por debajo de 1000 MΩ o si la descarga parcial supera 10 pC a 1,2×Ur.
P6: ¿Cómo afecta la altitud superior a 1000m al rendimiento del aislamiento del JLSZV-24W y qué corrección se requiere?
El JLSZV-24W está clasificado para ≤2000m de altitud sin corrección. Por encima de 1000m, la densidad del aire disminuye, reduciendo la rigidez dieléctrica. Según IEC 60071-2, por cada 100m sobre 1000m, la tensión soportada del aislamiento externo debe incrementarse ~1%. Dado que el nivel básico de aislamiento (BIL) de la unidad es 125kV (impulso atmosférico) y la tensión soportada a frecuencia industrial es 65kV (1 min), las instalaciones entre 1000–2000m siguen siendo conformes ya que estos márgenes compensan la reducción ~10% en densidad del aire. No obstante, para altitudes >2000m, consulte al fabricante—la distancia de fuga externa podría requerir refuerzo (p. ej., recubrimiento de silicona RTV) y las corrientes térmicas nominales podrían necesitar corrección del -1% por cada 100m debido a la menor refrigeración por convección.
P7: ¿Qué opciones de personalización están disponibles para el JLSZV-24W para cumplir con especificaciones específicas de proyectos industriales o de distribuidoras?
Los parámetros personalizables incluyen: (1) Corriente primaria del TC—cualquier valor dentro de los rangos segmentados 5–2000A (p. ej., 400A, 1250A); (2) Salidas secundarias—TC como 1A o 5A, TT como 100V (línea-línea) o 100/√3 V (línea-neutro); (3) Combinaciones de precisión—p. ej., TC de doble núcleo con 0,2S para medición y 5P20 para protección en secundarios separados; (4) Configuración de terminales—patrones de pernos o orientaciones de entrada de cables personalizados para proyectos de reposición; (5) Rendimiento mejorado en ambientes contaminados—distancia de fuga ampliable a ≥31mm/kV (Clase IV según IEC 60815) para entornos costeros o desérticos severos. Los plazos de entrega para modelos personalizados suelen añadir 2–4 semanas respecto a los estándar. Todas las variantes conservan aislamiento 24/65/125kV y cumplen con IEC 61869.4.
P8: Al evaluar alternativas de compra, ¿cómo se compara el costo total de propiedad (TCO) del JLSZV-24W frente a instalaciones discretas de TC+TT en medición exterior de 24kV?
Aunque el JLSZV-24W tiene un costo inicial 10–15% superior al de unidades separadas de TC y TT con aceite, su TCO suele ser inferior en un ciclo de vida de 20 años. Factores clave de ahorro: (1) Menor mano de obra de instalación—único punto de montaje, cableado simplificado y menos terminaciones reducen el tiempo de puesta en servicio ~30%; (2) Cero mantenimiento—sin pruebas de aceite, rellenos ni reemplazo de juntas; (3) Menor huella—crítico en subestaciones sobre poste o compactas; (4) Mayor fiabilidad—diseño monolítico en resina reduce la tasa de fallos (MTBF típico >100.000 horas vs. ~70.000 para unidades con aceite en climas severos). Además, el diseño integrado minimiza errores de medición por desfases incompatibles entre TC y TT. Para distribuidoras que priorizan precisión en facturación y reducción de interrupciones, el JLSZV-24W ofrece ROI superior a pesar de la ligera prima inicial.
