Technical Parameters

Kondisi Layanan

• Posisi instalasi: Gardu luar ruang, pemasangan tiang, atau titik distribusi
• Suhu lingkungan: -25°C hingga +55°C
• Ketinggian maksimum: ≤ 2000m
• Lingkungan: Luar ruang dengan paparan cuaca
• Pembumian: Hubungkan terminal pembumian sesuai kode kelistrikan lokal dan standar pengukuran
• Perawatan: Konstruksi resin epoksi memerlukan perawatan minimal di lingkungan luar ruang

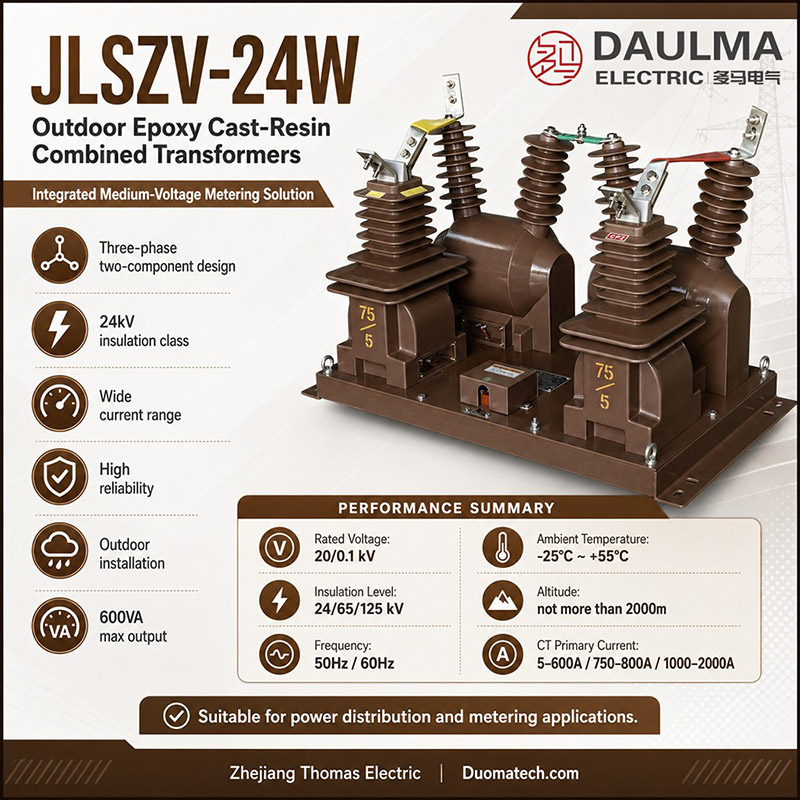

Parameter Teknis

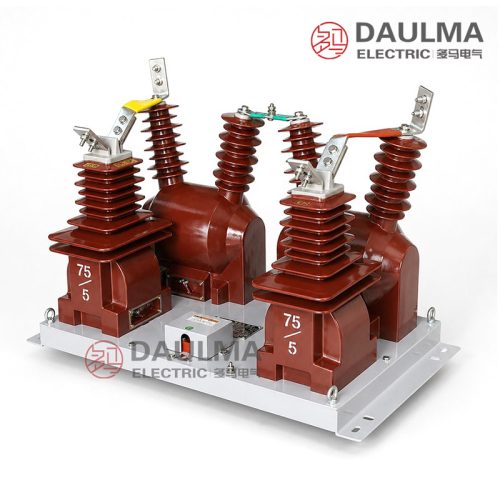

JLSZV-24W adalah transformator gabungan resin epoksi tuang luar ruang untuk sistem 24kV, dengan desain tiga fasa dua komponen. Operasi dalam kisaran suhu -25°C hingga +55°C pada ketinggian hingga 2000m, memenuhi GB20840.4-2015 dan IEC 61869.4:2013, serta mendukung kisaran arus primer luas dari 5A hingga 2000A.

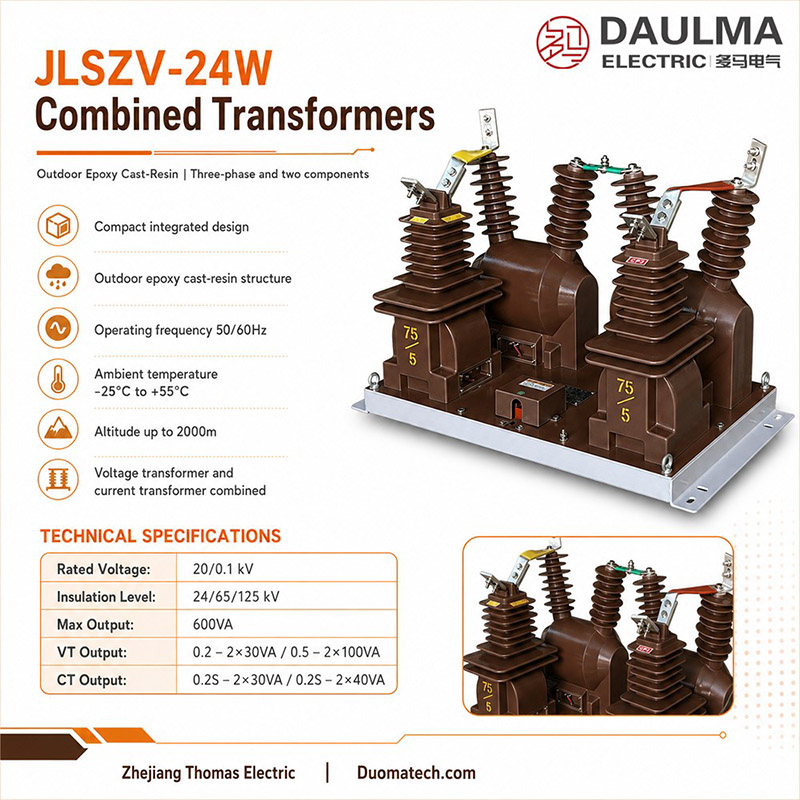

Data Transformator Tegangan

Data Transformator Arus

Installation & Wiring

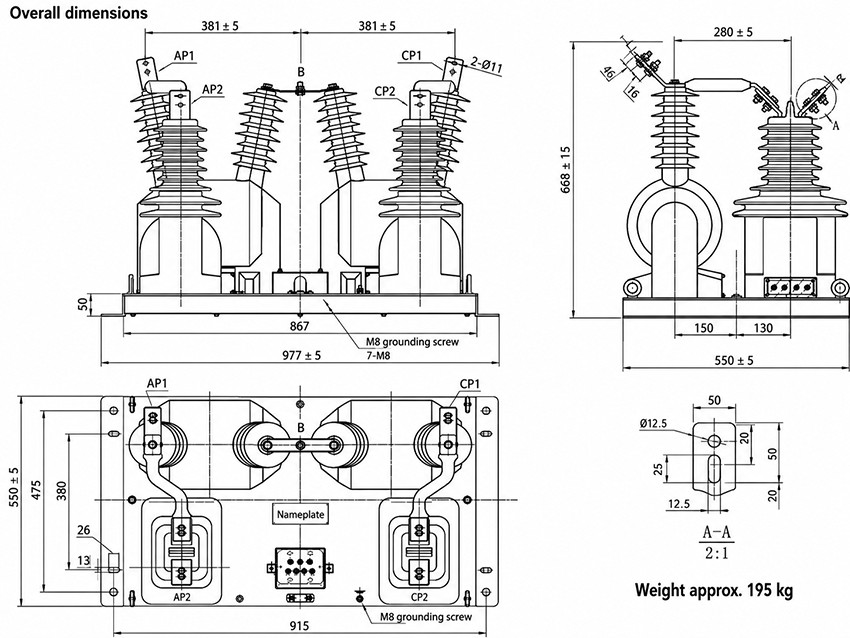

Diagram Instalasi

JLSZV-24W dirancang untuk pemasangan tiang atau platform luar ruang. Pastikan unit terpasang kuat pada dasar yang stabil dengan jarak bebas memadai di semua sisi demi keselamatan dan akses perawatan. Ikuti peraturan lokal mengenai jarak bebas dan praktik pembumian.

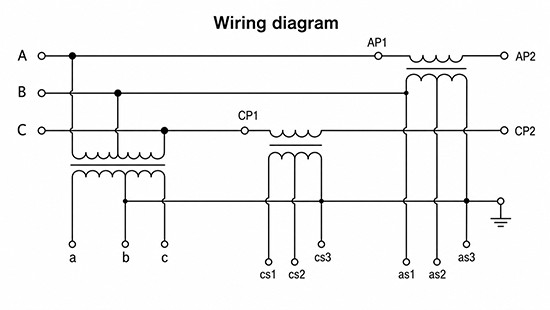

Diagram Kabel

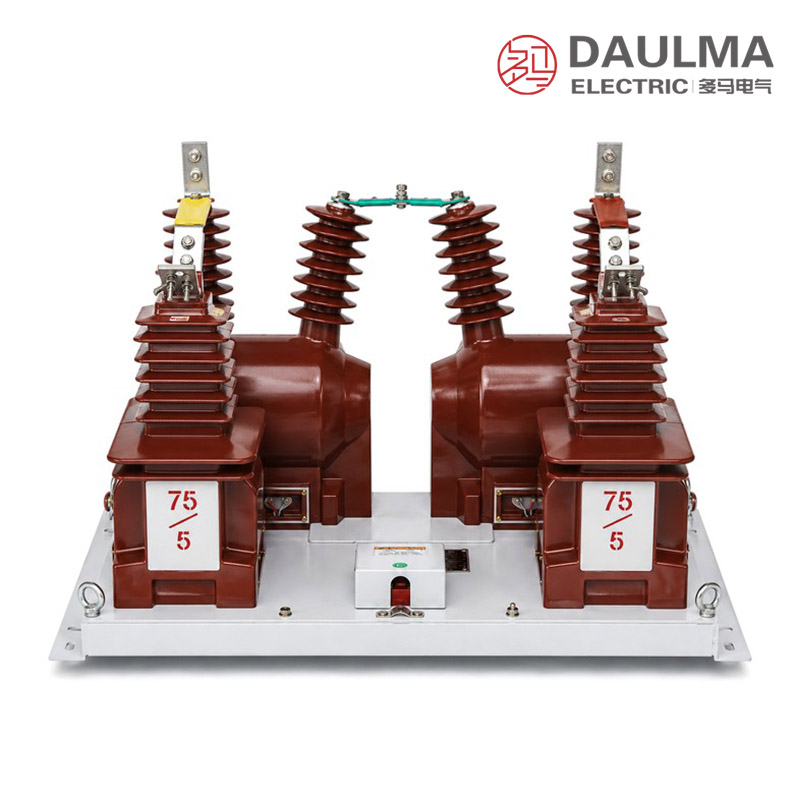

Diagram kabel menunjukkan sambungan untuk transformator arus (CT) dan transformator tegangan (PT). Terminal AP1/AP2 dan CP1/CP2 sesuai dengan bushing primer yang terlihat pada tampilan depan. Terminal sekunder CT menyuplai sinyal arus ke meter energi dan relai proteksi, sedangkan terminal sekunder PT menyediakan input tegangan untuk perangkat pengukuran dan proteksi. Selalu verifikasi urutan terminal dan polaritas sebelum komisioning.

Selection & FAQs

Panduan Pemilihan

• Pilih untuk sistem 24kV dengan tingkat isolasi 24/65/125kV.
• Pilih arus primer CT berdasarkan beban aktual, dalam kisaran 5A hingga 2000A (tersedia dalam tiga segmen: 5–600A, 750–800A, dan 1000–2000A).
• Tentukan kelas akurasi CT sebagai 0,2S untuk aplikasi pengukuran energi presisi tinggi.
• Pilih kelas akurasi PT sebagai 0,2 atau 0,5, tergantung kebutuhan pengukuran.
• Konfirmasi rasio tegangan PT sebagai 20/0,1kV agar sesuai dengan spesifikasi tegangan jaringan dan input meter.

Pertanyaan Umum

P1: Bagaimana cara memilih model JLSZV-24W yang tepat berdasarkan kebutuhan pengukuran dan proteksi sistem distribusi 24kV saya?

Pemilihan bergantung pada tiga parameter kritis: (1) Rating arus primer—pilih dari 5–600A, 750–800A, atau 1000–2000A berdasarkan beban maksimum dan arus gangguan; (2) Kelas akurasi—tentukan CT sebagai 0,2S untuk pengukuran energi kelas pendapatan (sesuai IEC 62053-22) dan PT sebagai 0,2 untuk aplikasi presisi tinggi atau 0,5 untuk pengukuran umum; (3) Kompatibilitas beban—pastikan meter/relai yang terhubung menarik ≤30VA (untuk CT 0,2S hingga 600A) atau ≤40VA (untuk arus lebih tinggi), dan beban PT tidak melebihi 30VA per fasa pada kelas 0,2. Selalu verifikasi bahwa tegangan sistem (nominal fasa-ke-fasa 20kV) sesuai dengan rasio PT 20/0,1kV dan bahwa level hubung singkat berada di bawah rating ketahanan termal (80–100 kA) dan dinamis (200–250 kA) transformator.

P2: Apa perbedaan teknis utama antara JLSZV-24W dan transformator gabungan berminyak konvensional dalam aplikasi luar ruang 24kV?

Konstruksi resin epoksi tuang JLSZV-24W menghilangkan minyak mudah terbakar, menghapus risiko kebakaran dan kebocoran lingkungan—sangat penting untuk lokasi perkotaan atau sensitif ekologis. Produk ini menawarkan kinerja polusi unggul dengan jarak creepage ≥25mm/kV dibanding ~18–20mm/kV pada banyak unit berminyak, meningkatkan keandalan di atmosfer pesisir atau industri. Berbeda dengan tipe berminyak yang memerlukan pengujian dielektrik berkala dan pengambilan sampel minyak, JLSZV-24W bebas perawatan sepanjang masa pakainya. Namun, unit resin tuang memiliki massa termal lebih rendah, sehingga kemampuan beban lebih berkelanjutan lebih terbatas; pastikan arus operasi tetap dalam kisaran primer terukur. Keduanya memenuhi standar IEC 61869, tetapi desain monolitik JLSZV-24W memberikan kekokohan mekanis lebih baik terhadap getaran pada instalasi tiang.

P3: Kesalahan instalasi apa yang umumnya mengganggu kinerja atau keselamatan JLSZV-24W di gardu luar ruang?

Tiga kesalahan umum: (1) Meninggalkan rangkaian sekunder CT terbuka saat dialiri daya—ini menginduksi tegangan berbahaya tingkat kV akibat saturasi inti, berisiko menyebabkan kegagalan isolasi dan bahaya bagi personel; selalu hubung-singkat sekunder CT atau sambungkan ke beban sebelum menerapkan tegangan primer. (2) Pembumian tidak memadai—kegagalan menghubungkan terminal pembumian transformator ke grid tanah impedansi rendah sesuai IEC 61936 mengompromikan proteksi impuls petir (125kV puncak) dan dapat menyebabkan transien tegangan lebih. (3) Jarak bebas tidak mencukupi—pemasangan terlalu dekat dengan struktur bertanah atau fasa lain melanggar jarak pendekatan minimum untuk sistem 24kV (biasanya ≥300mm), meningkatkan risiko flashover, terutama dalam kondisi lembap atau tercemar. Selalu ikuti diagram kabel yang disediakan untuk memastikan polaritas (misalnya, AP1/CP1 sebagai terminal sisi saluran) guna menghindari kesalahan pengukuran.

P4: Bagaimana saya harus menafsirkan kelas akurasi (misalnya, 0,2S, 5P20) dan rating beban saat mengintegrasikan JLSZV-24W dengan meter digital modern dan relai?

Kelas akurasi menentukan batas kesalahan dalam kondisi tertentu: CT 0,2S menjamin kesalahan arus ≤±0,2% pada 1–120% arus terukur (In), penting untuk akurasi penagihan di operasi industri beban ringan. Sebaliknya, 5P20 menunjukkan kinerja kelas proteksi—kesalahan ≤±5% pada arus gangguan 20×In, memastikan operasi relai andal selama hubung singkat. Beban (misalnya, 2×30VA) adalah daya semu maksimum yang dapat diberikan sekunder sambil mempertahankan akurasi; melebihi batas ini meningkatkan kesalahan rasio dan fasa. Misalnya, CT 0,2S/30VA yang menggerakkan meter dengan resistansi kabel 2Ω (pada sekunder 5A) mengonsumsi 50VA—melebihi rating dan menurunkan akurasi. Selalu hitung total beban: input meter + rugi kabel + impedansi relai. Gunakan sekunder 1A jika panjang kabel melebihi 20m untuk mengurangi kebutuhan VA.

P5: Langkah perawatan dan pemecahan masalah apa yang direkomendasikan untuk JLSZV-24W dalam layanan luar ruang jangka panjang?

Karena konstruksi resin epoksi kedapnya, JLSZV-24W tidak memerlukan perawatan internal rutin. Namun, inspeksi visual tahunan disarankan: periksa adanya tracking permukaan, retak akibat UV, atau penumpukan kontaminan pada casing—bersihkan dengan deterjen non-abrasif jika jalur creepage tampak terganggu. Verifikasi integritas kotak terminal (rating IP54) dan torsi sambungan primer (biasanya 25–30 N·m untuk tembaga berlapis timah). Jika terjadi penyimpangan pengukuran, pertama-tama validasi integritas rangkaian sekunder (tidak terbuka, beban benar); jika berlanjut, lakukan uji eksitasi sesuai IEC 61869-2 untuk mendeteksi degradasi inti. Jangan pernah mencoba perbaikan internal—ganti unit jika resistansi isolasi (diukur pada 2500V DC) turun di bawah 1000 MΩ atau jika pelepasan parsial melebihi 10 pC pada 1,2×Ur.

P6: Bagaimana ketinggian di atas 1000m memengaruhi kinerja isolasi JLSZV-24W, dan derating apa yang diperlukan?

JLSZV-24W dirating untuk ketinggian ≤2000m tanpa derating. Di atas 1000m, kerapatan udara menurun, mengurangi kekuatan dielektrik. Menurut IEC 60071-2, setiap 100m di atas 1000m, tegangan tahan isolasi eksternal harus dinaikkan ~1%. Karena tingkat isolasi dasar (BIL) unit ini adalah 125kV (impuls petir) dan tahan frekuensi daya 65kV (1 menit), instalasi antara 1000–2000m tetap sesuai karena margin ini mengakomodasi penurunan kerapatan udara ~10%. Namun, untuk ketinggian >2000m, konsultasikan produsen—creepage eksternal mungkin perlu ditingkatkan (misalnya, pelapisan silikon RTV), dan rating arus termal mungkin memerlukan derating 1% per 100m akibat pendinginan konvektif berkurang.

P7: Opsi kustomisasi apa yang tersedia untuk JLSZV-24W guna memenuhi spesifikasi proyek utilitas atau industri tertentu?

Parameter yang dapat dikustomisasi meliputi: (1) Arus primer CT—nilai apa pun dalam kisaran 5–2000A tersegmentasi (misalnya, 400A, 1250A); (2) Output sekunder—CT sebagai 1A atau 5A, PT sebagai 100V (fasa-ke-fasa) atau 100/√3 V (fasa-ke-netral); (3) Kombinasi akurasi—misalnya, CT inti ganda dengan 0,2S untuk pengukuran dan 5P20 untuk proteksi pada sekunder terpisah; (4) Konfigurasi terminal—pola baut khusus atau orientasi masuk kabel untuk proyek retrofit; (5) Kinerja polusi ditingkatkan—jarak creepage dapat dinaikkan menjadi ≥31mm/kV (Kelas IV sesuai IEC 60815) untuk lingkungan pesisir/gurun ekstrem. Waktu tunggu untuk pembuatan kustom biasanya menambah 2–4 minggu dibanding model standar. Semua varian mempertahankan isolasi 24/65/125kV dan memenuhi IEC 61869.4.

P8: Saat mengevaluasi alternatif pengadaan, bagaimana total biaya kepemilikan (TCO) JLSZV-24W dibandingkan dengan instalasi CT+PT terpisah dalam pengukuran luar ruang 24kV?

Meskipun JLSZV-24W memiliki biaya awal 10–15% lebih tinggi daripada unit CT dan PT berminyak terpisah, TCO-nya biasanya lebih rendah selama siklus hidup 20 tahun. Penghematan utama: (1) Tenaga kerja instalasi berkurang—satu titik pemasangan, kabel lebih sederhana, dan terminasi lebih sedikit memangkas waktu komisioning ~30%; (2) Nol perawatan—tidak ada pengujian minyak, pengisian ulang, atau penggantian gasket; (3) Jejak tapak lebih kecil—penting di gardu tiang atau pad-mount terbatas ruang; (4) Keandalan ditingkatkan—desain resin monolitik mengurangi laju kegagalan (MTBF khas >100.000 jam vs. ~70.000 untuk unit berminyak di iklim ekstrem). Selain itu, desain terintegrasi meminimalkan kesalahan pengukuran akibat pergeseran fasa CT/PT yang tidak cocok. Untuk utilitas yang memprioritaskan akurasi penagihan dan pengurangan gangguan, JLSZV-24W memberikan ROI unggul meski premi awal sedikit lebih tinggi.
