Descripción general

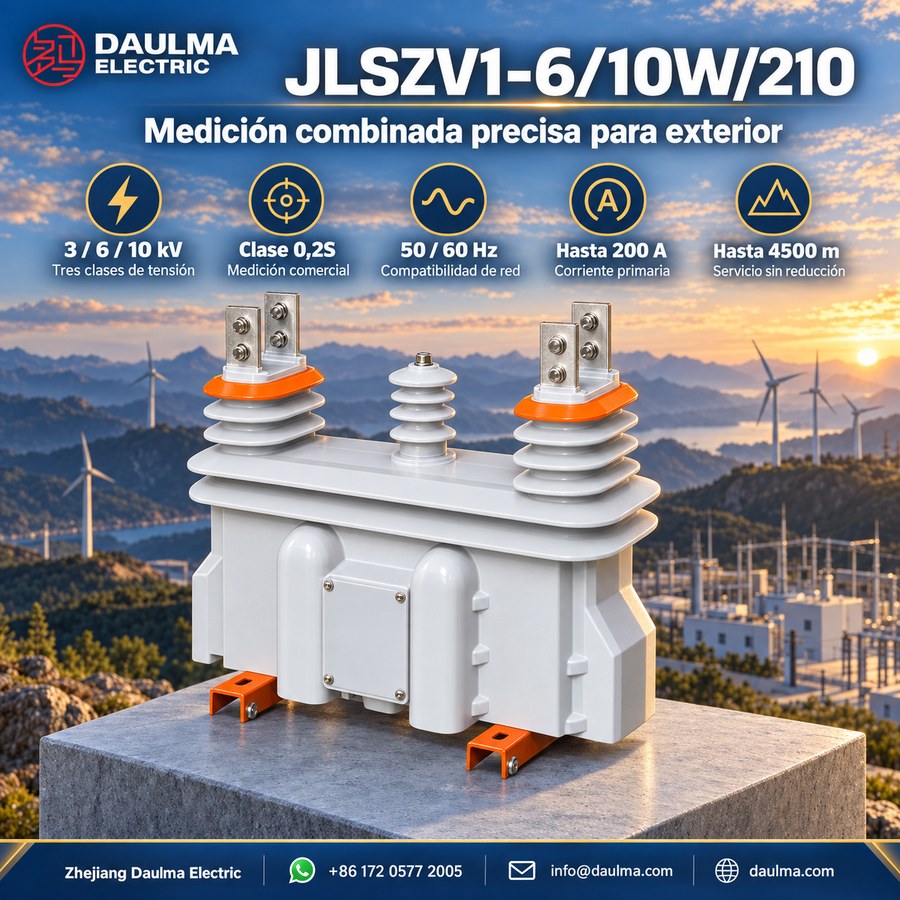

El JLSZV1-6 10W/210 es un transformador combinado trifásico para exteriores, moldeado en resina epoxi, diseñado para sistemas de media tensión de 3 kV, 6 kV y 10 kV. Integra las funciones de transformador de corriente (TC) y transformador de tensión (TT) en una única carcasa compacta fabricada con aislamiento de resina epoxi, apta para instalaciones al aire libre hasta 4500 m de altitud.
Diseñado para medición comercial y monitoreo del sistema, cumple con la clase de precisión 0.2S y es compatible con redes de 50 Hz y 60 Hz. Sus dimensiones compactas (420 mm × 485 mm) lo hacen ideal para aplicaciones con espacio limitado, como proyectos de modernización, celdas compactas y subestaciones de distribución con bahías reducidas.
Resumen de características principales
| Parámetro | Valor nominal |
|---|---|
| Clase de tensión | 3 kV / 6 kV / 10 kV |
| Frecuencia del sistema | 50 Hz o 60 Hz |
| Clase de precisión | 0.2S (medición) |
| Corriente primaria | Hasta 200 A |
| Nivel de aislamiento (modelo 10 kV) | 12/42/75 kV |
| Nivel de aislamiento (modelo 6 kV) | 7.2/32/60 kV |
| Nivel de aislamiento (modelo 3 kV) | 3.6/25/40 kV |
| Altitud máxima | Hasta 4500 m (sin reducción de capacidad) |
| Configuración de fases | Trifásico |
| Tipo de instalación | Exterior |
| Material aislante | Resina epoxi moldeada |
| Tipos de conexión | Tipo Y (vertical), tipo L (horizontal) |
Designación del modelo
- J: Transformador instrumental
- L: Transformador combinado de corriente y tensión
- S: Trifásico
- Z: Aislamiento de resina epoxi moldeada
- V: Uso en exteriores
- 1: Serie de diseño
- 3/6/10: Tensión nominal del sistema en kV
- W: Con devanado de transformador de tensión
- 210: Corriente primaria nominal de 200 A (código estandarizado)
- -Y: Orientación vertical de los terminales primarios
- -L: Orientación horizontal de los terminales primarios
Construcción
El JLSZV1-6 10W/210 presenta una construcción monolítica de resina epoxi moldeada que encapsula tanto los núcleos como los devanados del transformador de corriente y del transformador de tensión en un único cuerpo aislante sólido. Este diseño proporciona excelente resistencia mecánica, protección contra la humedad y estabilidad a largo plazo en condiciones ambientales exteriores. Los terminales primarios están embebidos en la carcasa de resina y configurados ya sea verticalmente (tipo Y) u horizontalmente (tipo L) para adaptarse a distintas disposiciones de barras colectoras. Los terminales secundarios se alojan en una caja de bornes protegida con grado de protección IP2X, garantizando conexiones seguras y confiables para circuitos de medición. La ausencia de aceite o gas elimina riesgos de fugas y reduce los requisitos de mantenimiento, haciéndolo adecuado para instalaciones en zonas ambientalmente sensibles o de gran altitud.
Parámetros técnicos
Condiciones de servicio
- Posición de instalación: Celdas interiores o exteriores, gabinetes de medición o subestaciones de distribución
- Tipo de conexión: Tipo Y (vertical) o tipo L (horizontal) según los requisitos del proyecto
- Temperatura ambiente: -15 °C a +55 °C
- Altitud máxima: ≤ 4500 m (sin reducción de capacidad)
- Método de montaje: Montaje sobre piso o panel según la configuración
- Puesta a tierra: Conecte el borne de tierra conforme a las normas eléctricas locales
Parámetros técnicos
El JLSZV1-6/10W/210 es un transformador combinado compacto para exteriores, moldeado en resina epoxi, diseñado para aplicaciones de medición en 3 kV, 6 kV y 10 kV. Cuenta con un rango de temperatura de operación de -15 °C a +55 °C, admite instalación hasta 4500 m de altitud sin reducción de capacidad, cumple con la norma GB20840.4-2015 y ofrece opciones de corriente primaria de 5 A a 200 A.
Datos del transformador de tensión
| Tipo (Relación) |
Nivel nominal de aislamiento (kV) |
Clase de precisión (Protección/ Medición) |
Carga (VA) |
Potencia nominal de salida (VA) |
|---|---|---|---|---|
| JLSZV1-3W/210 3000/100 |
3.6/25/40 | 0.2 / 0.5 | 15 / 30 | 300 |
| JLSZV1-6W/210 6000/100 |
7.2/32/60 | 0.2 / 0.5 | 15 / 30 | 300 |
| JLSZV1-10W/210 10000/100 |
12/42/75 | 0.2 / 0.5 | 15 / 30 | 300 |
Datos del transformador de corriente
| Parámetro | Valor |
|---|---|
| Corriente nominal primaria (A) |
5 – 200 (relaciones seleccionables) |
| Corriente nominal secundaria (A) |
5 |
| Corriente térmica de corta duración |
80 × In |
| Corriente dinámica | 200 × In |
| Nivel nominal de aislamiento (kV) |
12/42/75 |
Instalación y cableado
Diagrama de instalación
El transformador combinado JLSZV1-6 10W/210 está diseñado para montaje sobre piso o plataforma utilizando las dimensiones de base de 280 mm × 355 mm. El espaciado de los agujeros de montaje debe seguir el plano de instalación proporcionado. Hay dos configuraciones disponibles: tipo Y (conexión primaria vertical) y tipo L (conexión primaria horizontal), seleccionadas según la disposición del sistema y los requisitos de entrada de cables.
Diagrama de cableado
Los terminales primarios están identificados como AP1, AP2 (Fase A) y CP1, CP2 (Fase C). En unidades tipo Y, están dispuestos verticalmente; en tipo L, horizontalmente. Las conexiones secundarias se realizan dentro de la caja de bornes sellada, que admite circuitos separados de medición y protección según lo requiera la aplicación. El borne de puesta a tierra utiliza un perno M8 para la conexión a tierra del bastidor, conforme a las normas eléctricas locales.
Selección y preguntas frecuentes
Guía de selección
- Seleccione la tensión nominal correcta: 3W para sistemas de 3 kV, 6W para 6 kV o 10W para 10 kV.
- Elija entre conexiones primarias tipo Y (vertical) o tipo L (horizontal) según la disposición de las barras colectoras de su celda.
- Especifique la corriente primaria del TC (por ejemplo, 50 A, 100 A, 200 A) de acuerdo con las condiciones de carga esperadas.
- Para medición comercial, seleccione clase de precisión del TC 0.2S y del TT 0.2; para monitoreo, use TC 0.2 y TT 0.5.
- Asegúrese de que el espacio de instalación acomode las dimensiones compactas (420 mm × 485 mm) y el peso (85 kg), y confirme que la altitud no supere los 4500 m.
Preguntas frecuentes
P1: ¿Cómo afecta la gran altitud a la instalación de este transformador combinado para exteriores?
Opera sin reducción de capacidad hasta 4500 m de altitud. El aislamiento de resina epoxi mantiene su rendimiento en temperaturas ambiente de -15 °C a +55 °C. Confirme las condiciones específicas del sitio con nuestro equipo de ingeniería.
P2: ¿Qué clase de precisión ofrece el transformador de tensión en sus núcleos de medición?
La unidad ofrece clase 0.2 para medición y clase 0.5 para protección. Admite cargas de 15 VA y 30 VA con una potencia nominal de salida de 300 VA. Seleccione la clase adecuada según sus requisitos de medición.
P3: ¿Con qué normas internacionales cumple este transformador combinado de 10 kV?
Se fabrica conforme a la norma GB20840.4-2015. El diseño de resina epoxi moldeada garantiza un rendimiento fiable en exteriores para sistemas de 3 kV, 6 kV y 10 kV. Contáctenos para obtener informes específicos de ensayos de tipo.
P4: ¿Se puede montar horizontalmente este transformador combinado de corriente y tensión?
Sí, admite conexiones tipo Y (verticales) y tipo L (horizontales) según los requisitos del proyecto. Puede montarse sobre piso o panel dependiendo de la configuración de su celda. Verifique la orientación de montaje durante el proceso de pedido.
P5: ¿En qué aplicaciones se utiliza principalmente este transformador de resina epoxi para exteriores?
Se aplica principalmente en mediciones exteriores de 3 kV, 6 kV y 10 kV dentro de celdas y subestaciones de distribución. Su diseño combinado compacto integra ambas funciones de transformación de corriente y tensión. Solicite una hoja de datos para obtener planos dimensionales detallados.
P6: ¿Están disponibles relaciones primarias personalizadas para la sección de transformador de corriente?
Las opciones estándar de corriente primaria van de 5 A a 200 A. Se pueden fabricar relaciones personalizadas sujetas a confirmación de fábrica y cantidades mínimas de pedido. Proporcione sus requisitos exactos de relación para una cotización precisa.
