Ikhtisar

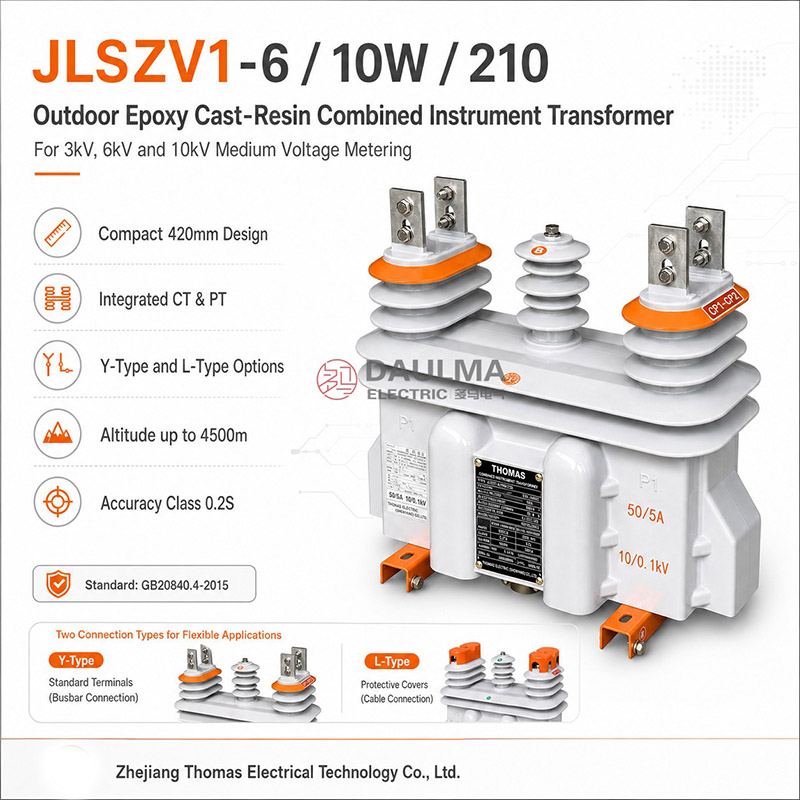

JLSZV1-6 10W/210 ialah pengubah instrumen gabungan tiga fasa luar bergetah epoksi yang dinilai untuk sistem voltan sederhana 3kV, 6kV, dan 10kV. Ia menggabungkan fungsi pengubah arus (CT) dan pengubah voltan (PT) dalam satu perumahan padat yang diperbuat daripada penebat getah epoksi, sesuai untuk pemasangan luar sehingga ketinggian 4500m.
Direka untuk metering pendapatan dan pemantauan sistem, ia memenuhi keperluan kelas ketepatan 0.2S dan menyokong rangkaian 50Hz serta 60Hz. Dimensinya yang padat (420mm × 485mm) menjadikannya ideal untuk aplikasi terhad ruang seperti projek penambahbaikan semula, gear suis padat, dan sub-stesen pengagihan dengan ruang teluk terhad.

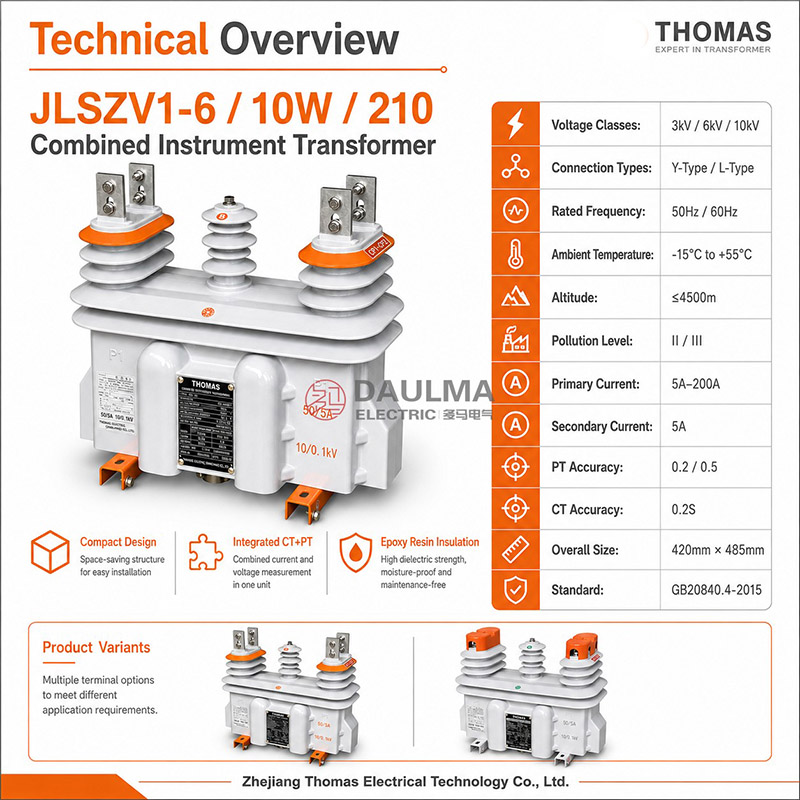

Snapshots Penilaian Utama
| Parameter | Penilaian |
|---|---|
| Kelas Voltan | 3kV / 6kV / 10kV |
| Frekuensi Sistem | 50Hz atau 60Hz |
| Kelas Ketepatan | 0.2S (metering) |
| Arus Primer | Sehingga 200A |
| Tahap Penebatan (model 10kV) | 12/42/75kV |
| Tahap Penebatan (model 6kV) | 7.2/32/60kV |
| Tahap Penebatan (model 3kV) | 3.6/25/40kV |
| Penilaian Ketinggian | Sehingga 4500m (tanpa pengurangan penilaian) |
| Konfigurasi Fasa | Tiga fasa |
| Jenis Pemasangan | Luar |
| Bahan Penebat | Getah epoksi tuang |

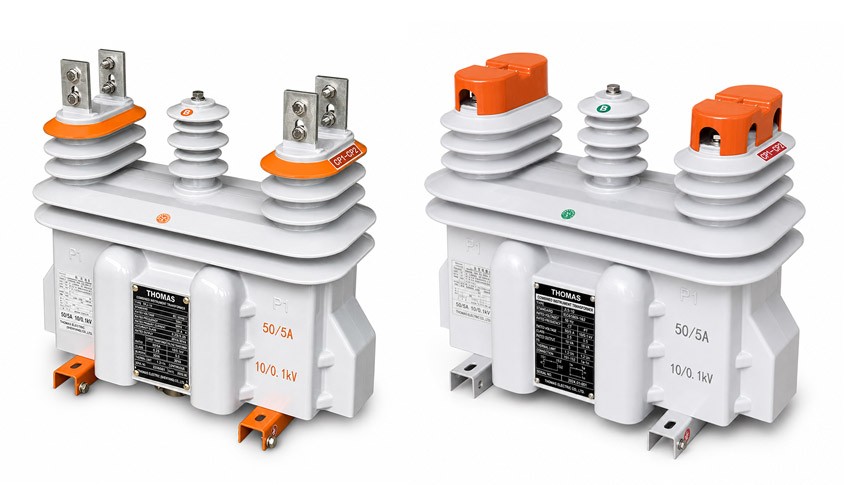

| Jenis Sambungan | Jenis-Y (menegak), Jenis-L (mengufuk) |
Penamaan Model
- J: Pengubah instrumen
- L: Pengubah arus dan voltan gabungan
- S: Tiga fasa
- Z: Penebatan getah epoksi tuang
- V: Penggunaan luar
- 1: Siri rekabentuk
- 3/6/10: Penilaian voltan sistem dalam kV
- W: Dengan belitan pengubah voltan
- 210: Penilaian arus primer 200A (kod piawai)
- -Y: Orientasi terminal primer menegak
- -L: Orientasi terminal primer mengufuk
Pembinaan

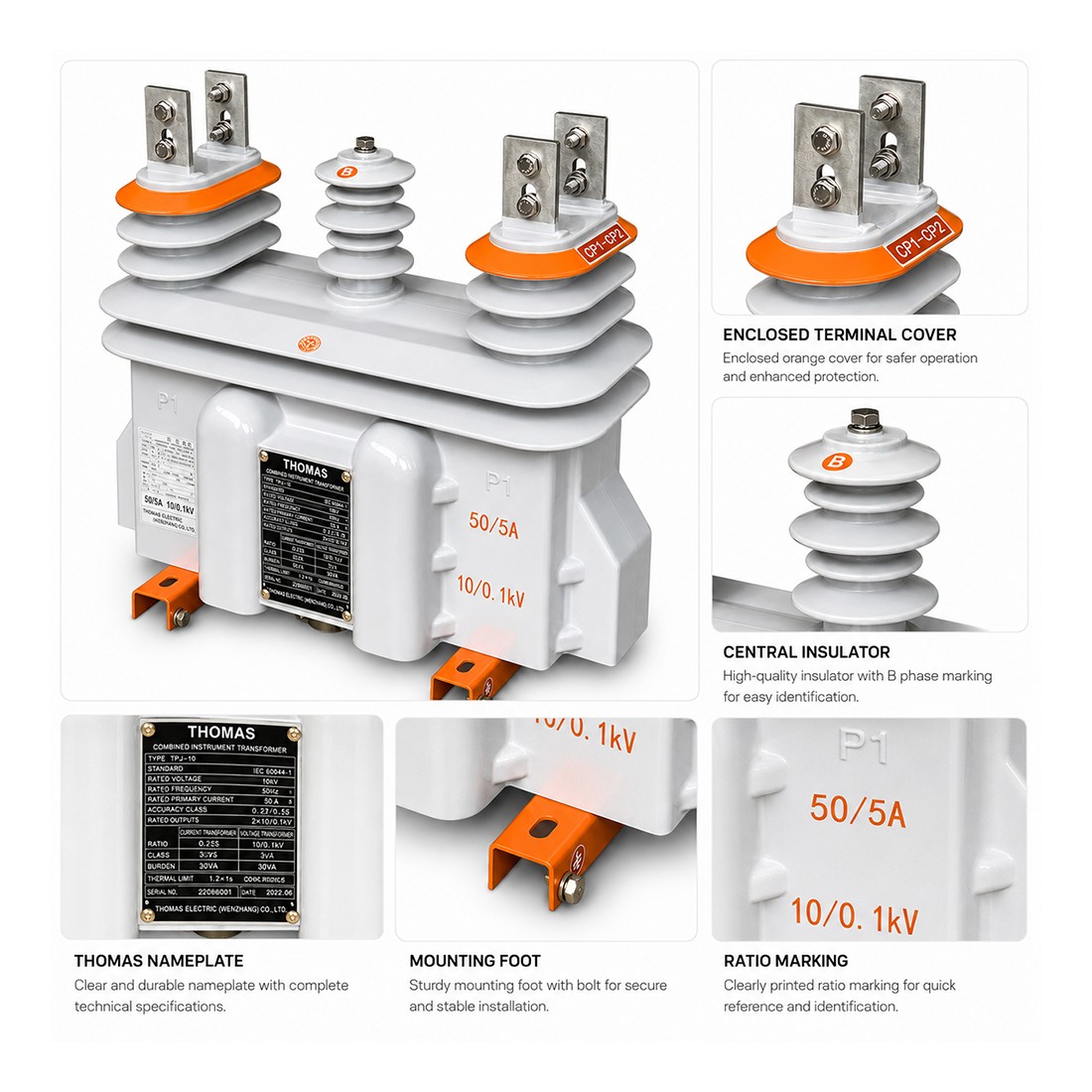

JLSZV1-6 10W/210 mempunyai pembinaan monolitik getah epoksi tuang yang membungkus teras dan belitan kedua-dua pengubah arus dan voltan dalam satu badan penebat pepejal. Reka bentuk ini memberikan kekuatan mekanikal yang cemerlang, rintangan terhadap lembapan, dan kestabilan jangka panjang di bawah keadaan persekitaran luar. Terminal primer terbenam dalam perumahan getah dan dikonfigurasikan sama ada secara menegak (jenis-Y) atau mengufuk (jenis-L) untuk menampung susun atur palang bas yang berbeza. Terminal sekunder ditempatkan dalam kotak terminal terlindung dengan perlindungan IP2X, memastikan sambungan selamat dan boleh dipercayai untuk litar metering. Ketidakhadiran minyak atau gas menghapuskan risiko kebocoran dan mengurangkan keperluan penyelenggaraan, menjadikannya sesuai untuk pemasangan sensitif alam sekitar atau ketinggian tinggi.
Parameter teknikal
Keadaan Perkhidmatan
- Kedudukan pemasangan: Gear suis dalaman atau luar, peti metering, atau sub-stesen pengagihan
- Jenis sambungan: Jenis-Y (menegak) atau Jenis-L (mengufuk) mengikut keperluan projek
- Suhu ambien: -15°C hingga +55°C
- Ketinggian maksimum: ≤ 4500m (tiada pengurangan penilaian diperlukan)
- Kaedah pemasangan: Dipasang di lantai atau panel bergantung pada konfigurasi
- Pembumian: Sambungkan terminal pembumian mengikut kod elektrik tempatan
Parameter Teknikal
JLSZV1-6/10W/210 ialah pengubah instrumen gabungan luar padat bergetah epoksi tuang yang direka untuk aplikasi metering 3kV, 6kV, dan 10kV. Ia mempunyai julat suhu operasi -15°C hingga +55°C, menyokong pemasangan sehingga ketinggian 4500m tanpa pengurangan penilaian, mematuhi GB20840.4-2015, dan menawarkan pilihan arus primer dari 5A hingga 200A.
Data Pengubah Voltan
| Jenis (Nisbah) |
Tahap Penebatan Dinilai (kV) |
Kelas Ketepatan (Perlindungan/ Ukuran) |
Beban (VA) |
Output Dinilai (VA) |
|---|---|---|---|---|
| JLSZV1-3W/210 3000/100 |
3.6/25/40 | 0.2 / 0.5 | 15 / 30 | 300 |
| JLSZV1-6W/210 6000/100 |
7.2/32/60 | 0.2 / 0.5 | 15 / 30 | 300 |
| JLSZV1-10W/210 10000/100 |
12/42/75 | 0.2 / 0.5 | 15 / 30 | 300 |
Data Pengubah Arus
| Parameter | Nilai |
|---|---|
| Arus Primer Dinilai (A) |
5 – 200 (nisbah boleh pilih) |
| Arus Sekunder Dinilai (A) |
5 |
| Arus Haba Masa-Pendek |
80 × In |
| Arus Dinamik |
200 × In |
| Tahap Penebatan Dinilai (kV) |
12/42/75 |
Pemasangan dan pendawaian

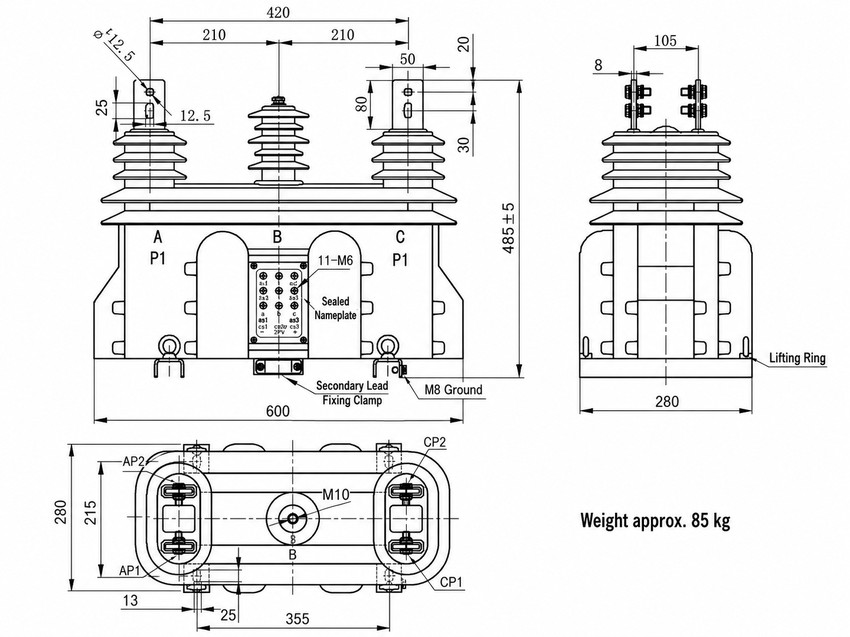

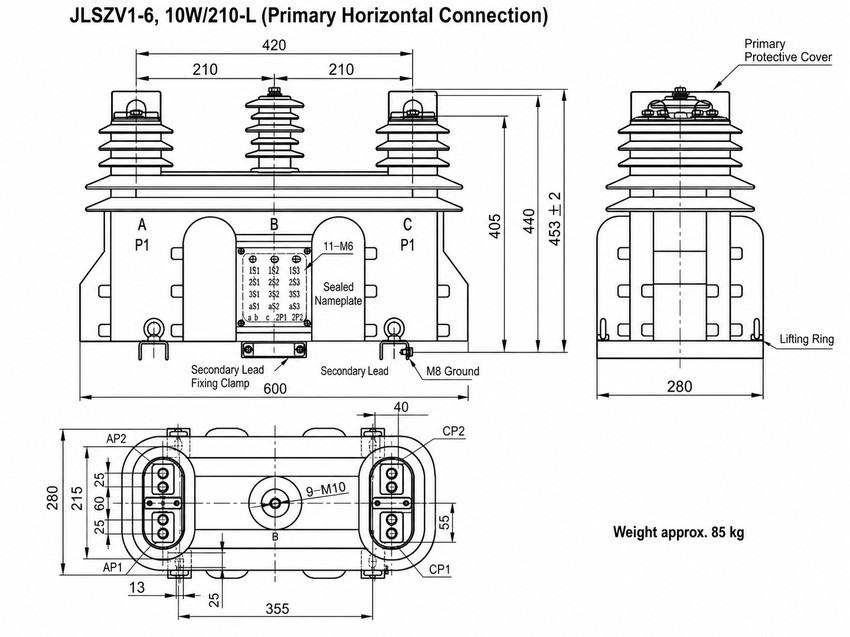

Gambarajah Pemasangan
Pengubah gabungan JLSZV1-6 10W/210 direka untuk pemasangan di lantai atau platform menggunakan dimensi tapak 280mm × 355mm. Jarak lubang pemasangan mesti mengikut lukisan pemasangan yang diberikan. Dua konfigurasi tersedia: jenis-Y (sambungan primer menegak) dan jenis-L (sambungan primer mengufuk), dipilih berdasarkan susun atur sistem dan keperluan kemasukan kabel.

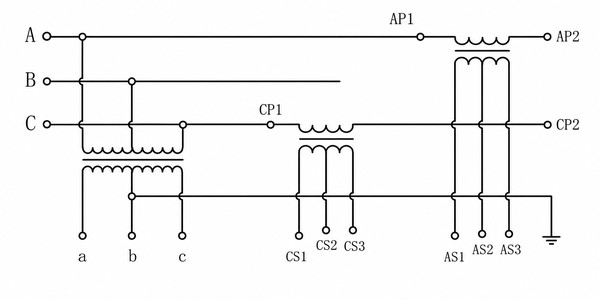

Gambarajah Pendawaian
Terminal primer dilabelkan AP1, AP2 (Fasa A) dan CP1, CP2 (Fasa C). Untuk unit jenis-Y, ini disusun secara menegak; untuk jenis-L, secara mengufuk. Sambungan sekunder dibuat di dalam kotak terminal kedap, yang menyokong litar metering dan perlindungan berasingan mengikut keperluan aplikasi. Terminal pembumian menggunakan bolt M8 untuk pembumian rangka mengikut kod elektrik tempatan.
Pemilihan dan Soalan Lazim
Panduan Pemilihan
- Pilih penilaian voltan yang betul: 3W untuk sistem 3kV, 6W untuk 6kV, atau 10W untuk 10kV.
- Pilih antara sambungan primer jenis-Y (menegak) atau jenis-L (mengufuk) berdasarkan susun atur palang bas gear suis anda.
- Nyatakan penilaian arus primer CT (contohnya, 50A, 100A, 200A) mengikut keadaan beban yang dijangkakan.
- Untuk metering pendapatan, pilih kelas ketepatan CT 0.2S dan PT 0.2; untuk pemantauan, gunakan CT 0.2 dan PT 0.5.
- Pastikan ruang pemasangan dapat menampung dimensi padat (420mm × 485mm) dan berat (85kg), serta sahkan ketinggian tidak melebihi 4500m.
Soalan Lazim
Q1: Bagaimanakah ketinggian tinggi memberi kesan kepada pemasangan pengubah gabungan luar ini?
Ia beroperasi tanpa pengurangan penilaian sehingga ketinggian 4500m. Penebatan getah tuang mengekalkan prestasi pada suhu ambien dari -15°C hingga +55°C. Sahkan keadaan tapak khusus dengan pasukan kejuruteraan kami.
Q2: Apakah kelas ketepatan yang disediakan untuk teras ukuran pengubah voltan?
Unit ini menawarkan kelas 0.2 untuk ukuran dan kelas 0.5 untuk perlindungan. Ia menyokong beban 15 VA dan 30 VA dengan output dinilai 300 VA. Pilih kelas yang sesuai berdasarkan keperluan metering anda.
Q3: Apakah piawaian antarabangsa yang dipatuhi oleh pengubah instrumen gabungan 10kV ini?
Ia dikeluarkan mengikut piawaian GB20840.4-2015. Reka bentuk getah epoksi tuang memastikan prestasi luar yang boleh dipercayai untuk sistem 3kV, 6kV, dan 10kV. Hubungi kami untuk laporan ujian jenis khusus.
Q4: Bolehkah pengubah arus dan voltan gabungan ini dipasang secara mengufuk?
Ya, ia menyokong kedua-dua sambungan jenis-Y menegak dan jenis-L mengufuk berdasarkan keperluan projek. Ia boleh dipasang di lantai atau panel bergantung pada konfigurasi gear suis anda. Sahkan orientasi pemasangan semasa proses pesanan.
Q5: Di manakah pengubah luar getah epoksi tuang ini terutamanya digunakan?
Ia terutamanya digunakan dalam aplikasi metering luar 3kV, 6kV, dan 10kV dalam gear suis dan sub-stesen pengagihan. Reka bentuk gabungan padatnya mengintegrasikan kedua-dua transformasi arus dan voltan. Mohon lembaran data untuk lukisan dimensi terperinci.
Q6: Adakah nisbah arus primer tersuai tersedia untuk bahagian pengubah arus?
Pilihan arus primer piawai berkisar dari 5A hingga 200A. Nisbah tersuai boleh dikeluarkan tertakluk kepada pengesahan kilang dan kuantiti pesanan minimum. Sila berikan keperluan nisbah tepat anda untuk sebut harga yang tepat.
