Descripción general
El JSJW-3G/JSJW-6G/JSJW-10G es un transformador de tensión trifásico, interior y vertical, sumergido en aceite, diseñado para sistemas de corriente alterna de media tensión con tensiones nominales de 3 kV, 6 kV o 10 kV. Cuenta con un sistema de aislamiento lleno de aceite que proporciona resistencia dieléctrica fiable y estabilidad térmica durante la operación continua.
Este transformador entrega una salida secundaria estandarizada de 100 V, adecuada para integración con instrumentos de medición, relés de protección, circuitos de control y equipos de monitoreo de tensión. Cumple con las clases de precisión estándar para aplicaciones de medición y protección en subestaciones interiores, celdas de media tensión y sistemas auxiliares que operan a 50 Hz o 60 Hz.
Resumen de características principales
| Parámetro | Valor nominal |
|---|---|
| Tensión del sistema | 3 kV / 6 kV / 10 kV |
| Tensión secundaria | 100 V |
| Frecuencia | 50 Hz o 60 Hz |
| Configuración de fases | Trifásico |
| Tipo de aislamiento | Sumergido en aceite |
| Posición de instalación | Interior, vertical |
| Aplicación | Medición, monitoreo, protección por relés, control |
| Tipo de construcción | Núcleo de cinco columnas |
Designación del modelo
- J: Transformador de tensión
- S: Estructura trifásica
- J: Tipo de aislamiento lleno de aceite / sumergido en aceite
- W: Núcleo magnético de cinco columnas (cinco patas)
- 3 / 6 / 10: Nivel de tensión nominal (3 kV, 6 kV o 10 kV)
- G: Variante de diseño específica del fabricante
Construcción

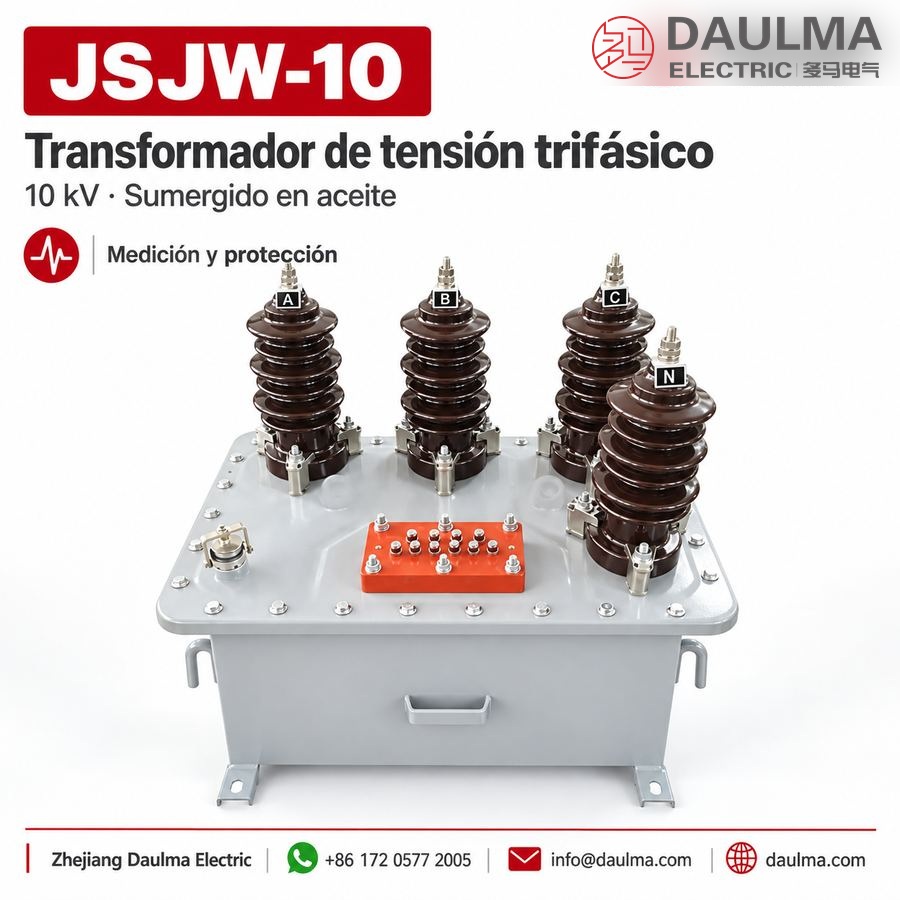

El JSJW-3G/JSJW-6G/JSJW-10G presenta una robusta construcción vertical sumergida en aceite, con devanados encapsulados en aceite aislante de alta calidad dentro de un tanque sellado. El núcleo emplea un diseño de circuito magnético de cinco columnas (cinco patas), que mejora el equilibrio magnético y reduce los errores de tensión de secuencia cero en sistemas trifásicos. Todos los componentes internos están alojados en una envolvente metálica puesta a tierra, apta para entornos interiores, garantizando fiabilidad a largo plazo y rendimiento estable en condiciones normales de operación. Esta unidad no está destinada para uso exterior ni en celdas compactas, donde se prefieren transformadores de tipo seco o con resina fundida.
Parámetros técnicos
Condiciones de servicio
- Temperatura ambiente: -5 °C a +40 °C
- Altitud: No superior a 1000 metros sobre el nivel del mar
- Humedad relativa: Valor medio diario no superior al 95 %, valor medio mensual no superior al 90 %
- Entorno de instalación: Interior, instalación vertical únicamente; libre de gases explosivos o corrosivos y polvo
- Intensidad sísmica: No superior a 8 grados (0,2 g)
Parámetros técnicos
El JSJW-3/6/10G es un transformador de tensión trifásico, interior, vertical y sumergido en aceite, diseñado para sistemas de 3 kV, 6 kV y 10 kV. Cuenta con aislamiento lleno de aceite, opera dentro del rango estándar de temperatura ambiente de -5 °C a +40 °C y es apto para instalaciones hasta 1000 metros de altitud. La unidad cumple con las normas IEC y GB aplicables a transformadores de tensión utilizados en medición, monitoreo, protección y control.
| Tipo | Relación de tensión (V) |
Potencia nominal (VA) |
Potencia límite (VA) |
Nivel de aislamiento nominal (kV) |
|||
|---|---|---|---|---|---|---|---|
| 0,2 | 0,5 | 1 | 3 | ||||
| JSJW-6 | 6000/100 | 80 | 150 | 320 | 640 | 7,2/32/60 | |
| JSJW10 | 10000/100 | 60 | 120 | 200 | 480 | 960 | 12/42/75 |
Instalación y cableado
Diagrama de instalación
El transformador está diseñado para instalación interior vertical sobre una superficie plana y nivelada. La fijación se realiza mediante cuatro pernos de anclaje a través de los orificios de la base (4-Ø18). Asegure una distancia mínima adecuada alrededor de la unidad para ventilación, acceso de mantenimiento y seguridad eléctrica según las normas locales. La posición final debe coincidir con el plano aprobado de la cimentación.
Diagrama de conexiones
Los bornes primarios se ubican en la parte superior del tanque y deben conectarse según los requisitos de tensión del sistema. Los bornes secundarios son accesibles desde la caja de bornes y deben cablearse estrictamente conforme al diagrama de conexiones aprobado. Las configuraciones estándar pueden incluir conexiones Y/Y/△ según las especificaciones del proyecto. Todos los circuitos secundarios deben conectarse a tierra en un único punto. La conexión a tierra del tanque del transformador se realiza mediante el borne M12 dedicado en la carcasa del tanque.
Selección y preguntas frecuentes
Guía de selección
- Seleccione la relación de tensión nominal según la tensión del sistema: 3000/100 V para 3 kV, 6000/100 V para 6 kV o 10000/100 V para sistemas de 10 kV.
- Elija la clase de precisión de acuerdo con la función del circuito secundario: clases más altas para medición, clases estándar para monitoreo o indicación.
- Asegúrese de que la carga total secundaria (incluyendo medidores, relés, pérdidas en el cableado y dispositivos auxiliares) no exceda la potencia nominal del transformador en la clase de precisión especificada.
- Verifique las dimensiones de instalación, como altura, diámetro del tanque, patrón de agujeros en la base, disposición de bornes, puntos de izaje y ubicación de la conexión a tierra antes de realizar el pedido.
- Confirme la idoneidad para instalación interior, incluyendo temperatura ambiente, altitud, nivel de contaminación y distancias mínimas requeridas para operación y mantenimiento.
Preguntas Frecuentes
Q1: ¿Puede instalarse este transformador de tensión en exteriores o en posición horizontal?
No, la instalación debe ser exclusivamente en interiores y en posición vertical. El equipo está sumergido en aceite y requiere un entorno libre de polvo y gases corrosivos. Consulte con fábrica para adaptaciones especiales.
Q2: ¿Qué clase de precisión es adecuada para mediciones de facturación en sistemas de 6 kV?
Seleccione la clase 0,5 para mediciones generales o 0,2 para mayor precisión. El modelo JSJW-6 ofrece cargas nominales de 80 VA para 0,5 y 150 VA para clase 0,2. Confirme la clase exacta en su pedido.
Q3: ¿Cuáles son las normativas que cumple este transformador de tensión sumergido en aceite?
El equipo cumple con las normas IEC y GB aplicables a transformadores de tensión. Está diseñado para sistemas de 3 kV, 6 kV y 10 kV con aislamiento en aceite. Solicite los certificados de ensayo específicos al realizar la compra.
Q4: ¿Cómo se aplica este transformador de tensión trifásico en redes de distribución?
Se utiliza principalmente para medición, monitoreo, protección y control en redes eléctricas. Opera con aislamiento lleno de aceite para garantizar un rendimiento estable en interiores. Contacte a nuestro equipo técnico para dimensionar su proyecto.
Q5: ¿Por qué se requiere confirmación de fábrica para relaciones de tensión no estándar?
Las relaciones estándar dependen del modelo de 3 kV, 6 kV o 10 kV. Las configuraciones no estándar están sujetas a confirmación de fábrica y pueden alterar los plazos de fabricación. Envíe sus especificaciones para evaluar el cronograma de entrega.
Q6: ¿Cuánta intensidad sísmica soporta este transformador de tensión en condiciones de servicio?
El equipo soporta una intensidad sísmica de hasta 8 grados (0,2 g). Está diseñado para altitudes no superiores a 1000 metros y temperaturas de -5 °C a +40 °C. Verifique las condiciones específicas de su subestación antes de la instalación.
