Parametry techniczne

Warunki eksploatacji

• Temperatura otoczenia: -5°C do +40°C
• Wysokość nad poziomem morza: Nie przekraczająca 1000 metrów n.p.m.
• Wilgotność względna: Średnia dobowa nie więcej niż 95%, średnia miesięczna nie więcej niż 90%
• Środowisko instalacji: Wyłącznie instalacja wewnętrzna, pionowa; bez gazów wybuchowych, korozyjnych i pyłu
• Intensywność sejsmiczna: Nie przekraczająca 8 stopni (0,2g)

Parametry techniczne

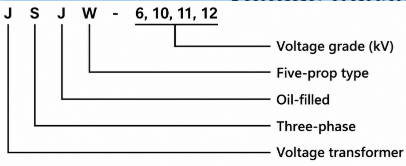

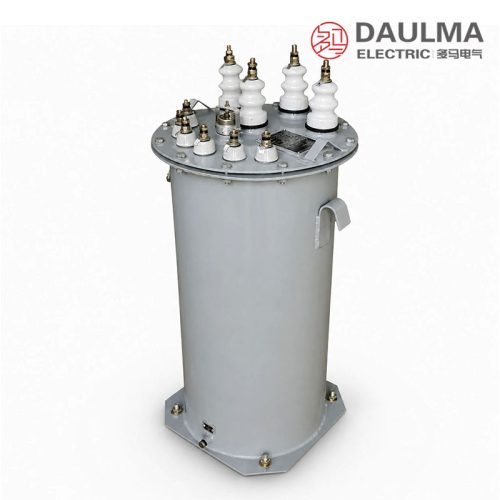

JSJW-3/6/10G to wewnętrzny, pionowy, trójfazowy transformator napięciowy olejowy, zaprojektowany do systemów 3kV, 6kV i 10kV. Posiada izolację olejową, pracuje w standardowym zakresie temperatur otoczenia od -5°C do +40°C i nadaje się do instalacji na wysokości do 1000 metrów n.p.m. Jednostka jest zgodna z odpowiednimi normami IEC i GB dla transformatorów napięciowych stosowanych w aplikacjach pomiarowych, monitorujących, zabezpieczających i sterujących.

Montaż i okablowanie

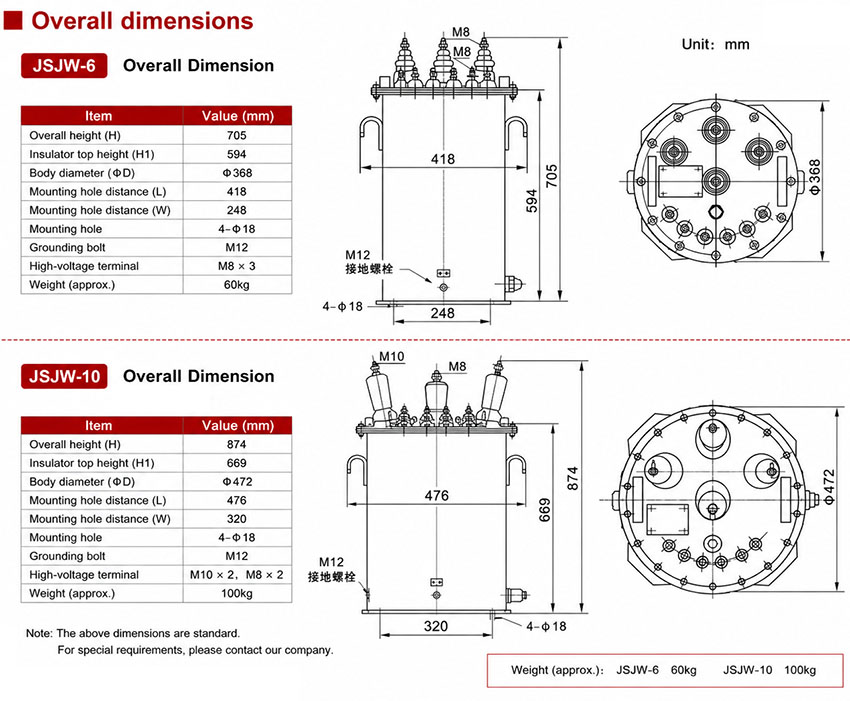

Schemat instalacji

Transformator jest zaprojektowany do wewnętrznej instalacji pionowej na płaskiej, równej powierzchni. Montaż odbywa się za pomocą czterech śrub kotwiących przez otwory mocujące w podstawie (4-Φ18). Zapewnij odpowiednie odstępy wokół urządzenia dla wentylacji, dostępu konserwacyjnego i bezpieczeństwa elektrycznego zgodnie z lokalnymi przepisami. Ostateczne pozycjonowanie musi być zgodne z zatwierdzonym układem fundamentów.

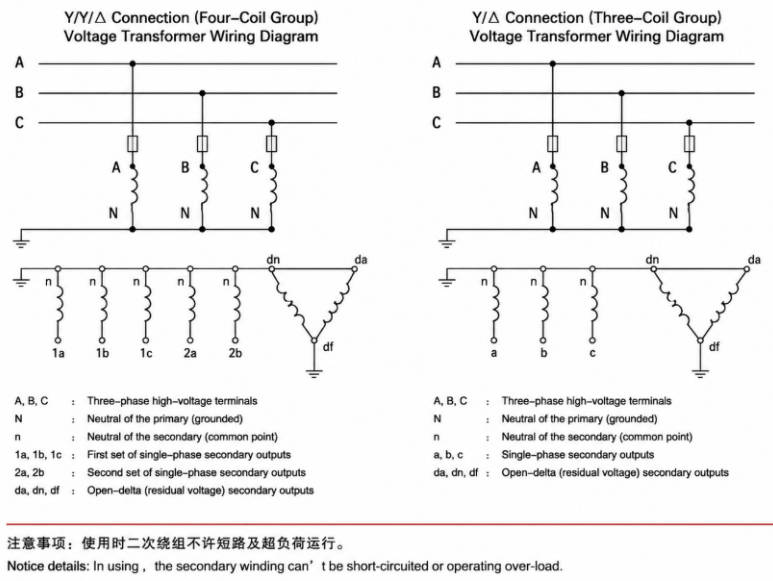

Schemat połączeń

Zaciski pierwotne znajdują się na górze zbiornika i muszą być podłączone zgodnie z wymaganiami napięcia systemu. Zaciski wtórne są dostępne przez skrzynkę zaciskową i powinny być podłączone ściśle zgodnie z zatwierdzonym schematem połączeń. Standardowe konfiguracje mogą obejmować połączenia Y/Y/△ w zależności od specyfikacji projektu. Wszystkie obwody wtórne muszą być uziemione w jednym punkcie. Uziemienie zbiornika transformatora realizowane jest przez dedykowaną śrubę uziemiającą M12 na korpusie zbiornika.

Dobór i najczęstsze pytania

Przewodnik doboru

• Dobierz przekładnię napięciową na podstawie napięcia systemu: 3000/100V dla 3kV, 6000/100V dla 6kV lub 10000/100V dla systemów 10kV.
• Wybierz klasę dokładności zgodnie z funkcją obwodu wtórnego – wyższe klasy do pomiarów, standardowe do monitorowania lub sygnalizacji.
• Upewnij się, że całkowite obciążenie wtórne (w tym liczniki, przekaźniki, straty w okablowaniu i urządzenia pomocnicze) nie przekracza mocy znamionowej transformatora przy określonej klasie dokładności.
• Zweryfikuj wymiary instalacyjne, takie jak wysokość, średnica zbiornika, rozstaw otworów bazowych, układ zacisków, punkty podnoszenia i lokalizacja uziemienia przed złożeniem zamówienia.
• Potwierdź przydatność do instalacji wewnętrznej, w tym temperaturę otoczenia, wysokość nad poziomem morza, stopień zanieczyszczenia i wymagane odstępy do eksploatacji i konserwacji.

Często zadawane pytania

Q1: Jak prawidłowo dobrać moc znamionową transformatora napięciowego JSJW-3/6/10G, aby uniknąć degradacji dokładności w obwodach pomiarowych lub zabezpieczeniowych?

Dokładny dobór wymaga obliczenia całkowitego obciążenia (w woltoamperach, VA) wszystkich podłączonych urządzeń wtórnych – w tym liczników energii, przekaźników zabezpieczeniowych, obwodów sterowania i rezystancji okablowania – oraz upewnienia się, że nie przekracza ono mocy znamionowej transformatora przy określonej klasie dokładności. Na przykład model JSJW-10 zapewnia 60 VA przy klasie dokładności 0,2, 120 VA przy 0,5 i 200 VA przy klasie 1. Przekroczenie tych limitów powoduje zwiększenie błędów przekładni i kąta, co może naruszyć zgodność z normą IEC 61869 dla pomiarów rozliczeniowych lub zagrozić koordynacji zabezpieczeń. Zawsze uwzględniaj 10–15% margines bezpieczeństwa i weryfikuj obciążenie, używając rzeczywistych danych impedancyjnych z kart katalogowych urządzeń.

Q2: Dlaczego seria JSJW wykorzystuje rdzeń pięcionożny i jak wpływa to na wydajność w niezrównoważonych lub uszkodzonych systemach trójfazowych?

Pięcionożny rdzeń w JSJW-3/6/10G zapewnia dedykowaną magnetyczną ścieżkę powrotną dla strumienia zerowego podczas zwarć doziemnych lub niezrównoważenia systemu. W przeciwieństwie do rdzeni trójnożnych, które zmuszają strumień zerowy do przepływu przez zbiornik lub ścieżki zewnętrzne (powodując nasycenie i błędy pomiarowe), konstrukcja pięcionożna utrzymuje symetrię i liniowość magnetyczną. Skutkuje to niższym błędem napięcia zerowego – kluczowym dla dokładnego wykrywania zwarć doziemnych w układach zabezpieczeniowych i stabilnego monitorowania punktu neutralnego w konfiguracjach Y/Y/△ zgodnie z IEC 61869-3. Redukuje również zniekształcenia harmoniczne przy obciążeniach niesinusoidalnych.

Q3: Jakie są kluczowe środki ostrożności podczas instalacji, aby zapewnić długoterminową niezawodność i bezpieczeństwo JSJW-3/6/10G wewnątrz budynków?

Kluczowe środki ostrożności obejmują: (1) Ścisły montaż pionowy na płaskiej powierzchni przy użyciu wszystkich czterech śrub kotwiących M18, aby zapobiec naprężeniom mechanicznym przepustów; (2) Utrzymanie minimalnych odstępów zgodnie z lokalnymi przepisami (zwykle ≥500 mm po bokach dla wentylacji i dostępu); (3) Uziemienie zbiornika za pomocą dedykowanej śruby M12 i uziemienie obwodu wtórnego dokładnie w jednym punkcie, aby uniknąć prądów cyrkulacyjnych; (4) Weryfikacja poziomu oleju i szczelności uszczelnień przed załączeniem; oraz (5) Zapewnienie, że warunki otoczenia mieszczą się w zakresie od -5°C do +40°C, na wysokości ≤1000 m n.p.m. i w niekorozyjnym środowisku wewnętrznym. Brak zgodności może prowadzić do ucieczki cieplnej, przebicia izolacji lub niedokładnych pomiarów z powodu pojemności pasożytniczych.

Q4: Jak izolacja olejowa JSJW-3/6/10G wypada w porównaniu do transformatorów suchych lub żywicznych pod względem wydajności, konserwacji i przydatności do zastosowań?

Olejowe transformatory napięciowe, takie jak seria JSJW, oferują wyższą wytrzymałość dielektryczną i pojemność cieplną w porównaniu do alternatyw suchych, umożliwiając większą tolerancję na przeciążenia krótkotrwałe i lepszą wydajność w zakresie wyładowań niezupełnych na poziomach 6–10 kV. Wymagają jednak okresowego pobierania próbek oleju (co 3–5 lat) i kontroli szczelności, w przeciwieństwie do bezobsługowych jednostek żywicznych. Konstrukcje olejowe są idealne do standardowych wewnętrznych pomieszczeń rozdzielnic ze środowiskiem kontrolowanym, ale nie nadają się do obszarów wrażliwych na pożar (np. szpitale, wieżowce), gdzie wymagane są transformatory suche. Ponadto jednostki olejowe są zazwyczaj cięższe i mniej kompaktowe, co ogranicza ich zastosowanie w rozdzielnicach o ograniczonej przestrzeni.

Q5: Jak interpretować „znamionowy poziom izolacji” (np. 12/42/75 kV dla JSJW-10) przy koordynacji z zabezpieczeniami przeciwprzepięciowymi systemu?

Poziom izolacji – wyrażony jako Um/LI/AC (np. 12/42/75 kV) – definiuje wytrzymałość transformatora: 12 kV to maksymalne napięcie systemu (Um), 42 kV to wytrzymałość na impuls piorunowy (LI), a 75 kV to wytrzymałość na napięcie częstotliwości przemysłowej (AC). Wartości te muszą być zgodne z planem koordynacji izolacji stacji. Na przykład w systemie 10 kV z ogranicnikami przepięć o parametrze 45 kV LI, parametr 42 kV LI transformatora JSJW-10 zapewnia odpowiedni margines. Niedopasowane poziomy izolacji grożą przebiciem podczas przepięć łączeniowych lub wyładowań atmosferycznych, prowadząc do katastrofalnej awarii.

Q6: Czy JSJW-3/6/10G można dostosować do niestandardowych napięć wtórnych, podwójnych uzwojeń wtórnych lub alternatywnych klas dokładności wykraczających poza wymienione?

Tak, na życzenie możliwa jest ograniczona personalizacja. Podczas gdy standardowe napięcie wtórne wynosi 100 V (międzyfazowo) z klasami dokładności 0,2, 0,5, 1 i 3, producenci mogą dostarczyć podwójne uzwojenia wtórne (np. jedno do pomiarów w klasie 0,2, drugie do zabezpieczeń w klasie 3) lub dostosować przydziały obciążenia. Niestandardowe przekładnie (np. 100/√3 V dla napięcia fazowego) mogą również zostać uwzględnione, ale wymagają weryfikacji limitów nasycenia rdzenia i przeprojektowania izolacji. Czas realizacji zazwyczaj wydłuża się o 4–8 tygodni i mogą obowiązywać minimalne ilości zamówień. Zawsze potwierdzaj wykonalność na etapie specyfikacji zamówienia.

Q7: Jakie są typowe wskaźniki awarii JSJW-3/6/10G i jakie zaleca się działania konserwacyjne?

Typowe oznaki awarii to nienaturalne buczenie (wskazujące na poluzowanie rdzenia lub nasycenie), wyciek oleju (z uszczelnień lub spawów), podwyższona temperatura (>65°C pod obciążeniem) lub niespójne odczyty napięcia wtórnego między fazami. Zalecana konserwacja obejmuje coroczne wizualne kontrole poziomu oleju i korozji zbiornika, dwuletnie testy rezystancji izolacji (≥1000 MΩ przy 2500 V DC) oraz okresowe testy wytrzymałości dielektrycznej oleju (min. 30 kV wg IEC 60156). Nigdy nie eksploatuj z niskim poziomem oleju – pogarsza to chłodzenie i przyspiesza starzenie się izolacji celulozowej. Wymień, jeśli zawartość wilgoci przekroczy 20 ppm lub napięcie przebicia spadnie poniżej 25 kV.

Q8: Z punktu widzenia zamówień, jak czasy realizacji, czynniki kosztotwórcze i alternatywy wpływają na decyzje dotyczące sourcingu JSJW-3/6/10G?

Standardowe modele JSJW mają zazwyczaj czas realizacji 8–12 tygodni; warianty niestandardowe wydłużają się do 16+ tygodni. Kluczowe czynniki kosztotwórcze to klasa dokładności (jednostki klasy 0,2 kosztują o ~15–25% więcej niż klasy 1), moc znamionowa (wyższe VA = większy rdzeń = wyższy koszt materiałów) oraz wymagania certyfikacyjne (np. KEMA, CESI dodają 5–10%). Alternatywy obejmują trójfazowe transformatory suche (np. seria JDZX9) do zastosowań z wymogami odporności ogniowej – ale tracą one odporność termiczną i mogą nie obsługiwać pięcionożnej równowagi magnetycznej. Oceniając TCO, uwzględnij koszty cyklu życia: jednostki olejowe oferują dłuższą żywotność (>25 lat) w łagodnych środowiskach wewnętrznych, ale generują okresowe koszty konserwacji, których nie ma w typach suchych.

Najczęściej Zadawane Pytania

Q1: Gdzie można instalować trójfazowy transformator napięciowy JSJW-6G?

Wyłącznie wewnątrz pomieszczeń, w pozycji pionowej. Środowisko musi być wolne od gazów korozyjnych, pyłu i substancji wybuchowych. Skonsultuj się z nami w przypadku nietypowych warunków.

Q2: Jakie klasy dokładności oferuje transformator JSJW-6G do pomiarów?

Dostępne są klasy 0,5; 1 oraz 3 dla mocy znamionowych odpowiednio 80, 150 i 320 VA. Moc graniczna wynosi 640 VA. Skontaktuj się z działem technicznym po szczegółową specyfikację.

Q3: Czy transformatory napięciowe JSJW są zgodne z normami IEC?

Tak, jednostki są zgodne z odpowiednimi normami IEC oraz GB. Są przeznaczone do aplikacji pomiarowych, monitorujących i zabezpieczających. Potwierdzenie konkretnych certyfikatów wymaga weryfikacji fabrycznej.

Q4: Jak dobrać moc znamionową transformatora JSJW-6G?

Moc znamionowa zależy od klasy: 80 VA dla 0,5, 150 VA dla klasy 1 i 320 VA dla 3. Moc graniczna to 640 VA. Potwierdź wymagania z działem technicznym.

Q5: Co obejmuje standardowa gama przekładni transformatorów JSJW?

Standardowa gama obejmuje systemy 3 kV, 6 kV i 10 kV. Produkcja niestandardowych przekładni podlega indywidualnej wycenie. Skontaktuj się z nami po szczegóły.

Q6: Do jakich aplikacji stosuje się olejowy transformator JSJW-10G?

Służy do systemów 10 kV w aplikacjach pomiarowych, zabezpieczających i sterujących. Zapewnia izolację olejową w temperaturze od -5°C do +40°C. Skonsultuj projekt z naszymi inżynierami.
