Descripción general

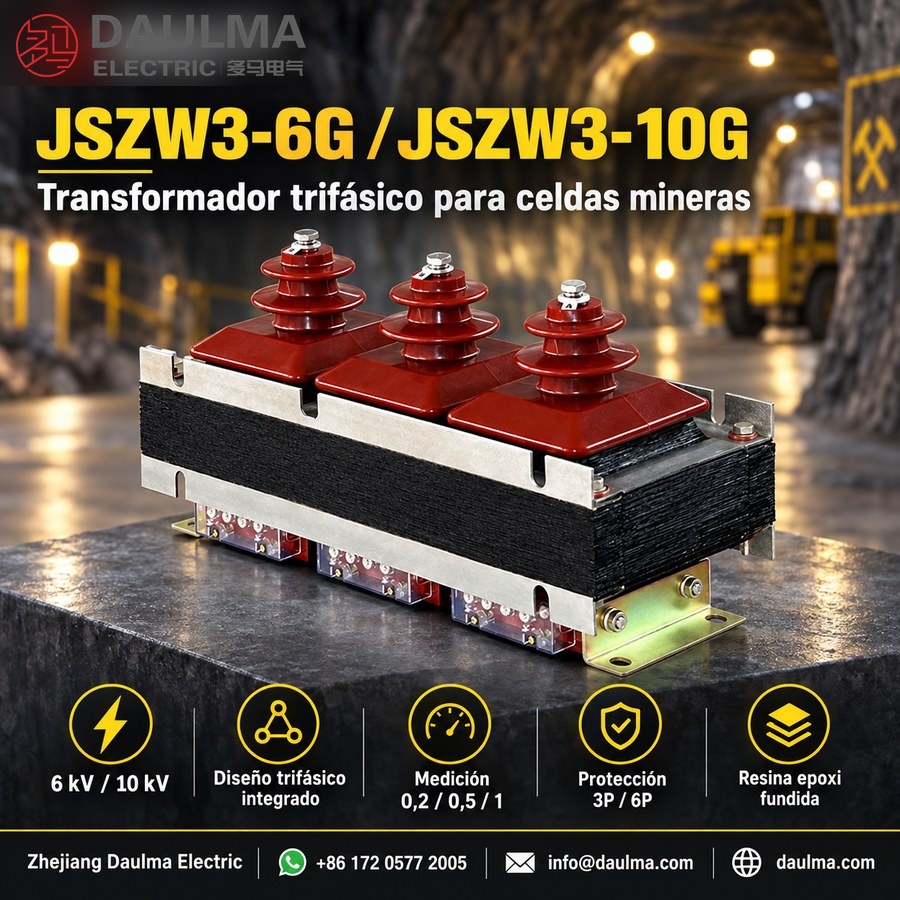

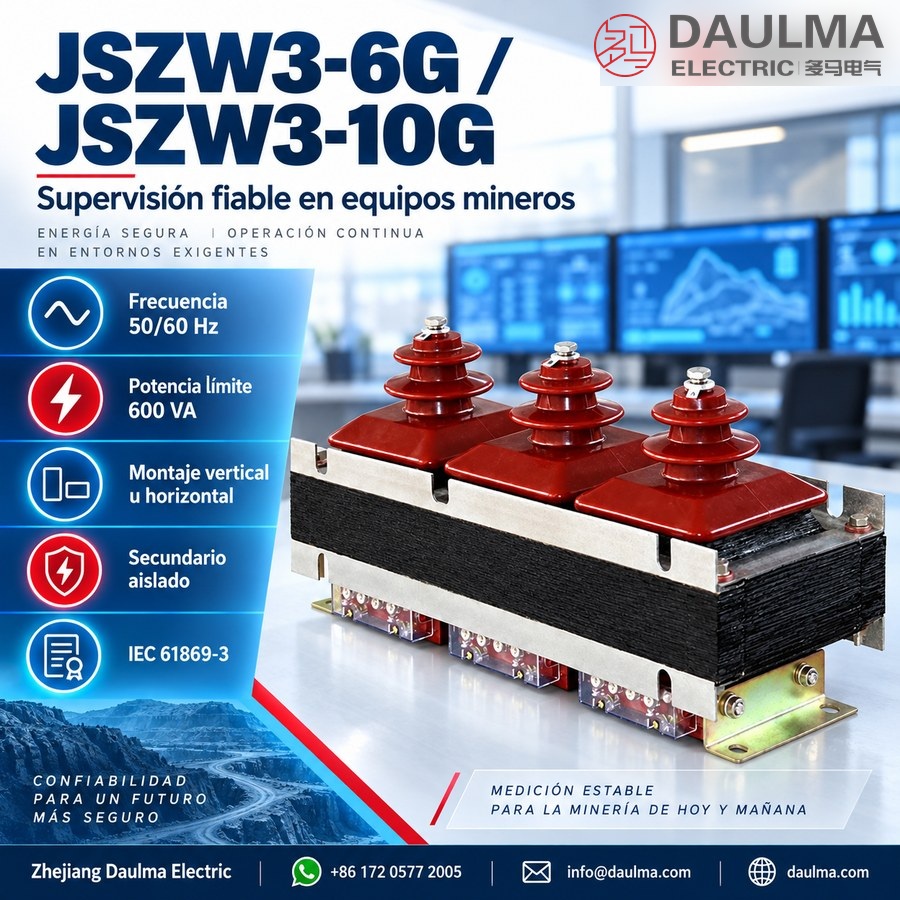

El JSZW3-6G / JSZW3-10G es un transformador de tensión trifásico combinado antideflagrante para minería, diseñado para sistemas de media tensión interiores de clases 6 kV, 10 kV, 11 kV y 12 kV. Cuenta con una estructura aislada con resina epoxi fundida, adecuada para entornos mineros exigentes, proporcionando transformación de tensión fiable con alta resistencia mecánica y estabilidad del aislamiento.
Este transformador admite clases de precisión 0,2/6P(3P), 0,5/6P(3P) y 1/6P(3P), lo que lo hace apto para medición, protección, adquisición de señales de control y supervisión de tensión en celdas combinadas antideflagrantes para minería. Cumple con normas internacionales para equipos eléctricos de uso minero y opera a frecuencias nominales de 50 Hz o 60 Hz.
Resumen de características técnicas
| Parámetro | Valor nominal |
|---|---|
| Clase de tensión | 6 kV, 10 kV, 11 kV, 12 kV |
| Frecuencia nominal | 50 Hz / 60 Hz |
| Relación de tensión típica | 6000/100 V, 10000/100 V, 11000/110 V, 12000/110 V |
| Clase de precisión | 0,2 / 6P(3P), 0,5 / 6P(3P), 1 / 6P(3P) |
| Potencia límite | 600 VA |
| Tipo de aislamiento | Resina epoxi fundida |
| Configuración de fases | Trifásico integrado |
| Forma de instalación | Vertical u horizontal |
| Ambiente de aplicación | Celdas combinadas antideflagrantes para minería |
| Uso principal | Medición de tensión, protección, señal de control |
| Norma de diseño | Distribución de media tensión para minería |
| Aislamiento de salida | Secundario galvánicamente aislado |
Designación del modelo
- J: Transformador de tensión / transformador de potencial
- S: Configuración trifásica
- Z: Aislamiento por fundición en resina epoxi
- W: Código estructural del transformador de tensión
- 3: Código de secuencia de diseño
- 6 / 10 / 11 / 12: Referencia de la clase de tensión nominal en kV
- G: Tipo de aplicación en celdas combinadas antideflagrantes para minería
- Vertical / Horizontal: Disposición de instalación según el diseño interno de la celda
Construcción
La serie JSZW3-G presenta una construcción trifásica integrada con resina epoxi fundida, garantizando excelente rigidez dieléctrica, robustez mecánica y resistencia al estrés ambiental en aplicaciones mineras subterráneas. La encapsulación sólida en resina elimina la necesidad de aislamiento con aceite o gas, mejorando la seguridad en recintos antideflagrantes. Los devanados primario y secundario están completamente embebidos en la matriz de resina, proporcionando una distribución uniforme del campo eléctrico y fiabilidad operativa a largo plazo. Los bornes están posicionados para facilitar el acceso dentro de compartimentos compactos, admitiendo montaje vertical u horizontal para adaptarse a diversos diseños de celdas antideflagrantes.
Parámetros técnicos
Condiciones de servicio
- Lugar de instalación: celdas combinadas antideflagrantes mineras interiores
- Frecuencia nominal: 50 Hz / 60 Hz
- Temperatura ambiente: -25 °C a +40 °C
- Apto para: compartimentos de celdas mineras y conjuntos eléctricos compactos
- Requisitos del entorno de instalación: libre de ingreso directo de agua, contaminación conductora severa y vapores químicos que dañen el aislamiento.
- Consideraciones para minas subterráneas: vibración, humedad, condensación y compatibilidad con recintos antideflagrantes deben confirmarse por el fabricante del equipo completo.
Parámetros técnicos
La serie JSZW3-G es un transformador inductivo de tensión trifásico con resina epoxi fundida, diseñado para sistemas de clases 6 kV a 12 kV. Opera en un rango de temperatura ambiente de -25 °C a +40 °C, cumple con las normas IEC 61869-3, IEC 61869-1 y GB/T 20840.3-2013, y admite potencias nominales estándar de hasta 600 VA con clases de precisión adecuadas tanto para aplicaciones de medición como de protección.
| Tipo | Relación de tensión (V) |
Clase de precisión / Potencia nominal (VA) |
Potencia límite (VA) |
Nivel aislamiento nominal (kV) |
|---|---|---|---|---|
| JSZW3-6G | 6000/√3 100/√3 /100 |
0,2/6P(3P)—3*15/100 | 600 | 7,2/30/60 |
| 0,5/6P(3P)—3*30/100 | ||||
| 1,0/6P(3P)—3*50/100 | ||||
| JSZW3-10G | 10000/√3 100/√3 /100 |
0,2/6P(3P)—3*15/100 | 600 | 12/42/75 |
| 0,5/6P(3P)—3*30/100 | ||||
| 1,0/6P(3P)—3*50/100 |
Instalación y cableado
Dimensiones exteriores
El plano de dimensiones exteriores proporciona datos mecánicos críticos, incluidas posiciones de orificios de montaje, altura del transformador y holguras de bushings de fase. Estas dimensiones deben confirmarse por el fabricante de equipos originales para garantizar compatibilidad con el recinto de la celda combinada antideflagrante minera y permitir acceso adecuado para mantenimiento.
Esquema de conexión
El esquema de conexión muestra marcas de bornes y conexiones secundarias para el transformador de tensión JSZW3-6G / JSZW3-10G. Los bornes secundarios están designados según práctica estándar, y su dirección debe confirmarse antes de diseñar el circuito de control del conjunto completo de la celda. Asegúrese de la polaridad y secuencia de conexión correctas según se indica en el diagrama.
Selección y preguntas frecuentes
Guía de selección
- Seleccione la clase de tensión adecuada (6 kV o 10 kV nominal; tenga en cuenta que 11 kV y 12 kV pueden aplicarse según especificaciones del proyecto).
- Elija la clase de precisión requerida: opciones comunes incluyen 0,2, 0,5 o 1 para medición, y 3P o 6P para funciones de protección.
- Confirme la potencia nominal para que coincida con la clase de precisión seleccionada y los requisitos de carga conectada.
- Determine la orientación de instalación: vertical si hay suficiente altura y espacio libre superior, u horizontal para compartimentos de celda con espacio limitado.
- Especifique dirección de bornes, esquema de conexión, plano de montaje y normas de cumplimiento al realizar el pedido para garantizar compatibilidad con equipos mineros.
Preguntas Frecuentes
Q1: ¿Para qué aplicaciones mineras sirve este transformador de tensión trifásico?
Está diseñado para celdas combinadas antideflagrantes interiores y conjuntos eléctricos compactos. Opera en sistemas de 6 kV a 12 kV. Las condiciones de vibración y humedad deben confirmarse con el fabricante del equipo.
Q2: ¿Qué clase de precisión ofrece para medición y protección?
Admite potencias nominales estándar de hasta 600 VA con clases de precisión para medición y protección. Cumple con las normas IEC 61869-3 e IEC 61869-1. Solicite la hoja de datos exacta según su requerimiento.
Q3: ¿Qué normas internacionales cumple este transformador de tensión de 10 kV?
La serie JSZW3-G cumple con IEC 61869-3, IEC 61869-1 y el estándar GB/T 20840.3-2013. El nivel de aislamiento nominal varía según el modelo de 6 kV o 10 kV. Contacte para obtener los certificados de fábrica actualizados.
Q4: ¿Cuáles son los requisitos ambientales para su instalación subterránea?
Requiere un entorno libre de agua directa, contaminación conductora severa y vapores químicos dañinos. La temperatura ambiente operativa es de -25 °C a +40 °C. La compatibilidad con condensación y vibración debe ser validada por el fabricante del recinto.
Q5: ¿Se pueden personalizar las pruebas de fábrica antes del envío?
Sí, las pruebas de fábrica están sujetas a confirmación según las normativas IEC aplicables. El transformador es de resina epoxi fundida para mayor durabilidad en minería. Consulte los protocolos de prueba específicos con nuestro equipo de ventas.
Q6: ¿Puede el modelo JSZW3-6G usarse en sistemas de 10 kV?
No, el modelo JSZW3-6G está diseñado específicamente para sistemas de 6 kV. Para sistemas de 10 kV o 12 kV, debe seleccionar el modelo JSZW3-10G. Verifique la relación de tensión exacta antes de realizar el pedido.
Q7: ¿Qué tipo de transformador es la serie JSZW3-G?
Es un transformador inductivo de tensión trifásico con aislamiento de resina epoxi fundida. Está optimizado para compartimentos de celdas mineras y equipos compactos. Revise nuestra categoría de transformadores de tensión para más opciones de media tensión.
