Descripción general
Los modelos JSZX18-6R y JSZX18-10R son transformadores de tensión trifásicos interiores de resina epoxi fundida con fusibles primarios integrados, clasificados para sistemas de 7,2 kV y 12 kV respectivamente. Estas unidades operan en sistemas de corriente alterna de 50/60 Hz y admiten tensiones nominales de 6 kV, 6,6 kV, 10 kV y 11 kV.
Diseñados para medición precisa de tensión, facturación, monitoreo y protección mediante relés, la serie JSZX18 cumple con los requisitos estándar para aplicaciones en celdas de media tensión. Se instalan comúnmente en subestaciones interiores, unidades de anillo (RMU), paneles de control industriales y circuitos de medición de energía donde son esenciales la compacidad, seguridad y fiabilidad.
Resumen de características técnicas
| Parámetro | Valor nominal |
|---|---|
| Clase de tensión del sistema | 7,2 kV / 12 kV |
| Tensión primaria (nominal) | 6 kV, 6,6 kV, 10 kV, 11 kV |
| Tensión secundaria (estándar) | 100 V o 110 V (entre fases) |
| Frecuencia | 50/60 Hz |
| Tipo de aislamiento | Resina epoxi fundida |
| Configuración de fases | Trifásico (tres unidades monofásicas sobre base común) |
| Protección primaria | Fusibles de alta tensión integrados |
| Aplicación | Medición de tensión, facturación, protección |
| Ambiente de instalación | Interior, celdas metálicas cerradas |
| Clase de precisión | 0,2; 0,5; 1; 3 (según normas IEC/ANSI) |
| Carga térmica | Según valores nominales estándar (p. ej., 50 VA, 100 VA) |
| Tensión soportada a corto plazo | Según IEC 61869-3 / IEEE C57.13 |
Construcción

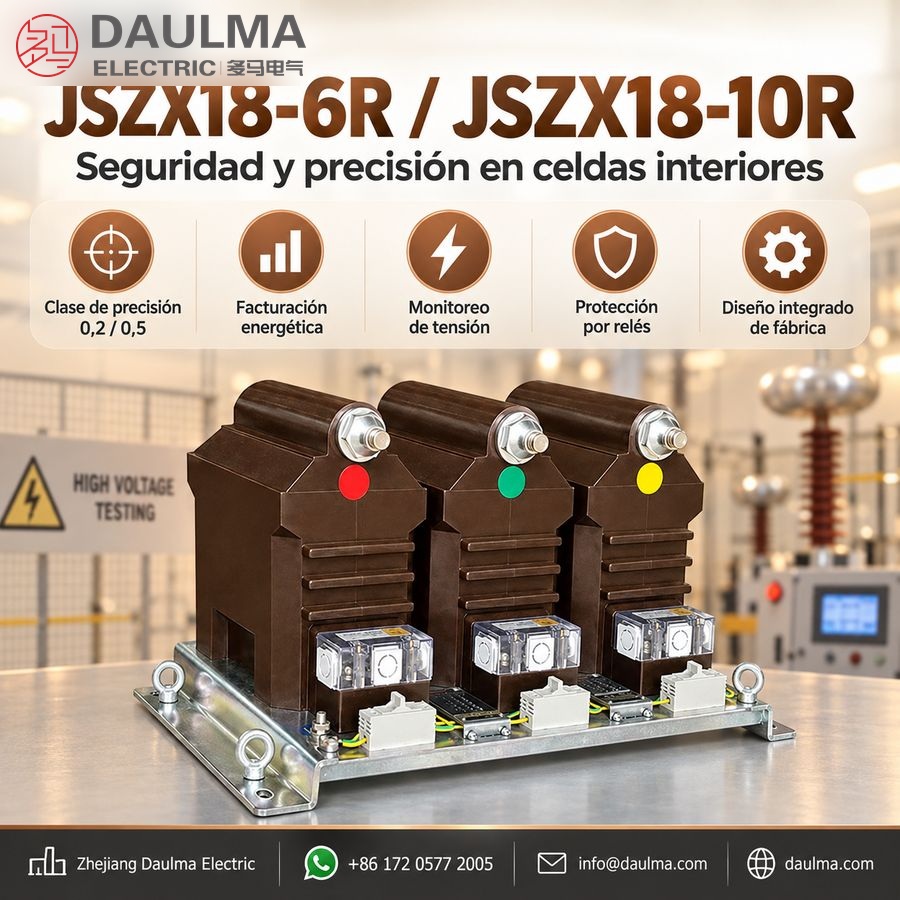

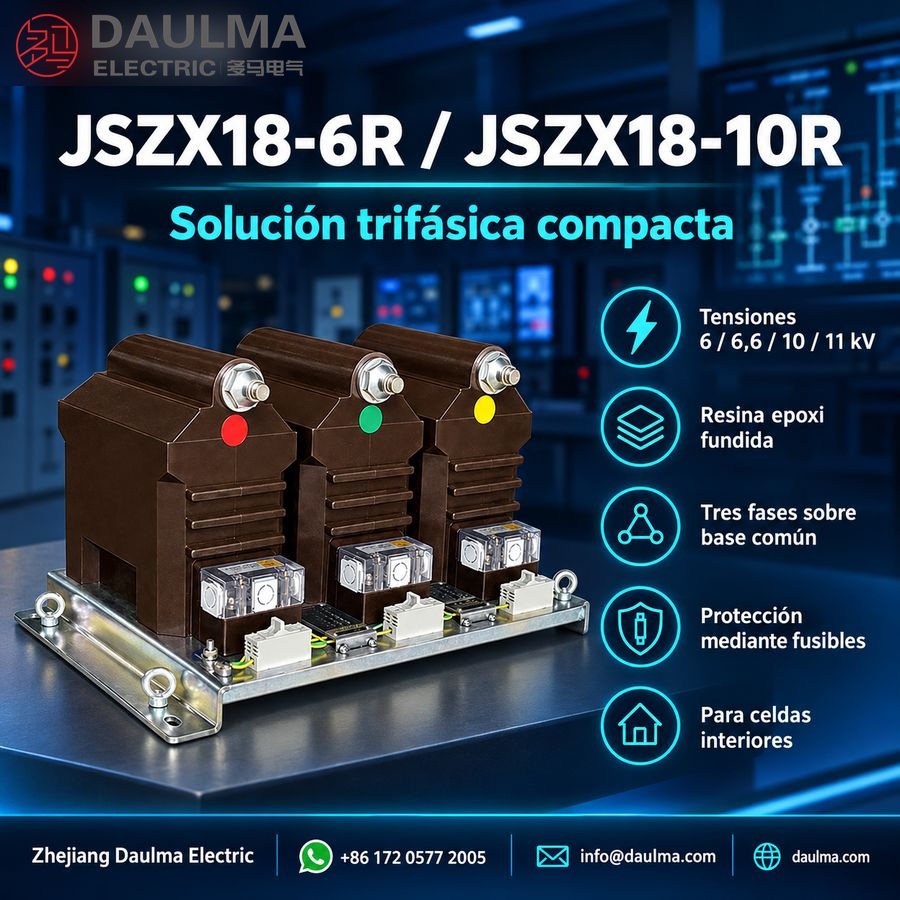

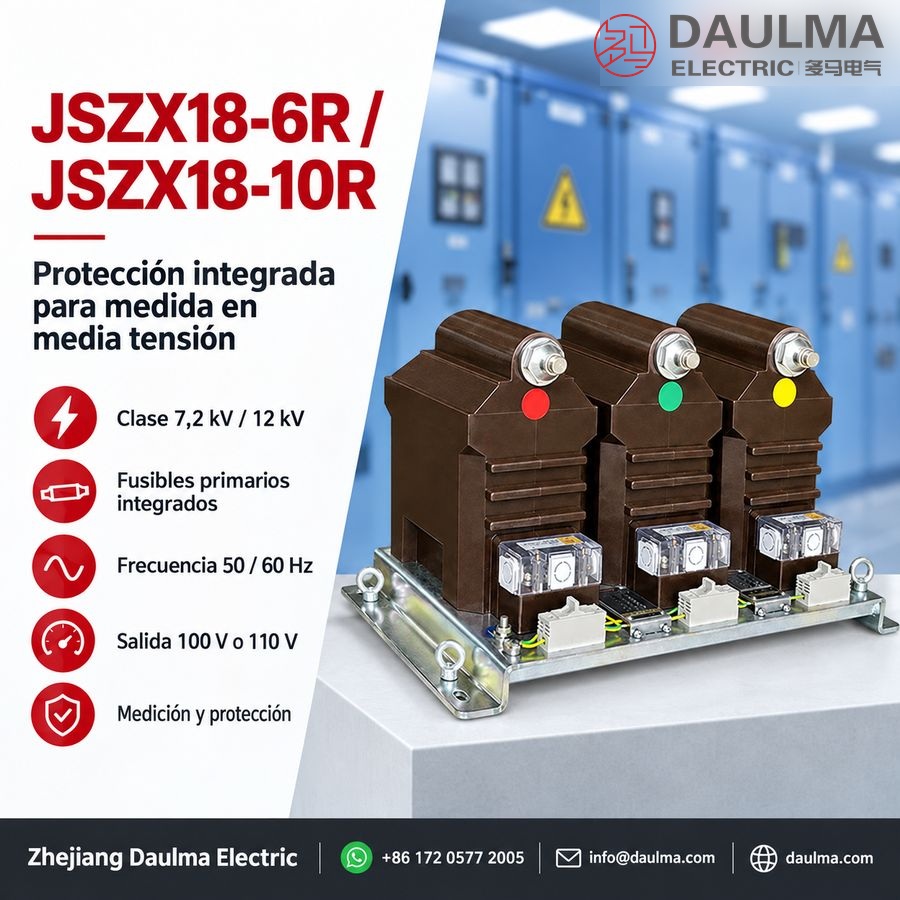

La serie JSZX18 utiliza un cuerpo aislado con resina epoxi fundida, con las tres unidades de fase montadas sobre una placa base común. El lado primario está protegido por fusibles, lo que mejora la seguridad del equipo y ofrece una solución compacta e integrada de fábrica para fabricantes de celdas. La construcción en resina epoxi proporciona estabilidad dieléctrica, resistencia mecánica y protección contra humedad y condiciones ambientales normales en interiores.
Parámetros técnicos
Condiciones de servicio
- Temperatura ambiente: -5 °C a +40 °C
- Altitud: hasta 1000 m sobre el nivel del mar
- Humedad relativa: promedio diario ≤ 95 %, promedio mensual ≤ 90 %
- Ambiente de instalación: interior, no corrosivo, no explosivo, libre de polvo excesivo y contaminación conductiva
- Intensidad sísmica: ≤ grado 8 (según IEC 60068-2-57)
Parámetros técnicos
Los modelos JSZX18-6R y JSZX18-10R son transformadores de tensión trifásicos interiores con fusibles y aislamiento en resina epoxi, diseñados para aplicaciones de medición y protección. Operan en un rango de temperatura de -5 °C a +40 °C y hasta 1000 m de altitud, cumplen con la norma IEC 61869 y admiten niveles de aislamiento nominales de 7,2/32/60 kV y 12/42/75 kV respectivamente.
Datos del transformador de tensión
| Modelo | Clase de tensión |
Relación típica de tensión |
Nivel nominal de aislamiento (kV) |
Clase de precisión (Protección/ Medición) |
Salida nominal (VA) |
|---|---|---|---|---|---|
| JSZX18-6R | Clase 7,2 kV | 6 kV/√3 / 100 V/√3 / 100 V/√3 6,6 kV/√3 / 100 V/√3 / 100 V/√3 |
7,2 / 32 / 60 | 3 × 0,2/3P – 15/100 3 × 0,2/6P – 15/100 3 × 0,5/3P – 30/100 |
3 × 400 |
| JSZX18-10R | Clase 12 kV | 10 kV/√3 / 100 V/√3 / 100 V/√3 11 kV/√3 / 100 V/√3 / 100 V/√3 |
12 / 42 / 75 | 3 × 0,5/3P – 30/100 3 × 0,5/6P – 30/100 3 × 1,0/3P – 60/100 |
3 × 630 |
| JSZX18-6R versión tensión residual |
Clase 7,2 kV | 6 kV/√3 / 100 V/√3 / 100 V/√3 / 100 V/3 6,6 kV/√3 / 100 V/√3 / 100 V/√3 / 100 V/3 |
7,2 / 32 / 60 | 3 × 0,2/0,5/3P – 10/10/100 3 × 0,2/0,5/6P – 10/15/100 |
3 × 400 |
| JSZX18-10R versión tensión residual |
Clase 12 kV | 10 kV/√3 / 100 V/√3 / 100 V/√3 / 100 V/3 11 kV/√3 / 100 V/√3 / 100 V/√3 / 100 V/3 |
12 / 42 / 75 | 3 × 0,2/0,5/3P – 10/10/100 3 × 0,2/0,5/6P – 10/15/100 |
3 × 630 |
Instalación y cableado
Diagrama de instalación
Los transformadores trifásicos interiores con fusibles JSZX18-6R y JSZX18-10R de resina epoxi están diseñados para instalación en pared o en bastidor en ambientes interiores secos. Asegure una distancia mínima adecuada alrededor de la unidad para ventilación y acceso a mantenimiento, según lo especificado en la documentación técnica.
Diagrama de conexiones
Los bornes primarios están marcados como A, B y C para conexión trifásica. Los bornes secundarios se identifican como a-n, b-n y c-n para cada salida de fase, siendo ‘n’ el punto neutro común. Los fusibles están integrados en el lado primario y accesibles desde el panel frontal. Asegúrese de que todas las conexiones cumplan con las normativas eléctricas locales y que los circuitos secundarios no queden en circuito abierto durante la operación.
Selección y preguntas frecuentes
Guía de selección
- Verifique la tensión del sistema: elija JSZX18-6R para 6 kV/6,6 kV o JSZX18-10R para 10 kV/11 kV, con clase de aislamiento correspondiente de 7,2 kV o 12 kV.
- Seleccione versión estándar o residual: use el paquete estándar de dos secundarios para medición y protección de tensión de fase, o añada devanados de 100/3 V cuando se requiera tensión residual en conexión delta abierta.
- Coordine cada devanado: especifique clases 0,2; 0,5 o 1 para medición y 3P o 6P para protección, indicando la carga en VA por fase y la impedancia conectada del relé.
- Verifique datos de fusibles y térmicos: obtenga las características de los fusibles primarios y confirme si se indica 3 × 400 VA o 3 × 630 VA por fase; ninguno representa carga de precisión.
- Apruebe detalles de montaje: confirme orientación de instalación, dimensiones de la base común, acceso a fusibles, diagrama de bornes, puesta a tierra del neutro, protección secundaria y límite de 1000 m de altitud.
Frequently Asked Questions
Q1: ¿Qué modelo elegir para un sistema de 10 kV?
Seleccione el modelo JSZX18-10R para sistemas de 10 kV. Este transformador trifásico tiene un nivel de aislamiento de 12/42/75 kV. Confirme los detalles de su proyecto con nuestro equipo técnico.
Q2: ¿Cómo debe ser el ambiente de instalación de estos transformadores?
Debe ser un entorno interior, libre de polvo y gases corrosivos. Estos equipos operan con humedad relativa ≤ 90 % y temperaturas de -5 °C a +40 °C. Consulte las condiciones específicas de su subestación.
Q3: ¿Cuál es la clase de precisión para relés de protección?
La clase 3P o 6P es adecuada para protección. El modelo JSZX18-6R ofrece estas clases con una salida nominal de 3 × 400 VA. Solicite la ficha técnica completa para coordinar sus relés.
Q4: ¿Qué norma internacional cumplen estos transformadores de tensión?
Cumplen estrictamente con la norma IEC 61869. Están diseñados con aislamiento en resina epoxi para aplicaciones de medición y protección en media tensión. Contacte a ventas para solicitar los certificados de fábrica.
Q5: ¿Se puede personalizar la relación de tensión típica?
Sí, la relación típica está sujeta a confirmación según su red. Las configuraciones estándar son 6 kV/√3 / 100 V/√3 / 100 V/√3. Especifique los valores exactos requeridos en su solicitud de compra.
Q6: ¿Para qué aplicaciones se utilizan los transformadores JSZX18?
Se utilizan en celdas de media tensión interiores para medición y protección. Son equipos trifásicos con fusibles integrados y aislamiento en resina epoxi. Revise nuestro catálogo para más productos de distribución eléctrica.
