พารามิเตอร์ทางเทคนิค

เงื่อนไขการใช้งาน

• อุณหภูมิแวดล้อม: -5°C ถึง +40°C
• ระดับความสูง: สูงสุด 1000 ม. จากระดับน้ำทะเล
• ความชื้นสัมพัทธ์: ค่าเฉลี่ยรายวันไม่เกิน 95% ค่าเฉลี่ยรายเดือนไม่เกิน 90%
• สภาพแวดล้อมการติดตั้ง: ภายในอาคาร ไม่มีสารกัดกร่อน ไม่ระเบิด ปราศจากฝุ่นและมลภาวะนำไฟฟ้ามากเกินไป
• ความรุนแรงแผ่นดินไหว: ไม่เกินระดับ 8 (ตาม IEC 60068-2-57)

พารามิเตอร์ทางเทคนิค

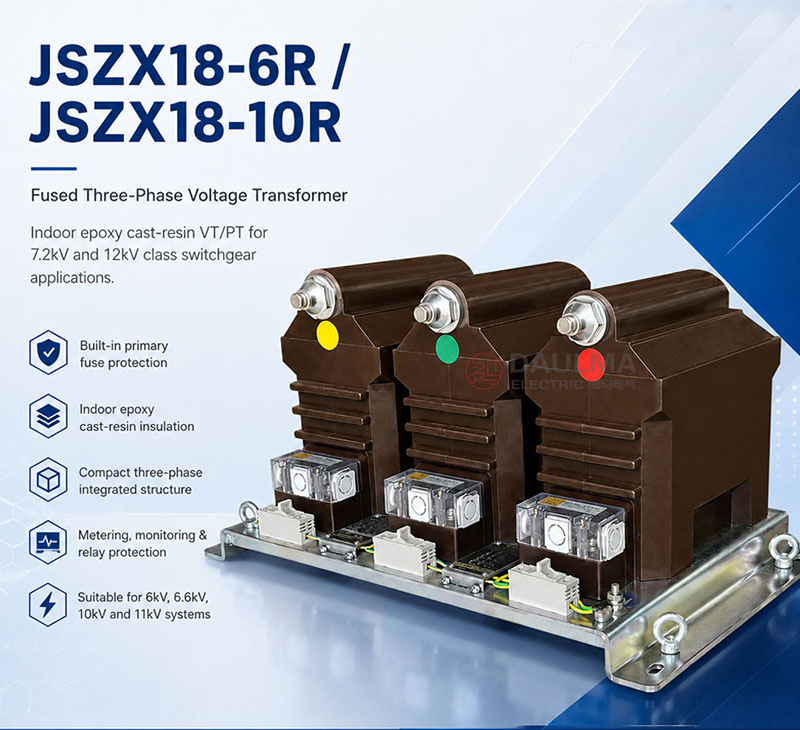

JSZX18-6R และ JSZX18-10R เป็นเครื่องแปลงแรงดันเรซินหล่อชนิดในร่ม 3 เฟส พร้อมฟิวส์ในตัว ออกแบบสำหรับการวัดพลังงานและการป้องกัน ใช้งานได้ในช่วงอุณหภูมิ -5°C ถึง +40°C ที่ระดับความสูงไม่เกิน 1000 ม. เป็นไปตามมาตรฐาน IEC 61869 และรองรับระดับฉนวนกำหนดที่ 7.2/32/60 kV และ 12/42/75 kV ตามลำดับ

ข้อมูลเครื่องแปลงแรงดัน

การติดตั้งและการเดินสาย

แผนภาพการติดตั้ง

เครื่องแปลงแรงดันเรซินหล่อชนิดในร่ม 3 เฟสพร้อมฟิวส์ JSZX18-6R และ JSZX18-10R ออกแบบสำหรับติดตั้งบนผนังหรือโครงยึดในสภาพแวดล้อมแห้งภายในอาคาร โปรดเว้นระยะห่างรอบอุปกรณ์ให้เพียงพอสำหรับการระบายอากาศและการบำรุงรักษา ตามที่ระบุในเอกสารทางเทคนิค

แผนภาพการเดินสาย

ขั้วต่อปฐมภูมิกำกับด้วย A, B และ C สำหรับการเชื่อมต่อ 3 เฟส ขั้วต่อทุติยภูมิกำกับด้วย a-n, b-n และ c-n สำหรับเอาต์พุตแต่ละเฟส โดย ‘n’ แทนจุดนิวทรัลร่วม ฟิวส์ติดตั้งอยู่ด้านปฐมภูมิและเข้าถึงได้ทางแผงด้านหน้า โปรดตรวจสอบให้แน่ใจว่าการเดินสายเป็นไปตามกฎระเบียบไฟฟ้าท้องถิ่น และวงจรทุติยภูมิไม่ถูกปล่อยให้เปิดวงจรขณะใช้งาน

การเลือกและคำถามที่พบบ่อย

คู่มือการเลือกใช้งาน

• จับคู่แรงดันระบบ: เลือก JSZX18-6R สำหรับระบบ 6kV/6.6kV หรือ JSZX18-10R สำหรับ 10kV/11kV พร้อมระดับฉนวน 7.2kV หรือ 12kV ตามลำดับ
• เลือกเวอร์ชันมาตรฐานหรือรีซิดวล: ใช้ชุดทุติยภูมิสองชุดสำหรับการวัดและป้องกันแรงดันเฟส หรือเพิ่มขดลวด 100/3V เมื่อต้องการแรงดันรีซิดวลแบบเปิดเดลตา
• ประสานขดลวดแต่ละชุด: ระบุระดับความแม่นยำ 0.2, 0.5 หรือ 1 สำหรับการวัด และระดับ 3P หรือ 6P สำหรับการป้องกัน พร้อมค่า VA ต่อเฟสและภาระรีเลย์ที่เชื่อมต่อ
• ตรวจสอบข้อมูลฟิวส์และความร้อน: ขอค่าพิกัดฟิวส์ปฐมภูมิ และยืนยันว่าระบุ 3 × 400VA หรือ 3 × 630VA ต่อเฟสหรือไม่ ค่าดังกล่าวไม่ใช่ภาระความแม่นยำ
• อนุมัติรายละเอียดการประกอบ: ยืนยันทิศทางการติดตั้ง มิติฐานร่วม การเข้าถึงฟิวส์ แผนภาพขั้วต่อ กราวด์นิวทรัล การป้องกันทุติยภูมิ และขีดจำกัดความสูง 1000 ม.

คำถามที่พบบ่อย

Q1: JSZX18 เป็นเครื่องแปลงแรงดัน 3 เฟสแม่เหล็กเดี่ยวหรือไม่?

เอกสารอธิบายว่าประกอบด้วยหน่วยเฟสเดียว 3 ชุดบนฐานร่วมเดียวกัน ให้ชุดประกอบ 3 เฟสแบบบูรณาการจากโรงงาน พร้อมฟิวส์แยกต่อเฟส

Q2: ความแตกต่างระหว่างเวอร์ชันมาตรฐานกับรีซิดวลคืออะไร?

เวอร์ชันมาตรฐานมีวงจรทุติยภูมิ 100/√3V สองชุดต่อเฟส ส่วนเวอร์ชันรีซิดวลเพิ่มขดลวด 100/3V สำหรับวงจรเปิดเดลตา 3 เฟส

Q3: ควรเลือกระดับการป้องกัน 3P หรือ 6P เมื่อใด?

เลือกตามการศึกษารีเลย์และการป้องกัน โดยพิจารณาขีดจำกัดความคลาดเคลื่อนและภาระที่ต้องการ ซึ่งแยกจากระดับความแม่นยำสำหรับการวัด

Q4: ฟิวส์ปฐมภูมิในตัวป้องกันอะไร?

ช่วยแยกขัดข้องปฐมภูมิหรือภายในที่ระบุ โปรดยืนยันค่าแรงดัน กระแส กำลังตัดตอน และการประสานกับอุปกรณ์ป้องกันด้านบน

Q5: ค่า 3 × 400VA และ 3 × 630VA เป็นค่าเอาต์พุตความแม่นยำหรือไม่?

ไม่ใช่ ค่าดังกล่าวแสดงเป็นค่าเอาต์พุตสูงสุดหรือความร้อนเท่านั้น ความแม่นยำใช้ได้เฉพาะที่ค่า VA ที่ระบุสำหรับขดลวดวัดหรือป้องกันแต่ละชุด

Q6: สามารถปล่อยวงจรทุติยภูมิของเครื่องแปลงแรงดันให้เปิดวงจรได้หรือไม่?

วงจรทุติยภูมิของ VT ที่ไม่มีโหลด ไม่ใช่อันตรายแบบเปิดวงจรของ CT ตามที่ระบุ ปฏิบัติตามแนวทางที่ได้รับอนุมัติสำหรับขดลวดที่ไม่ได้ใช้งาน แต่ห้ามลัดวงจรทุติยภูมิของ VT เด็ดขาด

Q7: ควรตรวจสอบอะไรก่อนจ่ายไฟ?

ตรวจสอบอัตราส่วนและโพลาไรตี้ทั้งสามเฟส สถานะฟิวส์ การเดินสายแบบดาว/เปิดเดลตา การกราวด์นิวทรัลและกราวด์ป้องกัน ภาระ ฟิวส์หรือ MCB ทุติยภูมิ และการยึดย่างเชิงกล

Frequently Asked Questions

Q1: เครื่องแปลงแรงดันรุ่น JSZX18-6R สามารถใช้กับระบบ 10kV ได้หรือไม่

ไม่ได้ รุ่น JSZX18-6R ออกแบบสำหรับระดับแรงดัน 7.2kV เท่านั้น หากใช้กับระบบ 10kV หรือ 11kV ให้เลือกรุ่น JSZX18-10R ซึ่งมีระดับฉนวน 12/42/75 kV

Q2: สภาพแวดล้อมในการติดตั้งเครื่องแปลงแรงดันชนิดในร่มนี้มีข้อกำหนดอย่างไร

ต้องติดตั้งภายในอาคารที่ไม่มีสารกัดกร่อนและฝุ่นละออง อุณหภูมิแวดล้อมต้องอยู่ระหว่าง -5°C ถึง +40°C และระดับความสูงไม่เกิน 1000 เมตรจากระดับน้ำทะเล

Q3: ระดับความแม่นยำใดที่เหมาะสมสำหรับการป้องกันด้วยรีเลย์

ควรเลือกใช้คลาส 3P หรือ 6P สำหรับวงจรป้องกัน เช่น อัตราส่วน 3 × 0.5/3P เพื่อให้การทำงานถูกต้องตามพิกัดเอาต์พุต 100 VA โปรดระบุความต้องการตอนสั่งซื้อ

Q4: สามารถปรับแต่งอัตราส่วนแรงดันตามความต้องการของโครงการได้หรือไม่

สามารถทำได้โดยต้องได้รับการยืนยันจากโรงงาน อัตราส่วนมาตรฐานมีให้เลือกเช่น 6kV/√3 หรือ 10kV/√3 หากต้องการอัตราส่วนพิเศษ โปรดส่งสเปคทางเทคนิคให้ตรวจสอบ

Q5: ผลิตภัณฑ์นี้สอดคล้องกับมาตรฐานสากลอะไรบ้าง

ผลิตภัณฑ์เป็นไปตามมาตรฐาน IEC 61869 สำหรับเครื่องแปลงแรงดัน และรองรับความรุนแรงแผ่นดินไหวระดับ 8 ตาม IEC 60068-2-57 สามารถขอใบรับรองการทดสอบจากโรงงานได้

Q6: เครื่องแปลงแรงดันเรซินหล่อ 3 เฟสนี้มีวัตถุประสงค์การใช้งานหลักคืออะไร

ออกแบบมาสำหรับการวัดพลังงานและการป้องกันในระบบสวิตช์เกียร์ในร่ม มีฟิวส์ในตัวเพื่อความปลอดภัย ผลิตจากวัสดุเรซินหล่อขึ้นรูปเพื่อความทนทานและลดการบำรุงรักษา
