Descripción general
Los modelos LJ-2, LJ-4 y LJ-7 son transformadores de corriente de secuencia cero tipo interior diseñados para protección contra fallas a tierra en sistemas con baja corriente de neutro. Son adecuados para redes de CA de 50/60 Hz, típicamente hasta clase 35 kV, con aislamiento primario proporcionado por la cubierta del cable y aislamiento del devanado secundario clasificado para soportar 3 kV de tensión de frecuencia de potencia.
Estos dispositivos con aislamiento de resina colada ofrecen alta sensibilidad para la detección de corriente residual y se utilizan comúnmente con relés de falla a tierra DD-11/60 o equivalentes. Sus aplicaciones incluyen la protección de generadores, motores, condensadores síncronos y alimentadores de cables en sistemas eléctricos industriales y de servicios públicos, cumpliendo con las prácticas estándar para protección contra fallas a tierra en instalaciones de media tensión.
Resumen de características técnicas
| Parámetro | Valor nominal |
|---|---|
| Aplicación | Detección de corriente residual (secuencia cero) |
| Frecuencia del sistema | 50/60 Hz |
| Ambiente de instalación | Solo interior |
| Tensión típica del sistema | ≤35 kV (según proyecto) |
| Equipos protegidos | Generadores, motores, condensadores síncronos, alimentadores de cables |
| Aislamiento secundario | Soporta 3 kV de tensión de frecuencia de potencia (1 min) |
| Conductor primario | Cable que atraviesa el núcleo (sin conexión eléctrica) |
| Salida secundaria | Proporcional a la corriente residual |
| Relé típico asociado | DD-11/60 o equivalente |
| Tipo de núcleo | Toroidal, material magnético de alta permeabilidad |
| Diámetro exterior del cable soportado | ≤50 mm |
| Principio de operación | Inducción electromagnética |
Designación del modelo
- L: Transformador de corriente (TC)
- J: Aplicación de protección contra falla a tierra / secuencia cero
- 2 / 4 / 7: Número de cables soportados (referencia típica de aplicación)
Construcción

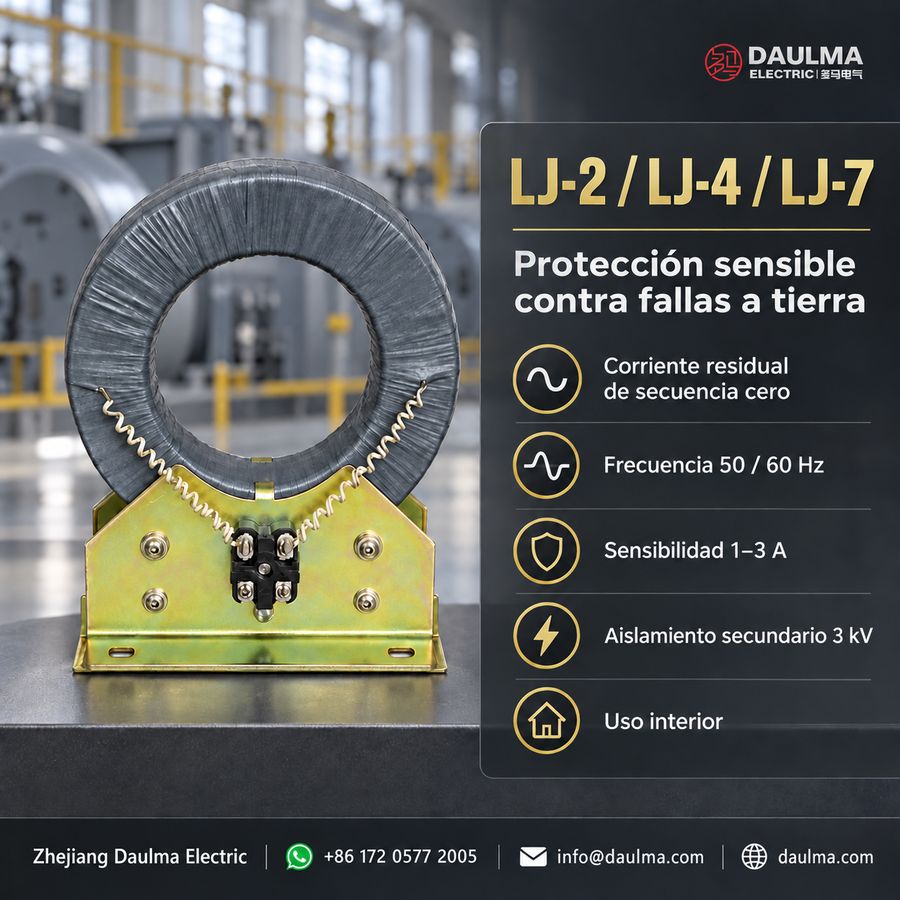

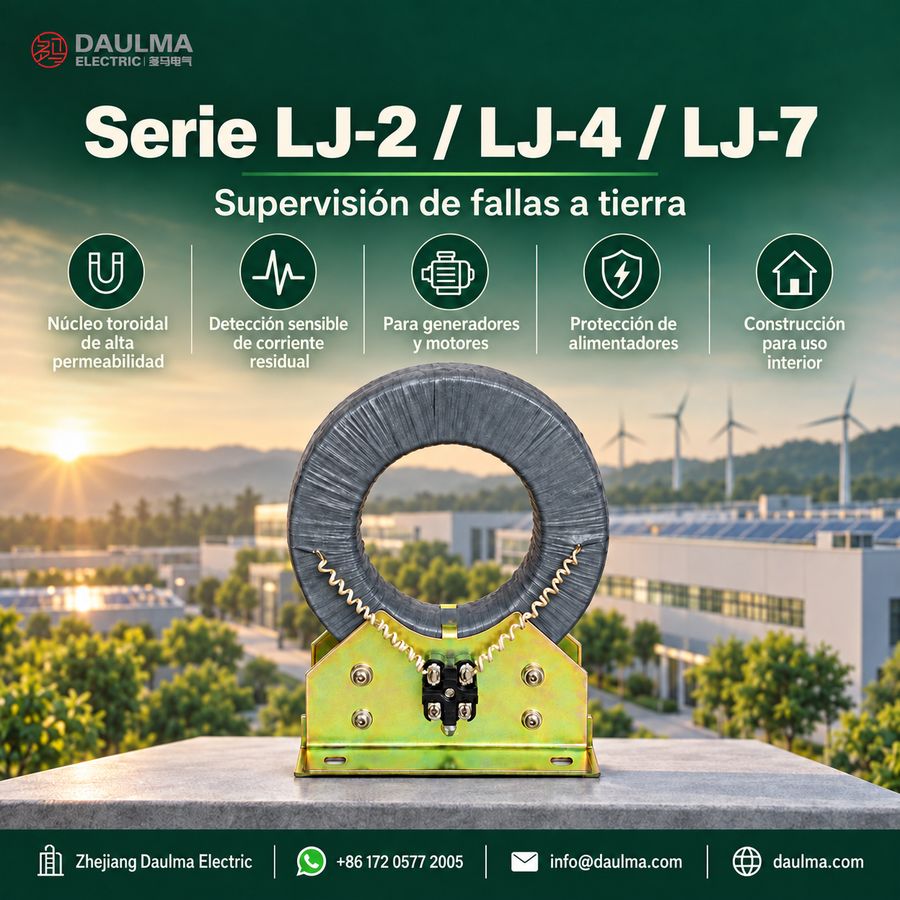

La serie LJ presenta un núcleo toroidal de anillo fabricado con material magnético de alta permeabilidad para garantizar una distribución uniforme del flujo y alta sensibilidad. El devanado secundario está distribuido uniformemente alrededor del núcleo para proporcionar características de salida estables. El aislamiento primario lo proporciona la cubierta del cable, mientras que el devanado secundario está aislado para soportar 3 kV de tensión de frecuencia de potencia respecto a tierra durante un minuto. La fijación mecánica se logra mediante una ménsula con orificios preposicionados, permitiendo una instalación segura y rápida en paneles de celdas interiores, salas de control o zanjas de cables. Los terminales secundarios están claramente marcados para garantizar la polaridad correcta y una conexión fiable a los relés de falla a tierra.
Parámetros técnicos
Condiciones de servicio
- Ambiente de instalación: Solo instalación interior
- Frecuencia nominal: 50 Hz o 60 Hz
- Altitud: No superior a 1000 m sobre el nivel del mar (altitudes mayores requieren confirmación técnica)
- Temperatura ambiente: −5 °C a +40 °C
- Humedad relativa: Ambientes interiores de alta humedad son aceptables siempre que no ocurra condensación en partes activas
- Condiciones ambientales: Libre de gases corrosivos, medios explosivos o inflamables, vibración severa, choque mecánico o impacto
Parámetros técnicos
Los LJ-2, LJ-4 y LJ-7 son transformadores de corriente de secuencia cero tipo interior con aislamiento de resina colada, diseñados para protección contra fallas a tierra en sistemas de 50/60 Hz. Operan dentro de un rango de temperatura ambiente de −5 °C a +40 °C y a altitudes de hasta 1000 m, con una relación nominal típica de corriente entre 20/1 y 40/1 A.
Parámetros eléctricos (orientados a relés)
| Modelo | Capacidad de cables |
Resistencia del lazo secundario |
Corriente de ajuste/ disparo |
Sensibilidad | Relación nominal de corriente |
|---|---|---|---|---|---|
| LJ-2 | 1–2 | 10 Ω | 0,03 A | 1–3 A | 20/1 A |
| LJ-4 | 3–4 | 10 Ω | 0,03 A | 1–3 A | 20/1 A |
| LJ-7 | 5–7 | 10 Ω | 0,03 A | 1–3 A | 40/1 A |
Instalación y cableado
Diagrama de instalación
Datos dimensionales
| Modelo | A (mm) |
B (mm) |
H (mm) |
ΦD (mm) |
Φd (mm) |
|---|---|---|---|---|---|
| LJ-2 | 150 | 200 | 295 | 230 | 110 |
| LJ-4 | 220 | 280 | 335 | 285 | 140 |
| LJ-7 | 220 | 300 | 375 | 300 | 180 |
Los transformadores de corriente de secuencia cero LJ-2, LJ-4 y LJ-7 se instalan utilizando la ménsula provista. Fije la ménsula a una estructura estable mediante los orificios de montaje. Todos los conductores de fase del circuito protegido deben atravesar la ventana del TC en una disposición compacta sin separaciones innecesarias. En circuitos con conductores paralelos por fase, asegúrese de que todas las rutas paralelas atraviesen la misma ventana del TC para evitar lecturas erróneas de corriente residual. El cableado secundario debe estar claramente identificado y protegido mecánicamente al conectarse al relé de protección.
Diagrama de conexiones
Selección y preguntas frecuentes
Guía de selección
- Seleccione LJ-2, LJ-4 o LJ-7 según el número de cables, el tamaño total del haz y la apertura de 110 mm–180 mm.
- Confirme la relación 20/1 A o 40/1 A, la sensibilidad de 1 A–3 A, la corriente de disparo del relé y la coordinación de protección.
- Incluya todos los conductores de fase y las rutas paralelas del circuito protegido a través del mismo núcleo.
- Verifique la entrada del relé, la longitud del cable secundario y la resistencia total del lazo frente a la referencia de 10 Ω.
- Compruebe la fijación de la ménsula, el enrutamiento de conductores, la polaridad, la puesta a tierra en un solo punto, el cortocircuito del secundario y las condiciones interiores.
Preguntas frecuentes
P1: ¿Qué equipos pueden proteger los LJ-2/LJ-4/LJ-7?
La serie detecta fallas a tierra en generadores, motores, condensadores síncronos y alimentadores de cables de media tensión.
P2: ¿En qué se diferencian LJ-2, LJ-4 y LJ-7?
Soportan aproximadamente 1–2, 3–4 o 5–7 grupos de cables y ofrecen ventanas de 110 mm, 140 mm o 180 mm.
P3: ¿Qué relaciones de corriente se utilizan?
LJ-2 y LJ-4 usan 20/1 A, mientras que LJ-7 usa 40/1 A.
P4: ¿Cuál es la sensibilidad especificada para falla a tierra?
La sensibilidad de referencia publicada es de 1 A–3 A con ajuste del relé en 0,03 A.
P5: ¿Qué relé se conecta normalmente?
La serie se asocia comúnmente con un relé DD-11/60 o un relé equivalente de corriente residual.
P6: ¿Deben pasar los conductores paralelos por el mismo núcleo?
Sí. Todas las rutas paralelas de cada fase protegida deben atravesar juntas el núcleo para evitar mediciones erróneas de corriente residual.
P7: ¿Por qué es importante la resistencia del lazo secundario?
Una resistencia excesiva del relé y los cables reduce la corriente secundaria y puede impedir que la protección alcance su sensibilidad especificada.
