Panoramica
I modelli LJ-2, LJ-4 e LJ-7 sono trasformatori di corrente a sequenza zero per interni, progettati per la protezione da guasto a terra in sistemi con neutro isolato o compensato. Sono adatti per reti in corrente alternata a 50/60 Hz fino alla classe 35 kV, con isolamento primario fornito dalla guaina del cavo e isolamento dell’avvolgimento secondario dimensionato per una tenuta a 3 kV in frequenza di rete.
Questi dispositivi con isolamento in resina colata offrono elevata sensibilità nel rilevamento della corrente residua e vengono comunemente utilizzati con relè differenziali DD-11/60 o equivalenti. Le applicazioni includono la protezione di generatori, motori, condensatori sincroni e linee in cavo in impianti industriali e di distribuzione, conformemente alle pratiche standard per la protezione da guasto a terra negli impianti in media tensione.
Riepilogo caratteristiche principali
| Parametro | Valore |
|---|---|
| Applicazione | Rilevamento corrente residua (sequenza zero) |
| Frequenza di sistema | 50/60 Hz |
| Ambiente di installazione | Solo per interni |
| Tensione di sistema tipica | ≤35 kV (dipendente dal progetto) |
| Apparecchiature protette | Generatori, motori, condensatori sincroni, linee in cavo |
| Isolamento secondario | 3 kV tenuta in frequenza di rete (1 min) |
| Conduttore primario | Cavo passante attraverso il nucleo (nessun collegamento elettrico) |
| Uscita secondaria | Proporzionale alla corrente residua |
| Relè tipico abbinato | DD-11/60 o equivalente |
| Tipo di nucleo | Toroidale, materiale magnetico ad alta permeabilità |
| Diametro esterno cavo supportato | ≤50 mm |
| Principio di funzionamento | Induzione elettromagnetica |

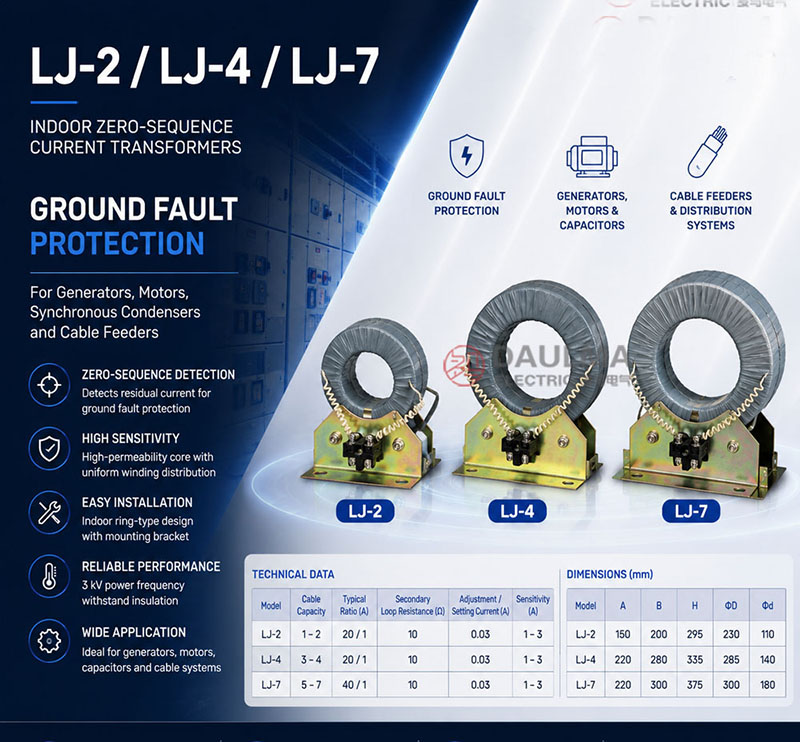

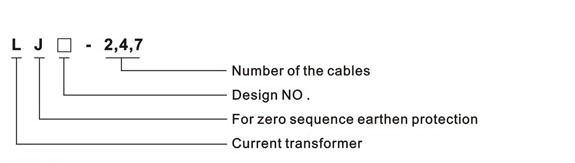

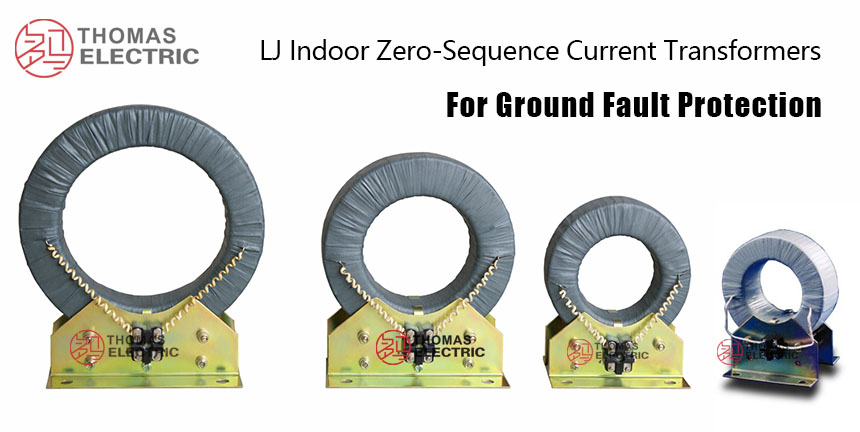

Designazione modello
- L: Trasformatore di corrente (TC)
- J: Applicazione per protezione da guasto a terra / sequenza zero
- 2 / 4 / 7: Numero di cavi supportati (riferimento tipico applicativo)

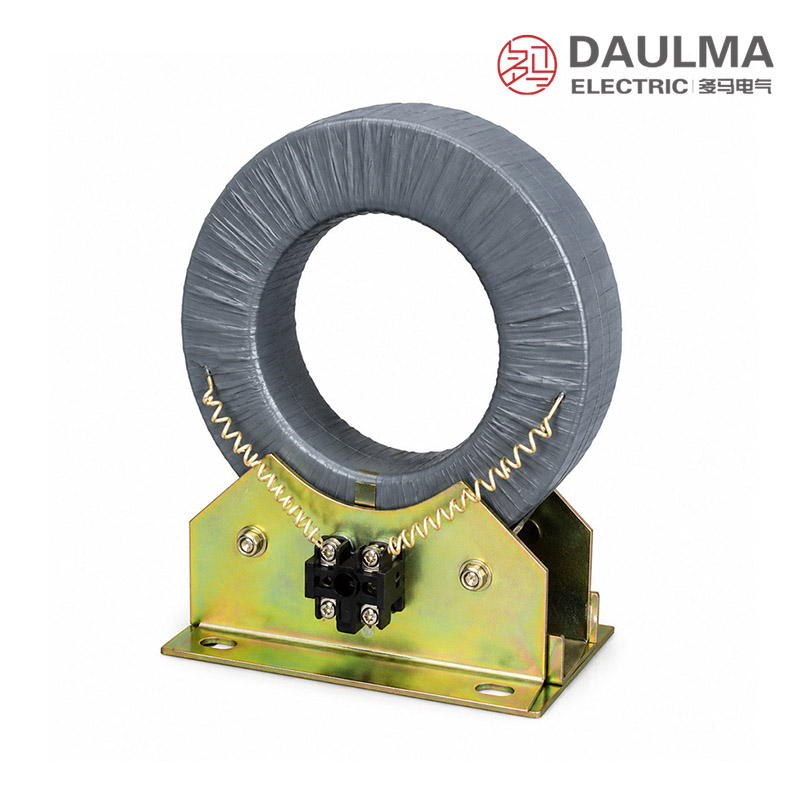

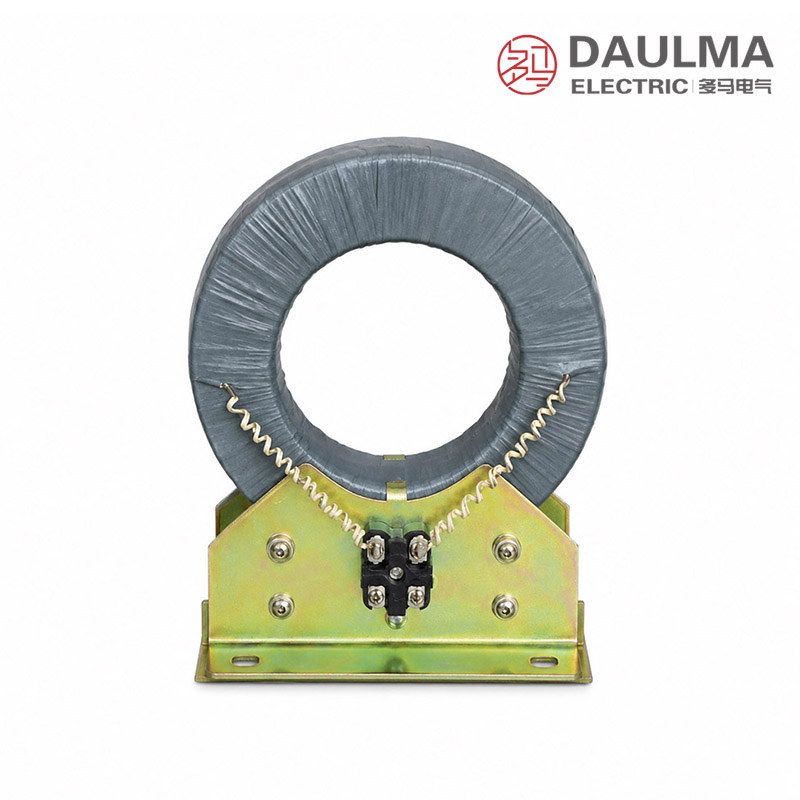

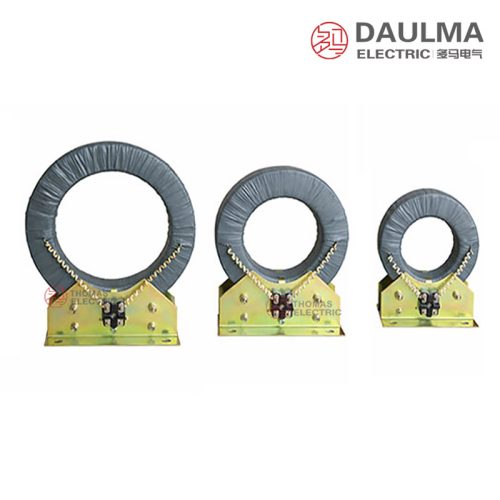

Costruzione
La serie LJ presenta un nucleo toroidale ad anello realizzato in materiale magnetico ad alta permeabilità per garantire una distribuzione uniforme del flusso e un’elevata sensibilità. L’avvolgimento secondario è distribuito uniformemente attorno al nucleo per fornire caratteristiche di uscita stabili. L’isolamento primario è fornito dalla guaina del cavo, mentre l’avvolgimento secondario è isolato per resistere a 3 kV in frequenza di rete verso terra per un minuto. Il fissaggio meccanico avviene tramite una staffa con fori pre-posizionati, che consente un’installazione sicura e rapida in quadri elettrici per interni, locali tecnici o canalette portacavi. I morsetti secondari sono chiaramente contrassegnati per garantire polarità corretta e collegamenti affidabili ai relè di protezione da guasto a terra.
Parametri tecnici
Condizioni di servizio
- Ambiente di installazione: Solo per interni
- Frequenza nominale: 50 Hz o 60 Hz
- Altitudine: Non superiore a 1000 m s.l.m. (altitudini maggiori richiedono verifica ingegneristica)
- Temperatura ambiente: Da −5 °C a +40 °C
- Umidità relativa: Ambienti interni ad alta umidità sono ammessi purché non si verifichi condensa sulle parti sotto tensione
- Condizioni ambientali: Assenza di gas corrosivi, sostanze esplosive o infiammabili, vibrazioni intense, urti meccanici o impatti
Parametri tecnici
I modelli LJ-2, LJ-4 e LJ-7 sono trasformatori di corrente a sequenza zero per interni con isolamento in resina colata, progettati per la protezione da guasto a terra in sistemi a 50/60 Hz. Operano in un intervallo di temperatura ambiente da −5 °C a +40 °C e fino a 1000 m di altitudine, con rapporti nominali tipici compresi tra 20/1 e 40/1 A.
Parametri elettrici (orientati al relè)
| Modello | Capacità cavi |
Resistenza anello secondario |
Corrente di regolazione / impostazione |
Sensibilità | Rapporto nominale |
|---|---|---|---|---|---|
| LJ-2 | 1–2 | 10 Ω | 0,03 A | 1–3 A | 20/1 A |
| LJ-4 | 3–4 | 10 Ω | 0,03 A | 1–3 A | 20/1 A |
| LJ-7 | 5–7 | 10 Ω | 0,03 A | 1–3 A | 40/1 A |
Installazione e cablaggio
Schema di installazione

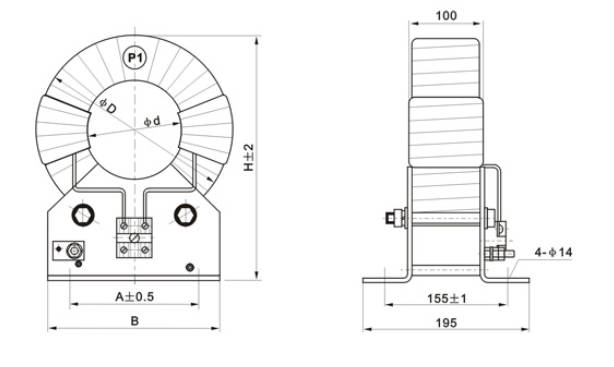

Dati dimensionali
| Modello | A (mm) |
B (mm) |
H (mm) |
ΦD (mm) |
Φd (mm) |
|---|---|---|---|---|---|
| LJ-2 | 150 | 200 | 295 | 230 | 110 |
| LJ-4 | 220 | 280 | 335 | 285 | 140 |
| LJ-7 | 220 | 300 | 375 | 300 | 180 |
I trasformatori di corrente a sequenza zero LJ-2, LJ-4 e LJ-7 vengono installati utilizzando la staffa fornita. Fissare la staffa a una struttura stabile mediante i fori predisposti. Tutti i conduttori di fase del circuito protetto devono attraversare la finestra del TC in modo compatto, senza separazioni eccessive. Nei circuiti con conduttori in parallelo per fase, assicurarsi che tutti i percorsi paralleli siano instradati nella stessa finestra del TC per evitare letture errate della corrente residua. Il cablaggio secondario deve essere chiaramente etichettato e protetto meccanicamente quando collegato al relè di protezione.

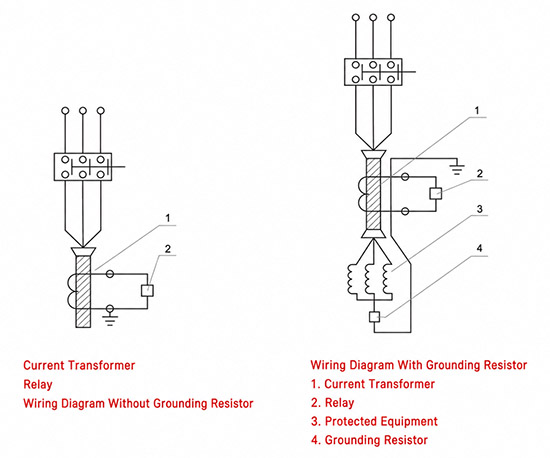

Schema elettrico
Selezione e domande frequenti
Guida alla selezione
- Selezionare LJ-2, LJ-4 o LJ-7 in base al numero di cavi, al diametro complessivo del fascio e all’apertura richiesta (110–180 mm).
- Verificare il rapporto 20/1A o 40/1A, la sensibilità (1–3 A), la soglia d’intervento del relè e il coordinamento della protezione.
- Inserire tutti i conduttori di fase e i percorsi in parallelo del circuito protetto nello stesso nucleo.
- Controllare l’ingresso del relè, la lunghezza del cavo secondario e la resistenza totale dell’anello rispetto al riferimento di 10 Ω.
- Verificare il fissaggio della staffa, il percorso dei conduttori, la polarità, la messa a terra in un solo punto, il cortocircuito del secondario e le condizioni per interni.
Domande frequenti
D1: Quali apparecchiature possono essere protette dagli LJ-2/LJ-4/LJ-7?
La serie rileva guasti a terra su generatori, motori, condensatori sincroni e linee in cavo in media tensione.
D2: In cosa differiscono LJ-2, LJ-4 e LJ-7?
Supportano rispettivamente 1–2, 3–4 o 5–7 gruppi di cavi e offrono aperture di 110 mm, 140 mm o 180 mm.
D3: Quali rapporti di trasformazione vengono utilizzati?
LJ-2 e LJ-4 utilizzano 20/1 A, mentre LJ-7 utilizza 40/1 A.
D4: Qual è la sensibilità specificata per il guasto a terra?
La sensibilità di riferimento dichiarata è 1–3 A con impostazione del relè a 0,03 A.
D5: Quale relè viene normalmente collegato?
La serie viene comunemente abbinata a un relè differenziale DD-11/60 o equivalente.
D6: I conduttori in parallelo devono passare nello stesso nucleo?
Sì. Tutti i percorsi in parallelo di ogni fase protetta devono passare insieme per evitare misure errate della corrente residua.
D7: Perché è importante la resistenza dell’anello secondario?
Un’eccessiva resistenza del relè e dei cavi riduce la corrente secondaria e può impedire al sistema di raggiungere la sensibilità specificata.
