Descripción general

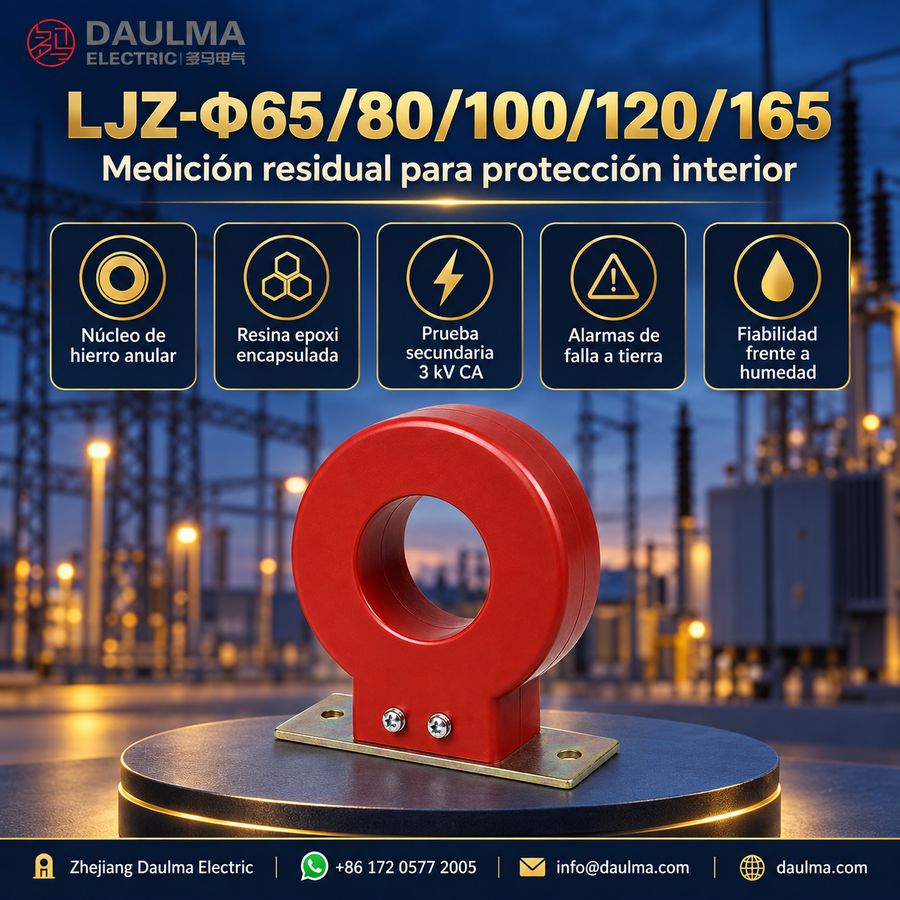

El LJZ-φ65/80/100/120/165 es un transformador de corriente de secuencia cero para interior, moldeado en resina epoxi, diseñado para sistemas con nivel de aislamiento de 0,72/3 kV que operan a 50 Hz o 60 Hz. Cuenta con una estructura totalmente encapsulada en resina que envuelve el núcleo de hierro anular y el devanado secundario, garantizando alta rigidez dieléctrica, resistencia a la humedad y fiabilidad a largo plazo en entornos interiores.
Esta serie cumple con los requisitos estándar para detección de fallas a tierra y monitoreo de corriente residual en sistemas de distribución de media tensión. Proporciona señales precisas de corriente de secuencia cero a relés de protección tanto en condiciones normales como de falla, soportando aplicaciones como alarmas de falla a tierra, circuitos de disparo y protección en sistemas de puesta a tierra de baja corriente en celdas de media tensión y alimentadores por cable.

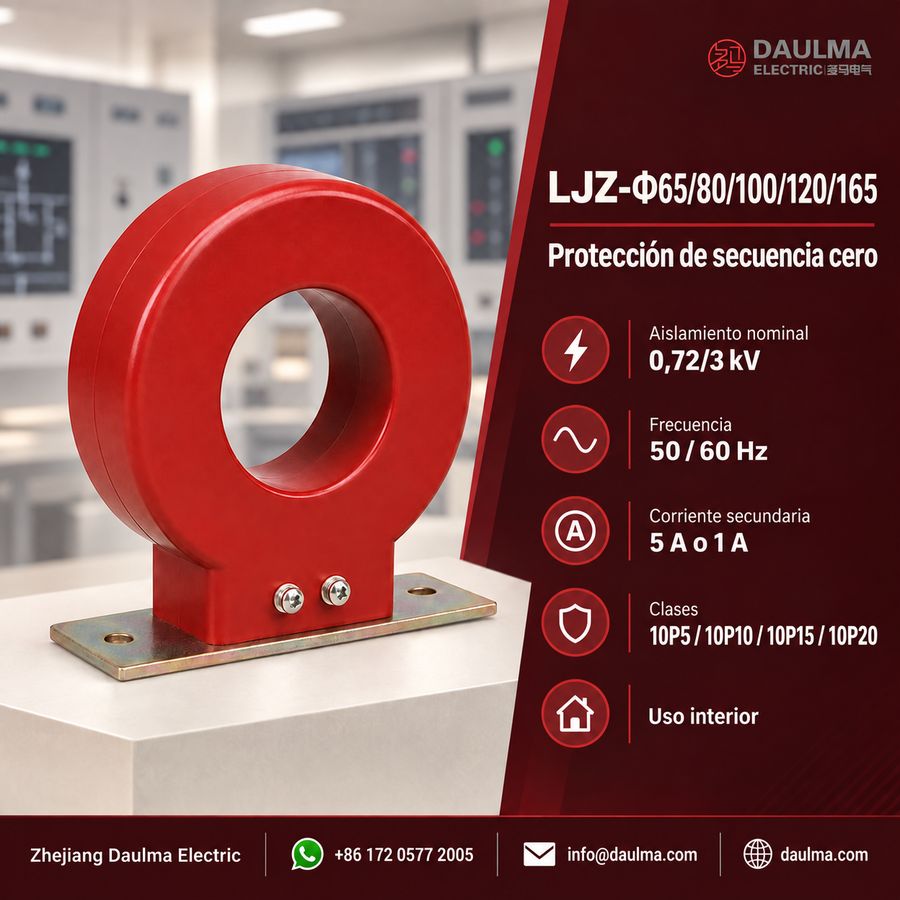

Resumen de características nominales
| Parámetro | Valor nominal |
|---|---|
| Nivel de aislamiento nominal | 0,72/3 kV |
| Frecuencia nominal | 50 Hz / 60 Hz |
| Corriente secundaria nominal | 5 A o 1 A |
| Clase de protección | 10P5, 10P10, 10P15, 10P20 |
| Ubicación de instalación | Interior |
| Tensión de prueba del devanado secundario | 3 kV CA, 1 min |
Designación del modelo
- L: Transformador de corriente
- J: Para protección contra fallas a tierra / protección de puesta a tierra
- Z: Estructura aislada con resina moldeada
- 65 / 80 / 100 / 120 / 165: Diámetro interior / código del orificio para cables (en mm)
Construcción
La serie LJZ adopta una estructura totalmente encapsulada en resina epoxi, con el núcleo de hierro anular y el devanado secundario completamente embebidos en material moldeado. Esta construcción ofrece excelente aislamiento eléctrico, robustez mecánica y resistencia a la humedad y contaminantes. El transformador no tiene partes conductoras expuestas en el lado primario: los cables trifásicos atraviesan la abertura central, actuando como conductor primario. Los terminales secundarios son accesibles mediante una borna montada en la base, adecuada para instalación fija en celdas, paneles de protección o salas de cables. El diseño garantiza un rendimiento estable bajo condiciones continuas de operación en interiores y cumple con los requisitos estándar de tensión soportada a frecuencia industrial para devanados secundarios.
Technical Parameters
Condiciones de servicio
- Instalación: Interior
- Nivel de aislamiento: 0,72/3 kV
- Frecuencia: 50 Hz / 60 Hz
- Temperatura ambiente: -25 °C a +40 °C
- Entorno: Libre de vibraciones severas, gases corrosivos, polvo conductor, atmósferas explosivas y humedad excesiva.
- Instalación de cables: Los tres conductores de fase deben atravesar juntos la ventana en la misma dirección, sin tensiones mecánicas.
Parámetros técnicos
Los transformadores de la serie LJZ son transformadores de corriente de secuencia cero para interior, moldeados en resina epoxi, con nivel de aislamiento de 0,72/3 kV, diseñados para operar a 50 Hz o 60 Hz dentro de un rango de temperatura ambiente de -25 °C a +40 °C. Cumplen con las normas GB 20840.1-2010 y GB 20840.2-2014 y admiten corrientes secundarias de 1 A o 5 A, con relaciones primarias que van desde 50/1 (o 50/5) hasta 400/5 o 150/1 según el modelo.
Relación de corriente nominal y potencia de salida
| Modelo | Clase de protección |
Secundario 5 A |
Secundario 1 A |
||
|---|---|---|---|---|---|
| Relación de corriente nominal (A) |
Potencia nominal (VA) |
Relación de corriente nominal (A) |
Potencia nominal (VA) |
||
| LJZ-65 | 10P5 / 10P10
10P15 / 10P20 |
50/5 a 400/5 | 1 a 40 | 50/1 a 150/1 | 1 a 15 |
| LJZ-80 | 50/5 a 400/5 | 1 a 30 | 50/1 a 150/1 | 1 a 10 | |
| LJZ-100 | 50/5 a 400/5 | 1 a 30 | 50/1 a 150/1 | 1 a 10 | |
| LJZ-120 | 50/5 a 400/5 | 1 a 40 | 50/1 a 150/1 | 1 a 15 | |
| LJZ-165 | 50/5 a 400/5 | 1 a 30 | 50/1 a 150/1 | 1 a 15 | |
Installation & Wiring
Diagrama de instalación
El transformador de corriente de secuencia cero de la serie LJZ presenta una estructura anular totalmente encapsulada en resina moldeada, con una base fija para montaje seguro en paneles o estructuras interiores. El grupo de cables trifásicos debe atravesar conjuntamente la ventana central en la misma dirección, asegurando la holgura adecuada y evitando tensiones mecánicas sobre el cuerpo del transformador. Los terminales secundarios (S1 y S2) se conectan al relé o dispositivo de monitoreo según el diagrama de cableado.
Selection & FAQs
Guía de selección
- Confirme el sistema de puesta a tierra, la corriente máxima de falla residual, la corriente de arranque del relé y la clase de protección 10P requerida.
- Seleccione una ventana de 65 mm, 80 mm, 100 mm, 120 mm o 165 mm según el diámetro total del haz de cables y la holgura disponible.
- Elija la relación de transformación y la salida secundaria (1 A o 5 A) que coincidan con la entrada del relé y el estudio de protección.
- Calcule la carga del relé y del circuito de cableado y verifique la potencia de salida disponible para el modelo, relación y clase seleccionados.
- Verifique la fijación, el enrutamiento en la misma dirección de todos los conductores de fase, la polaridad, la puesta a tierra y las condiciones interiores.
Preguntas frecuentes
P1: ¿Para qué se utiliza el LJZ-65/80/100/120/165?
Proporciona señales de corriente residual a relés de falla a tierra en celdas interiores, salas de cables y paneles de protección de alimentadores.
P2: ¿Cómo detecta una falla a tierra?
Todos los cables de fase atraviesan un mismo núcleo; cualquier suma vectorial distinta de cero genera una señal secundaria para el relé de protección.
P3: ¿Qué tamaños de apertura están disponibles?
La serie moldeada en resina sólida ofrece ventanas para cables de 65 mm, 80 mm, 100 mm, 120 mm y 165 mm.
P4: ¿Qué relaciones de transformación y opciones secundarias se pueden seleccionar?
Las relaciones específicas por modelo van desde 50/1 A o 50/5 A hasta 400/5 A, con salida secundaria de 1 A o 5 A.
P5: ¿Qué clases de protección están disponibles?
Incluyen 10P5, 10P10, 10P15 y 10P20, con carga dependiente del modelo y la relación.
P6: ¿Cuál es la diferencia respecto a un TC de secuencia cero de núcleo partido?
El LJZ tiene un núcleo sólido continuo para un rendimiento magnético estable, pero requiere que el grupo de cables se enrase a través de la ventana durante la instalación.
P7: ¿Pueden pasar pantallas de cable o conductores de puesta a tierra a través del núcleo?
Su enrutamiento debe seguir el esquema aprobado de corriente residual; un enrutamiento incorrecto de pantallas o conductores de tierra puede cancelar o generar corriente medida.
