Descripción general

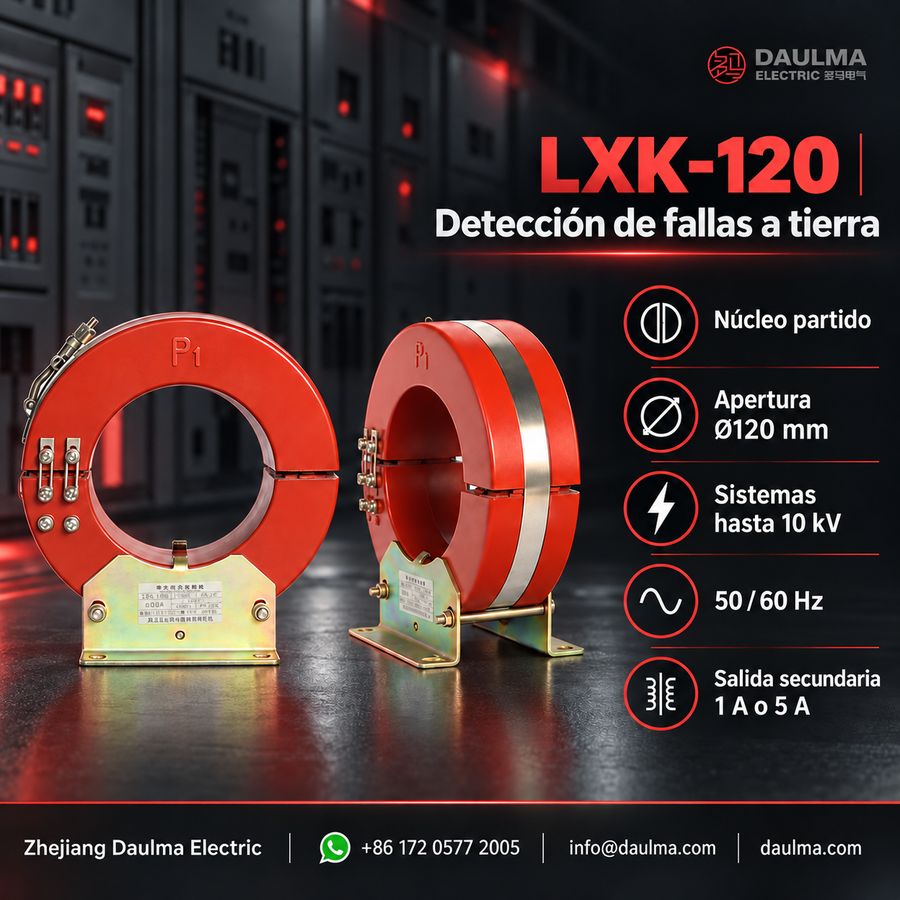

El transformador de corriente (TC) de secuencia cero LXK-120, de núcleo partido, es un TC de equilibrio de núcleo diseñado para la detección fiable de fallas a tierra en sistemas eléctricos de CA de baja y media tensión hasta 10 kV. Opera según los principios de inducción electromagnética, midiendo la suma vectorial de las corrientes de fase que atraviesan su apertura para detectar corriente residual (de secuencia cero) durante eventos de falla a tierra, entregando una señal precisa para el disparo del relé o activación de alarma.

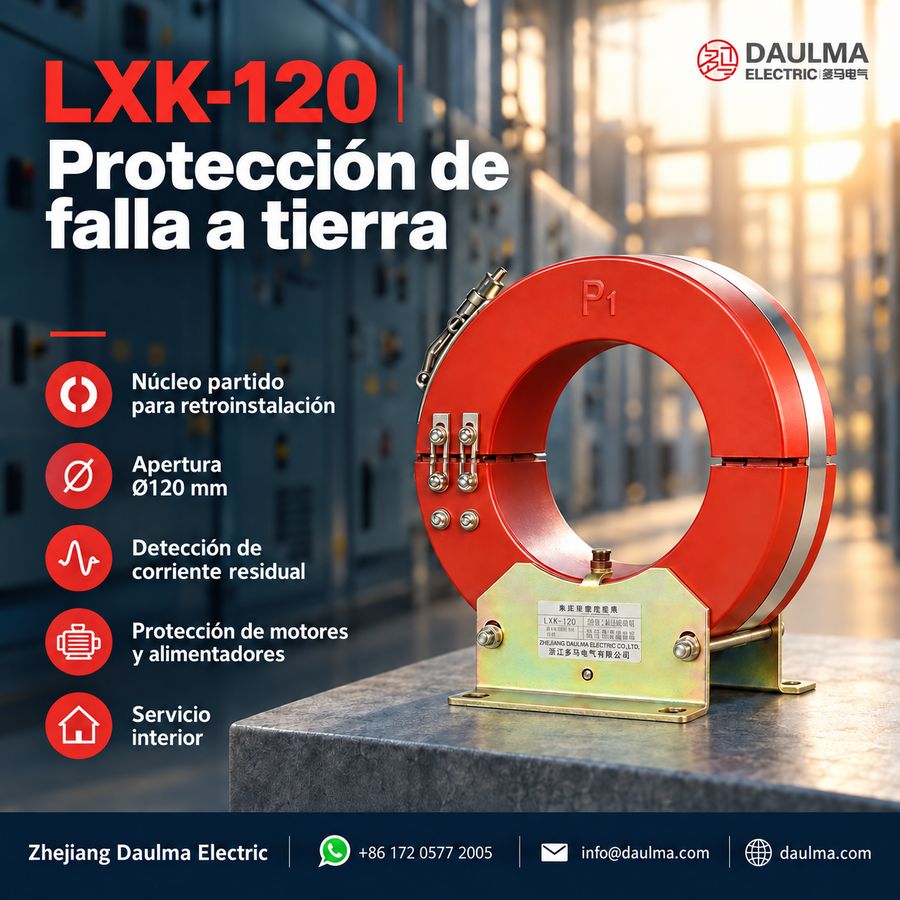

Su diseño de núcleo partido tipo valva permite su instalación en cables energizados sin interrumpir el sistema, siendo ideal para celdas de media tensión interiores, protección de motores, monitoreo del estator de generadores y redes de distribución que requieren cobertura fiable contra fallas a tierra.
Resumen de características técnicas
| Parámetro | Valor |
|---|---|
| Clase de tensión del sistema | <=10 kV |
| Frecuencia nominal | 50 Hz / 60 Hz |
| Corriente secundaria nominal | 1 A o 5 A |
| Clases de exactitud | 10P5 a 10P20 |
| Carga nominal | 1:15 VA |
| Nivel de aislamiento | 0.72/3 kV |
| Diámetro de apertura para cables | Φ120 mm |
| Temperatura ambiente | -25 °C a +40 °C |
| Tipo de estructura | Núcleo partido con abrazadera de acero inoxidable |
| Método de instalación | Instalación posterior, sin desconexión de cables |
Designación del modelo
- L: Transformador de corriente (TC)
- X: Secuencia cero (detección de corriente residual)
- K: Estructura de núcleo partido (apertura tipo valva)
- 120: Diámetro nominal de apertura (mm)
Construcción

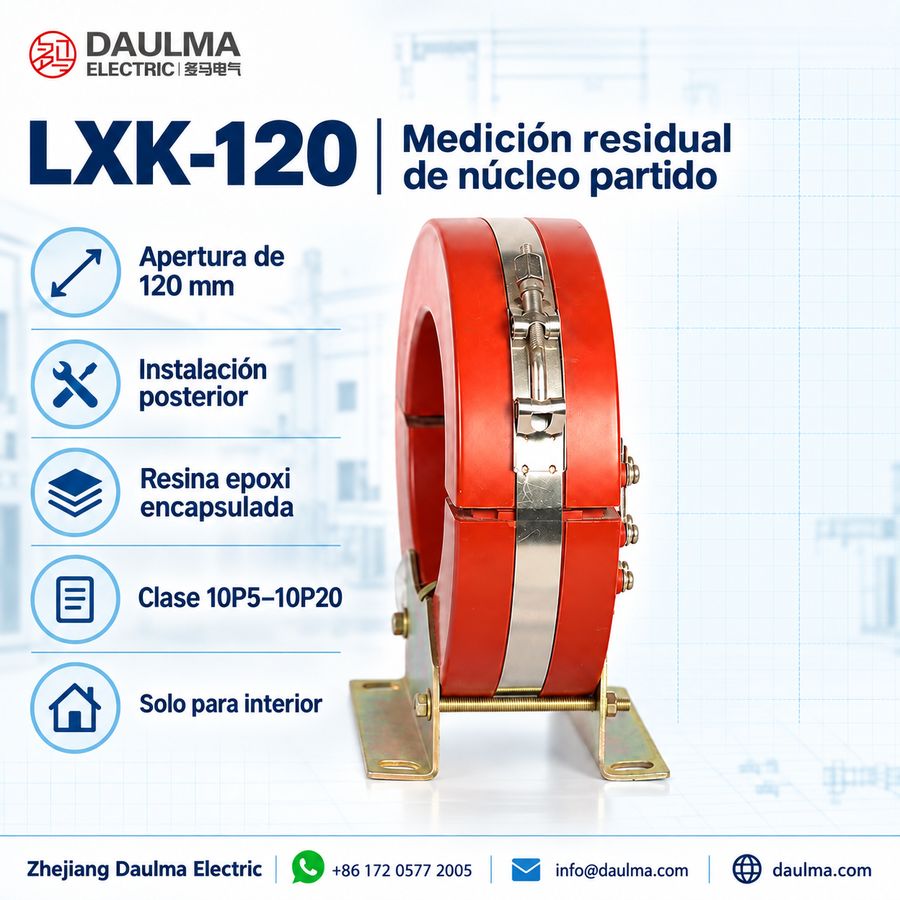

El LXK-120 presenta una construcción interior fundida en resina epoxi con diseño mecánico de núcleo partido (tipo valva), permitiendo su instalación alrededor de cables existentes sin desconectar el circuito primario. Dos secciones semicirculares de resina se aseguran mediante una abrazadera de acero inoxidable resistente a la corrosión, garantizando un rendimiento estable del aislamiento, resistencia a la humedad e integridad mecánica a largo plazo en entornos reducidos de celdas.
El núcleo magnético toroidal está optimizado para alta sensibilidad a corrientes residuales, mientras que la carcasa totalmente encapsulada en resina proporciona robusta protección contra contaminación, humedad y envejecimiento eléctrico. Al no disponer de bornes primarios—solo conductores de cable atravesando la apertura—el diseño simplifica la instalación en campo y mejora la seguridad en proyectos de instalación posterior.
Parámetros técnicos
Condiciones de servicio
- Ambiente de instalación: Solo interior
- Altitud: <= 1000 m
- Temperatura ambiente: -25 °C a +40 °C
- Humedad relativa: Promedio diario <= 95 %, promedio mensual <= 90 %
- Condiciones ambientales: Libre de gases corrosivos, medios explosivos, vibraciones severas o impactos
- Aplicación exterior: No apto; requiere consulta previa con fábrica si es necesario
Datos técnicos
| Modelo Configuración |
Clase de exactitud |
Relación de corriente nominal (A) |
Salida nominal (VA) |
|---|---|---|---|
| LXK-120 (120/204×57) | 10P5 a 10P15 | 50/5 a 400/5 50/1 a 250/1 |
1:10 |
| LXK-120 (120/210×65) | 10P5 a 10P15 | 50/5 a 400/5 50/1 a 250/1 |
2,5:10 |
| LXK-120 (120/210×100) | 10P5 a 10P20 | 50/5 a 400/5 50/1 a 250/1 |
2,5:15 |
| LXK-120 (120/250×80) | 10P5 a 10P20 | 50/5 a 400/5 50/1 a 250/1 |
1:15 |
Instalación y cableado
Diagrama de instalación
Abra el núcleo partido soltando la abrazadera de acero inoxidable, posicione el transformador alrededor de los tres conductores de fase (asegurando ausencia de huecos) y cierre firmemente las mitades del núcleo. Conecte los bornes secundarios K1/K2 al relé de protección utilizando cableado adecuado para minimizar la carga. Mantenga holgura para disipación térmica y acceso futuro.
Dimensiones externas
| Modelo | Φd | ΦD | C | a | b | A | B | E | L | f | h |
|---|---|---|---|---|---|---|---|---|---|---|---|
| LXK-120 | 120 | 204 | 57 | 110 | 90 | 130 | 120 | 121 | 223 | 10 | 17 |
Notas críticas de instalación:
- Todos los conductores de fase deben atravesar juntos la apertura para una medición correcta de la corriente residual.
- Asegúrese de que las superficies de contacto del núcleo estén limpias y completamente cerradas; cualquier hueco o partícula extraña reduce la exactitud y sensibilidad.
- Apriete uniformemente la abrazadera para mantener un acoplamiento magnético estable y la integridad mecánica.
- Siga el esquema de protección para el enrutamiento de conductores de pantalla/armadura/PE (no mezclar involuntariamente).
Selección y preguntas frecuentes
Guía de selección
- Confirme el método de puesta a tierra, la corriente mínima detectable de falla a tierra, la corriente de arranque del relé y la clase límite de exactitud requerida.
- Verifique que todo el haz de cables quepa en la apertura de 120 mm y compare las estructuras de 57 mm, 65 mm, 80 mm y 100 mm con el espacio disponible en gabinete.
- Seleccione una salida secundaria de 1 A o 5 A y una relación disponible entre 50 A y 400 A que se coordine con el relé de protección.
- Calcule la carga del relé y de los conductores secundarios, luego elija una configuración cuya salida nominal de 1–15 VA y clase 10P5–10P20 cubra el servicio requerido.
- Planifique el enrutamiento de todas las fases y de la pantalla/armadura/PE, la polaridad K1/K2, el acceso de montaje y la instalación segura con sistema desenergizado antes de realizar el pedido.
Preguntas frecuentes
P1: ¿Cómo detecta el LXK-120 una falla a tierra?
Todos los conductores de fase atraviesan el mismo núcleo magnético. Sus corrientes equilibradas se anulan, mientras que una corriente residual por falla a tierra genera una señal secundaria para el relé conectado.
P2: ¿Se puede instalar sin desconectar los cables primarios?
Sí. Al soltar la abrazadera de acero inoxidable se abren las dos mitades del núcleo, permitiendo colocarlas alrededor de un haz existente. La instalación debe seguir siempre los procedimientos de aislamiento y seguridad eléctrica del sitio.
P3: ¿Qué relaciones y corrientes secundarias están disponibles?
Las opciones de catálogo incluyen 50/5 A–400/5 A y 50/1 A–250/1 A. Seleccione la relación y la salida de 1 A o 5 A según la entrada del relé y la corriente de falla esperada.
P4: ¿En qué se diferencian las cuatro estructuras del LXK-120?
Comparten una apertura de 120 mm pero tienen distintos diámetros exteriores y anchos. Las versiones de núcleo más grande soportan hasta 10P20 y 15 VA, mientras que las versiones compactas ofrecen menor carga máxima.
P5: ¿Se puede usar este TC en un sistema de cable de 10 kV?
Sí, cuando los cables primarios proporcionen el aislamiento de tensión del sistema y la instalación completa cumpla con los requisitos de distancias de seguridad para 10 kV. El nivel de aislamiento declarado del propio TC es 0,72/3 kV.
P6: ¿Cómo debe enrutarse la pantalla y armadura del cable?
El enrutamiento depende del esquema de puesta a tierra y de si la corriente de pantalla debe incluirse en la suma residual. Siga el diagrama de protección; el paso no intencionado a través o alrededor del núcleo puede causar operaciones omitidas o falsas.
P7: ¿Qué causa pérdida de sensibilidad tras la instalación?
Huecos, suciedad o daños en las caras de separación, apriete desigual de la abrazadera, enrutamiento incorrecto de conductores, inversión de polaridad K1/K2 y carga secundaria excesiva pueden deteriorar el rendimiento de protección.
