Ikhtisar
Pengubah arus sifar jujukan berinti terbelah LXK-120 ialah pengubah arus (CT) keseimbangan inti yang direka untuk pengesanan kegagalan bumi yang boleh dipercayai dalam sistem kuasa AC voltan rendah dan sederhana sehingga 10 kV. Beroperasi berdasarkan prinsip aruhan elektromagnet, ia mengukur jumlah vektor arus fasa yang melalui bukaannya untuk mengesan arus sisa (sifar jujukan) semasa kejadian kegagalan bumi, serta memberikan isyarat tepat untuk pemutusan geganti atau pengaktifan penggera.
Reka bentuk inti terbelahnya membolehkan pemasangan semula di sekitar kabel hidup tanpa gangguan sistem, menjadikannya sesuai untuk peralatan suis dalaman, perlindungan motor, pemantauan stator penjana, dan rangkaian pengagihan yang memerlukan perlindungan kegagalan bumi yang boleh dipercayai.
Snapshot Penilaian Utama
| Parameter | Nilai |
|---|---|
| Kelas voltan sistem | ≤10 kV |
| Frekuensi terked | 50 Hz / 60 Hz |
| Arus sekunder terked | 1 A atau 5 A |
| Kelas ketepatan | 10P5 hingga 10P20 |
| Beban terked | 1:15 VA |
| Tahap penebatan | 0.72/3 kV |
| Diameter bukaan kabel | Φ120 mm |
| Suhu persekitaran | -25 °C hingga +40 °C |
| Jenis struktur | Inti terbelah dengan tali keluli tahan karat |
| Kaedah pemasangan | Pemasangan semula, tiada pemutusan kabel |
Penamaan Model
- L: Pengubah arus (CT)
- X: Sifar jujukan (pengesanan arus sisa)
- K: Struktur inti terbelah (bukaan cangkerang kerang)
- 120: Diameter bukaan nominal (mm)
Pembinaan

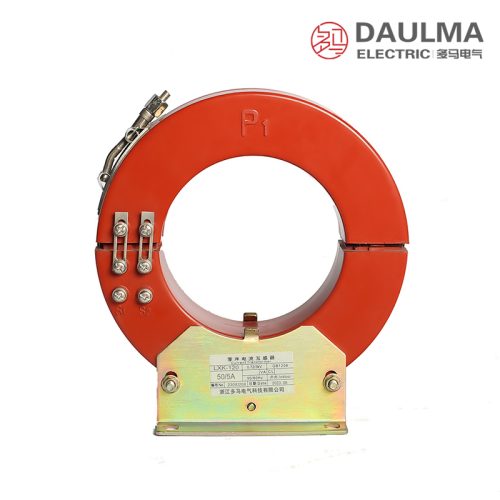

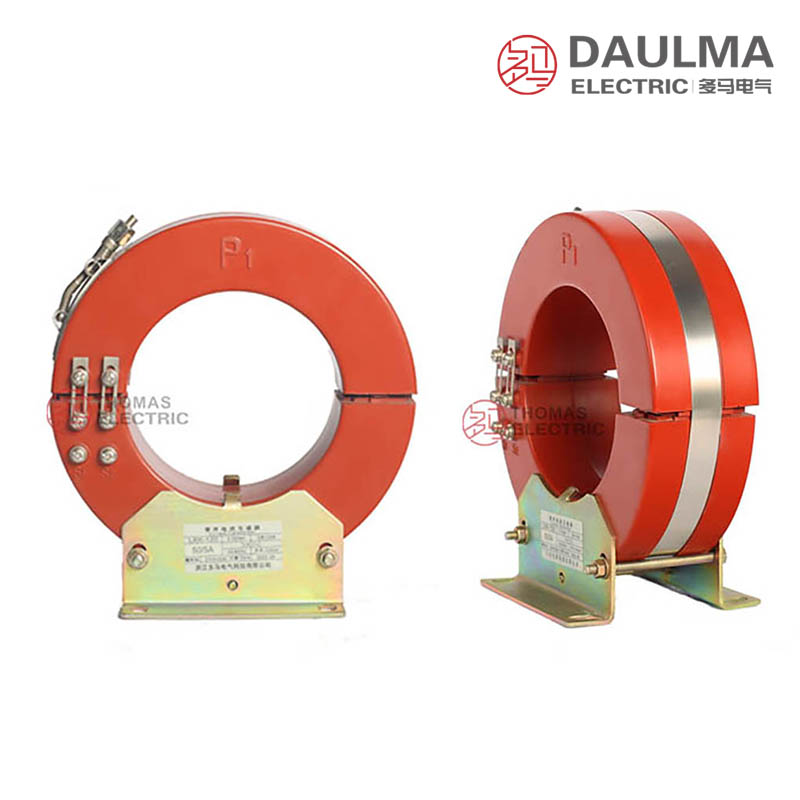

LXK-120 mempunyai pembinaan resin epoksi tuang dalaman dengan reka bentuk mekanikal inti terbelah (cangkerang kerang), membolehkan pemasangan di sekitar kabel sedia ada tanpa pemutusan litar primer. Dua bahagian separuh bulatan daripada resin dikancing dengan tali pengikat keluli tahan karat, memastikan prestasi penebatan yang stabil, ketahanan terhadap lembapan, dan integriti mekanikal jangka panjang dalam persekitaran peralatan suis yang terhad.
Teras magnetik toroid dioptimumkan untuk sensitiviti tinggi terhadap arus sisa, manakala perumah resin tertutup sepenuhnya memberikan perlindungan kukuh terhadap pencemaran, kelembapan, dan penuaan elektrik. Tanpa terminal primer—hanya konduktor kabel yang melalui bukaan—reka bentuk ini memudahkan pemasangan di tapak dan meningkatkan keselamatan semasa projek pemasangan semula.
Parameter teknikal
Syarat Perkhidmatan
- Persekitaran pemasangan: Dalaman sahaja
- Ketinggian: ≤ 1000 m
- Suhu persekitaran: -25 °C hingga +40 °C
- Kelembapan relatif: Purata harian ≤ 95%, purata bulanan ≤ 90%
- Keadaan persekitaran: Bebas daripada gas kakisan, media letupan, getaran atau hentakan teruk
- Aplikasi luar bangunan: Tidak sesuai; memerlukan rundingan kilang jika diperlukan
Data Teknikal
| Konfigurasi Model |
Kelas Ketepatan |
Nisbah Arus Terked (A) |
Output Terked (VA) |
|---|---|---|---|
| LXK-120 (120/204×57) | 10P5 hingga 10P15 | 50/5 hingga 400/5 50/1 hingga 250/1 |
1:10 |
| LXK-120 (120/210×65) | 10P5 hingga 10P15 | 50/5 hingga 400/5 50/1 hingga 250/1 |
2.5:10 |
| LXK-120 (120/210×100) | 10P5 hingga 10P20 | 50/5 hingga 400/5 50/1 hingga 250/1 |
2.5:15 |
| LXK-120 (120/250×80) | 10P5 hingga 10P20 | 50/5 hingga 400/5 50/1 hingga 250/1 |
1:15 |
Pemasangan dan pendawaian
Gambarajah Pemasangan
Buka inti terbelah dengan melepaskan tali pengikat keluli tahan karat, kedudukan pengubah di sekitar semua konduktor tiga fasa (pastikan tiada ruang), dan tutup rapat kedua-dua separuh teras. Sambungkan terminal sekunder K1/K2 ke geganti perlindungan menggunakan pendawaian sesuai untuk meminimumkan beban. Kekalkan jarak bebas untuk penyejukan haba dan akses masa depan.
Dimensi Garis Luar
| Model | Φd | ΦD | C | a | b | A | B | E | L | f | h |
|---|---|---|---|---|---|---|---|---|---|---|---|
| LXK-120 | 120 | 204 | 57 | 110 | 90 | 130 | 120 | 121 | 223 | 10 | 17 |
Nota Penting Pemasangan:
- Semua konduktor fasa mesti melalui bukaan bersama-sama untuk pengukuran arus sisa yang betul.
- Pastikan permukaan sambungan teras bersih dan tertutup sepenuhnya; sebarang ruang atau benda asing mengurangkan ketepatan dan sensitiviti.
- Ketatkan pengapit tali secara sekata untuk mengekalkan penggandingan magnetik stabil dan integriti mekanikal.
- Ikuti skim perlindungan untuk laluan konduktor skrin/perisai/PE (jangan campur secara tidak sengaja).
Pemilihan dan Soalan Lazim
Panduan Pemilihan
- Sahkan kaedah pentanahan, arus kegagalan bumi minimum yang boleh dikesan, tetapan pic geganti dan kelas had ketepatan yang diperlukan.
- Sahkan ikatan kabel lengkap muat dalam bukaan 120 mm, kemudian bandingkan struktur 57 mm, 65 mm, 80 mm dan 100 mm dengan ruang kabinet.
- Pilih arus sekunder 1A atau 5A dan nisbah tersedia dari 50A hingga 400A yang selaras dengan geganti perlindungan.
- Kira beban geganti dan dawai sekunder, kemudian pilih konfigurasi yang output terked 1–15VA dan kelas 10P5–10P20 mencukupi untuk tugas tersebut.
- Rancang semua laluan fasa dan skrin/perisai/PE, polariti K1/K2, akses pemasangan dan pemasangan selamat dalam keadaan tidak bertegangan sebelum membuat pesanan.
Soalan Lazim
Q1: Bagaimana LXK-120 mengesan kegagalan bumi?
Semua konduktor fasa melalui teras magnetik yang sama. Arus seimbang mereka saling membatalkan, manakala arus sisa akibat kegagalan bumi menghasilkan isyarat sekunder untuk geganti yang disambung.
Q2: Bolehkah ia dipasang tanpa memutuskan kabel primer?
Ya. Melepaskan tali keluli tahan karat membuka dua separuh teras supaya boleh diletakkan di sekitar ikatan sedia ada. Pemasangan masih mesti mengikut prosedur pengasingan dan keselamatan elektrik tapak.
Q3: Apakah nisbah dan arus sekunder yang tersedia?
Pilihan katalog termasuk 50/5A–400/5A dan 50/1A–250/1A. Pilih nisbah dan arus sekunder 1A atau 5A mengikut input geganti dan arus kegagalan yang dijangka.
Q4: Bagaimana perbezaan empat struktur LXK-120?
Mereka berkongsi bukaan 120 mm tetapi mempunyai diameter luar dan lebar berbeza. Versi teras lebih besar menyokong sehingga 10P20 dan 15VA, manakala versi padat memberikan beban maksimum lebih rendah.
Q5: Bolehkah CT ini digunakan dalam sistem kabel 10kV?
Ya, apabila kabel primer menyediakan penebatan voltan sistem dan pemasangan lengkap memenuhi keperluan jarak bebas 10kV. Tahap penebatan CT sendiri ialah 0.72/3kV.
Q6: Bagaimana skrin dan perisai kabel harus dilalukan?
Laluan bergantung pada skim pentanahan dan sama ada arus skrin perlu dimasukkan dalam jumlah sisa. Ikuti lukisan perlindungan; laluan tidak sengaja melalui atau di sekitar teras boleh menyebabkan operasi terlepas atau palsu.
Q7: Apakah punca kehilangan sensitiviti selepas pemasangan?
Ruang, kotoran atau kerosakan pada permukaan sambungan teras, pengikatan tali tidak sekata, laluan konduktor salah, polariti K1/K2 songsang dan beban sekunder berlebihan boleh menjejaskan prestasi perlindungan.
