Descripción general

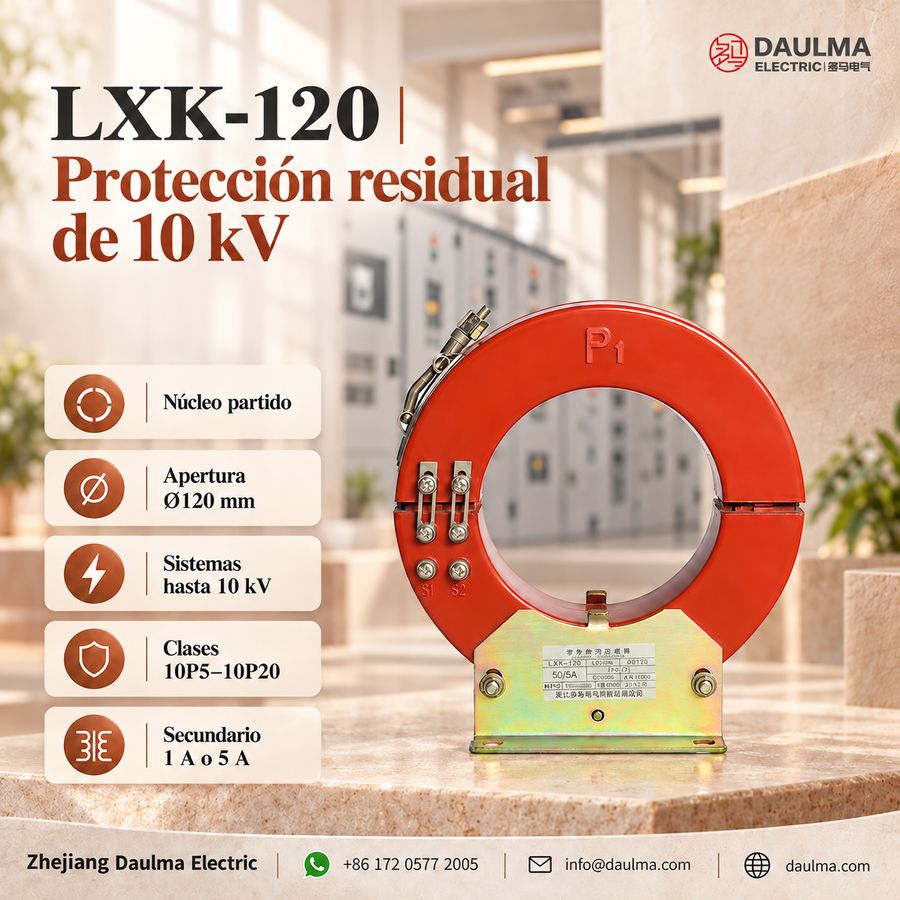

El LXK-120 es un transformador de corriente secuencia cero con núcleo partido, diseñado para la detección de fallas a tierra en sistemas eléctricos de corriente alterna hasta 10 kV. Cuenta con una construcción interior de resina epoxi moldeada, que proporciona resistencia dieléctrica confiable y protección ambiental para operación prolongada en entornos de celdas y distribución.
Clasificado con clases de precisión de protección desde 10P5 hasta 10P20, ofrece mediciones precisas de corriente residual para protección contra fallas a tierra en generadores, motores y redes de distribución de media tensión. El dispositivo cumple con las normas GB/T 20840.1-2010 y GB/T 20840.2-2014, alineándose con el marco IEC 61869 para transformadores instrumentales.
Resumen de características técnicas
| Parámetro | Valor nominal |
|---|---|
| Clase de tensión del sistema | ≤10 kV |
| Frecuencia nominal | 50 Hz / 60 Hz |
| Corriente secundaria nominal | 1 A o 5 A |
| Clase de precisión | 10P5 a 10P20 |
| Carga nominal | 1–15 VA |
| Nivel de aislamiento | 0,72/3 kV |
| Temperatura ambiente | −25 °C a +40 °C |
Designación del modelo
- L: Transformador de corriente (TC)
- X: Secuencia cero (detección de corriente residual)
- K: Núcleo partido (estructura tipo concha)
- 120: Diámetro nominal de apertura (mm)
Construcción
El LXK-120 emplea un diseño tipo cable con núcleo partido (tipo concha) y aislamiento totalmente encapsulado en resina epoxi moldeada, garantizando un rendimiento dieléctrico estable, resistencia a la humedad y robustez mecánica para uso interior. El núcleo magnético toroidal está optimizado para la detección de corriente secuencia cero, mientras que una banda de sujeción de acero inoxidable asegura las dos mitades semicirculares alrededor de los cables existentes, permitiendo instalación en retroajuste sin interrumpir el circuito primario. Los bornes secundarios están marcados como K1 y K2, siguiendo las convenciones estándar de polaridad para TCs de secuencia cero; un punto del circuito secundario debe conectarse a tierra según las normas aplicables. Los componentes metálicos incluyen tratamiento anticorrosivo para garantizar fiabilidad a largo plazo en entornos típicos de celdas.
Parámetros técnicos
Condiciones de servicio
- Ambiente de instalación: Solo para instalación interior
- Altitud: ≤ 1000 m (altitudes superiores requieren confirmación técnica)
- Temperatura ambiente: −25 °C a +40 °C
- Humedad relativa: Promedio diario ≤ 95%, promedio mensual ≤ 90%
- Condiciones ambientales: Libre de gases/vapores corrosivos, medios explosivos o inflamables; sin vibraciones severas, choques mecánicos ni impactos
- Aplicación exterior: No apto para servicio exterior; si se requiere, utilice una envolvente adecuada y consulte con fábrica
Parámetros técnicos
El transformador de corriente secuencia cero con núcleo partido LXK-120 está diseñado para sistemas ≤10 kV con aislamiento en resina moldeada, operando entre −25 °C y +40 °C y hasta 1000 m de altitud. Cumple con las normas IEC 61869 / GB 20840 y soporta relaciones de corriente primaria desde 50/1 A hasta 400/5 A.
Variantes del modelo
| Configuración del modelo |
Clase de precisión (Protección/ Medición) |
Relación de corriente nominal (A) |
Potencia nominal (VA) |
|---|---|---|---|
| LXK-120 (120/204×57) | 10P5 a 10P15 | 50/5 a 400/5 50/1 a 250/1 |
1–10 |
| LXK-120 (120/210×65) | 10P5 a 10P15 | 50/5 a 400/5 50/1 a 250/1 |
2,5–10 |
| LXK-120 (120/210×100) | 10P5 a 10P20 | 50/5 a 400/5 50/1 a 250/1 |
2,5–15 |
| LXK-120 (120/250×80) | 10P5 a 10P20 | 50/5 a 400/5 50/1 a 250/1 |
1–15 |
Parámetros técnicos generales
| Parámetro | Especificación |
|---|---|
| Nivel nominal de aislamiento (kV) |
0,72/3 kV (tensión nominal de aislamiento / tensión de resistencia a frecuencia industrial) |
| Frecuencia nominal (Hz) |
50 Hz / 60 Hz |
| Corriente secundaria nominal (A) |
5 A o 1 A |
| Tensión de resistencia a frecuencia industrial del devanado secundario | 3 kV |
| Rango de temperatura ambiente (°C) |
−25 °C a +40 °C |
| Diámetro de apertura (mm) |
120 mm (verifique el diámetro exterior del cable y la holgura de instalación) |
| Sistema de neutro aplicable | Sistemas con neutro a tierra o aislado (especificar al realizar el pedido) |
Instalación y cableado
Diagrama de instalación
El transformador de corriente secuencia cero con núcleo partido LXK-120 se instala abriendo las mitades del núcleo mediante la banda de sujeción de acero inoxidable, rodeando todos los conductores de fase juntos a través de la apertura y cerrando firmemente el núcleo para garantizar el contacto completo de las superficies. La alineación y sujeción adecuadas son esenciales para una detección precisa de fallas a tierra.
Notas críticas de instalación:
- Todos los conductores de fase deben atravesar juntos la apertura para una medición correcta de la corriente residual.
- Asegúrese de que las superficies de contacto del núcleo estén limpias y completamente cerradas; cualquier separación o cuerpo extraño reduce la precisión y sensibilidad.
- Apriete la abrazadera de la banda de forma uniforme para mantener un acoplamiento magnético estable e integridad mecánica.
- Siga el esquema de protección para el enrutamiento de conductores de pantalla/armadura/PE (no mezclar involuntariamente).
Selección y preguntas frecuentes
Guía de selección
- Confirme el método de puesta a tierra del sistema, la corriente esperada de falla a tierra, el ajuste de arranque del relé y la clase de precisión 10P requerida.
- Verifique que el haz completo de cables trifásicos entre en la apertura de 120 mm y seleccione la versión con ancho de núcleo de 57 mm, 65 mm, 80 mm o 100 mm según el espacio disponible en el panel.
- Elija una salida secundaria de 1 A o 5 A y una relación dentro de los rangos 50/1A–250/1A o 50/5A–400/5A que coincida con el relé de protección conectado.
- Sume la carga de entrada del relé y la carga de los conductores secundarios, luego verifique que el modelo seleccionado pueda entregar la potencia requerida dentro de su rango de 1–15 VA.
- Planifique que todos los conductores de fase atraviesen el núcleo en la misma dirección; confirme el enrutamiento de pantalla, armadura y conductor PE, la polaridad de los bornes y el acceso para limpiar y cerrar completamente las caras partidas.
Preguntas frecuentes
P1: ¿Para qué se utiliza el LXK-120?
Detecta corriente residual para protección contra fallas a tierra en circuitos de cableado interior hasta 10 kV. Es un TC de protección, no un TC para facturación energética.
P2: ¿Qué relaciones de transformación están disponibles?
Los rangos disponibles son 50/1A a 250/1A con salida secundaria de 1 A y 50/5A a 400/5A con salida secundaria de 5 A. La relación final debe coincidir con el ajuste del relé y el rango esperado de corriente de falla.
P3: ¿En qué se diferencian las cuatro versiones del LXK-120?
Comparten una apertura de 120 mm pero utilizan diferentes anchos de núcleo y dimensiones generales. Según la versión, la potencia nominal es de 1–15 VA y la clase de protección varía de 10P5 a 10P20.
P4: ¿Se puede instalar sin desconectar el cable?
Sí. La banda de acero inoxidable libera el núcleo partido, permitiendo su montaje alrededor de un haz de cables existente, lo que lo hace adecuado para proyectos de protección en retroajuste.
P5: ¿Por qué se puede usar en sistemas hasta 10 kV si su nivel de aislamiento es 0,72/3 kV?
El conductor primario conserva el aislamiento a tensión del sistema; el TC mide la corriente residual alrededor del haz de cables aislados. Las distancias de instalación y el diseño completo del aislamiento del sistema deben cumplir igualmente los requisitos aplicables para 10 kV.
P6: ¿Qué conductores deben atravesar la apertura?
Todos los conductores de fase del circuito protegido deben pasar juntos por el núcleo y en la misma dirección. Los conductores de pantalla, armadura y tierra de protección deben enrutarse según el esquema de puesta a tierra para evitar cancelar o generar corriente residual.
P7: ¿Qué problemas de instalación reducen más frecuentemente la sensibilidad?
Caras partidas sucias o dañadas, núcleo incompletamente cerrado, apriete desigual de la banda, enrutamiento incorrecto de cables o pantallas, conexiones invertidas K1/K2 y carga secundaria excesiva pueden afectar el rendimiento de protección.
