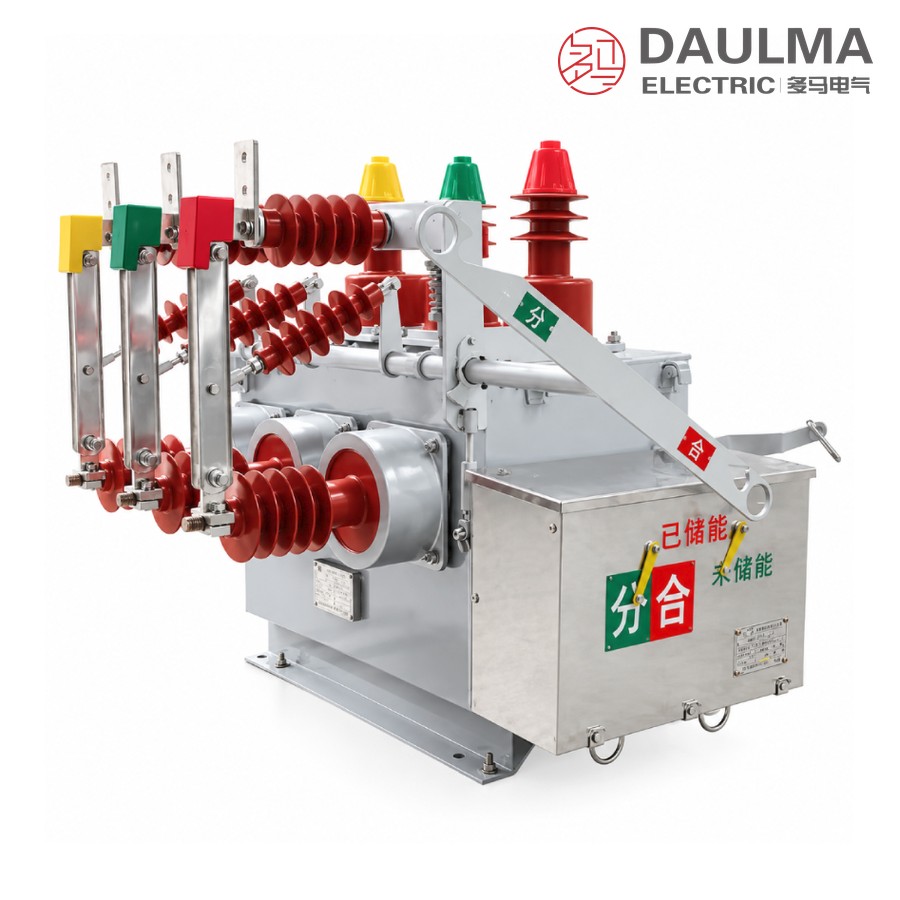

Descripción general
La serie ZW10-12XDG es un dispositivo de transferencia automática de doble alimentación de alta tensión para intemperie, basado en un interruptor automático de vacío, diseñado para sistemas de distribución de CA de 50 Hz y 12 kV con dos fuentes de alimentación y una corriente asignada de hasta 630 A. Está compuesto por un interruptor automático de vacío de alta tensión y un controlador inteligente. Cuando una fuente de alimentación falla o cae a subtensión, el dispositivo transfiere automáticamente la carga a la fuente sana para garantizar el suministro continuo de energía, y retorna a la fuente normal una vez restablecida (autoconmutación y autorretorno).
El equipo proporciona protección contra cortocircuitos y sobrecorrientes con funciones de enclavamiento, previniendo eficazmente impactos de reenganche innecesarios durante fallos de carga, y asegura un aislamiento eléctrico completo entre las dos fuentes de alta tensión. El fiable enclavamiento mecánico y eléctrico otorga a la unidad un altísimo nivel de seguridad. Está destinado a ser el dispositivo de control y protección de sistemas de doble alimentación para usuarios con altos requisitos de fiabilidad de suministro, y se utiliza ampliamente en líneas de distribución de 10 kV en aplicaciones de campos petrolíferos, minería, metalurgia, industria química, ferrocarriles, telecomunicaciones y maquinaria.

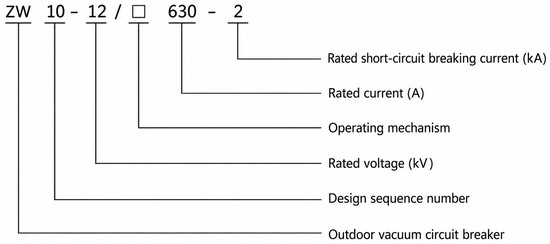

Designación de modelo

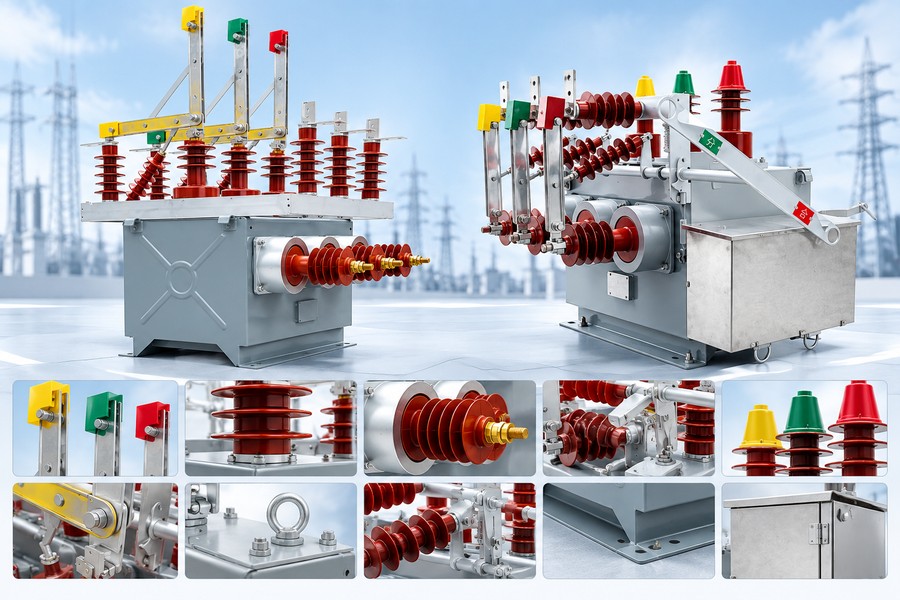

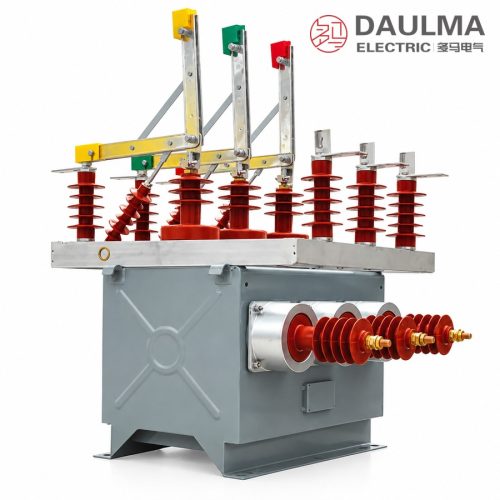

Construcción
El ZW10-12XDG adopta una estructura de columnas trifásica con cámaras de vacío alojadas en un tanque sellado sobre un bastidor base común. Los bornes de entrada y salida (lado A y lado B) están dispuestos para dos fuentes de alimentación independientes, y una caja de mecanismos externa de acero inoxidable aloja el mecanismo de acumulación por resorte, el controlador inteligente y la lógica de transferencia.
El controlador inteligente supervisa ambas fuentes de alimentación y realiza la transferencia y el retorno automáticos. La protección contra cortocircuitos y sobrecorrientes, junto con el enclavamiento mecánico y eléctrico, previenen la operación en paralelo de las dos fuentes, y se proporciona una manivela de accionamiento manual para maniobras de emergencia. Las cámaras de vacío herméticamente selladas garantizan una larga vida útil sin mantenimiento en entornos exteriores adversos.
Parámetros técnicos
Condiciones de servicio
- Temperatura ambiente: -40 °C a +40 °C
- Altitud: <= 1000 metros (mayor altitud bajo petición con reducción de capacidad)
- Intensidad sísmica: <= Grado 8
- Humedad relativa: media diaria <= 95%; media mensual <= 90%
- Requisitos del lugar: libre de incendios, explosiones, contaminación grave, corrosión química o vibraciones violentas
Datos técnicos
| N.º | Concepto | Unidad | Valor |
|---|---|---|---|
| 1 | Tensión asignada | kV | 12 |
| 2 | Tensión máxima de servicio | kV | 12 |
| 3 | Corriente asignada | A | 630 |
| 4 | Corriente asignada de ruptura en cortocircuito | kA | 20 |
| 5 | Corriente asignada de cierre en cortocircuito (cresta) | kA | 50 |
| 6 | Corriente asignada de soportabilidad en cresta | kA | 50 |
| 7 | Corriente asignada de soportabilidad de corta duración | kA | 20 |
| 8 | Tensión asignada de soportabilidad a frecuencia industrial (en seco) | kV | 42 |
| Tensión asignada de soportabilidad a impulsos tipo rayo (cresta) | kV | 75 | |
| 9 | Secuencia de maniobra asignada | – | O-0.3s-CO-180s-CO |
| 10 | Vida mecánica | maniobras | 10000 |
| 11 | Número de maniobras de ruptura en cortocircuito asignadas | veces | 30 |
| 12 | Tensión asignada de cierre del mecanismo de maniobra | V | 220 |
| 13 | Tensión asignada de apertura del mecanismo de maniobra | V | 220 |
| 14 | Distancia entre contactos | mm | 9 ± 1 |
| 15 | Sobrecarrera | mm | 3 ± 0.5 |
| 16 | No simultaneidad de apertura/cierre trifásico | ms | <= 2 |
| 17 | Tiempo de rebote al cierre de contactos | ms | <= 2 |
| 18 | Velocidad media de apertura | m/s | 1.0 ± 0.2 |
| 19 | Velocidad media de cierre | m/s | 0.7 ± 0.15 |
| 20 | Tiempo de apertura (tensión de servicio máx. / mín.) | s | 0.015–0.05 / 0.03–0.06 |
| 21 | Tiempo de cierre | s | 0.025–0.05 |
| 22 | Resistencia del circuito principal por fase | µΩ | <= 180 |
| 23 | Desgaste acumulativo admisible de los contactos | mm | 3 |
Instalación y cableado
Diagrama de instalación
El ZW10-12XDG está diseñado para instalación en poste o pórtico. Los bornes del lado A y del lado B se conectan a las dos fuentes de alimentación independientes, y el borne de salida alimenta la carga.

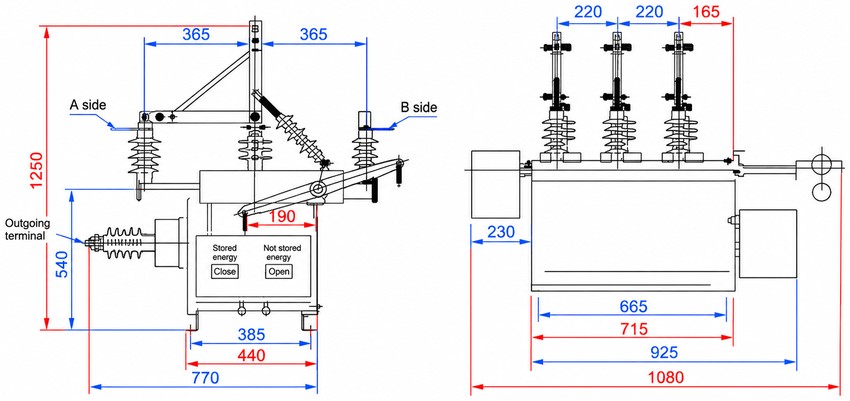

Dimensiones generales y de montaje
| Vista | Elemento | Dimensión (mm) |
|---|---|---|
| Vista frontal | Altura total | 1250 |
| Altura de la sección inferior (hasta el borne de salida) | 540 | |
| Distancia entre fases (lado A / centro / lado B) | 365 / 365 | |
| Ancho de la caja de mecanismos | 190 | |
| Ancho de los agujeros de montaje de la base | 385 / 440 | |
| Ancho total de la base | 770 | |
| Vista lateral | Distancia entre aisladores superiores | 220 / 220 / 165 |
| Profundidad del voladizo frontal | 230 | |
| Longitud de la base | 665 / 715 / 925 | |
| Longitud total | 1080 |
Selección y preguntas frecuentes
Guía de selección
- Confirmar un sistema de doble alimentación trifásico de 12 kV y 50 Hz con una corriente asignada de hasta 630 A.
- Seleccionar la corriente asignada de ruptura en cortocircuito (20 kA) para que coincida con la capacidad de la red en el punto de instalación.
- Definir el modo de transferencia: autoconmutación / autorretorno, fuente preferente y retardo de transferencia según sea necesario.
- Confirmar la tensión de control del mecanismo (estándar CA/CC 220 V; otras tensiones bajo petición).
- Verificar la capacidad de carga del poste o pórtico y las dimensiones generales (aprox. 1250 mm de altura) para la estructura de montaje.
- Para altitudes superiores a 1000 m o condiciones de servicio especiales, consultar a fábrica para la corrección por disminución de capacidad.
