Technical Parameters

Kondisi Layanan

• Posisi instalasi: Switchgear dalam ruangan, kabinet pengukuran, atau gardu induk kompak
• Suhu lingkungan: -25°C hingga +55°C
• Ketinggian maksimum: ≤ 4500m (tanpa derating)
• Lingkungan: Dalam ruangan dengan suhu dan kelembapan terkendali
• Pembumian: Sambungkan terminal grounding sesuai kode kelistrikan lokal dan standar pengukuran
• Perawatan: Konstruksi resin epoxy memerlukan perawatan minimal di lingkungan dalam ruangan

Parameter Teknis

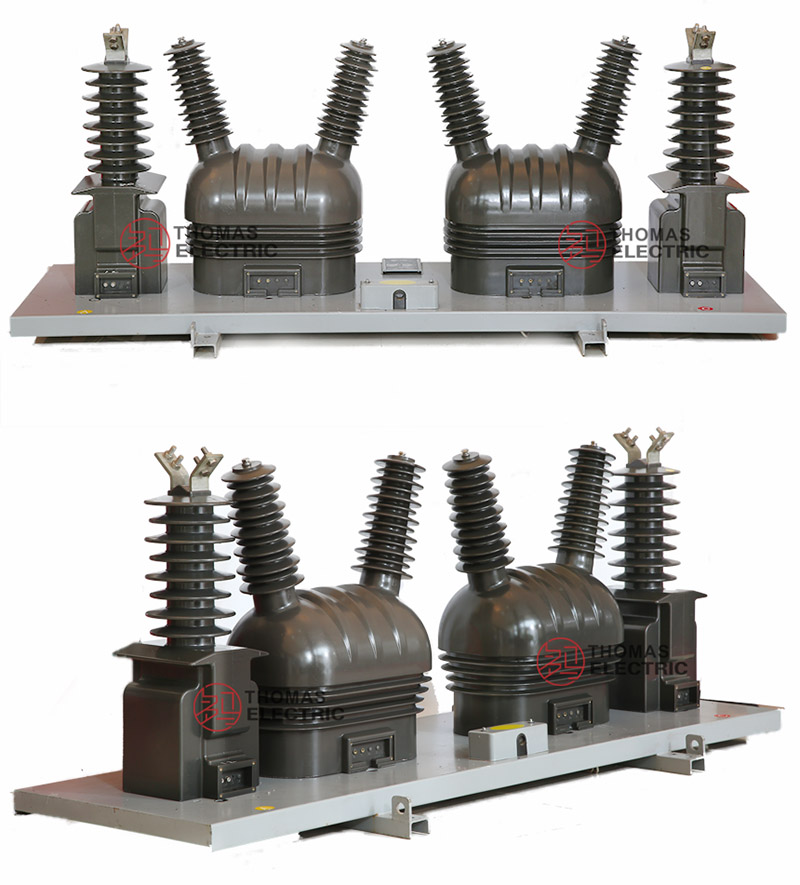

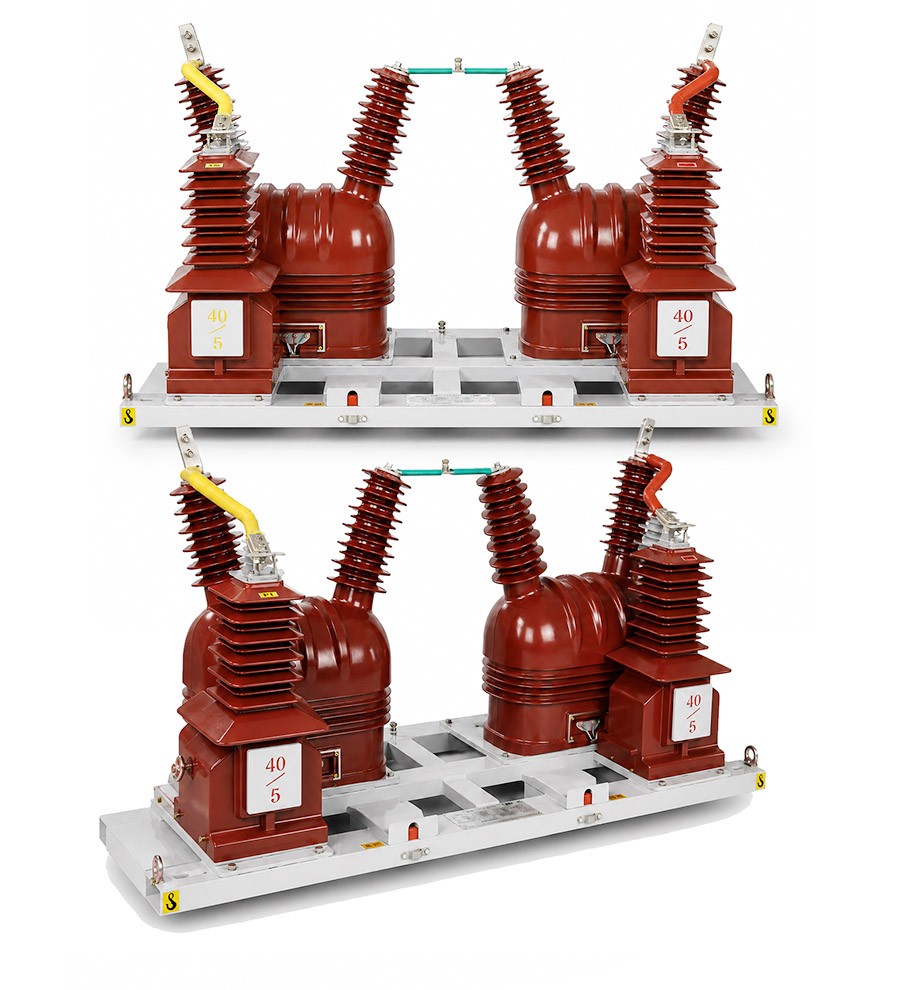

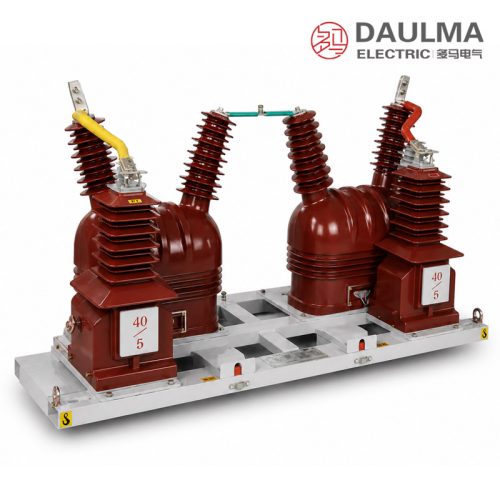

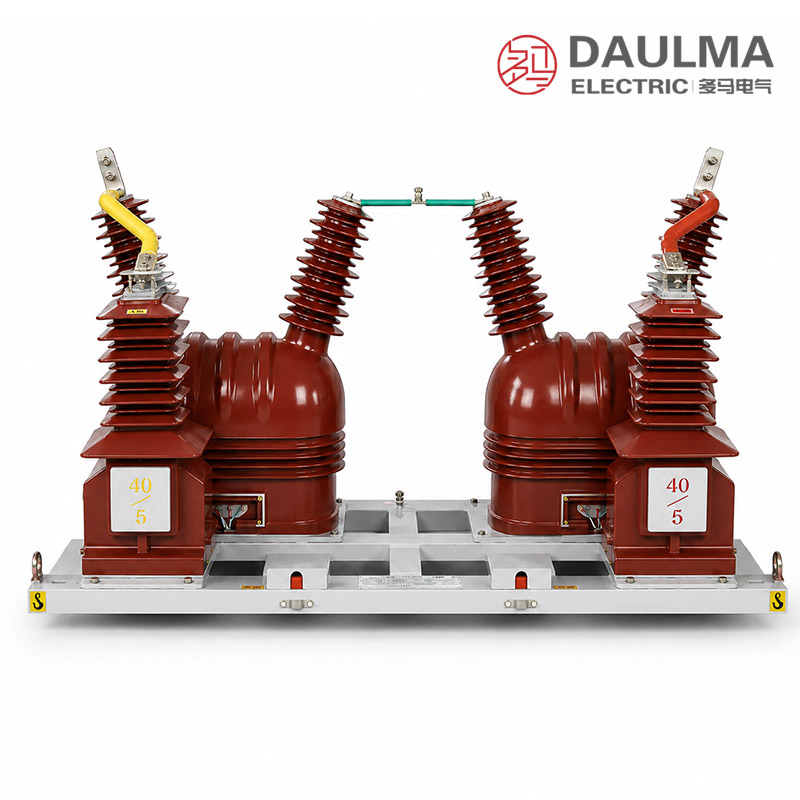

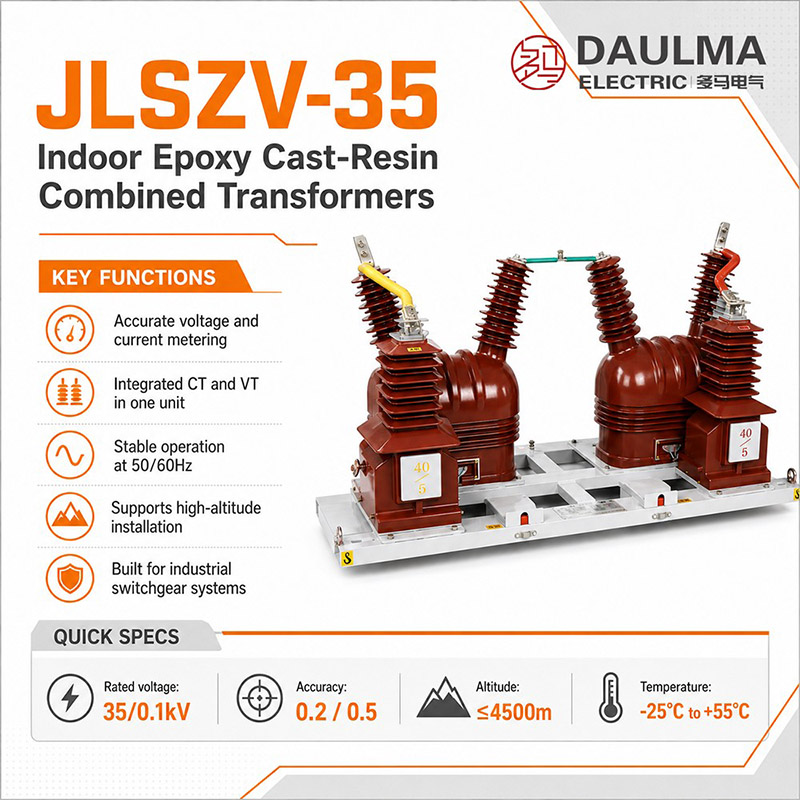

JLSZV-35 adalah transformator gabungan resin cast epoxy dalam ruangan untuk sistem 35kV dengan desain tiga fasa dua komponen. Memiliki isolasi kelas 40.5kV, beroperasi pada suhu lingkungan -25°C hingga +55°C, mendukung ketinggian hingga 4500m tanpa derating, memenuhi GB20840.4-2015 dan IEC 61869.4:2013, serta menawarkan rentang arus primer luas dari 5A hingga 1200A.

Data Transformator Tegangan

Data Transformator Arus

Installation & Wiring

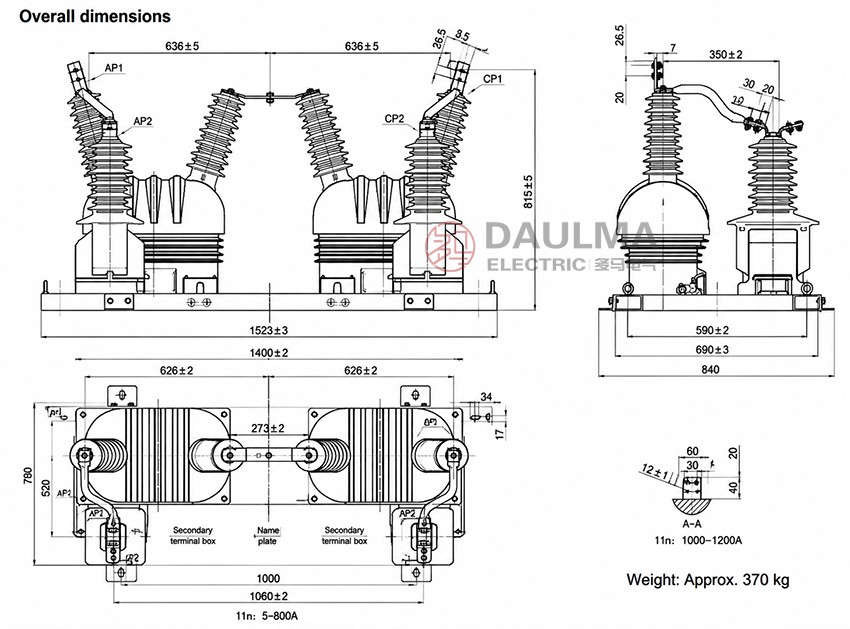

Diagram Instalasi

Transformator Gabungan Resin Epoxy Dalam Ruangan JLSZV-35 dirancang untuk pemasangan aman pada permukaan datar yang mampu menahan beban. Instalasi memerlukan penyelarasan dengan dasar pemasangan seperti ditunjukkan pada tampak samping (lebar 840mm), memastikan jarak bebas memadai di sekeliling unit untuk ventilasi dan akses ke terminal. Empat bushing dengan terminal diposisikan di sisi samping, sedangkan tampak atas menunjukkan tata letak terminal (AP1, AP2, CP1, CP2) untuk urutan koneksi yang tepat.

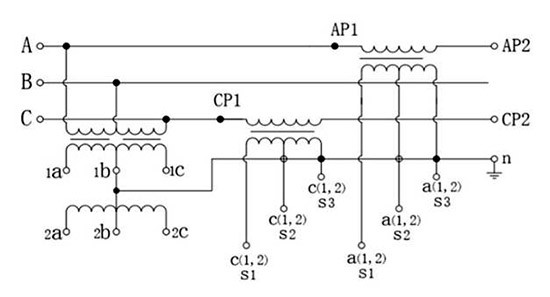

Diagram Pengkabelan

Diagram pengkabelan menggambarkan koneksi untuk rangkaian transformator arus (CT) dan transformator tegangan (PT) dalam satu unit gabungan. Terminal AP1 dan AP2 sesuai dengan input tegangan primer, sedangkan CP1 dan CP2 terkait dengan jalur pengukuran arus. Terminal sekunder CT menyuplai sinyal arus ke meter energi dan perangkat proteksi, sedangkan terminal sekunder PT memberikan input tegangan ke meter dan relay. Semua pembumian dan interkoneksi harus mengikuti ketat diagram pengkabelan proyek yang telah disetujui untuk memastikan keselamatan dan akurasi.

Selection & FAQs

Panduan Pemilihan

• Pilih JLSZV-35 untuk sistem 35kV dengan isolasi kelas 40.5kV.
• Pilih arus primer CT antara 5A hingga 1200A sesuai beban aktual, tersedia dalam tiga segmen: 5–600A, 750–800A, dan 1000–1200A.
• Tentukan kelas akurasi CT sebagai 0.2S untuk aplikasi pengukuran energi akurasi tinggi.
• Pilih rasio tegangan PT sebagai 35/0.1kV atau 33/0.1kV agar sesuai dengan tegangan jaringan dan kebutuhan input meter.
• Pastikan instalasi dalam ruangan, karena model ini tidak cocok untuk penggunaan luar ruangan.

Pertanyaan Umum

P1: Bagaimana cara memilih model JLSZV-35 yang tepat berdasarkan profil beban, persyaratan akurasi, dan tegangan sistem untuk gardu induk dalam ruangan 35kV?

Pemilihan JLSZV-35 harus mempertimbangkan tiga faktor kritis: (1) Rating arus primer—pilih dari 5–600A, 750–800A, atau 1000–1200A berdasarkan beban kontinu maksimum; ukuran yang terlalu besar (>120% beban diperkirakan) mengurangi akurasi pengukuran pada arus rendah. (2) Kelas akurasi—tentukan CT sebagai 0.2S (sesuai IEC 61869-2) untuk pengukuran energi komersial; gunakan akurasi PT 0.2/30VA jika terhubung ke kWh meter presisi tinggi, atau 0.5/60VA untuk pemantauan umum. (3) Rasio tegangan—pilih 35/0.1kV untuk sistem nominal 35kV atau 33/0.1kV jika jaringan beroperasi pada 33kV (umum di beberapa jaringan lama). Selalu pastikan beban total (VA) perangkat yang terhubung tidak melebihi output terukur per lilitan (misalnya, 2×15VA untuk CT pada rentang 5–600A).

P2: Apa saja tindakan pencegahan utama saat instalasi untuk menghindari penurunan kinerja atau bahaya keselamatan saat mengoperasikan JLSZV-35 dalam switchgear dalam ruangan?

Tindakan pencegahan kritis meliputi: (1) Jangan pernah biarkan lilitan sekunder CT terbuka saat beroperasi—hal ini dapat menginduksi tegangan >3kV pada terminal, berisiko merusak isolasi dan membahayakan personel; selalu hubung-singkat atau sambungkan ke beban sebelum dienergikan. (2) Pastikan urutan terminal benar—AP1/AP2 harus sesuai dengan input tegangan fasa A dan C sesuai diagram kabel; polaritas terbalik menyebabkan kesalahan fasa 180° pada pengukuran. (3) Pertahankan jarak bebas minimal 300mm di sekeliling unit untuk disipasi panas dan mitigasi busur listrik, meskipun berisolasi resin cast. (4) Grounding terminal grounding khusus ke titik pentanahan impedansi rendah sesuai IEC 61869-4 dan kode lokal—grounding mengambang mengurangi perlindungan terhadap tegangan lebih transien.

P3: Bagaimana konstruksi resin cast epoxy JLSZV-35 memengaruhi keandalan jangka panjang dibandingkan transformator gabungan berisolasi minyak atau SF6 di lingkungan dalam ruangan?

Desain resin cast epoxy monolitik menghilangkan risiko kebocoran cairan (minyak) atau penanganan gas (SF6), sehingga lebih aman untuk ruang tertutup seperti gardu induk kompak. Material ini menawarkan ketahanan pelepasan parsial unggul (<5 pC pada 1,2 × Um/√3 sesuai IEC 61869-4), imunitas terhadap kelembapan (permukaan tidak higroskopis), dan kekakuan mekanis—penting untuk zona gempa. Berbeda dengan unit berminyak, tidak diperlukan pengujian dielektrik berkala atau pengisian ulang, sehingga mengurangi biaya siklus hidup. Namun, material ini kurang cocok untuk paparan UV luar ruangan atau siklus termal ekstrem (>60°C ambient), di mana SF6 mungkin menawarkan stabilitas termal lebih baik. Untuk aplikasi dalam ruangan 35kV tipikal (-25°C hingga +55°C), resin cast memberikan keandalan bebas perawatan optimal selama 25+ tahun.

P4: Bagaimana cara menafsirkan rating arus termal hubung singkat (misalnya, 80×In vs. 80kA) pada berbagai rentang arus primer, dan apa implikasinya untuk koordinasi proteksi?

JLSZV-35 menentukan ketahanan termal sebagai kelipatan arus nominal (misalnya, 80×In untuk model 5–600A) atau nilai absolut kA (misalnya, 80kA untuk 750–800A). Hal ini mencerminkan pengujian standar sesuai IEC 61869-2: untuk unit arus rendah, 80×In menjamin ketahanan energi setara (I²t); untuk model arus tinggi, nilai kA absolut menyederhanakan koordinasi dengan pemutus sisi hulu. Contohnya, unit 500A tahan terhadap 40kA selama 4 detik (80×500A = 40kA), sedangkan unit 1000A menangani 100kA. Saat merancang skema proteksi, pastikan arus gangguan potensial di titik instalasi tidak melebihi rating arus dinamis transformator (misalnya, 200×In atau 250kA)—melebihi batas ini dapat menyebabkan deformasi mekanis lilitan dan kegagalan isolasi.

P5: Apakah JLSZV-35 dapat dikustomisasi untuk rasio tegangan non-standar, kelas akurasi ganda, atau kebutuhan beban diperluas, dan bagaimana dampaknya terhadap waktu tunggu?

Ya, JLSZV-35 mendukung kustomisasi terbatas: (1) Rasio tegangan dapat disesuaikan menjadi 34,5/0,1kV atau 36/0,1kV atas permintaan, meskipun penawaran standar adalah 33/0,1kV dan 35/0,1kV. (2) Inti CT ganda (misalnya, 0,2S untuk pengukuran + 5P20 untuk proteksi) dapat dikonfigurasi pabrik dalam satu rumah. (3) Beban dapat ditingkatkan menjadi 2×30VA untuk CT (vs. standar 2×15VA) untuk jalur kabel lebih panjang, tetapi ini mungkin memerlukan derating akurasi atau memperpanjang waktu pengiriman 3–4 minggu. Pesanan khusus biasanya menambah biaya dasar 20–30% dan memperpanjang waktu tunggu dari 6–8 minggu standar menjadi 10–12 minggu karena rekonfigurasi cetakan dan validasi uji tipe sesuai IEC 61869-4.

P6: Langkah perawatan dan pemecahan masalah apa yang direkomendasikan jika terjadi ketidaksesuaian pengukuran atau kelebihan panas selama operasi JLSZV-35?

Meskipun bebas perawatan dalam kondisi normal, selidiki ketidaksesuaian secara sistematis: (1) Verifikasi beban sekunder CT—tarikan VA berlebihan (>output terukur) menyebabkan saturasi dan kesalahan rasio; ukur impedansi di terminal. (2) Periksa kondisi rangkaian terbuka—gunakan multimeter untuk memastikan kontinuitas pada sekunder CT; rangkaian terbuka intermiten menyebabkan pembacaan tidak stabil. (3) Periksa segel kotak terminal—jika terjadi masuknya kelembapan (jarang terjadi tetapi mungkin di ruangan berventilasi buruk), pelacakan permukaan dapat terjadi; bersihkan dengan alkohol isopropil jika terlihat kontaminasi. (4) Lakukan uji eksitasi pada lilitan CT sesuai IEEE C57.13 jika kesalahan rasio melebihi ±0,5%; peningkatan arus eksitasi menunjukkan degradasi inti. Catatan: Pemindaian termal yang menunjukkan titik panas lokal (>10K di atas ambient) mengindikasikan gangguan lilitan internal—unit harus dimatikan dan diganti.

P7: Bagaimana kinerja akurasi JLSZV-35 pada kondisi beban rendah (misalnya, <10% arus nominal), dan apakah kelas 0.2S cukup untuk pengukuran smart meter modern?

Kelas akurasi 0.2S (sesuai IEC 61869-2) menjamin kesalahan ≤±0,2% pada 20–120% arus nominal dan ≤±0,35% pada 5–20%, sehingga cocok untuk pengukuran smart meter dengan rentang dinamis lebar. Pada 1% In, kesalahan dapat mencapai ±1,0%, yang dapat diterima untuk penagihan utilitas umum tetapi mungkin memerlukan algoritma koreksi dalam sistem AMI. Untuk aplikasi dengan operasi beban ringan sering (misalnya, generator siaga), pertimbangkan untuk memasangkan dengan meter yang mendukung input 0.2S dan memiliki kompensasi arus rendah bawaan. Kelas 0.2 pada PT memastikan kesalahan tegangan ≤±0,2% pada 80–120% tegangan nominal, penting untuk pemantauan kualitas daya. Selalu validasi kesalahan sistem total dengan mempertimbangkan efek beban—resistansi kabel menambah beban semu dan menurunkan akurasi.

P8: Dokumentasi dan sertifikat pengujian apa yang penting saat pengadaan JLSZV-35 untuk proyek internasional guna memastikan kepatuhan dan menghindari keterlambatan bea cukai atau komisioning?

Untuk pengadaan internasional, mintalah: (1) Laporan uji tipe sesuai IEC 61869-4:2013 yang mencakup kesalahan rasio, kenaikan suhu, ketahanan hubung singkat, dan pelepasan parsial (<10 pC pada 1,2Um/√3). (2) Sertifikat uji rutin untuk setiap unit (verifikasi rasio, pemeriksaan polaritas, resistansi isolasi >1000 MΩ pada 2500V DC). (3) Deklarasi Kesesuaian yang merujuk GB/T 20840.4-2015 dan standar IEC. (4) Lembar data keselamatan material (MSDS) yang mengonfirmasi resin epoxy sesuai RoHS—diperlukan di UE dan Amerika Utara. Kelalaian dokumen ini sering memicu penahanan bea cukai atau pengujian ulang di lapangan. Selain itu, konfirmasi rating ketinggian: meskipun JLSZV-35 mendukung ≤4500m tanpa derating, beberapa negara (misalnya, Chili, Nepal) memerlukan sertifikasi ketinggian eksplisit dalam laporan uji.
