Technical Parameters

Kondisi Layanan

• Suhu sekitar: -40°C hingga +40°C
• Ketinggian: Tidak melebihi 1000m di atas permukaan laut
• Kelembapan relatif: Nilai rata-rata harian tidak lebih dari 95%, nilai rata-rata bulanan tidak lebih dari 90%
• Lingkungan instalasi: Luar ruang, lokasi tidak tertutup dengan ventilasi alami
• Derajat polusi: Kelas III (polusi berat)
• Intensitas seismik: Tidak melebihi 8 derajat

Parameter Teknis

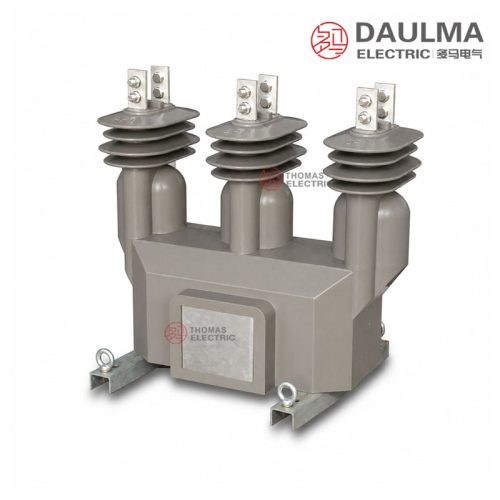

JLSZY2-6/10 adalah trafo instrumen gabungan resin cor epoksi luar ruang yang dirating untuk kelas tegangan sistem 7.2kV atau 12kV. Dilengkapi dengan sistem isolasi resin cor, beroperasi pada suhu sekitar -40°C hingga +40°C, dan cocok untuk instalasi hingga ketinggian 1000m. Perangkat ini mematuhi standar IEC 61869 dan mendukung rasio arus primer dari 5A hingga 800A dengan output sekunder 5A atau 1A.

Data Trafo Tegangan

Data Trafo Arus

Installation & Wiring

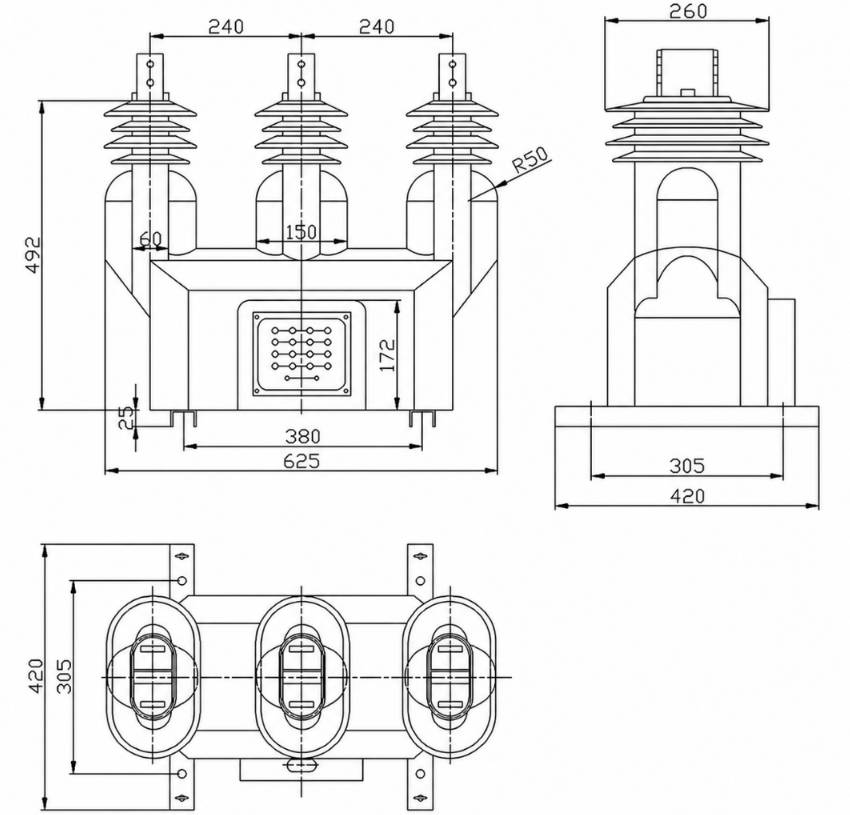

Diagram Instalasi

Trafo instrumen gabungan resin cor epoksi luar ruang JLSZY2-6/10 dirancang untuk pemasangan pada tiang atau platform. Pastikan terdapat jarak aman yang memadai di sekitar unit untuk operasi dan perawatan yang aman, mengikuti kode kelistrikan lokal dan referensi dimensi yang disediakan.

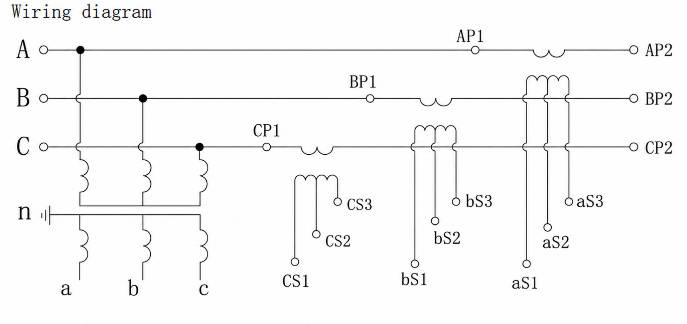

Diagram Pengkabelan

Diagram pengkabelan mengilustrasikan konfigurasi tiga fase yang menggabungkan trafo potensial (PT) dan trafo arus (CT) untuk aplikasi pengukuran. Terminal sekunder PT menyediakan sinyal tegangan ke meter dan peralatan pemantauan, sementara terminal sekunder CT menyediakan input arus ke meter energi aktif dan reaktif. Verifikasi urutan terminal primer (AP, BP, CP) dan polaritas sekunder sebelum komisioning. Semua sirkuit sekunder CT harus tetap tertutup selama operasi untuk mencegah tegangan lebih yang berbahaya. Pentanahan dan koneksi ke kotak meter harus sesuai dengan diagram pengkabelan spesifik proyek yang disetujui.

Selection & FAQs

Panduan Pemilihan

• Tegangan sistem: Gunakan JLSZY2-6 untuk sistem 6kV dan JLSZY2-10 untuk sistem 10kV. Untuk aplikasi internasional, tentukan sebagai trafo instrumen gabungan kelas 7.2kV atau 12kV.
• Posisi instalasi: Ideal untuk titik pengukuran luar ruang yang dipasang di tiang, kabinet pengukuran luar ruang, atau lokasi pengukuran trafo distribusi di mana unit PT + CT terintegrasi tunggal diperlukan.
• Rasio arus: Pilih arus primer CT berdasarkan arus beban aktual (rentang 5A hingga 800A). Pilih arus sekunder 5A atau 1A sesuai kebutuhan meter.
• Akurasi pengukuran: Tentukan akurasi CT 0.2S untuk pengukuran presisi tinggi; akurasi 0.2 atau 0.5 dapat diterima jika diizinkan oleh spesifikasi proyek.
• Rasio tegangan: Pilih dari rasio standar seperti 6/√3 / 0.1/√3 / 0.1/3, 10/√3 / 0.1/√3 / 0.1/3, atau 11/√3 / 0.11/√3 / 0.11/3 berdasarkan tegangan jaringan dan kebutuhan input meter.

Pertanyaan yang Sering Diajukan

Q1: Bagaimana cara memilih model JLSZY2-6/10 yang tepat untuk pengukuran kelas pendapatan (revenue-grade) pada jaringan distribusi luar ruang 10kV?

Untuk sistem 10kV, tentukan varian JLSZY2-10 dengan kelas isolasi 12kV (12/40/75kV BIL). Pilih kelas akurasi CT 0.2S untuk kepatuhan penagihan sesuai IEC 62053-22, terutama pada kondisi beban ringan. Pilih rasio PT sebesar 10000/√3 : 100/√3 : 100/3 V agar sesuai dengan input meter standar. Pastikan rating arus primer CT (misalnya 400/5A) selaras dengan arus beban maksimum yang diharapkan—idealnya beroperasi antara 20%–100% dari arus primer rating untuk akurasi 0.2S yang optimal. Konfirmasi beban sekunder tidak melebihi output rating (15 VA untuk CT 0.2S, 40 VA untuk VT kelas 0.2). Tentukan arus sekunder sebagai 1A jika diperkirakan terdapat kabel yang panjang untuk mengurangi beban dan rugi-rugi tembaga.

Q2: Mengapa memilih trafo gabungan resin cor epoksi seperti JLSZY2-6/10 daripada PT dan CT terpisah yang terendam minyak untuk pengukuran luar ruang yang dipasang di tiang?

JLSZY2-6/10 menghilangkan risiko kebakaran, kebocoran minyak, dan perawatan yang terkait dengan unit berisi minyak karena isolasi resin cor epoksi padatnya. Desain tiga fase tiga komponen yang kompak mengurangi jejak instalasi dan kompleksitas pengkabelan pada titik pengukuran di puncak tiang. Konstruksi tipe kering tahan terhadap lingkungan derajat polusi III dan beroperasi secara andal dari -40°C hingga +40°C tanpa degradasi termal. Dibandingkan dengan unit terpisah, trafo ini memastikan perpindahan fasa dan kesalahan rasio yang cocok pada elemen CT dan VT, yang sangat penting untuk pengukuran energi berbasis vektor yang akurat. Selain itu, pentanahan terintegrasi dan terminal yang disegel meningkatkan keselamatan dan mengurangi waktu komisioning di kabinet luar ruang atau trafo distribusi kompak.

Q3: Apa saja tindakan pencegahan instalasi penting untuk menghindari kesalahan pengukuran atau bahaya keselamatan saat memasang JLSZY2-6/10?

Pertama, jangan pernah membiarkan sirkuit sekunder CT terbuka selama atau setelah instalasi—hal ini dapat menginduksi tegangan lebih yang berbahaya (level > kV) akibat saturasi inti. Selalu hubungkan singkat atau hubungkan sekunder CT sebelum diberi tegangan. Kedua, verifikasi polaritas terminal: AP/BP/CP pada primer harus sesuai dengan AS/BS/CS pada sekunder sesuai diagram pengkabelan untuk mempertahankan urutan fasa yang benar untuk meter. Ketiga, pastikan pentanahan yang tepat pada rangka trafo dan netral sekunder VT sesuai kode lokal (biasanya ditanahkan pada satu titik saja untuk menghindari arus sirkulasi). Keempat, pertahankan jarak aman minimum sesuai IEC 61439—biasanya ≥125 mm fase-ke-fase untuk kelas 12kV—untuk mencegah flashover dalam kondisi lembap atau berpolusi. Terakhir, konfirmasi koreksi ketinggian jika dipasang di atas 1000m; unit standar hanya dirating hingga 1000m, meskipun beberapa varian mendukung hingga 4500m dengan penurunan rating (derating).

Q4: Bagaimana kelas akurasi (0.2S vs. 0.2 vs. 0.5) untuk bagian CT memengaruhi kinerja pengukuran dalam aplikasi distribusi dunia nyata?

Kelas akurasi 0.2S dirancang khusus untuk pengukuran pendapatan (revenue metering) pada rentang beban yang lebar—trafo ini menjamin kesalahan ≤±0.2% pada 1%–120% dari arus rating, menjadikannya cocok untuk jaringan dengan beban yang sangat bervariasi (misalnya, penyulang perumahan dengan beban rendah di malam hari). Kelas 0.2 standar hanya mempertahankan kesalahan ±0.2% antara 5%–120% dari arus rating, berisiko menyebabkan under-registrasi yang signifikan selama periode beban rendah. Kelas 0.5 (kesalahan ±0.5% dari 5%–120%) dapat diterima untuk pemantauan tetapi tidak untuk penagihan di sebagian besar pasar yang diatur. Untuk JLSZY2-6/10, memilih 0.2S memastikan kepatuhan terhadap IEC 62053-22 untuk pengukuran fiskal, sekaligus mendukung aplikasi canggih seperti alokasi rugi-rugi dan respons permintaan di mana presisi pada beban 5–10% sangat penting.

Q5: Dapatkah JLSZY2-6/10 dikustomisasi untuk rasio tegangan, beban, atau arus sekunder non-standar, dan apa implikasi pengadaannya?

Ya, pabrikan mendukung kustomisasi dalam batas teknis. Rasio PT non-standar (misalnya 11kV/√3 : 110/√3 V) tersedia untuk tegangan jaringan warisan (legacy) atau regional. Arus sekunder dapat ditentukan sebagai 1A alih-alih 5A untuk mengurangi beban pada kabel yang panjang—ini memerlukan perhitungan ulang output rating CT (VA) untuk memastikan memenuhi persyaratan impedansi input meter. Beban dapat disesuaikan (misalnya 10 VA atau 30 VA) jika spesifikasi proyek menyimpang dari tabel standar. Namun, konfigurasi kustom biasanya memperpanjang waktu tunggu (lead time) sebesar 2–4 minggu dan mungkin memerlukan biaya NRE (non-recurring engineering). Selalu sediakan lembar data teknis lengkap selama RFQ untuk menghindari keterlambatan pengiriman atau ketidakcocokan kinerja.

Q6: Bagaimana saya harus menginterpretasikan tingkat isolasi “12/40/75kV” untuk versi 10kV, dan mengapa hal itu penting untuk keandalan sistem?

Notasi “12/40/75kV” mendefinisikan koordinasi isolasi sesuai IEC 60071: 12kV = tegangan sistem tertinggi (Um), 40kV = tegangan tahan frekuensi daya (uji 1 menit), dan 75kV = tegangan tahan impuls petir (1.2/50 µs). Ini memastikan JLSZY2-10 dapat bertahan dari tegangan lebih transien akibat lonjakan pengalihan atau sambaran petir di dekatnya tanpa flashover. Di area pesisir atau industri dengan polusi tinggi (derajat III), isolasi yang kokoh ini mencegah pelacakan permukaan (surface tracking) dan degradasi parsial discharge. Menentukan tingkat isolasi yang sangat penting—jika unit kelas 7.2kV (32/60kV) secara keliru digunakan pada jaringan 10kV, hal ini berisiko menyebabkan kegagalan isolasi selama operasi pengalihan rutin, yang berujung pada pemadaman atau kebakaran.

Q7: Langkah perawatan dan pemecahan masalah apa yang direkomendasikan untuk JLSZY2-6/10 di lingkungan luar ruang yang keras?

Sebagai unit tipe kering resin cor epoksi, JLSZY2-6/10 bebas perawatan dalam kondisi normal. Namun, di zona polusi berat (misalnya, dekat pabrik semen atau area pesisir), periksa housing secara tahunan untuk endapan garam, debu, atau bahan kimia yang dapat menciptakan jalur konduktif. Bersihkan dengan air deionisasi jika kontaminasi melebihi 0.1 mg/cm² kepadatan endapan garam setara (ESDD). Verifikasi kekencangan terminal sekunder dan ketahanan korosi setiap 2 tahun—koneksi yang longgar meningkatkan beban dan menyebabkan penyimpangan pengukuran. Jika pembacaan meter menunjukkan fasa yang tidak seimbang atau tiba-tiba tidak akurat, pertama-tama periksa kontinuitas sekunder CT (sirkuit terbuka = bahaya langsung) dan kemudian lakukan uji kesalahan rasio/fasa sesuai IEC 61869-2. Jangan pernah mencoba perbaikan internal—unit ini terenkapsulasi penuh dan tidak dapat diservis.

Q8: Bagaimana perbandingan JLSZY2-6/10 dengan trafo gabungan alternatif seperti JLSZV-10 dalam hal kinerja dan kesesuaian aplikasi?

JLSZY2-6/10 menggunakan isolasi resin cor epoksi di seluruh bagiannya, sedangkan model lama seperti JLSZV-10 mungkin menggunakan desain hibrida (misalnya, kertas yang diresapi resin atau isolasi udara parsial). Huruf “Y” pada JLSZY2 secara eksplisit menunjukkan bagian VT terintegrasi dengan belitan tegangan residual (100/3V), yang memungkinkan deteksi gangguan tanah—tidak tersedia pada model dua elemen dasar. JLSZY2 juga menawarkan opsi akurasi yang lebih tinggi (CT 0.2S, VT 0.2) dibandingkan kelas 0.5 tipikal pada unit warisan. Secara struktural, pengecoran monolitik JLSZY2 memberikan kekuatan mekanik yang unggul terhadap beban seismik (hingga intensitas 8°) dan ketahanan UV untuk masa pakai luar ruang >20 tahun. Untuk instalasi baru di trafo distribusi kompak atau titik pengukuran jaringan pintar yang memerlukan kepatuhan IEC 61869, JLSZY2-6/10 adalah pilihan yang unggul secara teknis dibandingkan alternatif yang sudah tidak diproduksi atau berspesifikasi lebih rendah.
