Technical Parameters

Kondisi Layanan

• Posisi pemasangan: Luar ruang di tiang, gardu, atau titik distribusi
• Suhu lingkungan: -15°C hingga +55°C
• Ketinggian maksimum: ≤ 4500m (tanpa derating)
• Isolasi: Konstruksi karet silikon dan resin epoksi tuang
• Pembumian: Hubungkan terminal grounding sesuai kode kelistrikan lokal dan standar pengukuran
• Perawatan: Konstruksi karet silikon memerlukan perawatan minimal di lingkungan luar ruang

Parameter Teknis

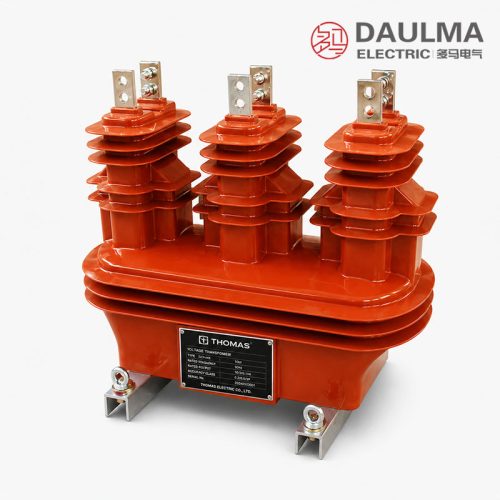

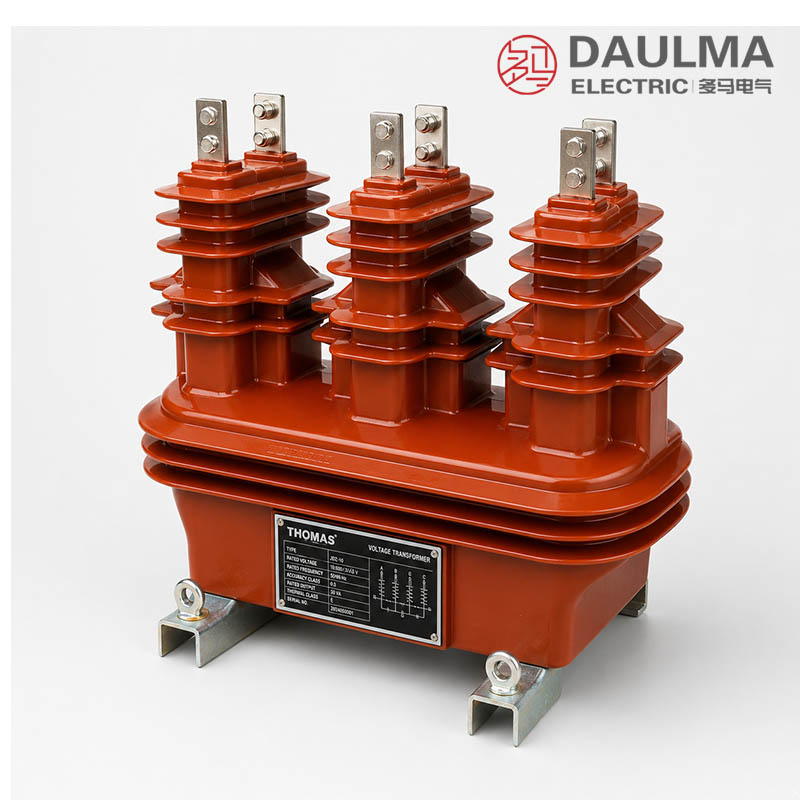

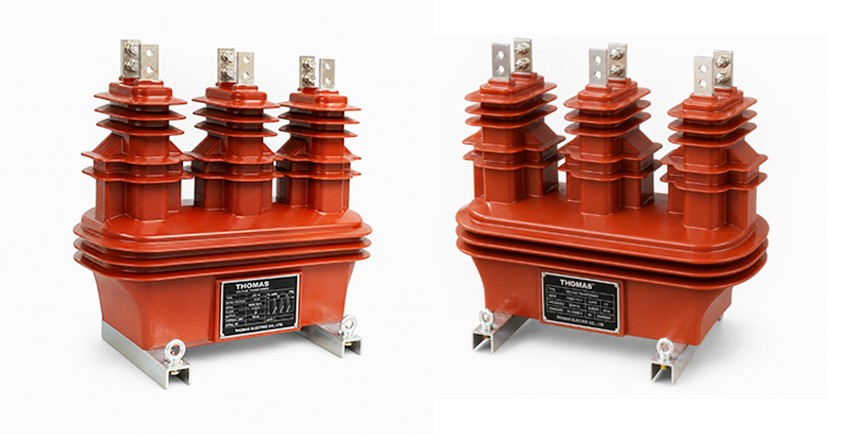

JLSZY(F)-6.10W adalah transformator instrumen gabungan luar ruang untuk sistem 6kV dan 10kV, menggunakan isolasi karet silikon dan resin epoksi tuang. Beroperasi dalam rentang suhu -15°C hingga +55°C, mendukung pemasangan hingga ketinggian 4500m tanpa derating, memenuhi GB20840.4-2015, dan menawarkan rentang arus dari 5A hingga 300A.

Data Transformator Tegangan

Data Transformator Arus

Installation & Wiring

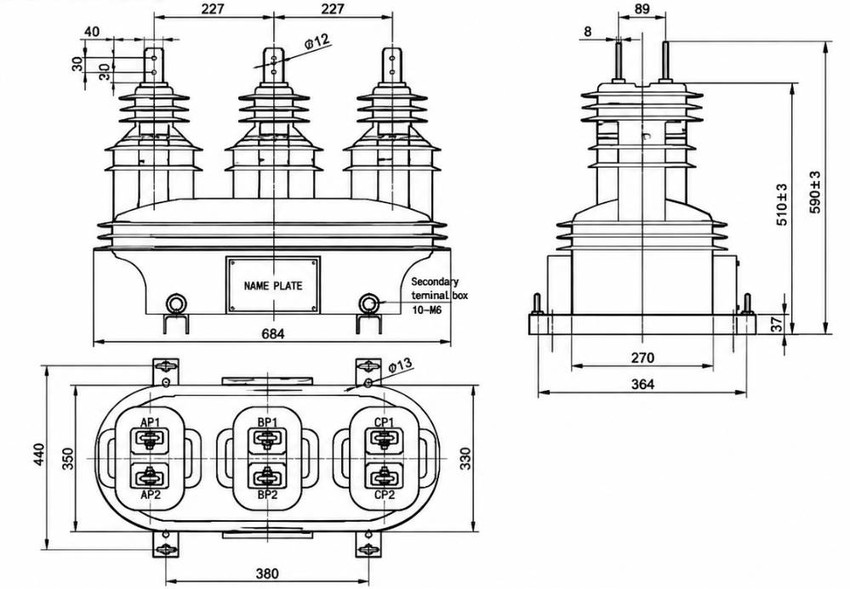

Diagram Pemasangan

Transformator gabungan luar ruang JLSZY(F)-6.10W dipasang pada struktur pendukung menggunakan basis oval dengan lubang pemasangan yang telah disediakan. Pastikan perataan dan pengencangan yang tepat agar tahan terhadap kondisi lingkungan. Pertahankan jarak aman sesuai persyaratan utilitas setempat.

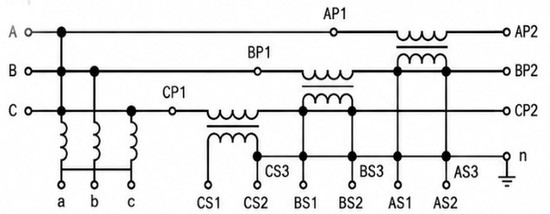

Diagram Pengkabelan

Penandaan terminal mencakup AP1/AP2, BP1/BP2, dan CP1/CP2 untuk koneksi primer. Terminal sekunder CT menyuplai input arus ke meter energi aktif dan reaktif, sedangkan terminal sekunder PT menyediakan input tegangan ke meter dan perangkat pemantauan. Selalu verifikasi urutan terminal sebelum commissioning. Pembumian harus dilaksanakan sesuai diagram pengkabelan proyek yang disetujui, dan rumah karet silikon harus dibumikan dengan benar demi keselamatan.

Selection & FAQs

Panduan Pemilihan

• Pilih model JLSZY(F)-6.10W untuk sistem 6kV (kelas isolasi 7.2kV) atau 10kV (kelas isolasi 12kV).
• Pilih arus primer CT antara 5A dan 300A sesuai kebutuhan beban aktual; arus sekunder tetap 5A.
• Tentukan kelas akurasi CT: 0.2S untuk pengukuran pendapatan berakurasi tinggi, atau 0.2/0.5 untuk pengukuran dan proteksi umum.
• Pilih rasio tegangan PT sesuai tegangan sistem dan input meter: 6000/√3 : 100/√3 : 100/3, 10000/√3 : 100/√3 : 100/3, atau 11000/√3 : 110/√3 : 110/3.
• Konfirmasi jenis pemasangan luar ruang di tiang dan pastikan beban terukur sesuai dengan sistem pengukuran Anda.

Pertanyaan Umum

T1: Bagaimana cara memilih model JLSZY(F)-6.10W yang tepat untuk pengukuran pendapatan versus aplikasi proteksi pada jaringan distribusi 10kV?

Untuk pengukuran pendapatan pada sistem 10kV, tentukan CT dengan kelas akurasi 0.2S (sesuai GB/T 20840.2 dan IEC 61869-2) dan PT kelas 0.2 guna memenuhi persyaratan presisi tingkat penagihan; pastikan beban terukur (misalnya, 15 VA untuk CT, 40 VA untuk PT pada rasio 10kV 10000/√3 : 100/√3 : 100/3) sesuai impedansi input meter Anda. Untuk proteksi, gunakan CT kelas 5P10 (atau 3P/6P seperti tercantum) yang menjamin kesalahan komposit <10% pada arus 10× nominal, serta verifikasi kemampuan tahan termal (60 × I_1n) sesuai level gangguan sistem. Jangan pernah saling tukar gulungan pengukuran dan proteksi—hal ini akan mengompromikan akurasi atau koordinasi rele.

T2: Apa saja tindakan pencegahan penting saat pemasangan JLSZY(F)-6.10W di luar ruang untuk menghindari bahaya keselamatan dan kesalahan pengukuran?

Tindakan pencegahan utama meliputi: (1) Jangan biarkan rangkaian sekunder CT terbuka selama atau setelah pemasangan—selalu hubung-singkat atau sambungkan ke beban sebelum dialiri daya, karena CT sekunder terbuka dapat menghasilkan >1 kV akibat saturasi inti; (2) Grounding rumah karet silikon dan netral sekunder sesuai kode lokal (misalnya, IEEE 142 atau GB 50065) untuk mencegah kopling kapasitif dan menjamin keselamatan personel; (3) Pertahankan jarak bebas minimum antar fasa dan fasa-ke-tanah sesuai standar utilitas (biasanya ≥200 mm untuk 10kV); (4) Verifikasi polaritas terminal (AP1/BP1/CP1 sebagai sisi jaringan) menggunakan diagram kabel untuk menghindari pembalikan meter; dan (5) Segel kotak terminal sekunder terhadap masuknya kelembapan menggunakan gasket ber-rating IP54, terutama di daerah pesisir atau kelembapan tinggi.

T3: Bagaimana konstruksi hibrida karet silikon + resin epoksi tuang pada JLSZY(F)-6.10W dibandingkan dengan transformator luar ruang berbahan epoksi penuh atau berisi minyak dalam hal keandalan jangka panjang dan perawatan?

Desain dua bahan JLSZY(F)-6.10W menawarkan daya tahan luar ruang unggul dibanding tipe tradisional: resin epoksi tuang memberikan kekuatan dielektrik tinggi (BIL 75 kV untuk kelas 10kV) dan kekakuan mekanis di bagian internal, sedangkan rumah karet silikon hidrofobik tahan degradasi UV, akumulasi polutan, dan pelacakan—sangat penting untuk instalasi di ketinggian >1000 m atau atmosfer industri. Berbeda dengan unit berisi minyak, perangkat ini tidak memerlukan pengambilan sampel minyak, pemantauan kebocoran, atau penahanan api, sehingga mengurangi biaya siklus hidup. Dibanding CT/PT luar ruang berbahan epoksi penuh, jaket karet silikon mengurangi erosi permukaan akibat paparan sinar matahari berkepanjangan, memperpanjang masa pakai lebih dari 25 tahun tanpa perawatan ulang, sesuai data uji lingkungan IEC 61869-1.

T4: Bagaimana cara menafsirkan rating tingkat isolasi (misalnya, 12/40/75kV) dan mengapa hal ini penting dalam pengadaan untuk wilayah ketinggian tinggi atau berpolusi?

Notasi “12/40/75kV” berarti: 12 kV = tegangan sistem maksimum untuk peralatan, 40 kV = tegangan tahan frekuensi daya selama 1 menit, dan 75 kV = tegangan tahan impuls petir (BIL). Nilai-nilai ini menjamin kepatuhan terhadap IEC 60071 dan GB 311.1. Untuk instalasi ≤4500 m ketinggian (seperti dispesifikasikan), tidak diperlukan derating—berbeda dengan banyak pesaing yang memerlukan reduksi BIL di atas 1000 m. Di daerah sangat berpolusi (misalnya, Kelas III/IV sesuai IEC 60815), sifat hidrofobik silikon menjaga efektivitas jarak merayap, namun pastikan panjang jarak merayap aktual (biasanya ≥20 mm/kV untuk 10kV) memenuhi persyaratan utilitas setempat guna mencegah flashover.

T5: Apa implikasi pemilihan kelas akurasi CT 0.2S dibanding 0.2 atau 0.5 terhadap kinerja pengukuran nyata dalam kondisi beban ringan?

Kelas 0.2S (khusus) menjamin kesalahan rasio ≤0,2% pada 1%–120% arus nominal, sehingga sangat penting untuk pengukuran pendapatan di mana beban berfluktuasi luas (misalnya, penyulang pedesaan dengan beban malam hari mendekati 5A). Kelas 0.2 standar hanya menspesifikasikan akurasi dari 5%–120% I_n, sehingga berpotensi menyebabkan under-registration di bawah 5A. Misalnya, pada arus primer 2A (0,4% dari dasar 500A), CT kelas 0.2S mungkin memiliki kesalahan 0,3% vs. >1,5% untuk kelas 0.2—mengakibatkan selisih penagihan signifikan dalam jangka panjang. Selalu pasangkan CT 0.2S dengan PT Kelas 0.2 dan meter yang sesuai IEC 62053-22 untuk menjaga integritas metrologis ujung-ke-ujung.

T6: Apakah JLSZY(F)-6.10W dapat dikustomisasi untuk rasio tegangan non-standar atau beban lebih tinggi, dan berapa dampak waktu tunggu yang harus diantisipasi tim pengadaan?

Ya—kustomisasi dimungkinkan untuk rasio PT (misalnya, 10500/√3 : 100/√3) atau peningkatan beban CT (misalnya, 30 VA alih-alih standar 15–20 VA), tetapi memerlukan validasi desain inti sesuai GB20840.4-2015. Waktu tunggu tipikal untuk model standar adalah 4–6 minggu; konfigurasi khusus menambah 2–3 minggu untuk pengujian tipe (terutama verifikasi akurasi pada beban diperluas). Tim pengadaan harus memberikan spesifikasi sistem lengkap: arus gangguan maksimum, impedansi meter, panjang kabel (untuk menghitung total beban), dan ekstrem lingkungan. Catatan: peningkatan beban di atas 30 VA mungkin memerlukan penampang inti lebih besar, yang dapat memengaruhi kompatibilitas dimensi dengan braket tiang eksisting.

T7: Langkah perawatan rutin dan pemecahan masalah apa yang direkomendasikan untuk menjamin keandalan operasional JLSZY(F)-6.10W selama puluhan tahun di lingkungan ekstrem?

Karena isolasi padatnya, JLSZY(F)-6.10W memerlukan perawatan minimal: (1) Periksa secara berkala rumah karet silikon terhadap retak, pelacakan, atau hilangnya sifat hidrofobik—ganti jika permukaan menunjukkan basah permanen atau erosi; (2) Periksa kekencangan terminal (torsi: 15–20 N·m) dan korosi, terutama di daerah pesisir; (3) Lakukan uji rasio dan polaritas setiap 5 tahun menggunakan alat analisis CT/PT portabel (misalnya, Omicron CPC 100) untuk mendeteksi degradasi inti; (4) Pantau kontinuitas rangkaian sekunder—rangkaian CT terbuka sering ditandai dengan pembacaan meter tidak stabil atau malfungsi rele. Jika penyimpangan akurasi melebihi 0,5%, selidiki masuknya kelembapan ke kotak terminal atau saturasi inti akibat offset DC pada gangguan asimetris.

T8: Saat mengevaluasi biaya versus nilai siklus hidup, bagaimana perbandingan JLSZY(F)-6.10W dengan unit CT dan PT terpisah untuk gardu tiang baru 10kV?

Meskipun unit gabungan JLSZY(F)-6.10W memiliki biaya awal ~15–20% lebih tinggi daripada dua transformator terpisah, perangkat ini memberikan penghematan siklus hidup signifikan: (1) tenaga kerja pemasangan 40% lebih sedikit (satu titik pemasangan, terminasi lebih sedikit); (2) jejak tapak lebih kecil memungkinkan penggunaan tiang lebih kecil, mengurangi biaya pekerjaan sipil; (3) desain terintegrasi menghilangkan risiko ketidaksesuaian sudut fasa antara CT/PT—sumber umum kesalahan pengukuran pada unit terpisah; (4) tingkat kegagalan lebih rendah berkat antarmuka lebih sedikit dan konstruksi tertutup (MTBF >100.000 jam sesuai IEC 61869-1). Bagi utilitas yang memasang >50 unit/tahun, keunggulan TCO menjadi jelas dalam 5–7 tahun, terutama bila mempertimbangkan penghindaran kebocoran pendapatan dari konfigurasi akurasi tinggi 0.2S/0.2.
