نظرة عامة

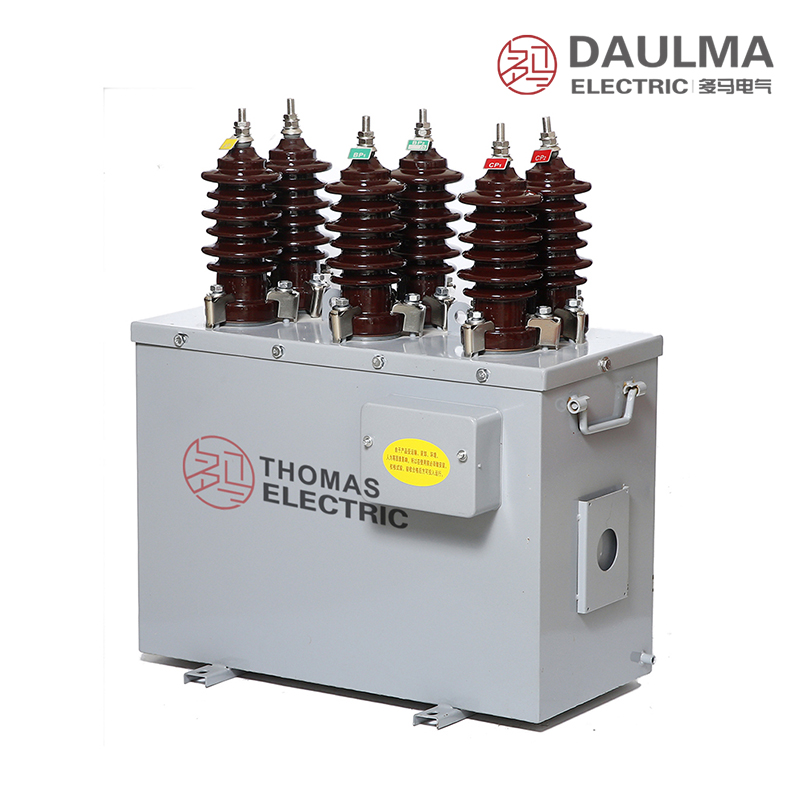

تُعد سلسلتا JLSZW3-6 وJLSZW3-10 محولات أدوات مدمجة خارجية من النوع الجاف تدمج وظائف محول الجهد (VT) ومحول التيار (CT) في غلاف واحد مغلق. صُمّمت هذه المحولات لأنظمة التيار المتردد ثلاثية الأطوار بجهد 6 كيلوفولت و10 كيلوفولت وتردد 50 هرتز، وتوفّر إشارات ثانوية معزولة كهربائيًا لقياس الطاقة، وحماية المرحلات، والتحكم الإشرافي في الشبكات الحضرية والريفية، والمحطات الفرعية الخارجية، وشبكات التوزيع الصناعية.
تتميّز هذه الوحدات بعازل من الراتنج الإيبوكسي، وهيكل معدني مغلق بالكامل، وتوصيل ثلاثي الأطوار بأربع أسلاك بنظام Y/Yo، مما يضمن تشغيلًا موثوقًا في الظروف الخارجية القاسية مع الحفاظ على دقة قياس عالية واستقرار طويل الأمد.
لمحة عن المواصفات الرئيسية
| المعامل | القيمة |
|---|---|
| فئة جهد النظام | 6 كيلوفولت / 10 كيلوفولت |
| التردد المقنن | 50 هرتز (60 هرتز حسب الطلب) |
| نسب جهد محول الجهد (VT) | 3000/100 فولت، 6000/100 فولت، 10000/100 فولت |
| فئات دقة محول الجهد (VT) | 0.2 / 0.5 |
| القدرة المقننة لمحول الجهد (VT) | 15 فولت أمبير / 30 فولت أمبير لكل نواة |
| نسب تيار محول التيار (CT) | 5~200/5 أمبير |
| فئات دقة محول التيار (CT) | 0.2S / 0.2 |
| القدرة المقننة لمحول التيار (CT) | 10 فولت أمبير لكل نواة |
| تكوين التوصيل | ثلاثي الأطوار بأربع أسلاك بنظام Y/Yo |
| مستوى العزل (JLSZW3-10) | 12/42/75 كيلوفولت |

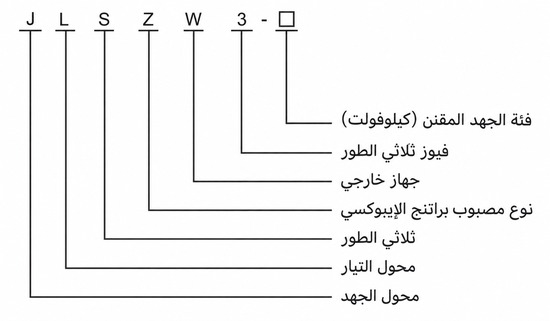

ترميز الموديل
- J: محول جهد (VT/PT)
- L: محول تيار (CT)
- S: تكوين ثلاثي الأطوار
- Z: هيكل معزول بالراتنج المصبوب (إيبوكسي)
- W: نوع التركيب الخارجي
- 3: رمز سلسلة التصميم
- 6 / 10: فئة الجهد (كيلوفولت)
البناء
يجمع المحول المدمج بين ثلاثة محولات جهد أحادية الطور وثلاثة محولات تيار أحادية الطور داخل غلاف معدني مغلق. تستخدم أقسام محول الجهد نوى ملفوفة من الفولاذ السيليكوني ذي الحبيبات الموجهة المدرفلة على البارد مع ملفات مصبوبة بالراتنج الإيبوكسي، بينما تعتمد أقسام محول التيار على نوى حلزونية مغلقة مصنوعة من صفائح فولاذ سيليكون عالية الجودة مع صب إيبوكسي متكامل. ويضمن هذا التصميم مقاومة ممتازة للرطوبة والتلوث والاستقرار ضد الشيخوخة لخدمة خارجية موثوقة.
يتم تجميع جميع المكونات للحفاظ على المسافات الكهربائية الآمنة ومسافات الزحف المناسبة. ويمكن الوصول إلى الأطراف الأولية والثانوية عبر أبواب حجرات، ويوفّر الهيكل حماية بيئية قوية ضد المطر والغبار والتقلبات الحرارية الشديدة.
المعطيات التقنية
ظروف التشغيل
- بيئة التركيب: تركيب خارجي في مواقع محمية أو مكشوفة
- الارتفاع: لا يتجاوز 1000 متر فوق مستوى سطح البحر
- درجة الحرارة المحيطة: من -25°م إلى +40°م
- الرطوبة النسبية: متوسط يومي ≤ 95%، متوسط شهري ≤ 90% (بمرجع +20°م)
- الظروف البيئية: خالٍ من الضباب الملحي الشديد، التلوث الصناعي، أو الأجواء المتفجرة؛ ولا يخضع لاهتزازات غير طبيعية أو صدمات ميكانيكية
- حماية الصواعق: يلزم تركيب مانع صواعق من أكسيد الزنك على بعد لا يزيد عن متر واحد من نقطة التركيب
البيانات الفنية
| الموديل | نسبة الجهد المقنن (فولت) |
فئة الدقة |
القدرة المقننة (فولت أمبير) |
القدرة القصوى (فولت أمبير) |
نسبة التيار المقنن (أمبير) |
القدرة المقننة لـ CT (فولت أمبير) |
مستوى العزل (كيلوفولت) |
|---|---|---|---|---|---|---|---|
| JLSZW3-6 | 3000/100 6000/100 |
0.2 / 0.5 | 15 / 30 | 300 | 5~200/5 | 10 | 7.2/32/60 |
| JLSZW3-10 | 3000/100 6000/100 10000/100 |
0.2 / 0.5 | 15 / 30 | 300 | 5~200/5 | 10 | 12/42/75 |
التركيب والتوصيلات

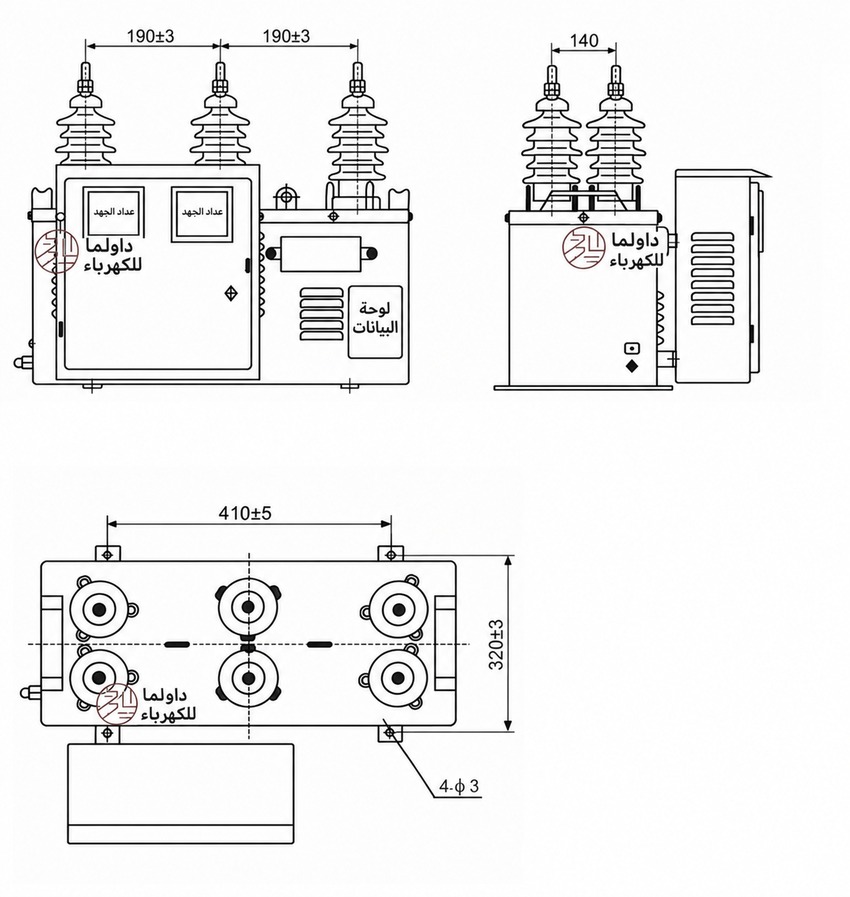

مخطط التركيب
يجب تركيب المحول المدمج على أساس ثابت أو دعامة مثبتة على عمود مع تثبيت ميكانيكي آمن. تُوصَل الدوائر الأولية عبر قضبان توصيل أو وصلات كابلات، ويجب توجيه الدوائر الثانوية عبر غlands كابلات مغلقة مع تخفيف الإجهاد. ويلزم تركيب مانع صواعق من أكسيد الزنك على بعد لا يزيد عن متر واحد من الأطراف الأولية وفقًا لمتطلبات GB. ويجب تأريض نقطة واحدة من كل دائرة ثانوية (النقطة المحايدة لمحول الجهد وأطراف محول التيار) بشكل موثوق.
الأبعاد الخارجية
| البعد | القيمة (مم) |
|---|---|
| الارتفاع | تقريبًا 850 |
| العرض | تقريبًا 620 |
| العمق | تقريبًا 380 |
| قاعدة التثبيت | 4 ثقوب قطرها Φ14، بنمط 400 × 300 مم |
| ارتفاع الطرف الأولي | تقريبًا 780 مم فوق القاعدة |
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختر نسبة جهد محول الجهد بما يتوافق مع جهد النظام الاسمي: 10000/100 فولت لأنظمة 10 كيلوفولت، و6000/100 فولت لأنظمة 6 كيلوفولت
- اختر تيار محول التيار الأولي بناءً على الحمل المستمر ومدى القياس؛ النسب القياسية تتراوح من 5/5 أمبير إلى 200/5 أمبير
- استخدم فئة دقة محول الجهد 0.2 وفئة محول التيار 0.2S للقياسات التجارية؛ بينما تُعتبر الفئتان 0.5 و0.2 مقبولتين للمراقبة العامة
- اختر الحمل المقنن لمحول الجهد (15 فولت أمبير أو 30 فولت أمبير) بناءً على إجمالي الحمل المتصل بما في ذلك خسائر الأسلاك
- تحقّق من تصنيفات تحمل محول التيار للدوائر القصيرة (Ith = 100 × I1n لمدة 1 ثانية، Idyn = 2.5 × Ith ذروة) مقابل مستويات العطل في النظام
- تأكّد من أن ظروف الخدمة الخارجية (درجة الحرارة، الارتفاع، الرطوبة) تتوافق مع مواصفات المنتج
الأسئلة الشائعة
س1: ما هي حدود الظروف البيئية لتركيب هذا المحول المدمج الخارجي؟
يتطلب تركيبًا خارجيًا بدرجات حرارة محيطة تتراوح بين -25°م و+40°م، وارتفاع لا يتجاوز 1000 متر فوق مستوى سطح البحر. يجب أن يكون الموقع خاليًا من الضباب الملحي الشديد أو الأجواء المتفجرة. يخضع التأكيد لارتفاعات أعلى.
س2: أي فئة دقة يجب أن أختارها للقياس والحماية؟
يقدم طراز JLSZW3-10 فئتي دقة 0.2 و0.5. استخدم الفئة 0.2 للقياسات الدقيقة والفئة 0.5 للقياسات العامة. يُرجى تأكيد متطلبات القدرة المقننة المحددة مع فريقنا الهندسي.
س3: كيف يجب أن أهيئ حماية الصواعق لهذا المحول بجهد 10 كيلوفولت؟
يلزم تركيب مانع صواعق من أكسيد الزنك على بعد لا يزيد عن متر واحد من نقطة التركيب. ويضمن ذلك تناسق العزل المناسب لمستوى العزل 12/42/75 كيلوفولت. يُرجى التحقق من مواصفات المانع أثناء تصميم المشروع.
س4: هل يمكن تخصيص نسب التيار والجهد لمشاريع محددة؟
نعم، يدعم طراز JLSZW3-10 نسبًا قياسية مثل 10000/100 فولت و5~200/5 أمبير. وتتوفر تكوينات نسب مخصصة وفق تأكيد المصنع. يُرجى تقديم متطلباتك الأولية والثانوية الدقيقة عند طلب عرض سعر.
س5: ما هي اختبارات المصنع التي تُجرى قبل شحن محولات الراتنج الإيبوكسي؟
تُجرى اختبارات روتينية للتحقق من المعاملات الفنية قبل الشحن. تخضع الاختبارات النوعية أو شهادات الجهات الخارجية لتأكيد المصنع. يُرجى تحديد متطلباتك الاختبارية الدقيقة عند تقديم الطلب.
س6: ما هو التطبيق الرئيسي لمحول JLSZW3-10 المدمج؟
صُمم لشبكات توزيع الطاقة الخارجية التي تتطلب قياسًا متزامنًا للجهد والتيار. ويوفّر البناء الجاف بعازل راتنجي إيبوكسي أداءً موثوقًا في المواقع المعرضة. اتصل بنا للحصول على دعم فني مخصص للتطبيق.
س7: ما هو مستوى العزل لطراز 10 كيلوفولت؟
يتميز طراز JLSZW3-10 بمستوى عزل 12/42/75 كيلوفولت. ويضمن هذا التصميم الجاف بعازل راتنجي إيبوكسي قوة عازلية عالية لشبكات 10 كيلوفولت الخارجية. يُرجى تأكيد ظروف زيادة الجهد في النظام مع مهندسينا أثناء الاختيار.
