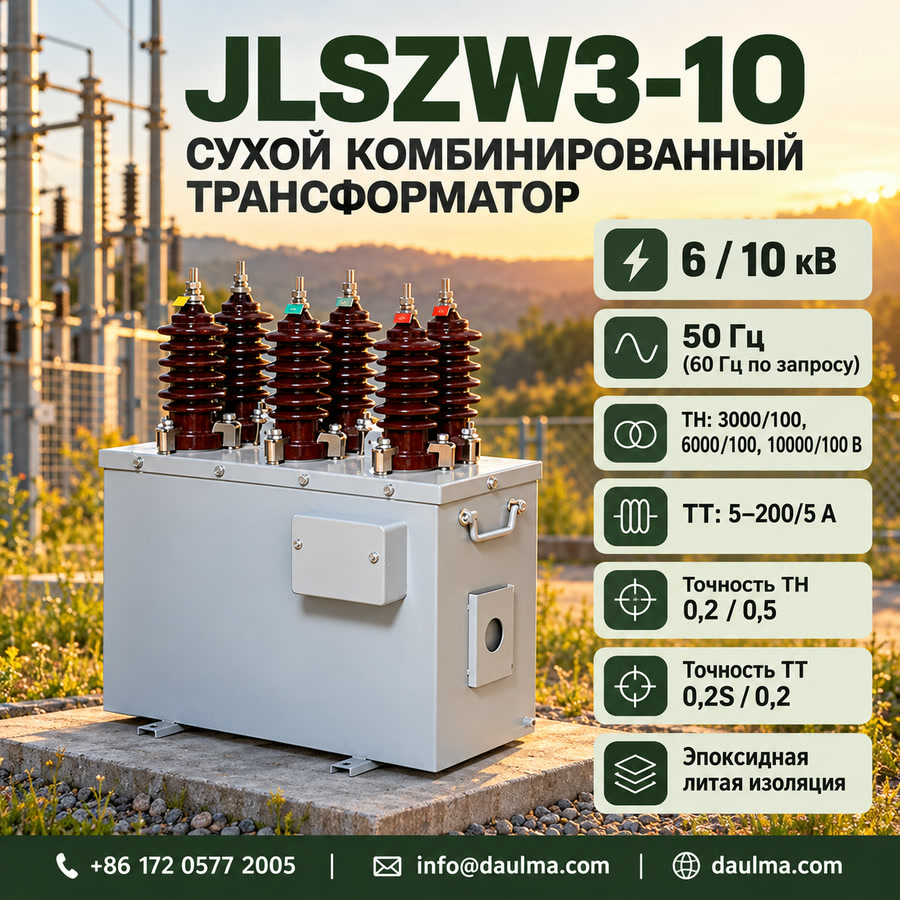

Обзор
Серии JLSZW3-6 и JLSZW3-10 — это комбинированные измерительные трансформаторы для наружной установки сухого типа, объединяющие функции трансформатора напряжения (ТН) и трансформатора тока (ТТ) в одном герметичном корпусе. Предназначены для трехфазных сетей переменного тока напряжением 6 кВ и 10 кВ частотой 50 Гц, обеспечивают гальванически изолированные вторичные сигналы для учета электроэнергии, релейной защиты и систем диспетчерского управления в городских и сельских электрических сетях, открытых подстанциях и промышленных распределительных сетях.
Эти устройства выполнены с эпоксидной литой изоляцией, полностью закрытым металлическим корпусом и трехфазным четырехпроводным соединением по схеме Y/Yo, что гарантирует надежную работу в суровых условиях наружной эксплуатации при сохранении высокой точности измерений и долговременной стабильности.
Основные номинальные параметры
| Параметр | Значение |
|---|---|
| Класс напряжения сети | 6 кВ / 10 кВ |
| Номинальная частота | 50 Гц (по запросу — 60 Гц) |
| Коэффициенты трансформации ТН | 3000/100 В, 6000/100 В, 10000/100 В |
| Классы точности ТН | 0.2 / 0.5 |
| Номинальная мощность ТН | 15 ВА / 30 ВА на сердечник |
| Коэффициенты трансформации ТТ | 5~200/5 А |
| Классы точности ТТ | 0.2S / 0.2 |
| Номинальная мощность ТТ | 10 ВА на сердечник |
| Схема соединения | Трехфазная четырехпроводная Y/Yo |
| Уровень изоляции (JLSZW3-10) | 12/42/75 кВ |

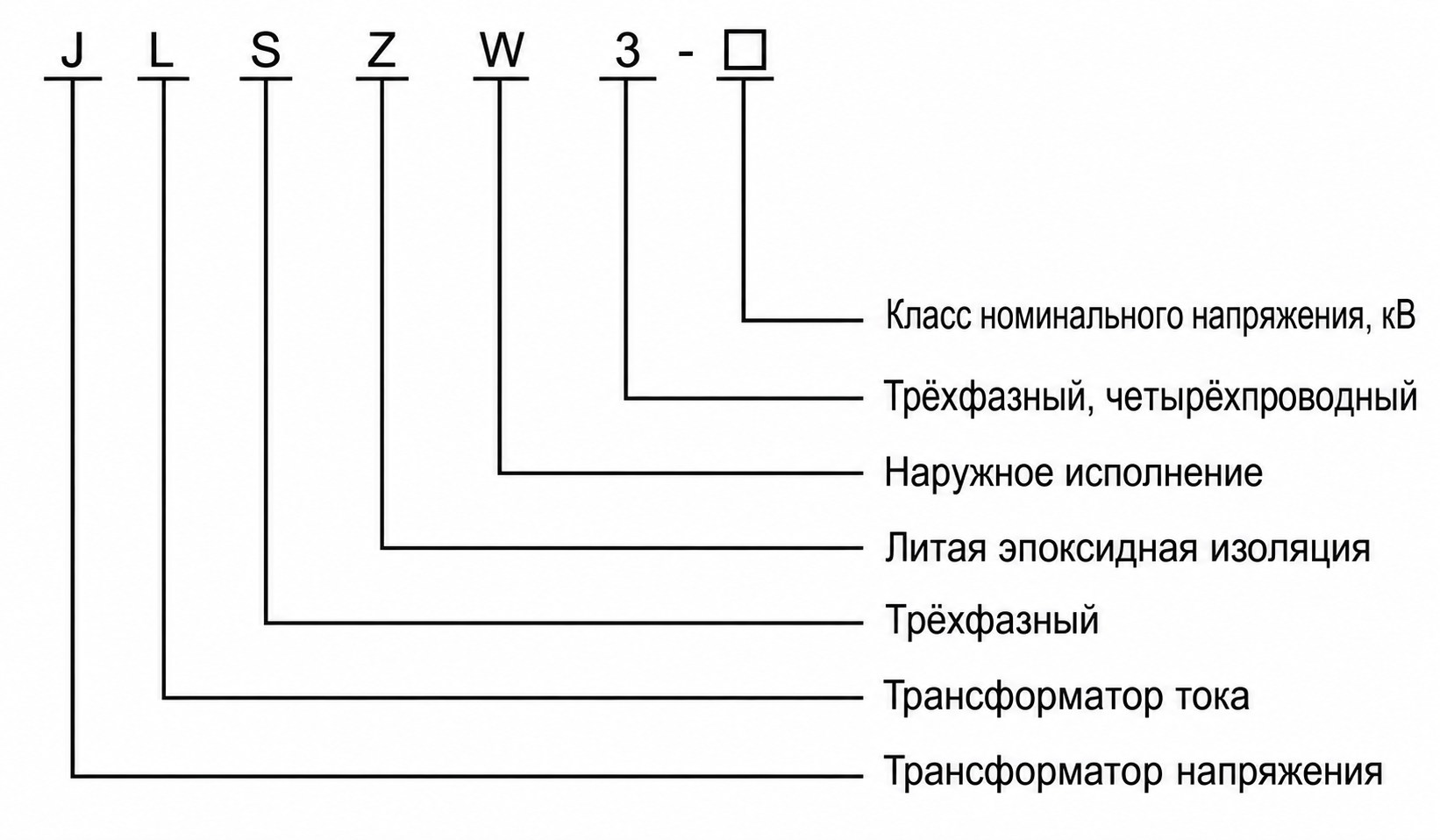

Расшифровка обозначения модели
- J: Трансформатор напряжения (ТН)
- L: Трансформатор тока (ТТ)
- S: Трехфазное исполнение
- Z: Литая конструкция с эпоксидной изоляцией
- W: Исполнение для наружной установки
- 3: Код серии конструкции
- 6 / 10: Класс напряжения (кВ)
Конструкция
Комбинированный трансформатор объединяет три однофазных ТН и три однофазных ТТ в едином герметичном металлическом корпусе. Секции ТН оснащены магнитопроводами из холоднокатаной зернистой электротехнической стали с обмотками, залитыми эпоксидной смолой, а секции ТТ выполнены на замкнутых тороидальных сердечниках из высококачественной электротехнической стали с монолитной эпоксидной заливкой. Такая конструкция обеспечивает отличную устойчивость к влаге, загрязнениям и старению, гарантируя надежную работу на открытом воздухе.
Все компоненты смонтированы с соблюдением необходимых электрических зазоров и путей утечки. Первичные и вторичные выводы доступны через дверцы отсеков, а корпус обеспечивает надежную защиту от дождя, пыли и экстремальных температур.
Технические параметры
Условия эксплуатации
- Место установки: Наружная установка в защищенных или незащищенных от атмосферных воздействий местах
- Высота над уровнем моря: Не более 1000 м
- Температура окружающей среды: от -25 °C до +40 °C
- Относительная влажность: Среднесуточная ≤ 95%, среднемесячная ≤ 90% (при опорной температуре +20 °C)
- Окружающая среда: Без интенсивного солевого тумана, промышленных загрязнений или взрывоопасных смесей; отсутствие сильных вибраций и механических ударов
- Грозозащита: Обязательная установка ограничителя перенапряжений на основе оксида цинка в пределах 1 метра от точки монтажа
Технические данные
| Модель | Номинальный коэффициент напряжения (В) |
Класс точности |
Номинальная мощность (ВА) |
Предельная мощность (ВА) |
Номинальный коэффициент тока (А) |
Номинальная мощность ТТ (ВА) |
Уровень изоляции (кВ) |
|---|---|---|---|---|---|---|---|
| JLSZW3-6 | 3000/100 6000/100 |
0.2 / 0.5 | 15 / 30 | 300 | 5~200/5 | 10 | 7.2/32/60 |
| JLSZW3-10 | 3000/100 6000/100 10000/100 |
0.2 / 0.5 | 15 / 30 | 300 | 5~200/5 | 10 | 12/42/75 |
Установка и подключение
Схема монтажа
Комбинированный трансформатор должен быть установлен на прочном фундаменте или кронштейне на опоре с надежным механическим креплением. Первичные соединения выполняются через шину или кабельные наконечники, а вторичные цепи должны прокладываться через герметичные кабельные вводы с устройствами для снятия натяжения. В соответствии с требованиями стандарта GB, в пределах 1 метра от первичных выводов обязательно устанавливается ограничитель перенапряжений на основе оксида цинка. Один вывод каждой вторичной цепи (нейтраль ТН и вторичная обмотка ТТ) должен быть надежно заземлен.
Габаритные размеры
| Размер | Значение (мм) |
|---|---|
| Высота | Около 850 |
| Ширина | Около 620 |
| Глубина | Около 380 |
| Монтажное основание | 4 отверстия Φ14, расположение 400 × 300 мм |
| Высота первичных выводов | Около 780 мм над основанием |
Подбор и частые вопросы
Руководство по выбору
- Выберите коэффициент трансформации ТН, соответствующий номинальному напряжению сети: 10000/100 В для сетей 10 кВ, 6000/100 В для сетей 6 кВ
- Определите первичный ток ТТ исходя из длительно допустимой нагрузки и требуемого диапазона измерений; стандартные коэффициенты от 5/5 А до 200/5 А
- Используйте класс точности ТН 0.2 и ТТ 0.2S для коммерческого учета; классы 0.5 и 0.2 допустимы для общего контроля
- Выберите номинальную нагрузку ТН (15 ВА или 30 ВА) с учетом суммарной подключенной нагрузки, включая потери в проводах
- Проверьте термическую и динамическую стойкость ТТ к токам короткого замыкания (Ith = 100 × I1n в течение 1 с, Idyn = 2.5 × Ith — амплитудное значение) относительно уровней аварийных токов в сети
- Убедитесь, что условия наружной эксплуатации (температура, высота над уровнем моря, влажность) соответствуют техническим характеристикам изделия
Часто задаваемые вопросы
В1: Каковы предельные климатические условия для установки этого комбинированного трансформатора наружного исполнения?
Требуется наружная установка при температуре окружающей среды от -25°C до +40°C и высоте не более 1000 м над уровнем моря. Установочная площадка должна быть свободна от интенсивного солевого тумана и взрывоопасных сред. Для условий на больших высотах требуется дополнительное подтверждение.
В2: Какой класс точности выбрать для целей учета и защиты?
JLSZW3-10 выпускается с классами точности 0.2 и 0.5. Используйте класс 0.2 для прецизионного учета и 0.5 — для общих измерений. Уточните требования к номинальной мощности у нашей инженерной службы.
В3: Как организовать защиту от грозовых перенапряжений для этого трансформатора 10 кВ?
В пределах 1 метра от места установки обязательно должен быть установлен ограничитель перенапряжений на основе оксида цинка. Это обеспечивает надлежащую координацию изоляции для уровня изоляции 12/42/75 кВ. Проверьте параметры ОПН на этапе проектирования.
В4: Можно ли заказать нестандартные коэффициенты трансформации тока и напряжения для конкретного проекта?
Да, JLSZW3-10 поддерживает стандартные коэффициенты, такие как 10000/100 В и 5~200/5 А. Нестандартные конфигурации возможны по согласованию с заводом. Укажите точные требования к первичным и вторичным параметрам при запросе коммерческого предложения.
В5: Какие испытания проводятся на заводе перед отгрузкой эпоксидных трансформаторов?
Перед отгрузкой выполняются приемо-сдаточные испытания для подтверждения технических параметров. Типовые испытания или сертификация третьей стороной требуют отдельного подтверждения. Укажите точные требования к испытаниям при размещении заказа.
В6: Для каких основных применений предназначен комбинированный трансформатор JLSZW3-10?
Он разработан для наружных распределительных сетей, где требуется одновременное измерение напряжения и тока. Сухая конструкция с эпоксидной изоляцией обеспечивает надежную работу в открытых условиях. Обратитесь к нам за технической поддержкой по конкретным применениям.
В7: Каков уровень изоляции для модели на 10 кВ?
JLSZW3-10 имеет уровень изоляции 12/42/75 кВ. Эта сухая конструкция с эпоксидной изоляцией обеспечивает высокую электрическую прочность для наружных сетей 10 кВ. Согласуйте условия перенапряжений в сети с нашими инженерами при выборе.
Часто задаваемые вопросы
Q1: Можно ли эксплуатировать трансформатор JLSZW3-10 на высоте свыше 1000 метров?
Стандартная комплектация рассчитана на высоту до 1000 м. Для высокогорных объектов требуется заводская корректировка изоляции и теплоотвода. Уточняйте технические условия у инженеров.
Q2: Зачем нужен ограничитель перенапряжений при монтаже комбинированного трансформатора?
Установка ОПН на основе оксида цинка обязательна для грозозащиты оборудования. Монтируйте ограничитель на расстоянии не более 1 метра от точки подключения.
Q3: Какой класс точности выбрать для коммерческого учета электроэнергии?
Для расчетного учета применяйте обмотки с классом точности 0,2. Номинальная мощность вторичных цепей не должна превышать 15 ВА. Подтвердите нагрузку при заказе.
Q4: Возможна ли поставка трансформатора JLSZW3-6 с нестандартным коэффициентом трансформации тока?
Базовый номинальный ток ТТ составляет 5–200/5 А. Изготовление под индивидуальный коэффициент трансформации возможно по запросу. Свяжитесь с отделом продаж для расчета сроков.
Q5: Какие модели доступны для наружной установки в условиях агрессивной среды?
Модели JLSZW3-6 и JLSZW3-10 не предназначены для работы в условиях интенсивного солевого тумана или химических загрязнений. Для таких объектов требуется специальное исполнение, согласуйте с заводом.
Q6: Для каких распределительных устройств подходит трансформатор JLSZW3-10 кВ?
Комбинированный трансформатор предназначен для открытых распределительных устройств 6-10 кВ. Номинальное напряжение изоляции составляет 10 кВ. Запросите габаритные чертежи для компоновки ячейки.
