Descripción general

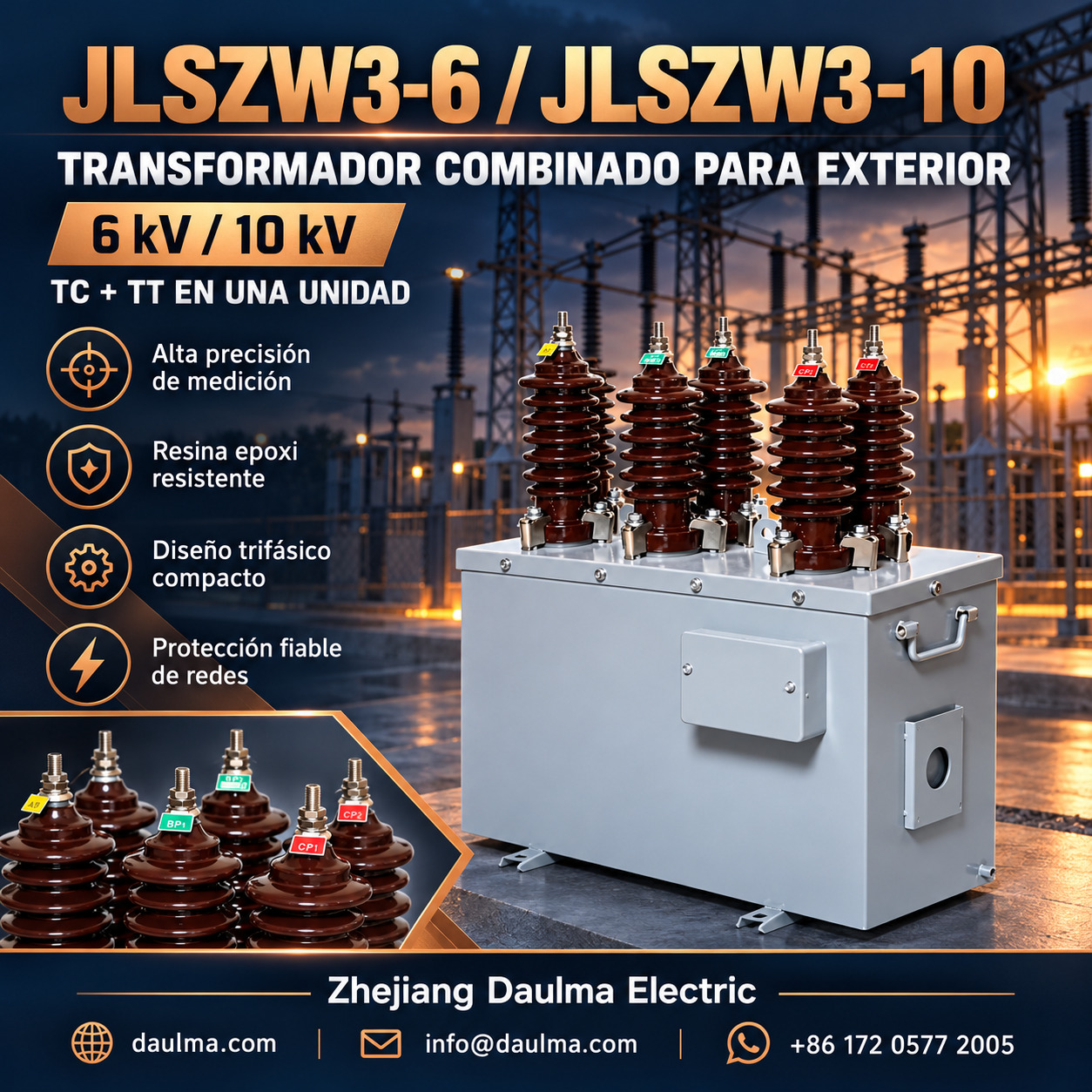

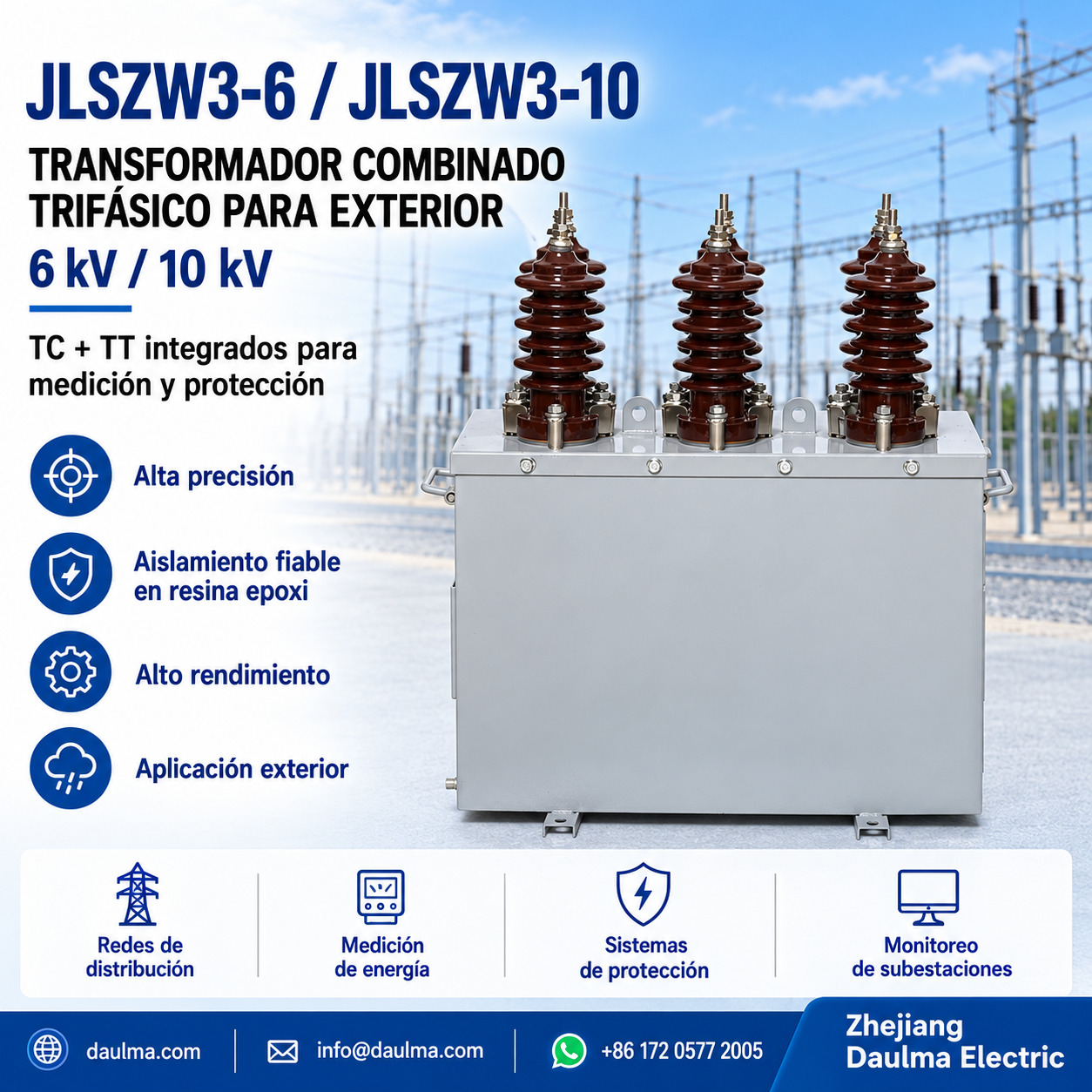

Las series JLSZW3-6 y JLSZW3-10 son transformadores combinados instrumentales tipo seco para instalación exterior que integran las funciones de transformador de tensión (TT) y transformador de corriente (TC) en una única carcasa sellada. Diseñados para sistemas trifásicos de CA de 6 kV y 10 kV a 50 Hz, proporcionan señales secundarias aisladas galvánicamente para la medición de energía, protecciones por relés y control supervisado en redes urbanas/rurales, subestaciones exteriores y redes industriales de distribución.
Estas unidades cuentan con aislamiento fundido en resina epoxi, carcasa metálica completamente cerrada y conexión trifásica en cuatro hilos Y/Yo, garantizando un funcionamiento fiable en condiciones ambientales adversas al tiempo que mantienen una alta precisión de medición y estabilidad a largo plazo.
Resumen de características principales
| Parámetro | Valor |
|---|---|
| Clase de tensión del sistema | 6 kV / 10 kV |
| Frecuencia nominal | 50 Hz (60 Hz bajo solicitud) |
| Relaciones de tensión del TT | 3000/100 V, 6000/100 V, 10000/100 V |
| Clases de precisión del TT | 0,2 / 0,5 |
| Potencia nominal del TT | 15 VA / 30 VA por núcleo |
| Relaciones de corriente del TC | 5~200/5 A |
| Clases de precisión del TC | 0,2S / 0,2 |
| Potencia nominal del TC | 10 VA por núcleo |
| Configuración de conexión | Trifásica en cuatro hilos Y/Yo |
| Nivel de aislamiento (JLSZW3-10) | 12/42/75 kV |
Designación del modelo
- J: Transformador de tensión (TT/PT)
- L: Transformador de corriente (TC)
- S: Configuración trifásica
- Z: Estructura aislada con resina fundida (epoxi)
- W: Tipo de instalación exterior
- 3: Código de serie de diseño
- 6 / 10: Clase de tensión (kV)
Construcción
El transformador combinado integra tres TT monofásicos y tres TC monofásicos dentro de una carcasa metálica sellada. Las secciones de TT utilizan núcleos enrollados fabricados con acero silicio laminado orientado en frío y devanados fundidos en resina epoxi, mientras que las secciones de TC emplean núcleos toroidales cerrados con láminas de acero silicio de alta calidad y fundición monolítica en epoxi. Este diseño garantiza una excelente resistencia a la humedad, a la contaminación y estabilidad frente al envejecimiento para un servicio fiable en exteriores.
Todos los componentes están ensamblados para mantener distancias eléctricas adecuadas y recorridos de fuga. Los bornes primarios y secundarios son accesibles mediante puertas de compartimento, y la carcasa ofrece una robusta protección ambiental contra lluvia, polvo y temperaturas extremas.
Parámetros técnicos
Condiciones de servicio
- Ambiente de instalación: Instalación exterior en lugares protegidos o expuestos
- Altitud: No superior a 1000 m sobre el nivel del mar
- Temperatura ambiente: -25 °C a +40 °C
- Humedad relativa: Promedio diario ≤ 95 %, promedio mensual ≤ 90 % (referencia a +20 °C)
- Condiciones ambientales: Libre de niebla salina intensa, contaminación industrial o atmósferas explosivas; sin vibraciones anormales ni choques mecánicos
- Protección contra rayos: Se requiere pararrayos de óxido de zinc a menos de 1 metro del punto de instalación
Datos técnicos
| Modelo | Relación nominal de tensión (V) |
Clase de precisión |
Potencia nominal (VA) |
Potencia límite (VA) |
Relación nominal de corriente (A) |
Potencia nominal del TC (VA) |
Nivel de aislamiento (kV) |
|---|---|---|---|---|---|---|---|
| JLSZW3-6 | 3000/100 6000/100 |
0,2 / 0,5 | 15 / 30 | 300 | 5~200/5 | 10 | 7,2/32/60 |
| JLSZW3-10 | 3000/100 6000/100 10000/100 |
0,2 / 0,5 | 15 / 30 | 300 | 5~200/5 | 10 | 12/42/75 |
Instalación y cableado
Diagrama de instalación
El transformador combinado deberá montarse sobre una base estable o soporte para poste con fijación mecánica segura. Las conexiones primarias se realizan mediante barras colectoras o terminales de cable, y los circuitos secundarios deben canalizarse a través de prensaestopas sellados con alivio de tensión. Se requiere obligatoriamente un pararrayos de óxido de zinc a menos de 1 metro de los bornes primarios según los requisitos de la norma GB. Un punto de cada circuito secundario (neutro del TT y secundario del TC) debe conectarse a tierra de forma fiable.
Dimensiones generales
| Dimensión | Valor (mm) |
|---|---|
| Altura | Aprox. 850 |
| Anchura | Aprox. 620 |
| Profundidad | Aprox. 380 |
| Base de montaje | 4 × Φ14, patrón 400 × 300 mm |
| Altura del borne primario | Aprox. 780 mm sobre la base |
Selección y preguntas frecuentes
Guía de selección
- Seleccione la relación de tensión del TT coincidente con la tensión nominal del sistema: 10000/100 V para sistemas de 10 kV, 6000/100 V para sistemas de 6 kV
- Elija la corriente primaria del TC según la carga continua y el rango de medición; relaciones estándar desde 5/5 A hasta 200/5 A
- Utilice clase de precisión 0,2 para el TT y 0,2S para el TC en aplicaciones de facturación; las clases 0,5 y 0,2 son aceptables para monitoreo general
- Seleccione la carga nominal del TT (15 VA o 30 VA) según la carga total conectada, incluyendo pérdidas en el cableado
- Verifique las capacidades de soporte a cortocircuito del TC (Ith = 100 × I1n durante 1 s, Idyn = 2,5 × Ith pico) frente a los niveles de falla del sistema
- Confirme que las condiciones de servicio exterior (temperatura, altitud, humedad) coincidan con las especificaciones del producto
Preguntas frecuentes
P1: ¿Cuáles son los límites ambientales para instalar este transformador combinado exterior?
Requiere instalación exterior con temperaturas ambiente entre -25 °C y +40 °C, y altitud no superior a 1000 m. Asegúrese de que el lugar esté libre de niebla salina intensa o atmósferas explosivas. Sujeto a confirmación para mayores altitudes.
P2: ¿Qué clase de precisión debo seleccionar para medición y protección?
El JLSZW3-10 ofrece clases de precisión 0,2 y 0,5. Utilice la clase 0,2 para medición de precisión y 0,5 para medición general. Confirme sus requisitos específicos de potencia nominal con nuestro equipo de ingeniería.
P3: ¿Cómo debo configurar la protección contra sobretensiones para este transformador de 10 kV?
Se requiere un pararrayos de óxido de zinc a menos de 1 metro del punto de instalación. Esto garantiza una coordinación adecuada del aislamiento para el nivel de aislamiento 12/42/75 kV. Verifique las especificaciones del pararrayos durante el diseño del proyecto.
P4: ¿Pueden personalizarse las relaciones de corriente y tensión para proyectos específicos?
Sí, el JLSZW3-10 admite relaciones estándar como 10000/100 V y 5~200/5 A. Están disponibles configuraciones de relación personalizadas sujetas a confirmación de fábrica. Proporcione sus requisitos exactos de primario y secundario al solicitar una cotización.
P5: ¿Qué pruebas de fábrica se realizan antes del envío de los transformadores de resina epoxi?
Se realizan pruebas rutinarias para verificar los parámetros técnicos antes del envío. Las pruebas de tipo específicas o certificaciones de terceros están sujetas a confirmación. Especifique sus requisitos exactos de pruebas al realizar el pedido.
P6: ¿Cuál es la aplicación principal del transformador combinado JLSZW3-10?
Está diseñado para sistemas de distribución eléctrica exterior que requieren medición simultánea de tensión y corriente. La construcción tipo seco con resina epoxi proporciona un rendimiento fiable en ubicaciones expuestas. Contáctenos para soporte técnico específico por aplicación.
P7: ¿Cuál es el nivel de aislamiento del modelo de 10 kV?
El JLSZW3-10 presenta un nivel de aislamiento de 12/42/75 kV. Este diseño tipo seco con resina epoxi garantiza una elevada rigidez dieléctrica para redes exteriores de 10 kV. Confirme las condiciones de sobretensión del sistema con nuestros ingenieros durante la selección.
