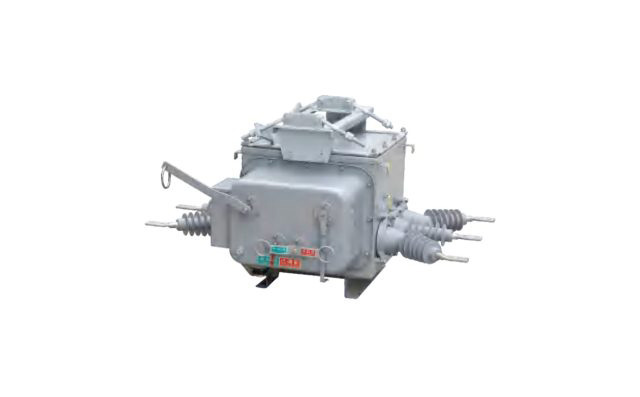

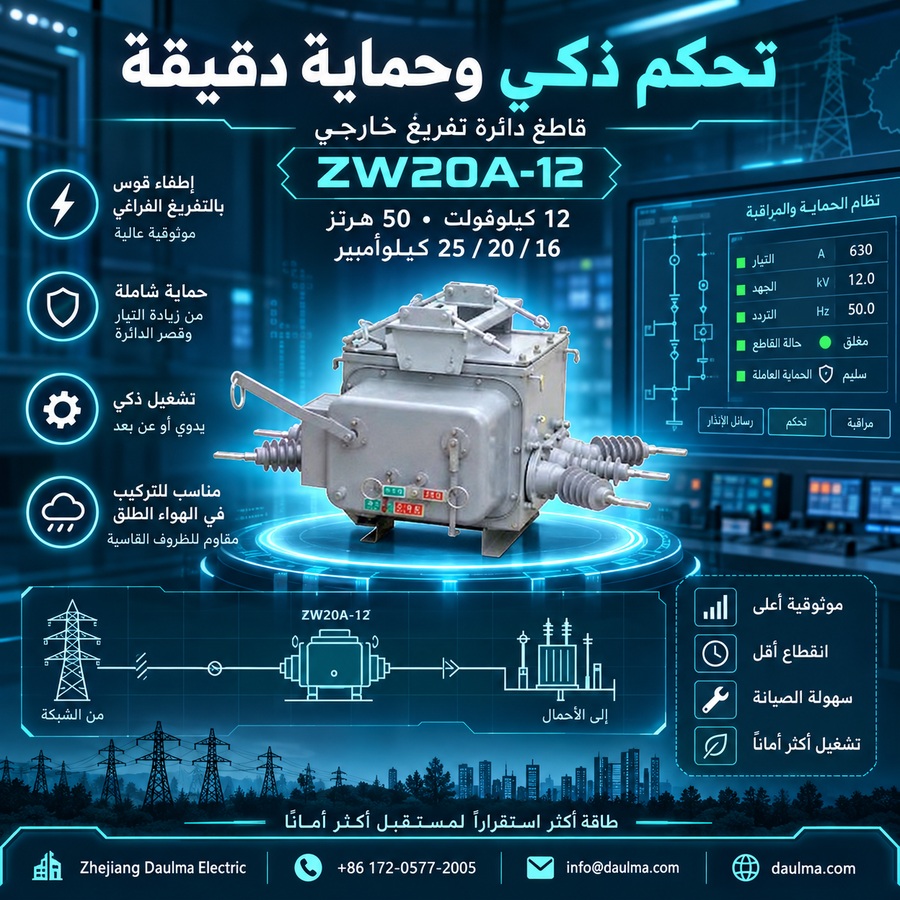

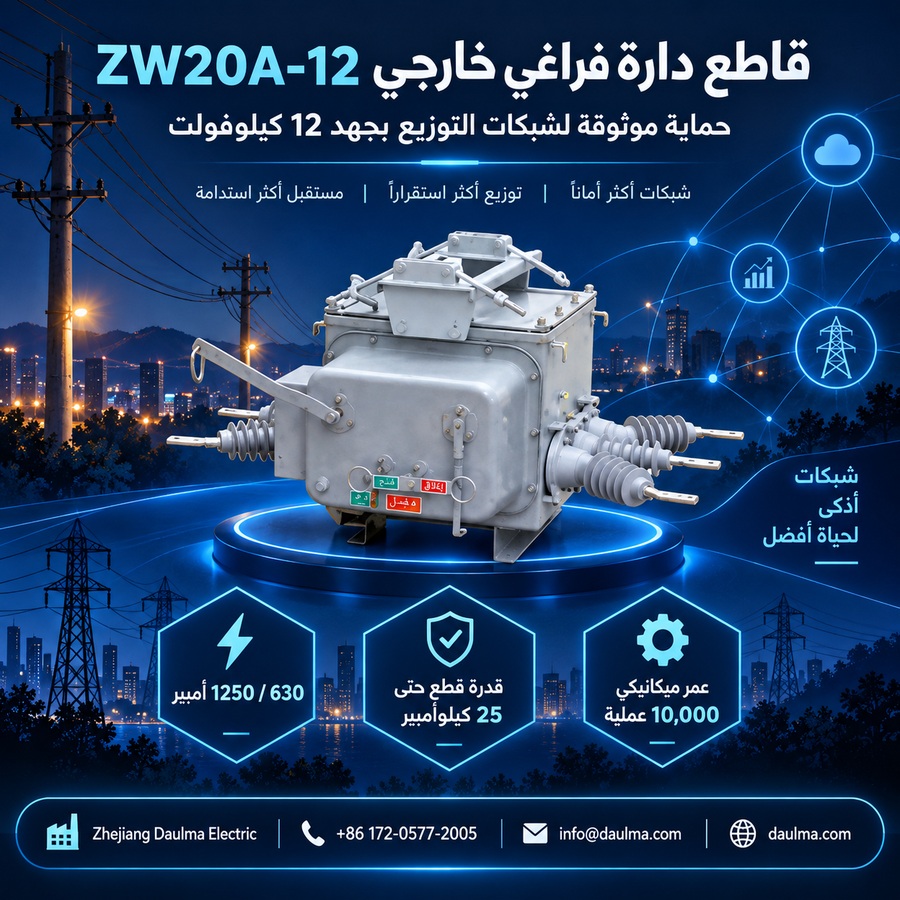

ZW20A-12 هو قاطع دارة فراغي خارجي مثبت على القطب مصمم لأنظمة توزيع الطاقة المتناوبة ثلاثية الأطوار بجهد 12 كيلوفولت وتردد 50 هرتز. ويُوفّر تحويلاً موثوقًا به وحمايةً من التيارات الحِملية، والحمولات الزائدة، وأعطال الدوائر القصيرة في المحطات الفرعية، والمصانع الصناعية، وشبكات الكهربة الريفية، وتطبيقات الشبكة الذكية. وقد صُمّم للتشغيل المتكرر، وهو يدعم المراقبة عن بُعد والتكامل مع أنظمة الأتمتة.
وبناءً على المنصة الموثوقة ZW20-12، يجمع ZW20A-12 بين تقنية إطفاء القوس الفراغي المتقدمة وعزل غاز SF6، مع اعتماد مبادئ هيكلية مستوحاة من تصميم Toshiba VSP5 الياباني. ويضمن ذلك قوة عازلية استثنائية، وإغلاقًا محكمًا، وعدم تسرب لغاز SF6، وأداءً ممتازًا مقاومًا للانفجار. ويضمن الغلاف المغلق تشغيلًا مستقرًا في الظروف البيئية القاسية—بما في ذلك الرطوبة العالية، والغبار، ومدى واسع من درجات الحرارة.
يتميز الجهاز بآلية زنبركية مدمجة ذات سلسلة دفع مباشرة وتفعيل متعدد المراحل لتعزيز الموثوقية الميكانيكية. ويستخدم مسار التيار الرئيسي هيكل تلامس على شكل سوار يتمدد داخليًا وينكمش خارجيًا لتقليل مقاومة التلامس والارتفاع الحراري. وتُسمّى الأطراف الأولية P1/P2 (مدخل/مخرج الطاقة)، بينما تُسمّى الأطراف الثانوية الخاصة بتوصيل محولات القياس S1/S2. تحذير: يجب دائمًا فصل التغذية وتوصيل النظام بالأرض قبل التعامل معه. تحقق من ضغط غاز SF6 (0.01 ميغاباسكال مقياس) أثناء التركيب. ولا تقم بالتشغيل أبدًا دون معدات الحماية الشخصية المناسبة.

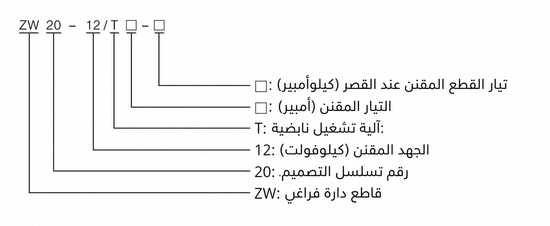

- ZW: قاطع دارة فراغي
- 20: رقم تصميم سلسلة المنتج
- 12: الجهد المقنن (12 كيلوفولت)
- T: آلية زنبركية
- المربع الأول: التيار المقنن (مثال: 630 أمبير)
- المربع الثاني: تيار القطع عند القصر المقنن (مثال: 20 كيلوأمبير)
المعطيات التقنية
ظروف التشغيل
يصلح ZW20A-12 للتركيب الخارجي في البيئات التي تستوفي الشروط التالية:
| درجة الحرارة المحيطة |
الارتفاع | الرطوبة النسبية |
شدة الزلازل |
بيئة التركيب |
|---|---|---|---|---|
| -40°م إلى +40°م | ≤1000 م | المتوسط اليومي ≤95% المتوسط الشهري ≤90% |
≤8 درجات | خالٍ من الحريق، الانفجار، التلوث الشديد، أو التآكل الكيميائي |

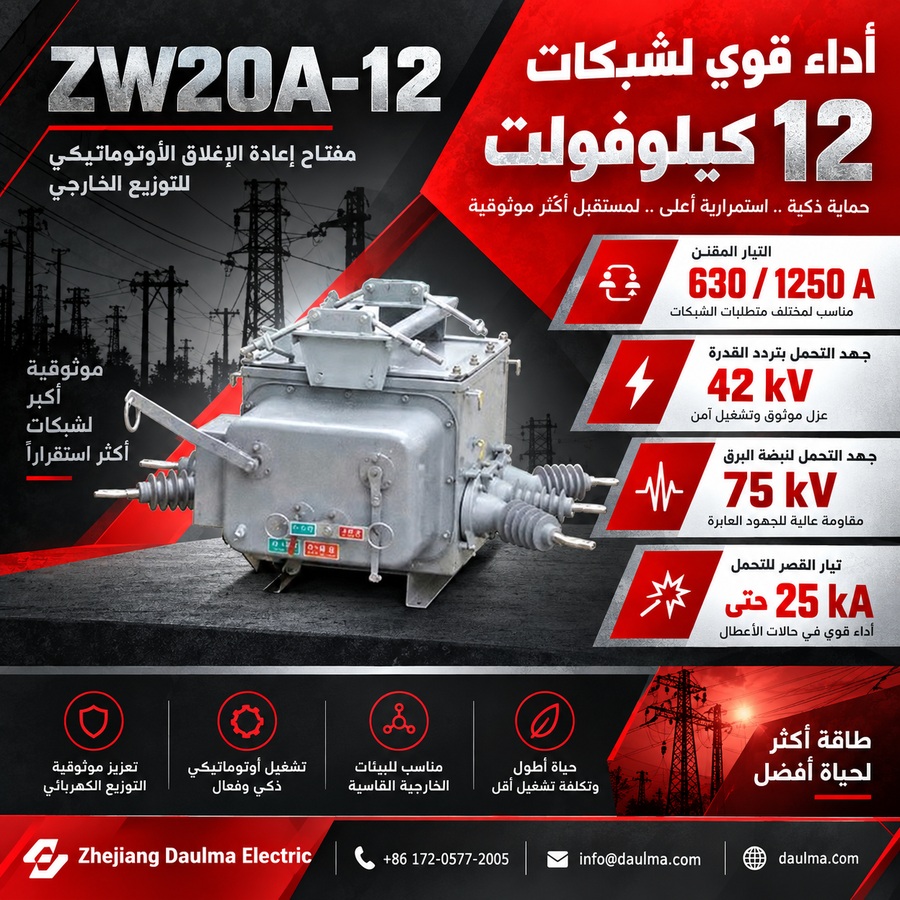

المعايير الفنية
| المعامل | القيمة |
|---|---|
| الجهد المقنن | 12 كيلوفولت |
| التردد المقنن | 50 هرتز |
| التيار المقنن | 630 أمبير / 1250 أمبير |
| تيار القطع عند القصر المقنن | 16 كيلوأمبير / 20 كيلوأمبير / 25 كيلوأمبير |
| تيار الإغلاق عند القصر المقنن (الذروة) | 40 كيلوأمبير / 50 كيلوأمبير / 63 كيلوأمبير |
| تيار التحمل القصير (3 ثوانٍ) | 16 كيلوأمبير / 20 كيلوأمبير / 25 كيلوأمبير |
| مستوى العزل المقنن (جهد ترددي لمدة دقيقة واحدة) | 42 كيلوفولت |
| مستوى العزل المقنن (جهد الصاعقة) | 75 كيلوفولت |
| العمر الميكانيكي | 10,000 عملية |
| العمر الكهربائي (عند التيار المقنن) | 10,000 عملية |
| ضغط ملء غاز SF6 (مقياس، عند 20°م) | 0.01 ميغاباسكال |
التركيب والتوصيلات

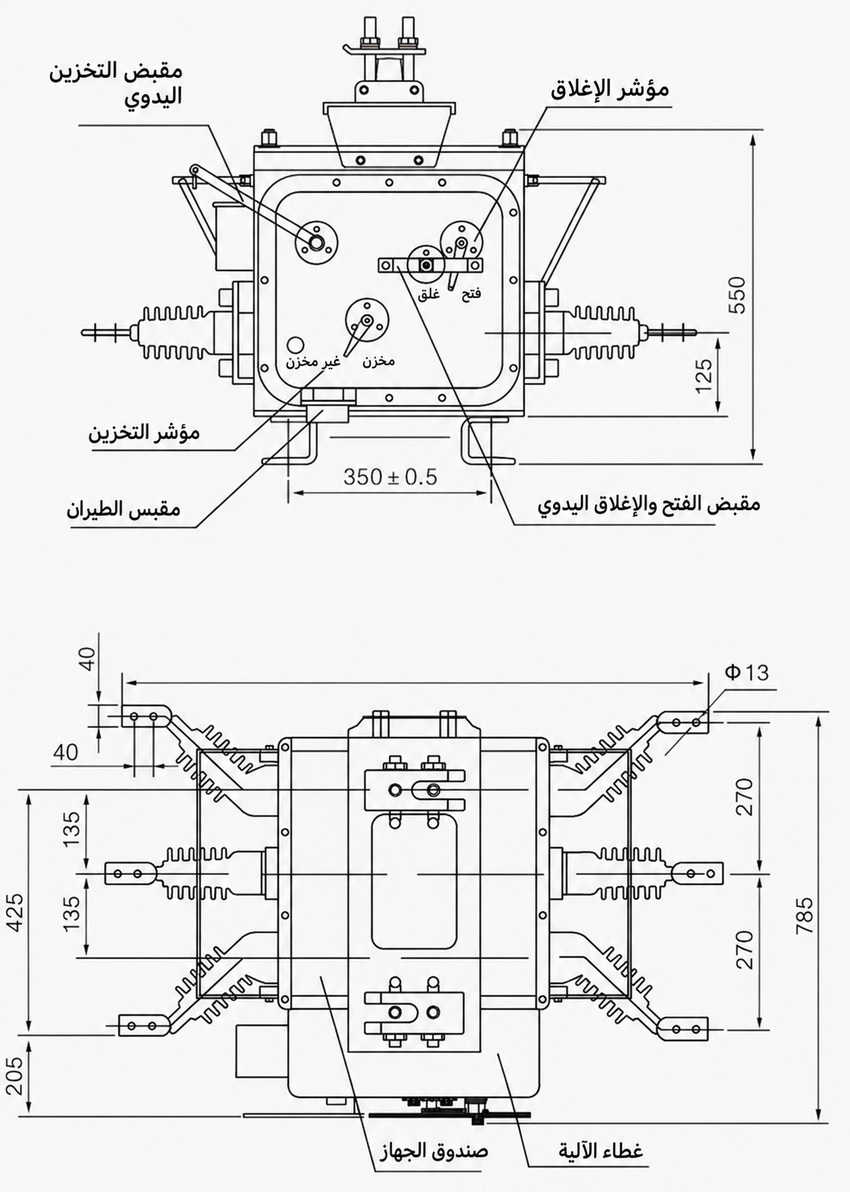

أبعاد التركيب
صُمم ZW20A-12 للتثبيت القياسي على الأعمدة مع تباعد واضح بين الأطوار ونقاط تثبيت آمنة.
| البعد | القيمة (مم) |
|---|---|
| الارتفاع الكلي | 1850 |
| العرض الكلي (بين الأطوار) | 630 |
| ارتفاع حامل التثبيت | 1200 |
| تباعد الأطراف الأولية (P1–P2) | 350 |
| حجم لوحة الأطراف الثانوية | 120 × 80 |
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختر التيار المقنن (630 أمبير أو 1250 أمبير) بناءً على طلب الحمل المستمر واحتياجات التوسع المستقبلية.
- حدد سعة قطع التيار القصير (16/20/25 كيلوأمبير) وفقًا لمستوى العطل المتوقع عند نقطة التركيب.
- تأكد من توافق درجة الحرارة المحيطة والارتفاع مع حدود ظروف التشغيل؛ قد يلزم تخفيض التحميل فوق 1000 متر.
- تحقق من التوافق مع مرحلات التحكم والحماية الحالية عبر الأطراف الثانوية S1/S2.
- تأكد من أن قوة القطب وتجهيزات التثبيت تفي بمتطلبات الأحمال الميكانيكية الناتجة عن الرياح والتجمد.
- يفضّل اختيار الموديلات المزودة بواجهات أتمتة متكاملة (مثل الشحن بالمحرك، المدخلات/المخرجات عن بُعد) لنشرها في الشبكات الذكية.
- تحقق دائمًا من ضغط غاز SF6 (0.01 ميغاباسكال عند 20°م) عند الاستلام وبعد التركيب.
الأسئلة الشائعة
س1: ما تيار القطع عند القصر المتاح لقاطع ZW20A-12؟
يتوفر بتيارات قطع 16 أو 20 أو 25 كيلوأمبير. يجب تحديد تيار القصر الفعلي في الشبكة لضمان اختيار الطراز المناسب. تواصل معنا لتأكيد المواصفات.
س2: هل يصلح هذا القاطع للتركيب في المناطق شديدة البرودة؟
نعم، يعمل بكفاءة في درجات حرارة تتراوح بين -40°م و +40°م. يُشترط ألا يتجاوز الارتفاع 1000 متر وأن تكون البيئة خالية من التآكل.
س3: كيف تضمن المصنع جودة قواطع الفراغ قبل الشحن؟
يُجرى فحص العزل وقياس ضغط غاز SF6 كاختبارات روتينية. تُرفق تقارير الاختبار وشهادات المطابقة مع كل شحنة. اطلب نسخة من التقارير مسبقاً.
س4: أي مستوى عزل يتحمله قاطع الدارة الفراغي عند الصاعقة؟
يتحمل القاطع جهد صاعقة 75 كيلوفولت وجهد ترددي 42 كيلوفولت. يُحافظ على هذا المستوى باستخدام غاز SF6 بضغط 0.01 ميغاباسكال.
س5: أين يُفضل تركيب قاطع ZW20A-12 حسب ظروف التشغيل؟
يُركب خارجياً في شبكات التوزيع بجهد 12 كيلوفولت. يجب أن تكون البيئة خالية من الحريق أو التلوث الشديد، مع التأكد من أن شدة الزلازل لا تتجاوز 8 درجات.
س6: متى يُفضل استخدام قاطع الدارة الفراغي الخارجي ZW20A-12؟
يُفضل استخدامه في شبكات التوزيع الخارجية بجهد 12 كيلوفولت لحماية المحولات والخطوط الهوائية. يتحمل تيار قصر حتى 25 كيلوأمبير بعمر ميكانيكي 10,000 عملية.
