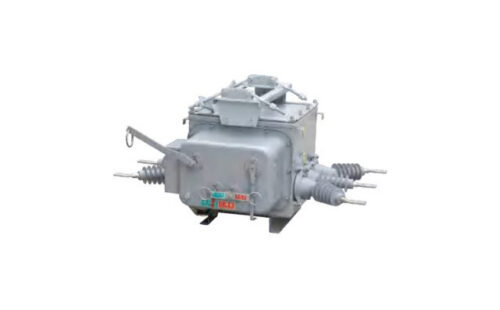

ZW20A-12 ialah pemutus litar vakum luar berpaksi tiang bertegangan tinggi yang direka untuk sistem pengagihan kuasa AC tiga fasa 12kV, 50Hz. Ia memberikan pensuisan boleh percaya serta perlindungan terhadap arus beban, lebihan beban, dan kerosakan litar pintas di sub-stesen, loji perindustrian, rangkaian elektrifikasi luar bandar, dan aplikasi grid pintar. Direka untuk operasi kerap, ia menyokong pemantauan jauh dan integrasi automasi.
Berdasarkan platform ZW20-12 yang telah terbukti, ZW20A-12 menggabungkan pemadam busur vakum maju dengan penebat gas SF6, menggunakan prinsip struktur reka bentuk Toshiba VSP5 dari Jepun. Ini memastikan kekuatan dielektrik yang cemerlang, pengedapan hermetik, tiada kebocoran SF6, dan prestasi tahan letupan yang kukuh. Enklosur kedap menjamin operasi stabil dalam keadaan persekitaran ekstrem—termasuk kelembapan tinggi, habuk, dan julat suhu yang luas.
Unit ini dilengkapi mekanisme pegas padat dengan pemacu rantai langsung dan pemutusan berperingkat untuk meningkatkan kebolehpercayaan mekanikal. Laluan arus utamanya menggunakan struktur sentuh gelang tangan dengan pengembangan dalaman dan pengecutan luaran bagi mengurangkan rintangan sentuh dan kenaikan suhu. Terminal utama dilabelkan P1/P2 (input/output kuasa), manakala terminal sekunder untuk sambungan transformer instrumen ditandakan S1/S2. Amaran: Sentiasa nyahaktifkan dan pentanahkan sistem sebelum mengendalikannya. Sahkan tekanan SF6 (0.01 MPa tolok) semasa pemasangan. Jangan sekali-kali beroperasi tanpa peralatan perlindungan diri yang sesuai.
- ZW: Pemutus litar vakum
- 20: Nombor reka bentuk siri produk
- 12: Voltan kadar (12 kV)
- T: Mekanisme beroperasi pegas
- Peti Pertama □: Arus kadar (cth., 630 A)
- Peti Kedua □: Arus putus litar pintas kadar (cth., 20 kA)
Parameter teknikal
Keadaan Perkhidmatan
ZW20A-12 sesuai untuk pemasangan luar di persekitaran yang memenuhi syarat berikut:
| Suhu Persekitaran |
Altitud | Kelembapan Relatif |
Keamatan Gempa Bumi |
Persekitaran Pemasangan |
|---|---|---|---|---|
| -40°C hingga +40°C | ≤1000 m | Purata harian ≤95% Purata bulanan ≤90% |
≤8 darjah | Tiada kebakaran, letupan, pencemaran teruk, atau kakisan kimia |
Parameter Teknikal
| Parameter | Nilai |
|---|---|
| Voltan kadar | 12 kV |
| Frekuensi kadar | 50 Hz |
| Arus kadar | 630 A / 1250 A |
| Arus putus litar pintas kadar | 16 kA / 20 kA / 25 kA |
| Arus pembuatan litar pintas kadar (puncak) | 40 kA / 50 kA / 63 kA |
| Arus tahanan jangka pendek kadar (3s) | 16 kA / 20 kA / 25 kA |
| Tahap penebatan kadar (frekuensi kuasa 1 minit) | 42 kV |
| Tahap penebatan kadar (impuls kilat) | 75 kV |
| Hayat mekanikal | 10,000 operasi |
| Hayat elektrikal (pada arus kadar) | 10,000 operasi |
| Tekanan pengisian gas SF6 (tolok, 20°C) | 0.01 MPa |
Pemasangan dan pendawaian
Dimensi Pemasangan
ZW20A-12 direka untuk pemasangan piawai pada tiang dengan ruang fasa yang jelas dan titik pengikat selamat.
| Dimensi | Nilai (mm) |
|---|---|
| Tinggi keseluruhan | 1850 |
| Lebar keseluruhan (fasa ke fasa) | 630 |
| Tinggi pendakap pemasangan | 1200 |
| Ruang terminal utama (P1–P2) | 350 |
| Saiz blok terminal sekunder | 120 × 80 |
Pemilihan dan Soalan Lazim
Panduan Pemilihan
- Pilih arus kadar (630A atau 1250A) berdasarkan permintaan beban berterusan dan keperluan pengembangan masa depan.
- Pilih kapasiti putus litar pintas (16/20/25 kA) mengikut tahap kerosakan prospektif di titik pemasangan.
- Pastikan suhu persekitaran dan altitud mematuhi had keadaan perkhidmatan; penurunan kadar mungkin diperlukan di atas 1000m.
- Sahkan keserasian dengan relay kawalan dan perlindungan sedia ada melalui terminal sekunder S1/S2.
- Sahkan kekuatan tiang dan perkakasan pemasangan memenuhi keperluan beban mekanikal untuk beban angin dan ais.
- Utamakan model dengan antara muka automasi terbina (cth., cas bermotor, I/O jauh) untuk penyahgunaan grid pintar.
- Sentiasa sahkan tekanan SF6 (0.01 MPa pada 20°C) ketika penerimaan dan selepas pemasangan.
Soalan Lazim
Q1: Bolehkah ZW20A-12 digunakan di kawasan pantai atau persekitaran berkadar garam tinggi?
Walaupun reka bentuk kedap hermetiknya menawarkan rintangan kakisan yang cemerlang, pendedahan berpanjangan kepada semburan garam mungkin memberi kesan kepada komponen logam luaran. Gunakan salutan anti-kakisan pilihan atau perkakasan keluli tahan karat di kawasan pantai teruk.
Q2: Apakah selang masa penyelenggaraan untuk pemutus litar ini?
Di bawah keadaan operasi normal, ZW20A-12 tidak memerlukan penyelenggaraan rutin selama 10 tahun disebabkan oleh pemutus vakum kedap dan penebat SF6. Walau bagaimanapun, pemeriksaan visual berkala dan pengesahan tekanan SF6 disyorkan setiap tahun.
Q3: Adakah operasi manual mungkin jika motor gagal?
Ya. Mekanisme beroperasi pegas termasuk pemegang cas manual dan butang buka/tutup tempatan, membolehkan operasi manual sepenuhnya semasa gangguan bekalan kuasa atau kegagalan motor.
Q4: Bagaimana saya menyambungkan relay perlindungan ke ZW20A-12?
Relay perlindungan disambungkan ke terminal sekunder S1/S2, yang menyediakan isyarat arus daripada transformer arus terbina (biasanya output 5A atau 1A). Pastikan beban relay dan kelas ketepatan sepadan dengan spesifikasi TA.
Q5: Apa yang berlaku jika tekanan SF6 jatuh di bawah 0.01 MPa?
Tekanan SF6 rendah menjejaskan integriti penebatan dan boleh menyebabkan kilat dalaman. Pemutus litar tidak boleh dioperasikan jika tekanan jatuh di bawah tahap yang ditetapkan. Isi semula menggunakan gas SF6 bersijil dan periksa kebocoran sebelum menghidupkan semula.
Frequently Asked Questions
Q1: Bagaimanakah had altitud dan suhu persekitaran untuk pemasangan luar ZW20A-12?
Ia sesuai untuk altitud ≤1000m dan suhu -40°C hingga +40°C. Kelembapan relatif purata harian tidak melebihi 95%. Sila nyatakan syarat tapak khusus untuk pengesahan kilang.
Q2: Apakah kapasiti arus putus litar pintas bagi model ZW20A-12?
Kapasiti arus putus litar pintas kadar adalah 16 kA, 20 kA, atau 25 kA. Arus pembuatan puncak pula adalah 40 kA hingga 63 kA. Pilih rating yang betul berdasarkan analisis sistem.
Q3: Berapakah jangka hayat mekanikal dan elektrikal bagi ZW20A-12?
Pemutus litar ini menawarkan 10,000 operasi untuk kedua-dua hayat mekanikal dan elektrikal pada arus kadar. Tahap penebatan impuls kilat adalah 75 kV. Hubungi kami untuk spesifikasi hayat lanjut.
Q4: Bolehkah arus kadar 630A atau 1250A dipilih mengikut keperluan projek?
Ya, ZW20A-12 tersedia dengan pilihan arus kadar 630 A atau 1250 A. Frekuensi kadar standard ialah 50 Hz. Sila nyatakan pilihan arus semasa membuat pesanan.
Q5: Adakah ujian kilang dijalankan sebelum penghantaran untuk model ini?
Pelaksanaan ujian kilang tertakluk kepada spesifikasi projek dan piawaian yang diminta. Parameter penebatan seperti 42 kV dan 75 kV perlu disahkan. Hubungi kami untuk butiran protokol ujian penuh.
Q6: Untuk aplikasi sistem pengagihan manakah pemutus litar luar ZW20A-12 sesuai?
Ia direka untuk sistem pengagihan kuasa tegangan tinggi luaran 12 kV. Voltan kadar ialah 12 kV dengan tahap penebatan frekuensi kuasa 42 kV. Hubungi Daulma untuk detail aplikasi.
