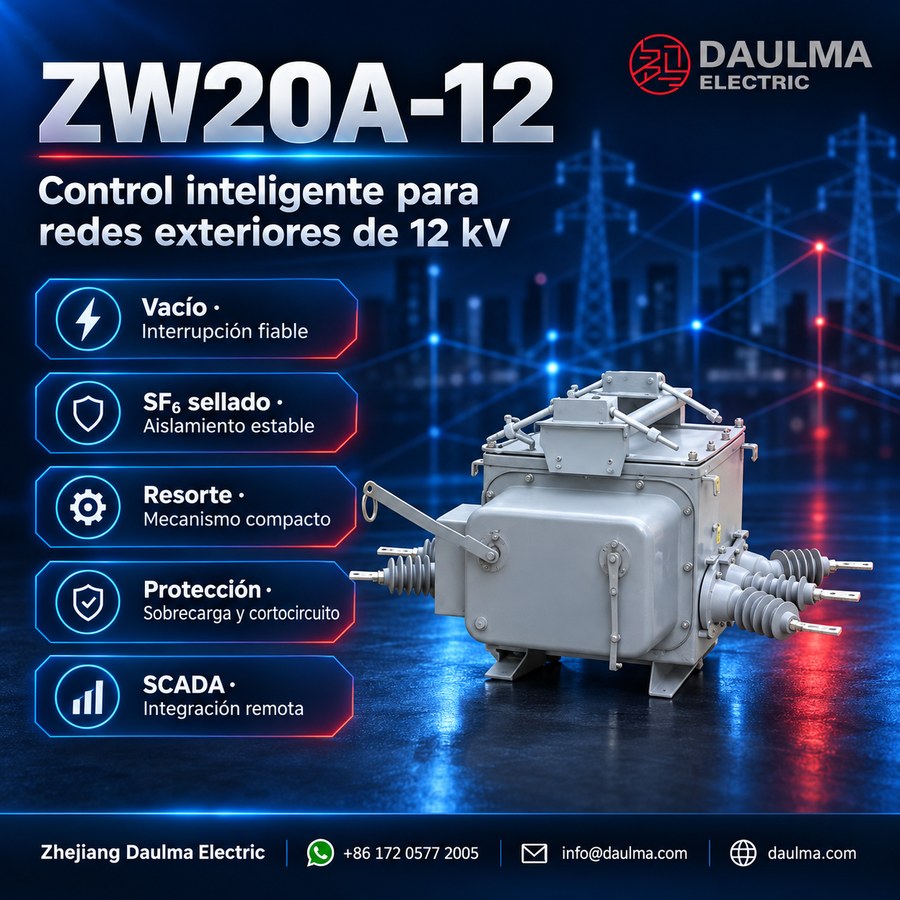

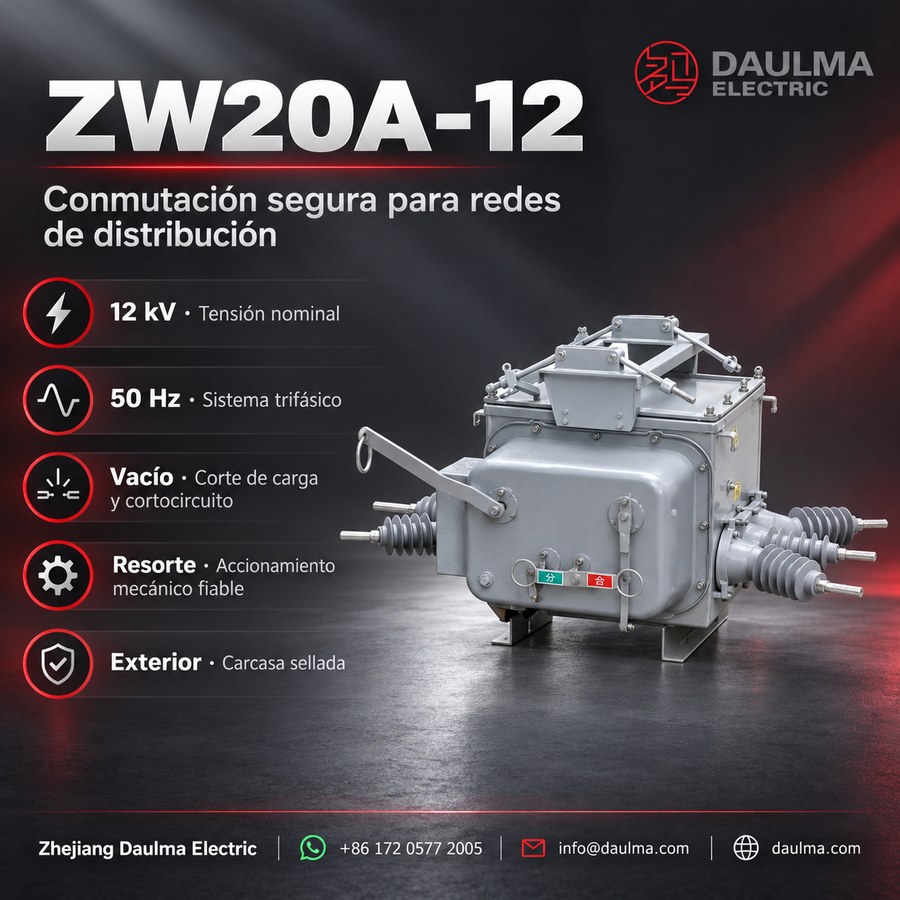

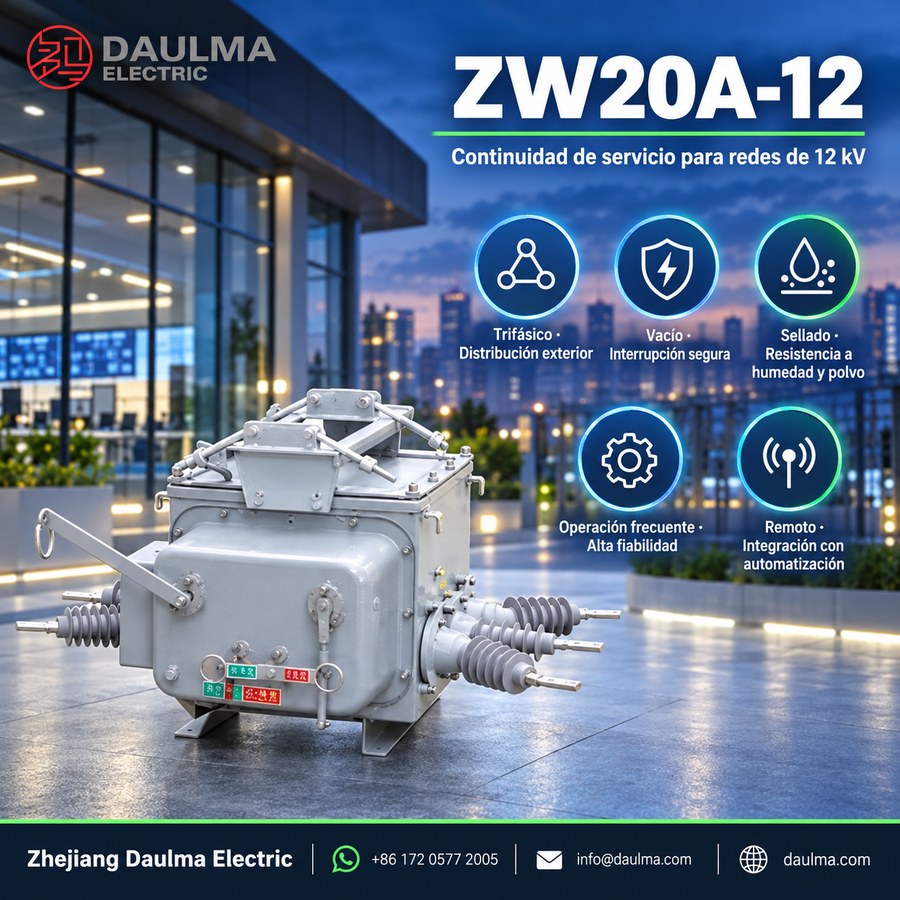

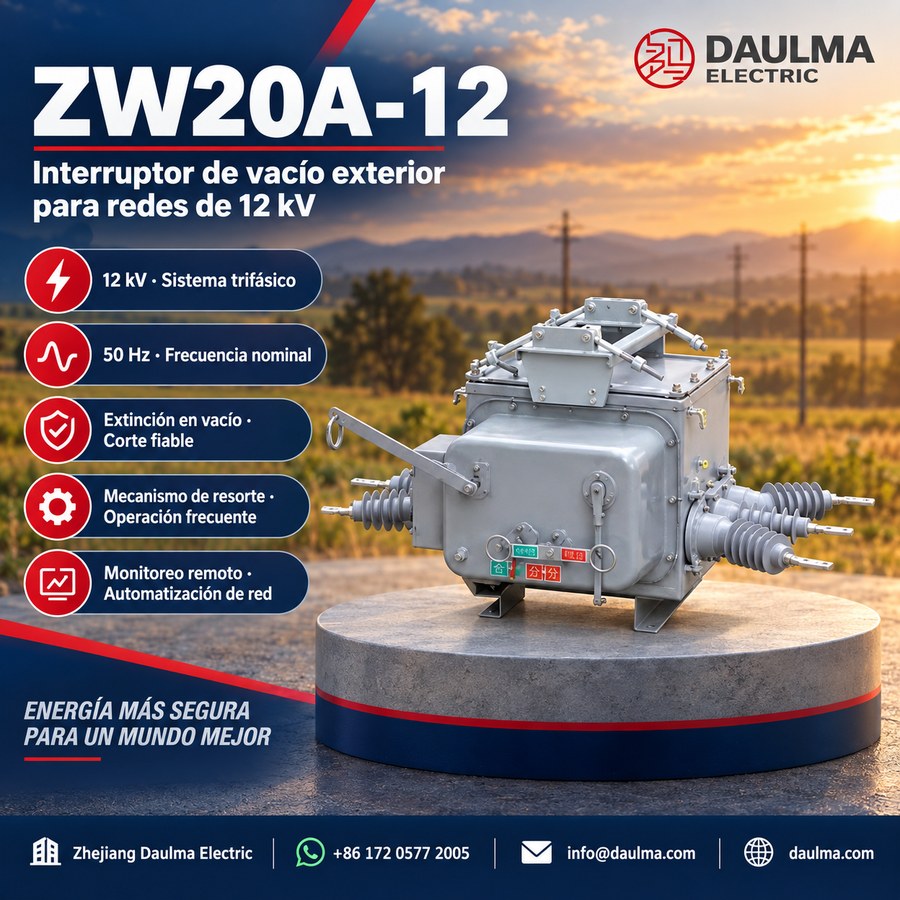

El ZW20A-12 es un interruptor de vacío de alta tensión para montaje en poste, diseñado para sistemas trifásicos de distribución de energía de 12 kV y 50 Hz. Proporciona conmutación fiable y protección contra corrientes de carga, sobrecargas y fallas por cortocircuito en subestaciones, plantas industriales, redes de electrificación rural y aplicaciones de red inteligente. Diseñado para operación frecuente, admite monitoreo remoto e integración con sistemas de automatización.

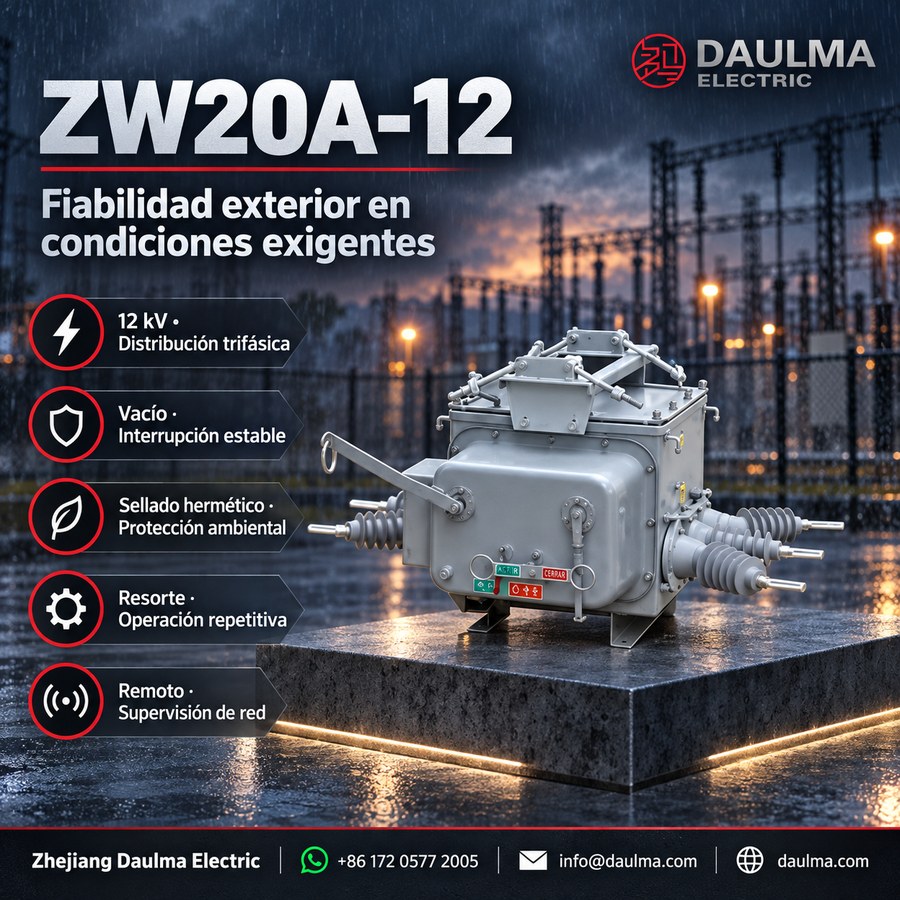

Basado en la plataforma consolidada ZW20-12, el ZW20A-12 combina extinción avanzada de arco en vacío con aislamiento en gas SF6, adoptando principios estructurales del diseño japonés Toshiba VSP5. Esto garantiza una excepcional rigidez dieléctrica, sellado hermético, cero fugas de SF6 y sólido desempeño antideflagrante. La carcasa sellada asegura funcionamiento estable en condiciones ambientales extremas —incluyendo alta humedad, polvo y amplios rangos de temperatura—.
La unidad incorpora un mecanismo compacto accionado por resorte con transmisión directa por cadena y disparo multietapa para mayor fiabilidad mecánica. Su trayectoria principal de corriente emplea una estructura de contacto tipo brazalete con expansión interna y contracción externa, reduciendo la resistencia de contacto y el calentamiento térmico. Los terminales primarios están identificados como P1/P2 (entrada/salida de potencia), mientras que los terminales secundarios para conexión de transformadores instrumentales se marcan como S1/S2. Advertencia: Desenergice y ponga a tierra siempre el sistema antes de manipularlo. Verifique la presión de SF6 (0,01 MPa manométricos) durante la instalación. Nunca opere sin el equipo de protección personal adecuado.
- ZW: Interruptor de vacío
- 20: Número de diseño de la serie del producto
- 12: Tensión nominal (12 kV)
- T: Mecanismo accionado por resorte
- Primer □: Corriente nominal (p. ej., 630 A)
- Segundo □: Corriente nominal de interrupción de cortocircuito (p. ej., 20 kA)
Parámetros técnicos
Condiciones de Servicio
El ZW20A-12 es apto para instalación al aire libre en entornos que cumplan las siguientes condiciones:
| Temperatura ambiente |
Altitud | Humedad relativa |
Intensidad sísmica |
Entorno de instalación |
|---|---|---|---|---|
| -40 °C a +40 °C | ≤1000 m | Promedio diario ≤95% Promedio mensual ≤90% |
≤8 grados | Sin fuego, explosión, contaminación severa ni corrosión química |
Parámetros Técnicos
| Parámetro | Valor |
|---|---|
| Tensión nominal | 12 kV |
| Frecuencia nominal | 50 Hz |
| Corriente nominal | 630 A / 1250 A |
| Corriente nominal de interrupción de cortocircuito | 16 kA / 20 kA / 25 kA |
| Corriente nominal de cierre de cortocircuito (pico) | 40 kA / 50 kA / 63 kA |
| Corriente soportable nominal de corta duración (3 s) | 16 kA / 20 kA / 25 kA |
| Nivel nominal de aislamiento (tensión de frecuencia industrial, 1 min) | 42 kV |
| Nivel nominal de aislamiento (impulso atmosférico) | 75 kV |
| Vida mecánica | 10 000 operaciones |
| Vida eléctrica (a corriente nominal) | 10 000 operaciones |
| Presión de llenado de gas SF6 (manométrica, 20 °C) | 0,01 MPa |
Instalación y cableado
Dimensiones de Instalación
El ZW20A-12 está diseñado para montaje estándar en poste, con separación clara entre fases y puntos de anclaje seguros.
| Dimensión | Valor (mm) |
|---|---|
| Altura total | 1850 |
| Anchura total (entre fases) | 630 |
| Altura de la ménsula de montaje | 1200 |
| Separación entre terminales primarios (P1–P2) | 350 |
| Tamaño del bloque de terminales secundarios | 120 × 80 |
Selección y preguntas frecuentes
Guía de Selección
- Seleccione la corriente nominal (630 A o 1250 A) según la demanda de carga continua y las necesidades futuras de expansión.
- Elija la capacidad de interrupción de cortocircuito (16/20/25 kA) de acuerdo con el nivel de falla previsto en el punto de instalación.
- Asegúrese de que la temperatura ambiente y la altitud cumplan con los límites de las condiciones de servicio; puede requerirse corrección por altitud superior a 1000 m.
- Verifique la compatibilidad con relés de control y protección existentes mediante los terminales secundarios S1/S2.
- Confirme que la resistencia del poste y el hardware de montaje cumplan con los requisitos de carga mecánica por viento y hielo.
- Preferir modelos con interfaces integradas de automatización (p. ej., carga motorizada, E/S remotas) para despliegue en redes inteligentes.
- Valide siempre la presión de SF6 (0,01 MPa a 20 °C) al recibir el equipo y tras la instalación.
Frequently Asked Questions
Q1: ¿Se puede instalar este interruptor de vacío en zonas de alta altitud?
Sí, sujeto a confirmación del proyecto. El modelo ZW20A-12 está diseñado para altitudes hasta 1000 m. Consulte a fábrica para instalaciones a mayor altura.
Q2: ¿Cuál es la corriente de interrupción de cortocircuito disponible?
Ofrece capacidades de 16 kA, 20 kA o 25 kA. Seleccione el valor según los cálculos de su red de 12 kV. Confirme la especificación exacta al realizar el pedido.
Q3: ¿Qué ensayos de fábrica se ejecutan antes del envío?
Se realizan pruebas de rutina incluyendo aislamiento a 42 kV y verificación mecánica. Cada unidad está garantizada para 10 000 ciclos de vida eléctrica. Solicite el certificado de pruebas para su licitación.
Q4: ¿Para qué tipo de redes eléctricas se utiliza este equipo?
Es un interruptor para montaje en poste en redes de distribución aérea de 12 kV y 50 Hz. Utiliza aislamiento en gas SF6 a 0,01 MPa. Contacte para obtener fichas técnicas de aplicación.
Q5: ¿Cómo afecta la temperatura ambiente extrema a la vida útil?
El equipo soporta rangos de -40 °C a +40 °C sin degradación. Garantiza 10 000 operaciones mecánicas y eléctricas en estas condiciones. Verifique las condiciones climáticas locales antes de la instalación.
Q6: ¿Está disponible la configuración de corriente nominal en 1250 A?
Sí, el equipo se fabrica en versiones de 630 A y 1250 A. La selección depende de la carga máxima de su red. Confirme la corriente requerida con nuestro equipo comercial.
