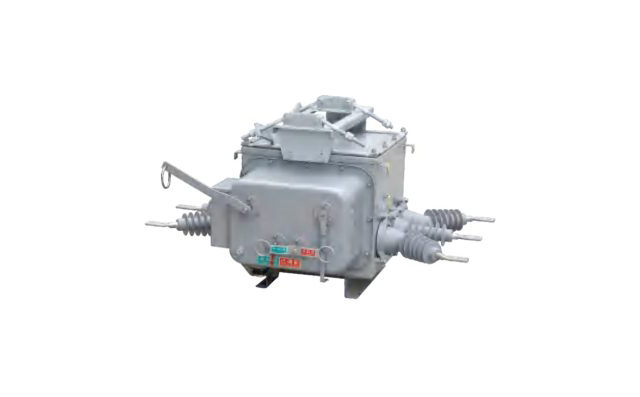

Выключатель ZW20A-12 — это вакуумный выключатель наружной установки для трехфазных распределительных сетей переменного тока напряжением 12 кВ и частотой 50 Гц. Он обеспечивает надежную коммутацию и защиту от рабочих токов, перегрузок и токов короткого замыкания в подстанциях, промышленных предприятиях, сетях сельской электрификации и интеллектуальных энергосистемах. Конструкция выключателя рассчитана на частые операции и поддерживает интеграцию с системами дистанционного мониторинга и автоматизации.
На базе проверенной платформы ZW20-12 выключатель ZW20A-12 сочетает передовую технологию гашения дуги в вакууме с изоляцией элегазом (SF6), используя конструктивные принципы японского выключателя Toshiba VSP5. Это обеспечивает высокую электрическую прочность, герметичность корпуса, отсутствие утечек SF6 и надежную взрывобезопасность. Герметичный корпус гарантирует стабильную работу в экстремальных условиях окружающей среды — при высокой влажности, запыленности и широком диапазоне температур.
Аппарат оснащен компактным пружинным приводом с прямым цепным приводом и многоступенчатым расцеплением для повышения механической надежности. Основная токоведущая цепь выполнена по схеме «внутреннее расширение – внешнее сжатие» с браслетным контактом, что снижает контактное сопротивление и нагрев. Первичные выводы обозначены как P1/P2 (вход/выход питания), а вторичные выводы для подключения измерительных трансформаторов — как S1/S2. Предупреждение: Перед обслуживанием всегда отключайте оборудование и заземляйте его. При монтаже проверяйте давление SF6 (0,01 МПа по манометру). Никогда не работайте без средств индивидуальной защиты.

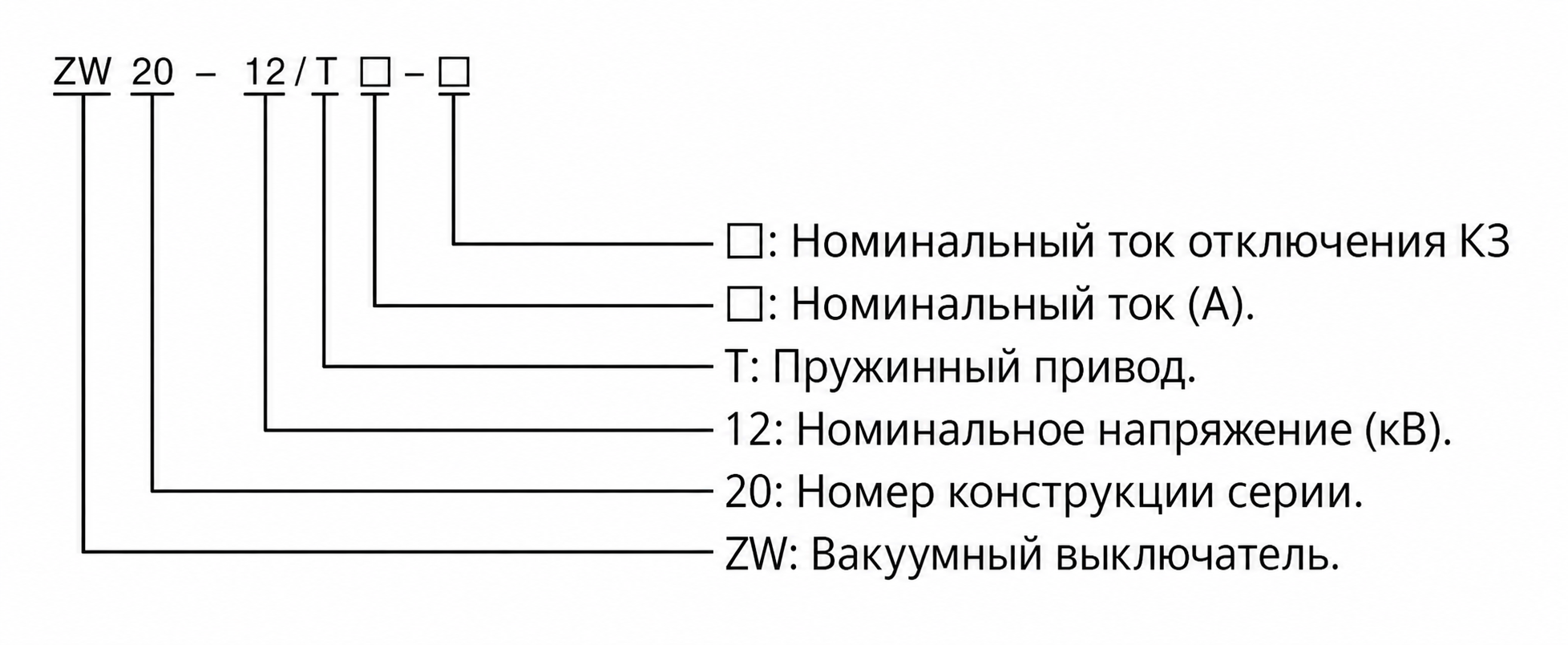

- ZW: Вакуумный выключатель
- 20: Номер серии изделия
- 12: Номинальное напряжение (12 кВ)
- T: Пружинный привод
- Первый □: Номинальный ток (например, 630 А)
- Второй □: Номинальный ток отключения короткого замыкания (например, 20 кА)
Технические параметры
Условия эксплуатации
Выключатель ZW20A-12 предназначен для наружной установки в условиях, соответствующих следующим требованиям:
| Температура окружающей среды |
Высота над уровнем моря |
Относительная влажность |
Сейсмическая активность |
Условия установки |
|---|---|---|---|---|
| от –40°C до +40°C | ≤1000 м | Среднесуточная ≤95% Среднемесячная ≤90% |
≤8 баллов | Без пожаро- и взрывоопасных веществ, сильнозагрязненной среды и химической коррозии |
Технические параметры
| Параметр | Значение |
|---|---|
| Номинальное напряжение | 12 кВ |
| Номинальная частота | 50 Гц |
| Номинальный ток | 630 А / 1250 А |
| Номинальный ток отключения КЗ | 16 кА / 20 кА / 25 кА |
| Номинальный ток включения КЗ (амплитудное значение) | 40 кА / 50 кА / 63 кА |
| Номинальный ток термической стойкости (3 с) | 16 кА / 20 кА / 25 кА |
| Номинальный уровень изоляции (промышленная частота, 1 мин) | 42 кВ |
| Номинальный уровень изоляции (грозовой импульс) | 75 кВ |
| Механический ресурс | 10 000 циклов |
| Коммутационный ресурс (при номинальном токе) | 10 000 циклов |
| Давление заполнения SF6 (манометрическое, при 20°C) | 0,01 МПа |
Установка и подключение
Габаритные размеры для монтажа
Выключатель ZW20A-12 предназначен для стандартного монтажа на опоре с четким межфазным расстоянием и надежными точками крепления.
| Размер | Значение (мм) |
|---|---|
| Общая высота | 1850 |
| Общая ширина (межфазное расстояние) | 630 |
| Высота монтажного кронштейна | 1200 |
| Расстояние между первичными выводами (P1–P2) | 350 |
| Размер клеммной колодки вторичных цепей | 120 × 80 |
Подбор и частые вопросы
Руководство по выбору
- Выбирайте номинальный ток (630 А или 1250 А) исходя из постоянной нагрузки и возможного будущего расширения.
- Подбирайте отключающую способность при коротком замыкании (16/20/25 кА) в соответствии с ожидаемым уровнем тока КЗ в точке установки.
- Убедитесь, что температура окружающей среды и высота над уровнем моря соответствуют условиям эксплуатации; при высоте свыше 1000 м может потребоваться дерейтинг.
- Проверьте совместимость с существующими реле управления и защиты через вторичные выводы S1/S2.
- Убедитесь, что прочность опоры и крепежные элементы выдерживают механические нагрузки от ветра и гололеда.
- Для интеллектуальных сетей рекомендуется выбирать модели с интерфейсами автоматизации (например, с моторным взводом пружины и удаленными входами/выходами).
- Обязательно проверяйте давление SF6 (0,01 МПа при 20°C) при получении оборудования и после монтажа.
Часто задаваемые вопросы
В1: Можно ли использовать ZW20A-12 в прибрежных или соленых условиях?
Несмотря на герметичную конструкцию, обеспечивающую отличную коррозионную стойкость, длительное воздействие солевого тумана может повлиять на внешние металлические части. В условиях сильной агрессивности рекомендуется применять дополнительные антикоррозионные покрытия или крепеж из нержавеющей стали.
В2: Каков интервал технического обслуживания этого выключателя?
При нормальных условиях эксплуатации ZW20A-12 не требует регулярного ТО в течение 10 лет благодаря герметичному вакуумному дугогасительному устройству и элегазовой изоляции. Однако ежегодно рекомендуется проводить визуальный осмотр и проверку давления SF6.
В3: Возможна ли ручная операция при отказе двигателя?
Да. Пружинный привод оснащен ручным рычагом взвода и кнопками местного включения/отключения, что позволяет полностью управлять выключателем вручную при отсутствии питания или отказе двигателя.
В4: Как подключить реле защиты к ZW20A-12?
Реле защиты подключаются к вторичным выводам S1/S2, которые подают токовые сигналы от встроенных трансформаторов тока (обычно с выходом 5 А или 1 А). Убедитесь, что полное сопротивление реле и класс точности соответствуют характеристикам ТТ.
В5: Что происходит при падении давления SF6 ниже 0,01 МПа?
Низкое давление SF6 снижает изоляционную прочность и может привести к внутреннему пробою. Эксплуатация выключателя при давлении ниже указанного недопустима. Перед повторным включением необходимо восстановить давление сертифицированным SF6 и проверить герметичность на утечки.
Часто задаваемые вопросы
Q1: Подходит ли выключатель ZW20A-12 для среды с химической коррозией?
Нет, эксплуатация в условиях химической коррозии запрещена. Модель предназначена для чистой среды без пожаро- и взрывоопасных веществ. Для агрессивных сред требуется уточнение модификации.
Q2: Какой ток отключения КЗ выбрать для сетей с током 20 кА?
Выбирайте модификацию с номинальным током отключения 20 кА. Убедитесь, что ток термической стойкости составляет 20 кА (3 с), а амплитуда включения не превышает 50 кА. Свяжитесь с инженером для проверки параметров сети.
Q3: Каков механический и коммутационный ресурс вакуумного выключателя ZW20A-12?
Ресурс составляет 10 000 циклов. Это значение одинаково для механических операций и коммутаций при номинальном токе. Запросите детальные графики обслуживания у менеджера.
Q4: Можно ли эксплуатировать выключатель на высоте свыше 1000 метров над уровнем моря?
Стандартное исполнение ограничено высотой до 1000 м. Базовая модель не подходит для высокогорных регионов без снижения параметров. Уточните возможность поставки специальной высокогорной модификации.
Q5: Какие заводские испытания проходит оборудование перед отгрузкой?
Устройство проходит обязательные высоковольтные и механические тесты. Проверяются уровни изоляции: 42 кВ (пром. частота) и 75 кВ (грозовой импульс). Копия заводского протокола прилагается к отгрузке.
Q6: Для каких сетей предназначен вакуумный выключатель ZW20A-12 наружной установки?
Оборудование применяется в распределительных сетях 12 кВ, 50 Гц. Допускается наружная установка при сейсмической активности до 8 баллов и температуре от –40°C до +40°C. Запросите опросный лист для подбора комплектации.
