قاطع الدارة الفراغي عالي الجهد الداخلي ZN63 (VS1)-12 كيلوفولت هو جهاز توزيع ثلاثي الأطوار بتيار متردد 50 هرتز ومصنّف لجهد 12 كيلوفولت، مُهندَس للتحكم والحماية الموثوقة في المصانع الصناعية، ومنشآت التعدين، والمحطات الكهربائية، ومحطات التحويل. ويتميّز بأداءٍ استثنائي في التطبيقات التي تتطلب التشغيل المتكرر، ويوفّر أمانًا تشغيليًا عاليًا وأداءً ممتازًا. يدمج القاطع آلية التشغيل بنابض من نوع VET مباشرة مع مجموعة قاطع الفراغ، مما يتيح تصميمًا مدمجًا وتشغيلًا فعّالًا. كما يدعم تركيبًا ثابتًا أو تركيبًا على عربة متحركة عند اقترانه بآلية دفع، مما يضمن مرونةً عبر أنظمة التوزيع المختلفة.
بفضل تصميمه الصلب المختوم على شكل عمود، يوفّر قاطع ZN63 (VS1)-12 حلاً خاليًا من الصيانة، مقاومًا للتلوث، ومضادًا للانفجار مع أداء عزل كهربائي متفوق. وتتوافق هذه الوحدة مع لوحات التوزيع KYN28A-12 (GZS) وXGN، مما يعزز تكامل النظام. صُمّمت لتلبية متطلبات شبكات التوزيع الكهربائية الحديثة، حيث تجمع بين الموثوقية العالية، وعمر خدمة طويل، وقدرة تحمل بيئية ممتازة لتلبية أشد الشروط التشغيلية طلبًا.
البناء
يستخدم قاطع الدارة هيكلًا وحدويًا، حيث يوضع غرفة إطفاء القوس الكهربائي بالفراغ داخل أسطوانة عازلة محسّنة مصنوعة بتقنية APG (التجلّط بالضغط الآلي). يتضمّن هذا التصميم زعانفًا وحوافًا مقوّاة لتحسين قوة العزل الكهربائي والاستقرار الميكانيكي، مع حماية قاطع الفراغ من التلوث. أما آلية التشغيل فهي من نوع النابض المشحون، وتدعم التشغيل الكهربائي واليدوي، مع نقل حركة دقيق وتخميد متقدم لتقليل ارتداد واهتزاز الأقطاب الكهربائية.
ترميز الأطراف: تُسمّى الأطراف الأولية P1 (جانب الخط) وP2 (جانب الحمل). وتشمل أطراف التحكم الثانوية S1/S2 لملفات الفصل، وH1/H2 لملفات الإغلاق، وجهات اتصال مساعدة (مثل 52a/52b) للإشارة إلى الحالة. يجب أن يتوافق كل التوصيل الكهربائي الثانوي مع معيار IEC 60670.
تحذير السلامة: يجب دائمًا فصل التغذية وتوصيل الدائرة بالأرض قبل التركيب أو الصيانة. تأكد من التداخل الصحيح بين الأقطاب المتحركة والثابتة (بحد أدنى 15 مم). لا تُشغّل الجهاز خارج الظروف البيئية المصنّفة. تحقق من تطابق جهد التحكم مع القيمة المحددة (تيار متردد/مستمر 110 فولت أو 220 فولت) قبل التغذية.

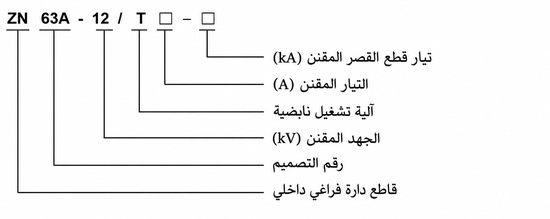

ترميز الموديل
يُفسّر رمز الموديل ZN63(VS1)-12/□/□ على النحو التالي:
- Z: قاطع دارة فراغي
- N: استخدام داخلي
- 63: رقم التسلسل التصميمي
- 12: الجهد المصنّف بوحدة كيلوفولت
- /: فاصل للمعاملات القابلة للتهيئة
- المربع الأول □: التيار المصنّف (أمبير)
- المربع الثاني □: تيار قصر الدائرة المصنّف (كيلو أمبير)
المعطيات التقنية
شروط التشغيل
- درجة الحرارة: من -10°م إلى +40°م (يُسمح بالتخزين والنقل حتى -30°م)
- الارتفاع: ≤1000 متر فوق مستوى سطح البحر
- الرطوبة: متوسط الرطوبة النسبية اليومية ≤95%؛ والمتوسط الشهري ≤90%
- الشدة الزلزالية: لا تتجاوز الدرجة 8 على مقياس ريختر
- المخاطر: يجب أن يكون موقع التركيب خاليًا من مخاطر الحريق، والانفجار، والغبار الكثيف، والتآكل الكيميائي، والاهتزاز الشديد
- المتطلبات الخاصة: تتوفر تعديلات بيئية مخصصة عند الطلب من الدعم الفني
المعايير الفنية
| البند | الوحدة | 20kA | 25kA | 31.5kA | 40kA | 50kA |
|---|---|---|---|---|---|---|
| الجهد المصنّف | kV | 12 | 12 | 12 | 12 | 12 |
| أقصى جهد تشغيلي | kV | 12 | 12 | 12 | 12 | 12 |
| التيار المصنّف | A | 630 | 1250 | 1250 1600 2000 2500 |
1250 1600 2500 3150 |
1250 2500 3150 |
| تيار قصر الدائرة المصنّف | kA | 20 | 25 | 31.5 | 40 | 50 |
| تيار إغلاق دائرة القصر المصنّف (الذروة) | kA | 50 | 63 | 80 | 100 | 125 |
| تيار التحمّل الذروي المصنّف | kA | 50 | 63 | 80 | 100 | 125 |
| تيار التحمّل الزمني القصير المصنّف لمدة 4 ثوانٍ | kA | 20 | 25 | 31.5 | 40 | 50 |
| جهد التحمّل بتردد الطاقة (بعد الفصل) |
kV | 42 (Break 48) | 42 (Break 48) | 42 (Break 48) | 42 (Break 48) | 42 (Break 48) |
| جهد التحمّل بالدفعات (بعد الفصل) |
kV | 75 (Break 85) | 75 (Break 85) | 75 (Break 85) | 75 (Break 85) | 75 (Break 85) |
| تسلسل التشغيل المصنّف | فتح–0.3ث–إغلاق فتح–180ث–إغلاق | فتح–0.3ث–إغلاق فتح–180ث–إغلاق | فتح–0.3ث–إغلاق فتح–180ث–إغلاق | فتح–0.3ث–إغلاق فتح–180ث–إغلاق | فتح–0.3ث–إغلاق فتح–180ث–إغلاق | |
| العمر الميكانيكي | مرّة | 10000 | 10000 | 10000 | 10000 | 10000 |
| عدد مرات قطع تيار القصر المصنّف | مرّة | 50 | 50 | 50 | 50 | 50 |
| جهد آلية التشغيل المصنّف | V | AC/DC 110, 220 | AC/DC 110, 220 | AC/DC 110, 220 | AC/DC 110, 220 | AC/DC 110, 220 |
| مسافة فتح الأقطاب | mm | 11 ± 1 | 11 ± 1 | 11 ± 1 | 11 ± 1 | 11 ± 1 |
| الحركة الزائدة (طول ضغط نابض القطب) | mm | 4 ± 0.5 | 4 ± 0.5 | 4 ± 0.5 | 4 ± 0.5 | 4 ± 0.5 |
| عدم التزامن في إغلاق الأطوار الثلاثة | ms | ≤2 | ≤2 | ≤2 | ≤2 | ≤2 |
| زمن ارتداد القطب عند الإغلاق | ms | ≤2 | ≤2 | ≤2 | ≤2 | ≤2 |
| متوسط سرعة الفتح (على ارتفاع 6 مم للقطب) |
m/s | 0.9 ~ 1.2 | 0.9 ~ 1.2 | 0.9 ~ 1.2 | 0.9 ~ 1.2 | 0.9 ~ 1.2 |
| متوسط سرعة الإغلاق | m/s | 0.4 ~ 0.8 | 0.4 ~ 0.8 | 0.4 ~ 0.8 | 0.4 ~ 0.8 | 0.4 ~ 0.8 |
| زمن الفتح عند أقصى جهد تشغيل |
s | ≤0.05 | ≤0.05 | ≤0.05 | ≤0.05 | ≤0.05 |
| زمن الفتح عند أدنى جهد تشغيل |
s | ≤0.08 | ≤0.08 | ≤0.08 | ≤0.08 | ≤0.08 |
| زمن الإغلاق | s | ≤0.1 | ≤0.1 | ≤0.1 | ≤0.1 | ≤0.1 |
| مقاومة الدائرة الرئيسية لكل طور | μΩ | ≤40 | ≤40 | ≤40 | ≤40 | ≤40 |
| السماكة التراكمية المسموحة لارتداء الأقطاب المتحركة والثابتة |
mm | 3 | 3 | 3 | 3 | 3 |
التركيب والتوصيلات
أبعاد التركيب
يتوفر قاطع ZN63(VS1)-12 كيلوفولت بنوعين: تركيب على عربة متحركة أو تركيب ثابت، وهو متوافق مع خلايا التوزيع القياسية. تأكد من وجود مساحة كافية للتشغيل والصيانة. يجب أن يكون عمق التداخل بين الأقطاب ≥15 مم، وشوط العربة المتحركة هو 200 ± 2 مم.
الشكل 1: أبعاد قاطع ZN63(VS1)(800) من النوع المتحرك على عربة
| البُعد | القيمة (مم) |
|---|---|
| شوط العربة المتحركة | 200 ± 2 |
| أدنى حجم لتداخل الأقطاب | ≥15 |
| التيار المصنّف (A) | 630 | 1250 | 1600 |
|---|---|---|---|
| تيار قصر الدائرة المصنّف (kA) | 20, 25 | 25, 31.5, 40 | 31.5 |
| حجم القطب الثابت المطابق (مم) | Φ35 | Φ49 | Φ55 |
الشكل 2: أبعاد قاطع ZN63(VS1)(1000) من النوع المتحرك على عربة
الشكل 3: أبعاد قاطع ZN63(VS1)(800) من النوع الثابت
الشكل 4: أبعاد قاطع ZN63(VS1)(1000) من النوع الثابت
الاختيار والأسئلة الشائعة
الأسئلة الشائعة
Q1: هل يمكن تركيب قاطع الدارة في مناطق ذات رطوبة عالية أو نشاط زلزالي؟
نعم، يعمل القاطع برطوبة نسبية يومية تصل إلى 95% ويتحمل شدة زلزالية حتى الدرجة 8. يُشترط خلو موقع التركيب من مخاطر الانفجار والتآكل الكيميائي. تواصل مع الدعم الفني للبيئات الخاصة.
Q2: ما هي سعة كسر تيار القصر المتاحة لأنظمة الجهد 12 كيلوفولت؟
تتوفر تيارات قصر دائرة مصنفة تتراوح بين 20 و25 و31.5 و40 و50 كيلو أمبير. يعتمد الاختيار على حسابات شبكة القصر الخاصة بمشروعك. يرجى تحديد التيار المطلوب عند الطلب.
Q3: هل يمكن تخصيص قاطع الفراغ 12 كيلوفولت للتركيب على ارتفاعات تتجاوز 1000 متر؟
التصميم القياسي مخصص للارتفاعات حتى 1000 متر فوق مستوى سطح البحر. تتوفر تعديلات بيئية مخصصة للمواقع المرتفعة عند الطلب. يرجى التواصل مع الدعم الفني لتأكيد المواصفات.
Q4: ما هي خيارات التيار المصنف لقاطع الدارة الفراغي الداخلي هذا؟
يتوفر القاطع بتيارات مصنفة تشمل 630، 1250، 1600، 2000، 2500، و3150 أمبير. يعتمد الاختيار على حمل الشبكة ومتطلبات الحماية. حدد التيار المناسب بناءً على مخطط الشبكة.
Q5: ما هي اختبارات المصنع المعتمدة قبل شحن قاطع الدارة ZN63؟
تخضع جميع القواطع لفحوصات الجودة القياسية قبل الشحن. تشمل التفاصيل الدقيقة لبروتوكولات الاختبار وشهادات المطابقة التأكيد من المصنع. تواصل معنا للحصول على تقرير الاختبار الخاص بطلبك.
Q6: أين يُطبق قاطع الدارة الفراغي ZN63 (VS1)-12kV عادةً؟
يُستخدم القاطع بشكل أساسي في لوحات التوزيع الداخلية ومحطات التحويل بجهود 12 كيلوفولت. يوفر حماية موثوقة لأنظمة التحكم في المحركات وتغذية المحولات. راجع كتالوج التطبيقات لمزيد من التفاصيل.
