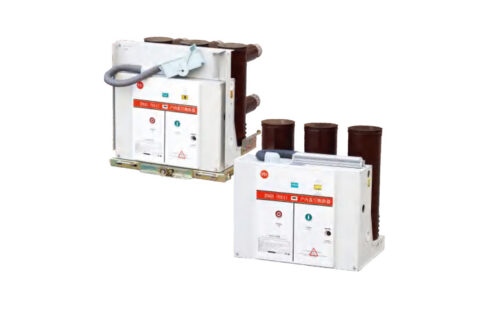

Pemutus Litar Vakum Tegangan Tinggi Dalam Bangunan ZN63 (VS1)-12kV ialah peranti suis tiga fasa AC 50Hz berkadaran 12kV, direka untuk kawalan dan perlindungan yang boleh dipercayai di loji industri, operasi perlombongan, stesen janakuasa, dan pencawang. Ia cemerlang dalam aplikasi yang memerlukan suis berulang dan menawarkan keselamatan serta prestasi pengendalian yang tinggi. Pemutus ini menggabungkan mekanisme beroperasi spring VET secara terus dengan pemasangan pemutus vakum, membolehkan pembinaan padat dan pengendalian cekap. Ia menyokong kedua-dua pemasangan tetap dan konfigurasi troli apabila dipadankan dengan mekanisme peningkatan, memastikan kelenturan merentasi pelbagai sistem suis.
Dengan reka bentuk tiang kedap pepejal, ZN63 (VS1)-12 memberikan penyelesaian bebas penyelenggaraan, tahan pencemaran, dan tahan letupan dengan prestasi penebatan unggul. Keserasiannya dengan panel suis KYN28A-12 (GZS) dan XGN meningkatkan integrasi sistem. Dibina untuk rangkaian pengagihan kuasa moden, ia menggabungkan kebolehpercayaan tinggi, hayat perkhidmatan panjang, dan ketahanan persekitaran untuk memenuhi keperluan operasi yang mencabar.
Pembinaan
Pemutus litar ini menggunakan struktur modular di mana ruang pemadam arka vakum ditempatkan dalam silinder penebat yang diperkukuh melalui proses APG (Automatic Pressure Gelation). Reka bentuk ini menggabungkan rusuk dan pinggir skirt yang diperkukuh untuk meningkatkan kekuatan dielektrik dan kestabilan mekanikal sambil melindungi pemutus vakum daripada pencemaran. Mekanisme pengendalian adalah jenis bercas spring yang menyokong pengendalian elektrik dan manual, dengan penghantaran pautan tepat dan redaman maju untuk meminimumkan lantunan dan pantulan sentuhan.
Penandaan Terminal: Terminal utama dilabelkan P1 (sisi talian) dan P2 (sisi beban). Terminal kawalan sekunder termasuk S1/S2 untuk gegelung trip selari, H1/H2 untuk gegelung penutupan, dan sentuhan tambahan (cth., 52a/52b) untuk penunjukan status. Semua pendawaian sekunder mesti mematuhi piawaian IEC 60670.
Amaran Keselamatan: Sentiasa nyahkuasakan dan tanahkan litar sebelum pemasangan atau penyelenggaraan. Pastikan jalinan betul antara sentuhan bergerak dan statik (jalinan minimum 15 mm). Jangan kendalikan melebihi keadaan persekitaran berkadaran. Sahkan voltan kawalan sepadan dengan AC/DC 110V atau 220V yang ditetapkan sebelum mengaktifkan kuasa.
Penamaan Model
Kod model ZN63(VS1)-12/□/□ ditafsirkan seperti berikut:
- Z: Pemutus litar vakum
- N: Aplikasi dalam bangunan
- 63: Nombor turutan rekabentuk
- 12: Voltan berkadaran dalam kV
- /: Pemisah untuk parameter boleh dikonfigurasi
- Kotak Pertama □: Arus berkadaran (A)
- Kotak Kedua □: Arus putus litar pintas berkadaran (kA)
Parameter teknikal
Keadaan Perkhidmatan
- Suhu: -10°C hingga +40°C (penyimpanan dan pengangkutan dibenarkan sehingga -30°C)
- Altitud: ≤1000 meter di atas paras laut
- Kelembapan: Purata harian kelembapan relatif ≤95%; purata bulanan ≤90%
- Keamatan Seismik: Tidak melebihi darjah 8 pada skala Richter
- Bahaya: Tapak pemasangan mestilah bebas daripada risiko kebakaran, letupan, habuk teruk, kakisan kimia, dan getaran hebat
- Keperluan Khas: Penyesuaian persekitaran tersuai tersedia atas permintaan daripada sokongan teknikal
Parameter Teknikal
| Perkara | Unit | 20kA | 25kA | 31.5kA | 40kA | 50kA |
|---|---|---|---|---|---|---|
| Voltan Berkadaran | kV | 12 | 12 | 12 | 12 | 12 |
| Voltan Pengendalian Maksimum | kV | 12 | 12 | 12 | 12 | 12 |
| Arus Berkadaran | A | 630 | 1250 | 1250 1600 2000 2500 |
1250 1600 2500 3150 |
1250 2500 3150 |
| Arus Putus Litar Pintas Berkadaran | kA | 20 | 25 | 31.5 | 40 | 50 |
| Arus Tutup Litar Pintas Berkadaran (Puncak) | kA | 50 | 63 | 80 | 100 | 125 |
| Arus Tahan Puncak Berkadaran | kA | 50 | 63 | 80 | 100 | 125 |
| Arus Tahan Sementara Berkadaran 4s | kA | 20 | 25 | 31.5 | 40 | 50 |
| Voltan Tahan Frekuensi Kuasa (Selepas Pemutusan) |
kV | 42 (Putus 48) | 42 (Putus 48) | 42 (Putus 48) | 42 (Putus 48) | 42 (Putus 48) |
| Voltan Tahan Impuls (Selepas Pemutusan) |
kV | 75 (Putus 85) | 75 (Putus 85) | 75 (Putus 85) | 75 (Putus 85) | 75 (Putus 85) |
| Jujukan Pengendalian Berkadaran | Buka–0.3s–Tutup Buka–180s–Tutup | Buka–0.3s–Tutup Buka–180s–Tutup | Buka–0.3s–Tutup Buka–180s–Tutup | Buka–0.3s–Tutup Buka–180s–Tutup | Buka–0.3s–Tutup Buka–180s–Tutup | |
| Hayat Mekanikal | Kali | 10000 | 10000 | 10000 | 10000 | 10000 |
| Bilangan Kali Putus Arus Litar Pintas Berkadaran | Kali | 50 | 50 | 50 | 50 | 50 |
| Voltan Berkadaran Mekanisme Pengendalian | V | AC/DC 110, 220 | AC/DC 110, 220 | AC/DC 110, 220 | AC/DC 110, 220 | AC/DC 110, 220 |
| Jarak Pembukaan Sentuhan | mm | 11 ± 1 | 11 ± 1 | 11 ± 1 | 11 ± 1 | 11 ± 1 |
| Laluan Lebihan (Panjang Mampatan Spring Sentuhan) | mm | 4 ± 0.5 | 4 ± 0.5 | 4 ± 0.5 | 4 ± 0.5 | 4 ± 0.5 |
| Ketidakserentakan Penutupan Tiga Fasa | ms | ≤2 | ≤2 | ≤2 | ≤2 | ≤2 |
| Masa Lantunan Penutupan Sentuhan | ms | ≤2 | ≤2 | ≤2 | ≤2 | ≤2 |
| Kelajuan Pembukaan Purata (Ketinggian Kutub 6mm) |
m/s | 0.9 ~ 1.2 | 0.9 ~ 1.2 | 0.9 ~ 1.2 | 0.9 ~ 1.2 | 0.9 ~ 1.2 |
| Kelajuan Penutupan Purata | m/s | 0.4 ~ 0.8 | 0.4 ~ 0.8 | 0.4 ~ 0.8 | 0.4 ~ 0.8 | 0.4 ~ 0.8 |
| Masa Pembukaan Voltan Pengendalian Maksimum |
s | ≤0.05 | ≤0.05 | ≤0.05 | ≤0.05 | ≤0.05 |
| Masa Pembukaan Voltan Pengendalian Minimum |
s | ≤0.08 | ≤0.08 | ≤0.08 | ≤0.08 | ≤0.08 |
| Masa Penutupan | s | ≤0.1 | ≤0.1 | ≤0.1 | ≤0.1 | ≤0.1 |
| Rintangan Litar Utama Setiap Fasa | μΩ | ≤40 | ≤40 | ≤40 | ≤40 | ≤40 |
| Ketebalan Terkumpul Dibenarkan Pemakaian Sentuhan Bergerak dan Statik |
mm | 3 | 3 | 3 | 3 | 3 |
Pemasangan dan pendawaian
Dimensi Pemasangan
Pemutus ZN63(VS1)-12kV tersedia dalam kedua-dua jenis pelekap troli dan tetap, serasi dengan kubikel suis piawai. Pastikan ruang lega mencukupi untuk pengendalian dan penyelenggaraan. Kedalaman jalinan sentuhan mesti ≥15 mm, dan lejang troli ialah 200 ± 2 mm.
Rajah 1: Dimensi Jenis Troli ZN63(VS1)(800)
| Dimensi | Nilai (mm) |
|---|---|
| Lejang Troli | 200 ± 2 |
| Saiz Minimum Jalinan Sentuhan | ≥15 |
| Arus Berkadaran (A) | 630 | 1250 | 1600 |
|---|---|---|---|
| Arus Putus Litar Pintas Berkadaran (kA) | 20, 25 | 25, 31.5, 40 | 31.5 |
| Saiz Sentuhan Statik Padanan (mm) | Φ35 | Φ49 | Φ55 |
Rajah 2: Dimensi Jenis Troli ZN63(VS1)(1000)
Rajah 3: Dimensi Jenis Tetap ZN63(VS1)(800)
Rajah 4: Dimensi Jenis Tetap ZN63(VS1)(1000)
Pemilihan dan Soalan Lazim
Panduan Pemilihan
- Sahkan Voltan dan Frekuensi Sistem: Pastikan sistem beroperasi pada 12kV AC 50Hz; pemutus ini tidak sesuai untuk DC atau frekuensi lain tanpa penyesuaian.
- Padankan Arus Berkadaran dengan Beban: Pilih arus berkadaran (630A hingga 3150A) berdasarkan permintaan beban berterusan, dengan ruang untuk pengembangan masa depan.
- Tentukan Tahap Kerosakan: Pilih kapasiti putus litar pintas (20kA hingga 50kA) mengikut arus kerosakan prospektif di titik pemasangan.
- Pilih Jenis Pelekap: Tentukan antara jenis troli (untuk suis boleh dikeluarkan seperti KYN28A) atau jenis tetap (untuk panel XGN) berdasarkan rekabentuk suis.
- Tentukan Voltan Kawalan: Nyatakan voltan gegelung pengendalian—AC/DC 110V atau 220V—untuk memastikan keserasian dengan sistem kawalan sedia ada.
- Sahkan Keadaan Persekitaran: Sahkan suhu persekitaran, altitud, dan kelas pencemaran memenuhi keadaan perkhidmatan piawai; minta versi khas jika melebihi had.
- Sertakan Aksesori: Nyatakan keperluan untuk sentuhan tambahan, trip selari, pelepas voltan rendah, atau modul komunikasi semasa membuat pesanan.
Soalan Lazim
Q1: Bolehkah pemutus ZN63(VS1)-12kV digunakan dalam suis luar bangunan?
Tidak. Huruf “N” dalam penamaan model menunjukkan penggunaan dalam bangunan sahaja. Untuk aplikasi luar bangunan, reka bentuk enjap dan penebatan berbeza diperlukan kerana pendedahan kepada hujan, sinaran UV, dan suhu ekstrem.
Q2: Apakah perbezaan antara jenis troli dan jenis tetap?
Jenis troli membolehkan pemutus dikeluarkan dan dimasukkan semula ke dalam kompartmen suis untuk pengasingan dan penyelenggaraan tanpa memutuskan kabel utama, meningkatkan keselamatan dan kebolehservisan. Jenis tetap dipasang secara kekal dan memerlukan penyahkuasaan penuh serta pemutusan manual untuk penyelenggaraan.
Q3: Seberapa kerap pemutus ini memerlukan penyelenggaraan?
Berikutan pemutus vakumnya yang kedap dan mekanisme spring yang kukuh, ZN63(VS1) direka untuk penyelenggaraan minimum. Pemeriksaan rutin setiap 3–5 tahun atau selepas 5,000 operasi disyorkan. Tiada pelinciran atau pelarasan sentuhan biasanya diperlukan sepanjang hayat perkhidmatan normal.
Q4: Adakah pemutus ini serasi dengan sistem grid pintar?
Ya, apabila dilengkapi pengawal pintar pilihan dan modul komunikasi (cth., Modbus RTU, Profibus), ia boleh diintegrasikan ke dalam sistem SCADA dan pengagihan pintar untuk pemantauan, kawalan, dan diagnosis jarak jauh.
Q5: Apa yang berlaku jika voltan kawalan lebih rendah daripada yang ditetapkan?
Pengendalian mungkin menjadi tidak boleh dipercayai. Masa penutupan meningkat (sehingga 0.1s pada voltan minimum), dan penutupan tidak lengkap atau kegagalan trip dalam keadaan kerosakan boleh berlaku. Sentiasa sahkan bekalan kawalan memenuhi toleransi voltan berkadaran AC/DC 110V atau 220V (biasanya ±15%).
Frequently Asked Questions
Q1: Apakah aplikasi utama untuk pemutus litar vakum ZN63 (VS1)-12kV?
Ia direka untuk suisgear dalaman 12kV. Voltan berkadaran ialah 12kV dengan arus sehingga 3150A. Sila sahkan spesifikasi sistem untuk pengesahan kilang.
Q2: Bolehkah VCB 12kV ini dipasang pada altitud tinggi atau suhu melampau?
Ya, tertakluk kepada pengesahan projek. Ia beroperasi pada -10°C hingga +40°C dan altitud ≤1000 meter. Hubungi sokongan teknikal untuk penyesuaian persekitaran khas.
Q3: Berapakah arus putus litar pintas maksimum untuk aplikasi industri berat?
Pilih rating 40kA atau 50kA untuk aplikasi beban berat. Voltan berkadaran kekal pada 12kV untuk semua rating ini. Ia memastikan prestasi optimum pada sistem 12kV.
Q4: Bolehkah penyesuaian persekitaran dibuat untuk pemutus litar vakum 12kV ini?
Ya, penyesuaian persekitaran tersuai tersedia atas permintaan. Tapak pemasangan standard mesti bebas daripada habuk teruk dan kakisan kimia. Hubungi kami untuk butiran penyesuaian spesifik.
Q5: Apakah pilihan arus berkadaran yang tersedia untuk pemutus litar ZN63 12kV?
Arus berkadaran bermula dari 630A hingga 3150A. Pilihan termasuk 1250A, 1600A, 2000A, dan 2500A bergantung pada rating arus putus. Spesifikasi ini menyokong pelbagai konfigurasi suisgear.
Q6: Adakah ujian penerimaan kilang disediakan sebelum penghantaran untuk VCB 12kV ini?
Butiran ujian dan pensijilan tertakluk kepada pengesahan pesanan. Arus pintas berkadaran diuji mengikut rating 20kA hingga 50kA. Sila hubungi jabatan jualan untuk dokumentasi spesifik.
